Turbinų balansavimo stendai ir jų svarba

Kas yra turbinos balansavimo stendas?

Turbinos balansavimo stendas - tai specializuota įranga, skirta turbokompresorių ašių balansavimui. Šie stendai yra būtini atliekant kokybišką turbinų remontą, užtikrinant jų tinkamą veikimą ir ilgaamžiškumą.

Kodėl svarbus turbinų balansavimas?

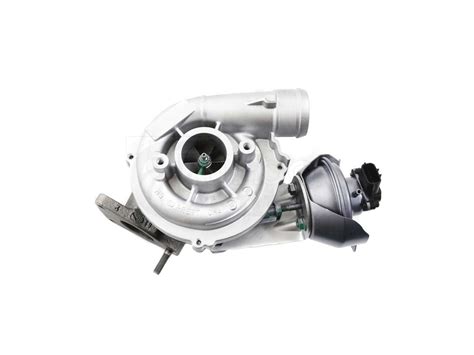

Turbokompresorius yra sudėtingas mechanizmas, veikiantis itin dideliais greičiais - nuo 120 000 iki net 210 000 apsisukimų per minutę. Esant tokiam dideliam sukimosi greičiui, net menkiausias disbalansas gali sukelti rimtų problemų:

• Vibracija ir triukšmas: Neištisinta ašis pradeda vibruoti, skleisti specifinį „kaukimą“ ir gali pažeisti aplinkines dalis, pavyzdžiui, įvorės sieneles, didindama jų ertmę.
• Padidėjęs tepalo pratekėjimas ir dūmingumas: Vibracija lemia ašies šoninį klibėjimą, dėl ko padidėja tepalo pratekėjimas ir atsiranda variklio dūmingumas.
• Ribojamas apsukų greitis: Disbalansas riboja turbinos maksimalų apsukų greitį, mažindamas variklio galią.
• Sumažėjęs efektyvumas ir gedimo rizika: Nesusibalansavusi ašis gali greitai sugesti, ypač prie didelių variklio apsukų, per kelias sekundes.

Subalansuota ašis sukasi centre, beveik neliesdama įvorės sienelių, apgaubta tepalo plėvelės. Tai sumažina trintį, leidžia turbinai lengviau suktis ir stabilizuoja temperatūrą.

Turbinų balansavimo stendų tipai ir funkcijos

Rinkoje siūlomi įvairūs turbinų balansavimo stendai, pritaikyti skirtingiems poreikiams ir rotorių tipams:

Universalūs balansavimo stendai

Šie įrenginiai yra skirti įvairių tipų rotoriams, svorio ir dydžio deriniams. Jie pasižymi:

• Plati atraminių volų ir volų blokų konstrukcija: Leidžia montuoti rotorius su labai trumpais guoliavimo kakleliais.
• Axialinis pavara per kardaninį veleną: Užtikrina didelių sukimo momentų perdavimą iš elektros variklio į rotorį. Tai ypač svarbu komponentams su dideliu aerodinaminiu pasipriešinimu ar specialiomis konstrukcijomis.
• Pailgintas staklių rėmas: Gali būti pritaikytas bet kokiam rotoriaus ilgiui.

Tokie stendai, kaip 9D717, yra universalūs ir patikimi įrenginiai, skirti rotorių balansavimui nuo 15 iki 1500 kg svorio. Jų konstrukcija leidžia lengvai balansuoti armatūras, generatorių rotorius, darbaračius bei ventiliatorių ratus, net ir esant dideliems pradiniams disbalansams.

Specializuoti didelio greičio balansavimo stendai

Šie stendai yra skirti itin dideliems sukimosi greičiams ir yra ypač svarbūs turbokompresorių servisams. Pavyzdžiai:

• SCHENCK Typ 110 MBRS: Aukšto greičio balansavimo stendas, skirtas turbokompresorių šerdims, tinkamas servisams, tyrimų ir plėtros skyriams. Leidžia koreguoti statinį disbalansą tiesiai stende, kompresoriaus pusėje.
• SBR-10: Profesionalus specializuotas įrenginys didelio greičio balansavimui surinktų turbokompresorių kasečių (cartridge). Jis imituoja darbo sąlygas transporto priemonėje, garantuojant remonto kokybę. Rotacija ir matavimas yra automatizuoti.

Vertikalūs balansavimo stendai

Modelis 97V10 yra universali vertikali balansavimo mašina, skirta efektyviam diskinio tipo rotorių balansavimui, neturinčių savo guoliavimo paviršių.

Stendai kardaniniams velenams

Kietos konstrukcijos staklės, pritaikytos sunkiasvorių kardaninių velenų, naudojamų sunkvežimiuose ir specialiojoje technikoje, balansavimui. Jų privalumai:

• Greito suveržimo universalūs adapteriai: Leidžia sumontuoti kardaninio veleno flanšą per 5 sekundes.
• Centriniai žiedai.
• KV flanšo adapteriai: Skirti kryžminių dantų flanšų velenų balansavimui, tinkami įvairiems flanšo dydžiams.
• Adapteris su išpjovomis: Skirtas įvairių flanšų su skylėmis montavimui.

Stendai automobilių turbinoms

Įranga, taikoma lengvųjų ir sunkvežimių automobilių turbinų balansavimui. DBST-20 yra skirtas lengvųjų ir sunkvežimių automobilių turbokompresorių balansavimui.

Balansavimo stendų technologinės savybės

Modernūs balansavimo stendai pasižymi pažangiomis technologijomis, užtikrinančiomis aukštą tikslumą ir patogumą:

• Švelni guolių sistema (Soft Bearing System): Užtikrina linijinį jautrumą visame sūkių diapazone, leidžiant pasiekti ypač aukštą balansavimo tikslumą.
• Savaime prisitaikanti volelių kasetė (Self-aligning roller cassette): Automatiškai prisitaiko prie rotoriaus dviejose ašyse, todėl nereikia tikslaus centro nustatymo.
• Plataus sąlyčio voleliai: Cilindriniai voleliai turi didelį sąlyčio plotą, apsaugantį rotoriaus paviršius nuo įspaudų ar deformacijos.
• Kombinuotas pavara: Rotoriams su maža mase naudojamas diržinė pavara, o didesniems - kardaninis velenas, užtikrinant universalumą.
• Rotoriniai keltuvai: Specialios kėlimo sistemos, leidžiančios tiksliai ir švelniai uždėti rotorį ant atraminių volelių.
• Automatinė kalibracija: Aukštas balansavimo tikslumas pasiekiamas automatiškai kalibruojant stendą kiekvienam rotorui, nustatant įtakos koeficientus.
• Greita korekcija: Kai kuriuose stenduose galima atlikti statinio disbalanso korekciją tiesiai ant stendo.

Turbinų remontas ir balansavimo stendų vaidmuo

Turbinos remontas - tai sudėtingas procesas, kuriam reikalinga speciali įranga ir žinios. Balansavimo stendai yra esminė šio proceso dalis.

Turbinos gedimų diagnostika

Prieš remontą svarbu nustatyti gedimo priežastį. Dažni turbinos gedimai ir jų diagnostika:

• „Stringa turbina“: Norint patikrinti, ar turbinos ašis laisvai sukasi, galima nuimti oro įsiurbimo žarną, užvesti variklį laisvais sūkiais ir, gesinant variklį, skaičiuoti, kiek laiko turbina sukasi iki sustojimo. Minimalus laikas - 3-4 sekundės.
• „Perpučia turbina“: Dažnai būdingas kintamos geometrijos (VNT) turbinoms. Jei turbina valdoma vakumu, galima jį atjungti ir patikrinti turbinos slėgį.
• „Varo tepalus“: Tepaluotas interkuleris ir įsiurbimo kolektorius gali rodyti tepalo pratekėjimą. Patikrinimui galima atlikti bandymą su delnu, laikant jį prie išpučiamo oro srovės. Jei delną apipurškia tepalais, tai gali reikšti nesandarumą oro padavimo sistemoje arba pačią turbiną.

Turbinos remonto procesas

Kokybiškas turbinos remontas apima kelis etapus:

1. Turbokompresoriaus išardymas: Atliekamas su specialiais įrankiais, tam tikra tvarka, kad nebūtų pažeistos detalės.
2. Valymas ir plovimas: Visos išardytos dalys kruopščiai valomos ir plaunamos.
3. Matavimas ir diagnostika: Detalės matuojamos, įvertinama jų būklė ir nusprendžiami tolimesni remonto veiksmai.
4. Surinkimas ir balansavimas: Pakeitus nusidėvėjusias dalis, turbokompresoriaus šerdis (kartridžas) montuojamas į balansavimo stendą (pvz., VSR 400 „Turbotechnics“), kur imituojamas jos darbas ir eliminuojamas disbalansas.
5. Testavimas: Atliekamas galutinis turbinos testavimas, įvertinamas jos veikimas.

Restauruotos turbinos: privalumai ir patikimumas

Restauruota turbina yra naudotas turbokompresorius, kuris buvo pilnai suremontuotas, pakeisti susidėvėję komponentai, išvalytas ir subalansuotas. Tokios turbinos dažnai yra pigesnė alternatyva naujoms, bet svarbu suprasti jų patikimumą.

Restauruotos turbinos vs. naudotos turbinos

• Restauruota turbina: Pilnai arba iš dalies išardyta, suremontuota, su pakeistomis nusidėvėjusiomis dalimis (guoliai, riebokšliai, kartais sparnuotės), išvalyta, subalansuota ir patikrinta. Paprastai suteikiama garantija (nuo 6 mėn. iki 12 mėn.).
• Naudota turbina iš laužyno: Tiesiog išimta iš kito automobilio, be jokios garantijos ar patikrinimo. Kaina mažiausia, bet rizika didelė.

Restauruotos turbinos patikimumo veiksniai

• Nauji vidiniai komponentai: Pakeisti guoliai, sandarinimo žiedai, kartais ir kartridžas, užtikrina turbinos mechaninį atsparumą dideliems sūkiams.
• Balansavimas ir testavimas: Profesionalus balansavimas specialiu stendu yra kritinis žingsnis, garantuojantis stabilų veikimą.
• Garantija: Suteikiama garantija rodo pardavėjo pasitikėjimą savo darbu ir detalėmis.
• Restauravimo kokybė: Patikimumas labai priklauso nuo meistro kompetencijos ir naudotų detalių kokybės.

Garantinės sąlygos

Dažnos restauruotų turbinų garantinės sąlygos apima:

• Profesionalų sumontavimą (serviso pažyma).
• Naują alyvos ir oro filtrą.
• Išplautus tepalo kanalus.
• Patikrintą tarpinį aušintuvą (interkulerį).

Šių sąlygų laikymasis yra būtinas, kad turbina veiktų ilgai ir patikimai.
