Traktoriaus kardaninis velenas: tepimas ir priežiūra

Kardaniniai velenai - tai mechaninės detalės, skirtos perduoti sukamąjį momentą esant įvairiems kampams tarp jungiamosios transmisijos sistemos dalių. Kardaninio veleno pagrindinė funkcija - perduoti galią iš vienos transmisijos sistemos dalies į kitą, tuo pačiu kompensuojant transporto priemonės judėjimą ir padėties pokyčius. Tai pasiekiama naudojant universalius sąnarius (kardaninius šarnyrus), kurie leidžia velenui judėti kampu. Kardaninis velenas, dar vadinamas varančiuoju velenu, pavaros velenu arba tiesiog „kardanu“, yra labai svarbi transporto priemonės pavaros sudedamoji dalis.

Traktoriaus kardaninis velenas yra esminis traktoriaus komponentas, perduodantis galią iš variklio į padargą arba prie jo prijungtą priedą. Tai mechaninis įtaisas, susidedantis iš įvesties ir išėjimo veleno, kuris sukasi tuo pačiu greičiu, perduodamas galią prijungtai įrangai. PTO yra Power Take-Off santrumpa, reiškianti, kad pavaros velenas ima jėgą iš traktoriaus variklio ir perduoda ją padargui, kad jis veiktų.

Kardaninio veleno paskirtis ir veikimo principas

Kardaninis velenas yra esminė transporto priemonių ir mechanizmų transmisijos sistemos dalis. Jis užtikrina efektyvų ir patikimą sukamąjį momentą perdavimą net esant kampiniams nuokrypiams. Iš esmės, tai metalinė cilindrinė detalė, perduodanti sukimosi jėgą iš variklio į ratus ir jungianti transmisiją (dažniausiai pavarų dėžę) su diferencialu.

Pagrindinė kardaninio veleno paskirtis - perduoti sukimo momentą iš transmisijos į diferencialą, kuris paskirsto šią variklio galią varantiesiems ratams. Variklio generuojama galia perduodama per transmisiją, kurios užduotis sureguliuoti greitį ir sukimo momentą prieš perduodant jį į pavaros veleną. Tada kardaninis velenas perduoda šią sukimosi jėgą į diferencialą, sukantį transporto priemonės ratus.

Perdavimo sistema veikia kaip tarpininkas tarp variklio ir ratų, perduodamas sukimo momentą ir reguliuodamas automobilio greitį bei galią. Kai vairuotojas spaudžia akseleratorių, variklis sukuria galią, kuri perduodama į pavarų dėžę. Pavarų dėžė pritaiko variklio galią pagal automobilio greitį ir apkrovą, perduodama ją į kardaninį veleną arba tiesiai į pusašius.

Dar viena svarbi kardaninio veleno savybė yra tai, kad jis leidžia sukti ratus prisitaikydamas prie pakabos darbo ir judėjimo važiuojant transporto priemonei. Paprastai jį sudaro viena ar daugiau kryžminių jungčių (U formos jungčių) arba varančiųjų lankstų (CV jungtis), kurios leidžia sklandžiai perduoti galią net tada, kai tarp kardaninio veleno ir transmisijos mazgų yra didelis kampas. Kardaninis velenas yra sukonstruotas taip, kad galėtų perduoti galią judant skirtingiems automobilio komponentams. Jis turi būti tvirtas, bet kartu pakankamai lankstus, kad galėtų susidoroti su įvairiomis apkrovomis ir judesiais.

Kardaninis velenas dažniausiai montuojamas į galiniais arba visais keturiais ratais varomas transporto priemones. Jeigu automobilis yra varomas tik priekiniais ratais, tai automobilyje yra du kardaniniai velenai, jungiantys reduktorių ir ratus. Keturiais arba galiniais ratais varomuose automobiliuose yra ir ilgas kardanas, jungiantis pavarų dėžę su gale esančiu reduktoriumi. Šis ilgas kardaninis velenas sukasi visada ir turi būti labai gerai subalansuotas norint išvengti vibracijų.

Kardaninio veleno sandara

Kardaninį veleną sudaro kelios svarbios dalys, kurios užtikrina jo patikimą ir efektyvų veikimą:

• Veleno dalis: pagrindinė veleno dalis, kuri perduoda sukamąjį momentą. Velenas turi būti tvirtas, tačiau lengvas, kad atlaikytų dideles apkrovas ir veiktų efektyviai net esant aukštiems sukimo momentams. Kardanų gamybai dažniausiai naudojamas plienas.
• Šarnyrai: pagrindiniai elementai, užtikrinantys lankstumą velenui, leidžiant perduoti sukamąjį momentą net esant kampiniam nuokrypiui tarp varomosios ašies ir variklio. U jungtys yra atsakingos už lankstumą ir apsaugo veleną nuo lankstymo ir jo sukeltų gedimų.
• Flanšai: specialūs tvirtinimo elementai, naudojami kardaninio veleno jungimui su transmisijos arba diferencialo sistema.
• Guoliai ir tarpinės: siekiant sumažinti trintį ir užtikrinti sklandų veleno sukimąsi, naudojami guoliai bei tarpinės.
• Slydimo sąnariai: kai kuriuose kardaniniuose velenuose yra slydimo sąnariai, kurie leidžia velenui šiek tiek pasislinkti išilgai savo ašies.

Transmisijos sistemos komponentai ir kardaninio veleno vieta joje

Automobilio perdavimo sistema yra esminė dalis, atsakinga už galios perdavimą iš variklio į ratus, leidžianti transporto priemonei judėti. Ši sistema apima įvairius komponentus, kurie kartu veikia siekdami efektyviai ir patikimai perduoti sukimo momentą nuo variklio į ratus. Perdavimo sistemos komponentai gali skirtis priklausomai nuo transporto priemonės tipo (pavyzdžiui, ar tai priekiniais, galiniais ar keturiais ratais varoma transporto priemonė), tačiau pagrindiniai elementai išlieka panašūs.

Perdavimo sistema sudaryta iš kelių esminių komponentų, kurių kiekvienas atlieka svarbią funkciją, kad užtikrintų tinkamą automobilio veikimą:

1. Sankaba: viena iš svarbiausių perdavimo sistemos dalių, kuri jungia variklį su pavarų dėže ir leidžia vairuotojui atjungti arba sujungti variklio galią su transmisija. Sankaba leidžia vairuotojui keisti pavaras ir perjungti variklio galią į ratus be pertrūkių.
2. Pavarų dėžė: esminis perdavimo sistemos komponentas, atsakingas už variklio galios ir sukimo momento transformavimą į tinkamą greitį ir jėgą, priklausomai nuo vairavimo sąlygų. Pavarų dėžė turi kelias pavaras (pvz., pirmoji, antroji, trečioji pavara ir atbulinė pavara), kurios reguliuoja sukimo momentą ir greitį.
3. Kardaninis velenas (transmisijos velenas): mechaninis komponentas, kuris perduoda sukimo momentą iš pavarų dėžės į diferencialą. Kardaninis velenas dažniausiai naudojamas galinių varančiųjų ratų transporto priemonėse.
4. Diferencialas: mechanizmas, kuris leidžia ratams suktis skirtingais greičiais, kai automobilis suka arba važiuoja nelygiu keliu. Jis taip pat padeda paskirstyti variklio galią tarp priekinių ir galinių ratų (jei transporto priemonė turi visų varomų ratų sistemą). Galutinės transmisijos, dar vadinama diferencialine pavara, kuri yra ant galinės automobilio ašies. Diferencialas yra atsakingas už tam tikrus veiksmus, pavyzdžiui: vienodą variklio galios nukreipimą 90 laipsnių į skirtingose ašies pusėse esančius ratus; o taip pat leidžia ratams suktis skirtingais greičiais.
5. Pusašiai: mechaniniai velenai, kurie jungia diferencialą su automobilio ratais. Jie perduoda galią iš diferencialo tiesiai į ratus.
6. Perdavimo dėžė (skirstymo dėžė): naudojama keturių ratų pavaros (4x4) sistemose.
7. Automatinės pavarų dėžės: ši sistema veikia tik automatinėse pavarų dėžėse. Ji leidžia automatiškai perjungti pavaras, priklausomai nuo variklio greičio ir apkrovos.

Kardaninių velenų tipai

Kardaniniai velenai gaminami įvairių tipų, pritaikytų skirtingoms transporto priemonėms ir jų poreikiams:

• Vientisi kardaniniai velenai: standartinis veleno tipas įprastose transporto priemonėse su trumpesne ratų baze. Jie yra paprastesni ir lengvesni, tačiau yra riboto ilgio, nes linkę į didesnę vibraciją ir deformacijas esant didesniam greičiui.
• Dviejų dalių kardaniniai velenai: sutinkami ilgesnės ratų bazės transporto priemonėse, juos sudaro du velenai, sujungti kryžme ar lankstu ir pakabinti ant centrinio atraminio guolio. Tokio tipo konstrukcija leidžia lanksčiau pritaikyti veleno ilgį pagal poreikius bei sumažinti vibraciją.
• Dvigubo šarnyro velenai: turi du šarnyrus, todėl gali perduoti sukamąjį momentą esant didesniems kampiniams nuokrypiams.
• Teleskopiniai kardanai: šie velenai turi slydimo sąnarį, leidžiantį velenui pailgėti ar sutrumpėti priklausomai nuo transporto priemonės judėjimo.
• Anglies pluošto kardaniniai velenai: naudojami didelės galios transporto priemonėse, šie varantieji velenai yra lengvi ir pasižymi ypač dideliu tvirtumu bei ilgaamžiškumu. Jie sumažina inercijos momentą, taip pagerindami pagreitį ir bendrą automobilio valdymą.
• Plieniniai kardaniniai velenai: dažniausiai sutinkami ir pagrinde naudojami įprastuose automobiliuose, plieniniai kardaniniai velenai užtikrina gerą tvirtumo, ilgaamžiškumo ir ekonomiškumo balansą.

Kardaninio veleno priežiūra ir tepimas

Kardaniniai velenai, kaip ir bet kurios kitos mechaninės dalys, reikalauja nuolatinės priežiūros, siekiant užtikrinti ilgalaikį ir sklandų veikimą. Tinkama kardaninio veleno priežiūra yra būtina sklandžiam transporto priemonės pavaros darbui ir ilgaamžiškumui.

1. Reguliarūs patikrinimai: periodiniai vizualiniai patikrinimai gali padėti anksti nustatyti susidėvėjimą, pažeidimus ar veleno disbalansą. Apžiūros metu mechanikai gali pastebėti didelius pažeidimus dėl korozijos, taip pat įlenkimų ar įtrūkimų požymių. Svarbu reguliariai tikrinti, ar nėra pažeidimų, įtrūkimų ar nusidėvėjimo ženklų.
2. Jungčių tepimas: kryžmines jungtis ir varančiuosius lankstus reikia reguliariai sutepti, kad būtų užtikrintas sklandus veikimas ir išvengta priešlaikinio nusidėvėjimo. Vienas svarbiausių priežiūros aspektų yra tinkamas tepalų naudojimas. Kardaniniai šarnyrai turi būti reguliariai tepami, kad sumažėtų trintis ir išvengtų nusidėvėjimo. Tepimas yra pagrindinė kardano priežiūros dalis, užtikrinanti jo ilgalaikį veikimą. Svarbu naudoti gamintojo rekomenduojamą tepalą ir užtepti jį ant visų judančių dalių. Ypatingą dėmesį skirkite šarnyrams, nes jie dažnai patiria didžiausias apkrovas.
3. Balansavimas: kadangi kardaninis velenas sukasi dideliais greičiais, svarbu, kad jis būtų tinkamai subalansuotas. Jei kardaninio veleno sukimosi metu atsiranda vibracijos, gali reikėti iš naujo subalansuoti kardaninį veleną, kad būtų užtikrintas tolygus šio komponento darbas, nes didelės vibracijos sąlygoja kitų transmisijos mazgų nusidėvėjimą. Šis ilgas kardaninis velenas sukasi visada ir turi būti labai gerai subalansuotas norint išvengti vibracijų.
4. Tvirtinimo elementų tikrinimas: flanšų varžtai ir kiti tvirtinimo elementai turi būti reguliariai tikrinami ir, jei reikia, priveržiami.

Norint užtikrinti optimalų jo veikimą, ilgesnį tarnavimo laiką ir saugų veikimą, būtina reguliariai prižiūrėti kardaninį veleną. Turite atlikti išsamų vizualinį patikrinimą ir patikrinti, ar nėra įtrūkimų, susidėvėjusių guolių, atsilaisvinusių veržlių, varžtų ar varžtų. Jei pastebėsite bet kurią iš šių problemų, gali tekti pataisyti arba pakeisti pavaros veleno dalis.

Dažniausi gedimai ir jų priežastys

Kardano sistema gali susidurti su įvairiomis problemomis, tarp kurių dažniausiai pasitaiko vibracija važiuojant, triukšmas posūkiuose ar tepalo nuotėkis. Norint pastebėti varančiojo veleno problemas, reikia budrumo. Įsiklausykite, ar nesigirdi neįprasto barškėjimo, bildėjimo ar spargsėjimo garsų greitėjant bei lėtėjant. Jei juos girdite, tai gali reikšti, kad kryžminė jungtis, dar vadinama elastine, susidėvėjusi.

• Kryžminių jungčių ar varančiųjų lankstų gedimai: šios jungtys yra būtinos, kad pavaros velenas galėtų lankstytis. Laikui bėgant jos gali susidėvėti dėl tepimo trūkumo, užteršimo arba bendro nusidėvėjimo, todėl gali atsirasti triukšmas ir vibracija. Vibracija dažniausiai rodo nesubalansuotą veleną arba pažeistus guolius. Triukšmas posūkiuose gali būti susijęs su susidėvėjusiais šarnyrais.

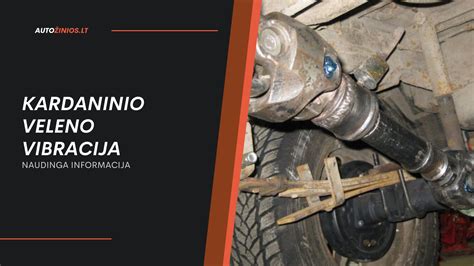

• Kardaninio veleno disbalansas: disbalansas gali atsirasti dėl pažeidimo arba susidėvėjimo, dėl kurio atsiranda vibracija ir dėl to gali būti pažeisti kiti pavaros komponentai. Vibracija - dažniausiai pasitaikanti problema su pagrindiniais kardaniniais velenais, kuri ypatingai jaučiama įsibėgėjant. Jei automobilyje jaučiama vibracija, ypač važiuojant dideliu greičiu, šis simptomas gali rodyti pavaros veleno disbalansą arba pažeidimą. Vibraciją gali sukelti kelios priežastys, pvz., susidėvėję guoliai, nesuderintos dalys arba atsilaisvinusios dalys.
• Susidėvėjimas ir korozija: aplinkos poveikis ir tarša gali sukelti veleno koroziją, taip susilpnindama kardaninio veleno metalą ir sukelia priešlaikinį susidėvėjimą.
• Atraminio guolio gedimas: dviejų dalių kardaninio veleno centrinio atraminio guolio susidėvėjimas taip pat dažnai pasitaikantis gedimas, sukeliantis nepageidaujamą kardaninio veleno laisvumą ir padidėjusias vibracijas.
• Išbėgęs tepalas iš lanksčių jungčių: jeigu šalia rato matote tepaluotą vietą, galimai jis išbėgo iš pusašio lanksčios jungties. Tepalo nuotėkis reiškia, kad trūksta tinkamo sutepimo.

Kardaninių velenų remontas ir keitimas

Kardaninio veleno keitimas yra būtinas, jei pastebimi tam tikri požymiai. Nuolatinė vibracija, kurios nepavyksta pašalinti balansavimu, gali reikšti rimtus pažeidimus. Įtrūkimai ar deformacijos ant veleno ar šarnyrų taip pat signalizuoja apie būtinybę keisti šias dalis.

Varančiųjų velenų remontas gali būti brangus ir sudėtingas. Paprastesnė užduotis, pavyzdžiui, kardano šarnyrinės jungties pakeitimas yra palyginti nebrangūs. Tačiau jei pats kardaninis velenas yra smarkiai pažeistas arba išbalansuotas, jį gali tekti keisti visą, o tai kainuoja brangiau bei reikalauja daugiau laiko. Remonto sudėtingumas priklauso nuo konkrečios problemos.

Remonto darbai apima gamybą ir balansavimą. Remontuojami visų tipų lengvųjų, mikroautobusų ir sunkiojo transporto kardanai. Atliekami visi tekinimo, frezavimo bei suvirinimo darbai. Balansuojami kardaniniai velenai iki 6 m ilgio, skirti žemės ūkio technikai, spec. transportui, limuzinams, keturračiams, motociklams, statybos technikai, geležinkelio transportui. Atliekamas visų tipų kardaninių velenų pakabinamų guolių keitimas bei restauravimas. Keičiami kardaninių velenų vamzdžiai, atliekamas privirinamų šakučių keitimas. Keičiamos sunkvežimių, mikroautobusų, džipų, spec. transporto, traktorių, lengvųjų automobilių šlicų grupės naujomis.

Iššūkiai ir sprendimai traktoriaus kardaniniam velenui

Dirbant su traktoriais, ypatingą dėmesį reikia skirti kardaninio veleno priežiūrai, ypač naudojant priedus, kuriems reikalingas didesnis apsisukimų dažnis. Pavyzdžiui, šakų smulkintuvui gali prireikti didesnių apsukų (pvz., 1000 aps/min), nei standartiniai traktoriaus darbinio veleno 540 aps/min. Padidinti apsukas galima naudojant reduktorius arba multiplikatorius, kurie keičia sukimosi kryptį ir greitina veleną. Diržinės pavaros, nors ir galimos, gali perkaisti ir prarasti efektyvumą esant didelėms apkrovoms, ypač jei naudojami siauri diržai.

Traktoriaus variklio sūkių didinimas virš gamintojo rekomenduojamų (pvz., 1600 aps/min, kur pasiekiamas optimalus sukimo momentas), kad būtų padidintos kardaninio veleno apsukos, nėra rekomenduojamas. Tai gali sumažinti variklio sukimo momento atsargą, padidinti sūkių kritimą esant apkrovai ir sukelti nereikalingą variklio nusidėvėjimą bei vibraciją. Optimalus sprendimas būtų naudoti tinkamai parinktą reduktorių, kuris atitiktų smulkintuvo poreikius ir leistų traktoriaus varikliui dirbti efektyviausioje sūkių zonoje.
