VW Touran Starterio Saugiklių ir Rėlių Informacija

Šiame straipsnyje išsamiai aptariamas VW Touran automobilio saugiklių blokas, jo vieta, schema ir saugiklio keitimo procedūra. Informacija pateikiama tiek pradedantiesiems, tiek patyrusiems automobilių entuziastams, siekiant užtikrinti aiškų ir suprantamą vadovą.

Kas yra Saugiklių Blokas ir Kodėl Jis Svarbus?

Saugiklių blokas, kartais vadinamas saugiklių dėžute, yra esminė automobilio elektros sistemos dalis. Jis apsaugo įvairius elektros grandinės komponentus nuo per didelės srovės, kuri gali sukelti gedimus ar net gaisrą. Saugikliai veikia kaip silpnos grandinės grandys - esant srovės šuoliui, saugiklis perdega, nutraukdamas grandinę ir apsaugodamas brangesnius komponentus, tokius kaip žibintai, radijas, oro kondicionierius ir kt.

VW Touran automobilyje, kaip ir daugelyje modernių automobilių, yra ne vienas, o keli saugiklių blokai, išdėstyti skirtingose vietose. Tai daroma siekiant optimizuoti elektros grandinių išdėstymą ir palengvinti prieigą prie saugiklių.

Kur Rasti VW Touran Saugiklių Blokus?

VW Touran automobilyje paprastai randami du pagrindiniai saugiklių blokai:

• Salono Saugiklių Blokas: Dažniausiai jis yra po prietaisų skydeliu, vairuotojo pusėje. Jį galima pasiekti atidarius specialų dangtelį. Kartais dangtelis būna paslėptas už nedidelės apdailos detalės, kurią reikia atsargiai nuimti.
• Variklio Skyriaus Saugiklių Blokas: Jis paprastai yra variklio skyriuje, šalia akumuliatoriaus arba kitoje lengvai pasiekiamoje vietoje. Šis blokas yra apsaugotas nuo aplinkos poveikio specialiu vandeniui atspariu dangteliu.

Kai kuriuose VW Touran modeliuose gali būti ir papildomų saugiklių blokų, skirtų specifinėms sistemoms, pavyzdžiui, priekabos kabliui ar papildomai įrangai. Jei nerandate saugiklio, kurio ieškote, patikrinkite automobilio vartotojo vadovą.

VW Touran Saugiklių Blokų Schemos

Kiekvienas saugiklių blokas turi schemą, kurioje nurodoma, kuris saugiklis apsaugo kurią grandinę. Ši schema paprastai būna atspausdinta ant saugiklių bloko dangtelio arba automobilio vartotojo vadove. Schemoje pateikiama informacija apie saugiklio numerį, amperą (A) ir apsaugomą grandinę (pvz., žibintai, radijas, ABS ir pan.).

Svarbu: Schema gali skirtis priklausomai nuo VW Touran modelio, pagaminimo metų ir įrangos lygio. Todėl visada rekomenduojama pasitikrinti savo automobilio vartotojo vadovą arba patikimą internetinį šaltinį, kad gautumėte tikslią schemą.

Pavyzdinė Salono Saugiklių Bloko Schema

(Ši schema yra tik pavyzdys. Tikslią schemą rasite savo automobilio vartotojo vadove.)

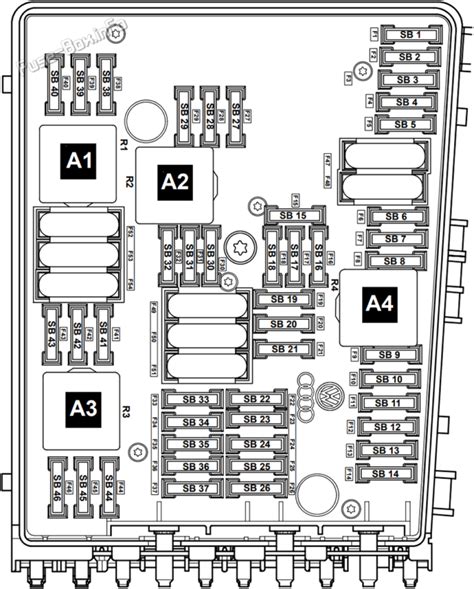

Pavyzdinė Variklio Skyriaus Saugiklių Bloko Schema

(Ši schema yra tik pavyzdys. Tikslią schemą rasite savo automobilio vartotojo vadove.)

Saugiklių ir Rėlių Funkcija VW Touran (1T1, 1T2) Modelyje

Automobilio elektros sistemoje saugikliai ir rėlės atlieka itin svarbią apsauginę ir valdymo funkciją. Jų tinkamas veikimas užtikrina sklandų visų elektros prietaisų, įskaitant ir kondicionierių, darbą. Šiame straipsnyje detaliai aptarsime Volkswagen Touran (1T1, 1T2) modelio kondicionieriaus saugiklį ir rėlę, jų paskirtį ir vietą.

Pagrindinė VW TOURAN (1T1, 1T2) rėlių paskirtis yra valdyti įjungimo, išjungimo bei srovės padavimo procesus. Dažniausiai rėlės yra sumontuotos valdymo bloke arba prie įrenginio, kuriam jos yra skirtos valdyti. Saugiklių dėžė yra įmontuota salone ir/arba variklio skyriuje. Saugikliai yra skirti apsaugoti elektros sistemą nuo per didelių įtampos šuolių. Sugedus tam tikram įtaisui, saugikliai apsaugo nuo trumpojo jungimo. Saugikliai rūšiuojami pagal praleidžiamą įtampos stiprumą ir žymimi amperais, svyruojant nuo 5 iki 120 A.

Sutrikus tam tikro elektros įrenginio funkcionavimui, rekomenduojama tikrinti VW TOURAN (1T1, 1T2) saugiklius ir rėles, nes šios dalys, sugeddamos, apsaugo nuo didesnių elektros sistemos gedimų. Tinkamai veikianti VW TOURAN (1T1, 1T2) rėlių ir saugiklių sistema užtikrina visų elektros prietaisų funkcionavimą. Tinkamai prižiūrimi ir reguliariai tikrinami VW TOURAN (1T1, 1T2) rėlės ir saugikliai tarnaus ilgai ir efektyviai.

Nors bendroji informacija apima visą automobilio elektros sistemą, svarbu žinoti, kad kiekvienas elektros prietaisas, įskaitant ir kondicionierių, turi savo specifinius saugiklius ir rėles. Šių komponentų tiksli vieta gali skirtis priklausomai nuo konkretaus automobilio modelio ir jo komplektacijos, tačiau dažniausiai jos būna integruotos bendroje saugiklių dėžėje salone arba variklio skyriuje.

Jei pastebite, kad jūsų Volkswagen Touran kondicionierius neveikia, pirmasis žingsnis turėtų būti patikrinti atitinkamus saugiklius ir rėles. Rekomenduojama pasinaudoti automobilio naudojimo vadovu, kuriame yra detali schema, nurodanti kiekvieno saugiklio ir rėlės vietą bei jų paskirtį. Tai padės greitai nustatyti galimą gedimo priežastį ir, esant reikalui, pakeisti sugedusią dalį. Jei saugiklis yra sugedęs (dažniausiai matomas perdegęs metalinis siūlelis viduje), jį reikia pakeisti nauju, kurio amperų rodiklis atitinka originalų. Jei rėlė yra sugedusi, ją taip pat reikia pakeisti identiška.

Kaip Pakeisti Saugiklį VW Touran Automobilyje?

Saugiklio pakeitimas yra gana paprasta procedūra, kurią gali atlikti dauguma vairuotojų. Tačiau svarbu laikytis tam tikrų atsargumo priemonių:

1. Išjunkite Degimą: Prieš keisdami saugiklį, išjunkite automobilio degimą ir ištraukite raktelį.
2. Nustatykite Perdegusį Saugiklį: Naudodamiesi schema, nustatykite, kuris saugiklis apsaugo grandinę, kurioje pastebėjote gedimą. Išimkite saugiklį. Perdegęs saugiklis paprastai turi nutrūkusį laidą viduje.
3. Naudokite Tinkamą Saugiklį: Pakeiskite perdegusį saugiklį nauju, turinčiu tokį patį amperą (A). Jokiu būdu nenaudokite didesnio amperų saugiklio, nes tai gali sukelti rimtesnius elektros sistemos gedimus ar net gaisrą.
4. Įdėkite Naują Saugiklį: Atsargiai įdėkite naują saugiklį į jo lizdą. Įsitikinkite, kad jis tvirtai įsistatė.
5. Patikrinkite Grandinę: Įjunkite degimą ir patikrinkite, ar grandinė, kurią apsaugo saugiklis, veikia tinkamai. Jei saugiklis vėl perdegė, tai gali reikšti rimtesnį gedimą elektros sistemoje, kurį turėtų ištirti kvalifikuotas elektrikas.

Įrankiai, Kurių Jums Prireiks

Norėdami pakeisti saugiklį, jums reikės:

• Automobilio vartotojo vadovo (saugiklių bloko schemos)
• Atsarginių saugiklių (įvairių amperų)
• Saugiklių ištraukiklio (paprastai būna saugiklių bloke) arba replių
• Žibintuvėlio (jei saugiklių blokas yra sunkiai pasiekiamoje vietoje)

Dažniausios Priežastys, Kodėl Saugikliai Perdega

Dažniausios priežastys, kodėl saugikliai perdega, yra:

• Trumpasis jungimas
• Per didelė apkrova grandinei (pvz., prijungus per daug prietaisų)
• Pažeisti laidai arba jungtys
• Netinkamai veikiantys komponentai (pvz., variklis, siurblys ir pan.)

Ką Daryti, Jei Saugiklis Nuolat Perdega?

Jei saugiklis nuolat perdega, tai rodo rimtesnę problemą elektros sistemoje. Tokiu atveju rekomenduojama kreiptis į kvalifikuotą automobilių elektriką, kuris galėtų ištirti ir pašalinti gedimą. Bandymas keisti saugiklį vėl ir vėl, ignoruojant pagrindinę problemą, gali sukelti rimtesnius gedimus ar net gaisrą.

Saugiklių Tipai

Automobiliuose naudojami įvairių tipų saugikliai, įskaitant:

• ATO/ATC saugikliai: Tai yra dažniausiai naudojami saugikliai automobiliuose. Jie yra stačiakampio formos ir turi skirtingas spalvas, atitinkančias amperą.
• Mini saugikliai: Tai yra mažesnė ATO/ATC saugiklių versija, naudojama ten, kur reikia sutaupyti vietos.
• Maxi saugikliai: Tai yra didesni saugikliai, skirti apsaugoti didesnės srovės grandines, pavyzdžiui, ABS ar variklio valdymo bloką.
• Stikliniai saugikliai: Tai yra senesnio tipo saugikliai, kurie dabar rečiau naudojami.

Visada naudokite tinkamo tipo ir amperų saugiklį, kad užtikrintumėte tinkamą elektros sistemos apsaugą.

VW Touran 1T3: Kompaktiškas Minivenas ir Jo Elektros Sistema

„VW Touran 1T3“ yra kompaktiškas penkių arba septynių vietų minivenas. Pirmoji karta buvo gaminama 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 ir 2015 metais su benzininiais ir dyzeliniais varikliais. Per šį laiką automobilis buvo du kartus atnaujintas.

Svarbu atkreipti dėmesį į specifinius saugiklių ir relių elementus:

• J682 - 50 gnybto galios relė (433), nuo 2006 m. gegužės mėn.
• A - Vairuotojo sėdynės reguliavimo terminis saugiklis 1 - 30 A.

Pagrindinio saugiklių bloko variklio skyriuje aprašymas (gali skirtis priklausomai nuo pagaminimo metų):

• 1 (150A/200A) - generatorius
• 2 (80A) - Vairo stiprintuvas
• 3 (80 A) - Ventiliatoriaus variklis
• 4 (80A) - Tarnybinės transporto priemonės
• 5 (100 A) (automobiliams, pagamintiems po 2005 m. spalio mėn.) - Pagalbinis šildytuvas
• 6 (80 A/100 A) - Prietaisų skydelio saugiklių / relių blokas 1 (F20-F24/F42-F56) Žemos temperatūros relė 40 A
• 7 (50 A) - Prietaisų skydelio saugiklių / relių blokas 1 (F39/F41) (automobiliai iki 2006 m.)

Patarimai ir Atsargumo Priemonės

• Visada turėkite atsarginių saugiklių automobilyje.
• Prieš keisdami saugiklį, įsitikinkite, kad išjungėte degimą.
• Niekada nenaudokite didesnio amperų saugiklio.
• Jei saugiklis nuolat perdega, kreipkitės į kvalifikuotą elektriką.
• Saugokite saugiklių blokus nuo drėgmės ir purvo.
