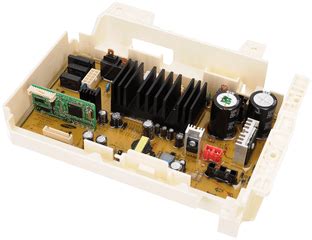

Skalbimo mašinos valdymo blokas, arba elektroninis valdymo modulis, yra prietaiso „smegenys“, atsakingos už visų skalbimo procesų koordinavimą ir valdymą - nuo vandens įleidimo iki išleidimo ir gręžimo. Šis esminis komponentas užtikrina sklandų ir efektyvų skalbimo mašinos veikimą, integruodamas įvairius elektrinius ir elektroninius komponentus.
Valdymo bloko komponentai ir funkcijos
Valdymo bloką sudaro keli pagrindiniai komponentai, įskaitant skaičiavimo perdavimus, kontaktorius, grandinės pertraukiklius, laidus, valdymo modulius (pvz., PLC), gnybtų kvadratus, žymeklius ir demonstracijas. Jo funkcionalumas yra daugialypis, veikiantis kaip centralizuotas įvairių pramoninių procesų, įrangos ar sistemų valdymo ir reguliavimo centras.
Kontrolė ir reguliavimas
Pagrindinė valdymo bloko funkcija yra reguliuoti mašinų ar įrangos veikimą. Tai pasiekiama naudojant valdymo įrenginius, tokius kaip jungikliai, mygtukai, rankenėlės ir jutikliniai ekranai, leidžiantys operatoriams pradėti, reguliuoti arba sustabdyti procesus. Daugelis šiuolaikinių skalbimo mašinų turi automatizavimo galimybes per programuojamus loginius valdiklius (PLC) arba mikrovaldiklius, užtikrinančius tikslų ir efektyvų pasikartojančių užduočių atlikimą.
Stebėjimas ir grįžtamasis ryšys
Valdymo blokas apima indikatorius, ekranus ir jutiklius, kad realiuoju laiku pateiktų grįžtamąjį ryšį apie valdomų procesų ar įrangos būseną, veikimą ir sąlygas. Indikatoriai, tokie kaip šviesos arba LED ekranai, perduoda veikimo būsenas (pvz., veikia, tuščioji eiga, gedimas) ir įspėja operatorius apie bet kokius sutrikimus ar gedimus.
Apsauga ir sauga
Apsauga ir sauga yra itin svarbios, o valdymo blokas turi apsauginius įtaisus, tokius kaip grandinės pertraukikliai, saugikliai, relės ir kontaktoriai, apsaugančius nuo perkrovų, trumpųjų jungimų, įtampos svyravimų ar kitų elektros gedimų. Tai užtikrina personalo, įrangos ir turto saugumą.
Integracija ir jungiamumas
Šiuolaikinės skalbimo mašinos dažnai sąveikauja su kitomis valdymo sistemomis, įranga ar tinklais, kad keistųsi duomenimis, komandomis ar signalais. Jie gali turėti ryšio protokolus, tokius kaip „Modbus“, „Profibus“, „Ethernet/IP“ arba „DeviceNet“, kad būtų užtikrintas suderinamumas su išoriniais įrenginiais.
Diagnostikos ir priežiūros palaikymas
Valdymo blokas palengvina trikčių šalinimą, diagnostiką ir techninę priežiūrą, nes įtaisytos diagnostikos funkcijos, savitikros tvarka arba nuotolinio stebėjimo galimybės. Jie gali registruoti veiklos duomenis, klaidų kodus arba įvykių istorijas analizės ir trikčių šalinimo tikslais.
Pritaikymas ir energijos efektyvumas
Valdymo blokai dažnai pritaikomi, kad atitiktų konkrečias programas, procesus ar pramonės šakas, leidžiant pritaikyti įvairias įvesties/išvesties konfigūracijas ir valdymo algoritmus. Be to, jie prisideda prie energijos vartojimo efektyvumo ir išteklių optimizavimo, reguliuodami įrangos veikimą ir įgyvendindami energijos taupymo strategijas.
„Samsung“ skalbimo mašinos prijungimas prie „SmartThings“
Skalbimo mašinos valdymo modulio gedimai ir diagnostika
Viena iš labiausiai erzinančių skalbimo mašinų problemų yra pagrindinio valdymo modulio gedimas. Mikrovaldiklio gedimą galima įtarti pagal skalbimo mašinos elgesį, nes šis gedimas turi būdingų požymių:
- Skalbimo mašina nesisuka, o valdymo skydelis užstringa ir nereaguoja į mygtukų paspaudimus.
- Skalbyklė leidžia pasirinkti režimą ir paleisti ciklą, tačiau procesas sustoja (pvz., neprisipildo vandens arba visas vanduo iš karto patenka į kanalizaciją).
- Po kelių minučių skalbimo mašina užšąla ir atsistato tik po perkrovimo.
- Skalbimo mašina, nepriklausomai nuo pasirinkto režimo, veikia 3-4 valandas be gręžimo ir vandens išleidimo, o siurblys net nebando pašalinti vandens iš sistemos.
Gedimų diagnostika
Kiekvienas iš aprašytų simptomų gali rodyti arba sugedusią plokštę, arba sugedusį jutiklį. Pavyzdžiui, sugedęs kaitinimo elementas arba termistorius gali būti vandens nepasiekimo norimos temperatūros priežastis, o sugedęs slėgio jungiklis - vandens nuotėkio priežastis.
Savidiagnostikos sistema
Šiuolaikinės automatinės skalbimo mašinos turi savidiagnostikos sistemą, kurią reikia įjungti. Baigus bandymo režimą, mašina parodys klaidos kodą, nurodantį probleminę sritį. Kai kuriuose modeliuose valdymo skydelyje yra specialus mygtukas, kurį paspaudus pradedama savidiagnostika. Atlikus automatinį testą, skalbyklė pradės vykdyti kiekvieną ciklo etapą iš eilės, kad nustatytų problemos atsiradimo vietą. Techninės priežiūros bandymo metu skalbimo mašina rodys gedimo kodą, atitinkantį problemą.
Svarbu atkreipti dėmesį, kad savidiagnostikos sistema ne visada nurodo konkrečią problemą. Kartais klaidos kodas gali nurodyti ir kitas problemas, pavyzdžiui, pažeistą užpildymo vožtuvą, nutrūkusius laidus ar sugedusį modulį. Tokiais atvejais, visi „įtartini“ komponentai tikrinami omometru, kuris gali išmatuoti varžą tarp kontaktų ir patikrinti, ar nėra gedimų.
Valdymo bloko remontas ir keitimas
Kai kuriais atvejais valdymo plokštę galima suremontuoti, tačiau ekspertai paprastai rekomenduoja pakeisti visą modulį. Jei jūsų skalbimo mašinai vis dar galioja garantija, nebandykite atlikti diagnostikos ar remonto patys - palikite tai techninės priežiūros centrui.
Valdymo bloko paieška ir patikra
Didžiojoje daugumoje priekinio pakrovimo automatinių skalbimo mašinų elektroninis blokas yra už prietaisų skydelio. Norėdami sutaupyti laiko paieškoms, peržiūrėkite instrukcijas, kuriose bus tiksliai nurodyta, kur yra valdymo plokštė. Vėliau atidžiai apžiūrėkite valdiklį, ar nėra pažeidimų, tokių kaip anglies nuosėdos, mechaniniai defektai ar rūdžių pėdsakai. Kai kuriais atvejais plokštę galima atkurti pakeičiant puslaidininkį arba perlituojant takelį.
Remonto procedūra
Prieš pradedant bet kokius remonto darbus, būtina atjungti skalbimo mašiną nuo vandens tiekimo ir elektros. Įsitikinkite, kad būgne nėra vandens, išimkite ir išvalykite šiukšlių filtrą, tada išimkite skalbimo priemonės stalčiuką. Atsukite skalbimo mašinos viršutinį skydelį tvirtinančius varžtus ir jį nuimkite. Daugelio senesnių mašinų atveju taip pat reikės nuimti plastikinį valdymo skydelį nuo priekinio skydelio. Suraskite laidą, kuris nukreipia vandens srautą į skirtingus dozatoriaus skyrius. Vienas laido galas pritvirtintas prie skydelio virš skalbimo priemonių stalčiaus dviem spaustukais. Po juo, mažoje nišoje, pamatysite varžtą. Atsukus šiuos varžtus, valdymo bloką laikys tik daugybė laidų.
Bloko šone rasite dangtelį laikančius tvirtinimo elementus, kuriuos galima lengvai nuimti atsuktuvu. Atkreipkite dėmesį į krumpliaračius - kartais ten kaupiasi šiukšlės, kurias reikia pašalinti. Grįžkite prie plokštės ir atidžiai ją apžiūrėkite. Jei nerandate akivaizdžių pažeidimų, multimetru patikrinkite elemento kontaktų varžą. Jei viskas gerai, nuimkite variklio šerdį ir patikrinkite variklio apviją, ar nėra pažeidimų ar degimo požymių.
Naujo modulio montavimas
Naujas valdymo modulis montuojamas ta pačia procedūra, tik atvirkštine tvarka. Valdiklis prie mašinos pritvirtinamas varžtais ir prijungiami laidai (jungčių prijungimą žr. išardymo metu darytose nuotraukose). Surinkę aparatą, patikrinkite jo veikimą: prijunkite aparatą prie elektros tinklo ir paleiskite tuščią ciklą. Problema turėtų būti išspręsta.
