Kasdienis gyvenimas jau seniai neįsivaizduojamas be technologinės pažangos, kuri gerokai supaprastina gyvenimą. Vienas iš tokių įrenginių yra moderni skalbimo mašina. Šis įrenginys yra sudėtingos konstrukcijos, ir net mažiausios dalys atlieka svarbų vaidmenį. Pavyzdžiui, sugedus skalbimo mašinos diržui, jis gali tiesiog sustabdyti visą skalbimo procedūrą. Teisingai pasirinkus jį pakeisti nėra sunku, jei žinote, kaip tai atlikti. Visi skalbimo mašinos komponentai yra tarpusavyje sujungti ir, jei kuris nors elementas sugenda, skalbimo procesas bus sutrikdytas arba visiškai sustabdytas.
Diržo Vaidmuo ir Svarba Skalbimo Mašinoje
Diržinė pavara yra jungiamoji grandis tarp variklio ir skriemulio. Būtent koordinuotas šio įrenginio darbas atkuria būgno judesius, kai atliekamas tam tikras plovimo režimas. Jei komponento mechanizmas nukrenta arba sulūžta, prietaisas nustoja vykdyti savo paskirtį.
Svarbu pažymėti, kad ne visuose skalbimo mašinų modeliuose yra diržinė pavara. Pavyzdžiui, kai kurie gamintojai gamina tiesioginės pavaros produktus, kurie padeda sumažinti vibraciją eksploatacijos metu.
Kaip veikia diržinė pavara?
Pakrovus cilindrinį būgną ir nustačius reikiamą plovimo programą, procesas vyksta taip: užpakalinė būgno dalis su frikciniu skriemuliu (vizualiai metaliniu ratu), su įduba per visą perimetrą, yra aktyvuojama trinties jėgų, atsirandančių dėl elastingo diržo įtempimo. Prie elektros variklio taip pat pritvirtintas skriemulys, tačiau mažesnio skersmens. Dviejų žiedų sistema yra sujungta pavaros diržu, kurio pagrindinis tikslas yra perduoti sukimo momentą iš variklio į būgną. Variklio sukimo momento atkūrimo procese pasiekiamas 5000-10 000 aps./min. Šis rodiklis yra gana didelis, todėl jį galima sumažinti. Apsūkiui sumažinti naudojamas lengvas, didelio skersmens žiedas, kuris standžiai tvirtinamas prie būgno veleno. Dėl šio sukimosi perėjimo iš mažesnio rato į didesnį ratą susilpnėja iki 1000-1200 aps./min.
Diržo įtempimo koeficientas turi didelę įtaką efektyviam jėgų perdavimui. Per didelė įtempimo jėga skatina maksimalų sukimo momento perdavimą, tačiau tai žymiai pagreitina ne tik pačių diržų, bet ir skriemulių, guolių, tarpiklių ir ašių, su kuriomis jie liečiasi, susidėvėjimą. Jei situacija priešinga ir įtempimas silpnas, diržas nuslys ant skriemulių. Dėl trinties paviršių sąveikos reikės poliruoti judančias dalis. Šio proceso pasekmė - reikšmingas sukibimo pablogėjimas. Tik dėl didelio lanksčios pavaros elastingumo yra kompensuojami ir procesai, ir elektrinis variklis veikia tinkamomis sąlygomis. Tačiau tam reikia teisingai pasirinkti reikiamą guminės dalies modelį.
Kada Reikia Keisti Skalbimo Mašinos Diržą? Gedimo požymiai ir diagnostika
Būgno nesisukimas ir kiti simptomai
Diržo problemos gali pasireikšti keliais būdais. Būgnas gali nesisukti skalbimo ciklo metu. Tokiu atveju gali būti sugedęs ir variklis arba valdymo modulis. Šis gedimas gali turėti kelias priežastis, kurios visos susijusios su diržu. Jis gali sulūžti, tokiu atveju jį reikia pakeisti. Jis taip pat gali nukristi, tokiu atveju jį reikia pakeisti. Jei jis dažnai krenta, geriausia jį pakeisti nauju. Jis taip pat gali taip susidėvėti, kad tiesiog pradeda slysti. Norėdami patvirtinti, kad tai yra problema, pabandykite pasukti būgną rankomis. Jei būgnas vis dar sukasi, bet labai lėtai arba ne iki galo, problema greičiausiai yra susidėvėjęs diržas.
Klaidų kodai ir savidiagnostika
Dėl technologinės plėtros daugumoje skalbimo mašinų yra skaitmeninis ekranas. Naudodamasis savidiagnostikos sistema vartotojas gali matyti gedimo kodą ir jį iššifruoti naudodamasis pridedamomis instrukcijomis. Daugeliu atvejų įranga savarankiškai nustato gedimo pobūdį ir praneša vartotojui per ekraną arba paryškindama atitinkamus mygtukus. Priklausomai nuo gamintojo ir įrenginio modifikacijos, instrukcijose bus nurodytas klaidos kodo dekodavimas.
Kiti pastebimi diržo gedimo požymiai
Jei agregatas dėl kokių nors priežasčių nesugenda ir nerodo klaidos kodo, nuskridusi, suplyšusi ar išsitempusi dalis paveikia skalbimo įrenginio veikimą taip:
- Pasirinkus plovimo režimą, programa paleidžiama, laikas skaičiuojamas atgal, variklis veikia, bet pakrovimo bakas nedaro jokių sukimosi judesių.
- Vienodas laiko intervalas tarp garsinio variklio dūzgimo ir visiško jo sustabdymo.
- Įjungiamas pasirinktas plovimo režimas, variklis veikia nuolat, tada sistema visiškai neaktyvi, nesant galimybės anksčiau užbaigti procesą paspaudus programos atšaukimo mygtukus.
- Rankinis būgno sukimas atliekamas be kliūčių.
Visi pirmiau minėti ženklai rodo poreikį mašinos išardymui ir diržinės pavaros pakeitimui. Jei pavarų dėžės diržas ištemptas, deformuotas arba sulūžęs, turite nuimti galinį dangtelį ir pakeisti susidėvėjusį elementą.
Dažniausios Skalbimo Mašinos Diržo Gedimo Priežastys
Šio tipo gedimas turi savo priežastis. Geriausia iš anksto žinoti galimas priežastis, kad ateityje būtų galima išvengti problemų. Šis gedimas gali atsirasti dėl įvairių priežasčių.
Perkrautas būgnas
Dažnai pagrindinė greito perkėlimo įrenginio susidėvėjimo priežastis yra dažnas skalbinių perkrovimas. Skalbimo mašina su vonia, skirta 7 kg svoriui, nėra skirta reguliariai krauti didžiausią įmanomą įkrovą. Šio skalbimo režimo metu padidėja diržo apkrova. Jei nesilaikoma gamintojo rekomendacijų dėl skalbimo mašinos naudojimo, gali atsirasti įvairių gedimų, įskaitant diržinės pavaros disbalansą. Jei įrangos savininkas būgną apkraus 25-30% mažiau nei instrukcijoje nurodytas nominalus svoris, tuomet ne tik atskirų dalių, bet ir viso agregato tarnavimo laikas bus ženkliai ilgesnis.
Skriemulio problemos
Skriemulys sulūžęs arba įtrūkęs. Skriemuliai pagaminti iš gana trapaus metalo. Jei naudojami netinkamai arba yra gamybos defektas, jie gali sulūžti. Viršutinio pakrovimo skalbimo mašinose ši problema gali kilti po 7-8 naudojimo metų. Kadangi plovimo procesas vyksta naudojant variklį, kuris per diržą sukimąsi perduoda skriemuliui, būtent transmisijos blokas yra silpnoji mechanizmo grandis. Tačiau dažnas diržo slydimas gali atsirasti dėl besisukančio rato gedimo. Skalbimo / gręžimo metu galite pastebėti lėtą būgno sukimąsi.
Kaip patikrinti skriemulio būklę?
Rato būklę galite patikrinti jo neišardydami, tam turite atlikti šiuos veiksmus:
- Būtina nuimti galinę korpuso sienelę.
- Dabar nuimkite diržą: reikia sugriebti kaire ranka, pastangas nukreipiant į save, o dešine sukti ratą, pavara nuslys savaime.
- Abiem rankomis suimkite už skriemulio šonų ir lengvai pasūpuokite dalį. Tokiu būdu galite patikrinti fiksavimo kokybę.
- Norėdami pašalinti defektų galimybę, perbraukite ranka per paviršių ir vizualiai apžiūrėkite, ar nėra deformacijos.
Apžiūros metu aptikus defektų, detalę reikės pakeisti nauja. Jei paliksite viską, kaip yra, diržą gali tekti keisti dažniau nei kartą per porą mėnesių.
Guolių deformacija ir pažeidimai
Pasitaiko atvejų, kai skraidančio diržo priežastis yra būgno nesutapimas dėl guolių gedimo ar deformacijos. Dėl guolio susidėvėjimo plovimo metu vartotojas gali išgirsti nemalonius garsus: girgždėjimą, beldimą, nesuprantamą triukšmą. Garso efektai laikui bėgant stiprėja.
Yra tik dvi šios dalies nesėkmės priežastys:
- Sandarikliai susidėvi, todėl atsiranda nuotėkių ir vandens patenka į guolį. Taigi dalis yra padengta korozine danga.
- Ilgas skalbimo mašinos tarnavimo laikas. Klasikinis laikino nusidėvėjimo faktorius.
Guolių remontas yra gana sudėtingas, tačiau finansiškai pagrįstas, lyginant su naujos skalbyklės pirkimu.
Kitos priežastys, lemiančios diržo nuslydimą ar trūkimą
Jei diržas paslydo arba nutrūko, jis yra korpuso viduje. Retas skalbimo mašinos naudojimas sukelia diržo džiūvimą ir standumą. Taip pat siaurose skalbimo mašinose diržas dažnai labai greitai susidėvi, nes jis yra gana arti mašinos korpuso. Be to, diržas gali nutrūkti, jei mašina naudojama labai retai. Padėtis, kai diržas nukrenta, gali atsirasti dėl laisvo variklio laikiklio, kuris pakeičia jo padėtį ir susilpnina pavarą. Diržas gali nukristi, jei skriemulys yra laisvas. Įtempimas gali atsilaisvinti dėl skriemulio arba veleno deformacijos. Velenas yra pritvirtintas prie mašinos korpuso per kryžių.
Kaip Išsirinkti Tinkamą Skalbimo Mašinos Diržą?
Teisingas diržo pasirinkimas yra labai svarbus. Pagrindinis uždavinys renkantis diržinę pavarą yra rasti detalės žymėjimą, pavyzdžiui, 1046 H7, 1100 J4 ir tt. Iš esmės tai yra keturi skaitmeniniai simboliai ir lotyniška raidė su skaičiumi. Atitinkamai, panašūs pavadinimai turėtų būti ir naujoje dalyje. Jei neturite pakaitinio diržo, galite jį įsigyti buitinės technikos remonto ir priežiūros dirbtuvėse. Lengviausias būdas jį rasti dideliame mieste yra internetas.

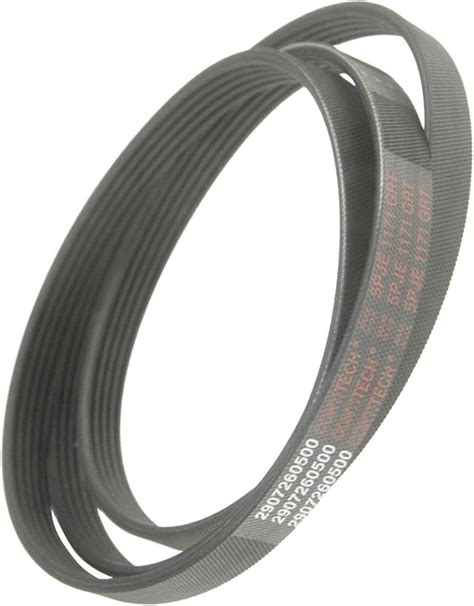

Diržų tipai ir savybės
Išoriškai šie konstrukciniai elementai skiriasi ne tik spalva, bet ir protektoriaus savybėmis, ilgiu, pleištų skaičiumi, taip pat gamybos procese naudojamomis medžiagomis. Yra tik du pagrindiniai diržinių pavarų tipai, tačiau yra skirtumų tarp skerspjūvio profilių:
- Užsienio gamybos skalbimo mašinoms skirtas monoklinas turi 3 L skerspjūvį, vidaus - Z ir A;
- Polipleištas (dantytas) stambiai įrangai - J, smulkiai įrangai - H.
Vizualiai juos galima atskirti pagal upelių gylį. Paprastai tokia detalė leidžia perduoti didžiausią galią, nes turi geriausią sukibimo koeficientą. Didžiausia perduodama galia siekia 100 kW. Srovių skaičius dantytame pavaros krašte gali svyruoti nuo 3 iki 8, takelių - nuo 3 iki 9 vienetų. J formos profilyje atstumas tarp juostų yra 2,34 mm, H formos - 1,6 mm. Jei pažiūrėtume į trapecijos formą skerspjūviu, ji yra trapecijos formos, profilio kampas 40°, o upelių pavara atrodo kaip kelios trapecijos, nuosekliai išdėstytos platesnėje pusėje.
Užbortinių variklių diržai taip pat skirstomi pagal standumo tipą - elastiniai ir standūs. Pirmieji yra idealus pasirinkimas naujiems plovimo įrenginių modeliams, nes jie turi tempimo savybių. Šios charakteristikos leidžia pasiekti tvirtą variklio ir bako jungtį. Tačiau jie neturi galimybės reguliuoti įtampos laipsnio. Jei skalbimo mašina naudoja vieną mono-V diržą, tai detalei ant variklio veleno nebus specialaus sriegio. Tačiau ši galimybė yra reta. Priešingai, standūs diržai praktiškai neturi tempimo. Prieš juos montuodami, turėsite sureguliuoti variklio padėtį bako atžvilgiu. Šis variantas yra retas ir jį galima rasti tik senuose įrangos modeliuose.
Be aukščiau aprašytų išskirtinių savybių, pavaros diržai yra pagaminti iš gumos arba poliuretano. Pirmasis variantas turi didesnį stiprumo laipsnį, tačiau tai turi įtakos mažam tempimo koeficientui, palyginti su poliuretano mėginiu. Antrasis variantas yra lengvai montuojamas, tačiau jo nusidėvėjimo greitis yra greitesnis nei patvaraus gumos gaminio. Reikalingas diržinės pavaros tipas paprastai nurodomas pagal automatinės skalbimo mašinos prekės ženklą, nes variklio kaištis yra specialiai pritaikytas jos profiliui. Guminiai diržai nuo poliuretano analogų pirmiausia skiriasi spalva.
Diržo žymėjimo supratimas
Skalbimo mašinos 1270 J3 diržinės pavaros žymėjimo paaiškinimas: diržo ilgis 1270 mm, profilis J, pleištų skaičius 3. Visi skalbimo mašinų pavaros gumų gamintojai naudoja vienodą žymėjimą. Pirmieji 4 skaitmenys nurodo diržo ilgį, po jo einanti raidė - jo profilį, o paskutinis skaitmuo - pleištų skaičių. Todėl, jei pažeistas diržas pažymėtas 1965H7 Hutchinson, galite įsigyti dalį iš bet kurio kito gamintojo, tačiau ji turi būti panašaus ilgio, profilio ir įsiuvų skaičiaus.
Renkantis detalę didelę reikšmę turi ir ilgio parametras. Žymėjime šis indikatorius žymimas skaičiais prieš profilio profilį ir pleištų skaičiumi. Pavyzdžiui, diržai su panašiais ženklais 1130 N6 ir 1130 N7, 1276 J4 ir 1276J5 yra beveik identiški. Produktas su daugiau pleištų bus platesnis. Tai sumažina paslydimo tikimybę.
Ne visada įmanoma perskaityti diržo žymes, pavyzdžiui, ilgai naudojant kodą galima tiesiog ištrinti. Esant tokiai situacijai, norėdami pasirinkti reikiamus priedus, atkreipkite dėmesį į pagrindinius parametrus, kurie aptariami toliau. Visų pirma, atsižvelgiama į jungiamojo elemento ilgį. Jei pasirinksite neteisingai, o įsigytas diržas bus trumpesnis arba, atvirkščiai, ilgesnis nei ankstesnis, eksploatacijos metu jis arba nutrūks, arba nuolat nuskris. Tokiu atveju mažai tikėtina, kad galėsite visiškai valdyti įrangą. Reikia atsižvelgti ir į skerspjūvio profilį - H formos netilps ant J formos pritaikyto variklio. Taip pat galite pabandyti paskambinti į techninės priežiūros centrą ir paklausti specialistų, kuris diržas tinka jūsų skalbimo mašinai. Jie paprastai mielai pataria žodžiu.
Skalbimo Mašinos Diržo Keitimas Žingsnis po Žingsnio
How To Remove Washing Machine Transit Bolts | AEG
Pasiruošimas ir saugumas
Prieš bet kokius remonto darbus, susijusius su elektros įranga, būtina atjungti prietaisą nuo elektros tinklo. Taip pat atjunkite mašiną nuo vandens tiekimo ir kanalizacijos linijų. Perkelkite ją į kambario centrą, kad būtų lengviau prieiti prie visų pusių.
Galinių ir šoninių panelių nuėmimas
Norėdami patys pakeisti diržą, turėsime prieiti prie skalbimo mašinos iš galo. Tada turėsime atsukti varžtus, tvirtinančius dangtelį prie skalbimo mašinos galo. Tam reikės standartinio kryžminio atsuktuvo. Kai visi varžtai bus išsukti, galėsime nuimti dangtelį ir, priklausomai nuo modelio, priekį arba šoninę panelę.
Senojo diržo nuėmimas
Atidarome skriemulį. Jei ant jo yra senas diržas, jį nuimkite. Norėdami tai padaryti, traukite jį link savęs ir tuo pačiu metu sukdami skriemulį. Jei diržas paslydo arba nutrūko, jis yra korpuso viduje.
Skriemulio patikra ir nuėmimas (jei reikia)
Apžiūros metu aptikus defektų skriemulyje, detalę reikės pakeisti nauja. Norėdami pakeisti diską, pirmiausia turėsite išimti seną. Šis procesas nėra pats lengviausias - tvirtinimo varžtas, ant kurio tvirtinamas skriemulys, papildomai apdorojamas sandarikliu. Paėmus nedidelį medinį pleištą, jį reikia įspausti į rato kryžių. Tai būtina norint imobilizuoti mechanizmą atsukant varžtus. Aerozolinis tepalas reikalingas sandariklio savybėms pašalinti, todėl užpurškę varžtą kompozicija, turite šiek tiek palaukti, kol sandarinimo masė visiškai ištirps. Norėdami atsukti centrinį varžtą, turėsite jį pašildyti iki raudonumo pūtikliu. Tada apdorokite šią tvirtinimo detalę tepalu, pavyzdžiui, WD-40 arba panašiu techniniu aerozoliu. Po trumpo laiko uždėkite veržliaraktį ant varžto ir atsukite jį, šiek tiek bakstelėdami plaktuku. Užbaigus išmontavimą, jei rate yra akivaizdžių defektų, jis pakeičiamas nauja dalimi. Norėdami tai padaryti, skriemulys uždedamas ant būgno veleno, varžtas apdorojamas sandarikliu ir įsukamas atgal veržliarakčiu.
Naujo diržo uždėjimas
Toliau paimkite diržą, kurį norite sumontuoti. Pirmiausia uždėkite jį ant variklio, tada ant skriemulio. Norėdami uždėti jį ant skriemulio, pirmiausia ištempkite diržą šiek tiek aplink, tada pasukite. Po to sureguliuokite diržą ir įsitikinkite, kad jis tvirtai įstatytas į griovelį. Diržas turėtų būti centruotas ant būgno skriemulio. Po to galite uždėti galinį dangtelį, priveržti varžtus ir atlikti bandomąjį plovimą.
Sankaupa ir testavimas
Pakeitę diržą, patikrinkite skalbimo mašinos veikimą. Pirmiausia rankiniu būdu išgręžkite būgną. Tada, nekeisdami šoninio skydelio, paleiskite gręžimo ciklą ir stebėkite skalbimo mašiną.
Vertikalaus Pakrovimo Skalbimo Mašinos Diržo Keitimas
Vertikalių skalbyklių veikimo principas yra toks pat kaip ir priekinio pakrovimo skalbimo mašinų. Skalbimo mašinų su kolektoriniu varikliu būgną suka pavaros diržas. Iš tiesų, skalbimo mašinos su viršutiniu įkrovimu guminės juostelės pakeitimas yra gana paprastas. Procesas iš esmės nesiskiria nuo to, kas aprašyta anksčiau, tačiau prieiga prie diržo gali būti šiek tiek kitokia - dažniausiai prireiks nuimti šoninę panelę.
Kada Kreiptis į Specialistą?
Skalbimo mašinos pavaros diržą galite pakeisti patys, nekviesdami profesionalo. Jums tereikia atsuktuvo. Tačiau svarbu atsižvelgti, kad bet koks jūsų bandymas remontuoti patys panaikins garantiją. Jei garantija pasibaigusi, diržą galite pakeisti patys. Taip pat, jei gedimo priežastis yra sudėtingesnė (pvz., guolių gedimas, variklio problemos), rekomenduojama kreiptis į kvalifikuotą specialistą. Labai svarbu normuoti tekstilės kiekius, kurie yra skalbiami.
