Šiuolaikinėse šildymo, vėsinimo ir karšto vandens sistemose temperatūros valdymas yra neatsiejamas nuo automatizacijos. Ketureigis maišymo vožtuvas su elektrine pavara yra vienas pagrindinių įrenginių, užtikrinančių sistemos efektyvumą ir ilgaamžiškumą. Šiame straipsnyje aptarsime, kaip šie komponentai veikia ir į ką svarbu atkreipti dėmesį jų eksploatacijos metu.
Kas yra maišymo vožtuvas ir jo pavara?

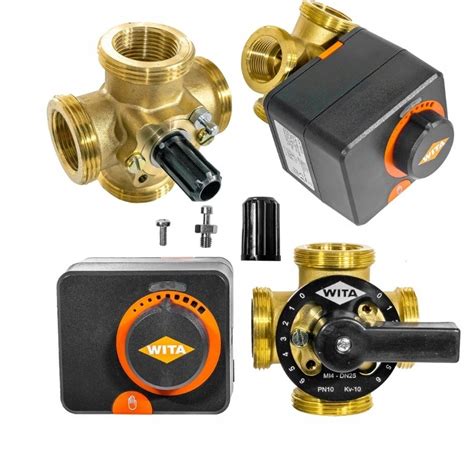

Maišymo vožtuvas (3 arba 4 padėčių) yra skirtas reguliuoti tiekiamo vandens temperatūrą, sumaišant karštą terpę iš katilo su grįžtamąja terpe. Ketureigis vožtuvas pasižymi unikaliu privalumu - jis padidina grįžtamojo vandens temperatūrą į katilą, taip apsaugodamas jį nuo korozijos.
Elektrinė pavara (pvz., AM83) - tai protingas „varikliukas“, kuris automatiškai suka vožtuvo kaištį pagal gautus signalus iš termostato ar valdymo sistemos. Tai leidžia išvengti rankinio reguliavimo ir užtikrina, kad šiluma būtų tiekiama tik ten ir tiek, kiek reikia.
Pavaros AM83 techninės savybės:
- Suderinamumas: tinka daugumai rinkoje esančių vožtuvų (AFRISO, ESBE, Seltron ir kt.).
- Naudojimas: valdo rotacinius maišymo ir rutulinius vožtuvus (iki 90° sukimo kampas).
- Patogumas: turi rankinę svirtį avarinėms situacijoms ir padėties indikatorių.
- Techniniai parametrai: maitinimas 230 V, sukimo momentas 8 Nm, apsaugos klasė IP54.
Montavimo eiga ir svarbios taisyklės
Sėkmingas sistemos veikimas priklauso nuo tikslaus montavimo. Prieš pradedant darbus, būtina išjungti šildymo sistemą ir išleisti slėgį.
- Vožtuvo korpuso montavimas: Būtina atkreipti dėmesį į srauto kryptį, pažymėtą rodykle ant korpuso. Sumontavus atvirkščiai, vožtuvas tinkamai neveiks. Jungtims naudokite tinkamas sandarinimo medžiagas.
- Pavaros fiksavimas: Prieš uždedant pavarą, patikrinkite, ar vožtuvo kaištis sukasi laisvai. Pavara turi tvirtai užsifiksuoti ant kaiščio (turi pasigirsti spragtelėjimas).
- Elektros jungtys: Laikykitės gamintojo schemos. Pavaros paprastai jungiamos prie 230 V kintamos arba 24 V nuolatinės srovės šaltinių. Nenaudokite nepatikimų sujungimo būdų - tik gnybtus.
Servo pavaros koncepcija: daugiau nei tik variklis
Nors terminai „servo pavara“ ir „servomechanizmas“ dažnai painiojami, svarbu suprasti skirtumus. Servo pavara yra tikslus modulių rinkinys, kurį sudaro:
- Servo variklis: Vykdomasis elementas su integruotu enkoderiu.
- Servo stiprintuvas: Valdo variklį, apdorodamas grįžtamojo ryšio duomenis.
- Kabeliai: Ekranuoti maitinimo ir kodavimo laidai.
Priešingai nei pigesni žingsniniai varikliai, servo pavaros turi uždarą grįžtamojo ryšio ciklą, todėl užtikrina itin didelį tikslumą ir pakartojamumą, būtiną pramoninėje automatikoje ar tikslaus temperatūros reguliavimo procesuose.
Dažniausios klaidos ir priežiūra
Netinkamas montavimas yra pagrindinė gedimų priežastis. Dažniausiai pasitaikančios klaidos:
- Neteisinga vožtuvo orientacija srauto atžvilgiu.
- Nepakankamas sandarinimas, vedantis į vėlesnius nuotėkius.
- Suderinamumo trūkumas (nesutampantys sukimo momentai ar jungtys).
- Sistemos neišorinimas po montavimo - likęs oras sukelia triukšmą ir mažina efektyvumą.
Techninė priežiūra turėtų vykti bent kartą per metus. Tikrinkite, ar pavara laisvai juda (išvengiant „prisiklijavimo“ dėl mineralų nuosėdų) ir apžiūrėkite elektros laidus dėl galimos korozijos.
