Ketvirtosios kartos prancūzų minivenas Renault Espace buvo gaminamas 2002-2014 metais. Per šį laikotarpį automobilis buvo kelis kartus atnaujintas. Prailginta versija vadinama Renault Grand Espace. Šiame straipsnyje susipažinsime su visų elektroninių valdymo komponentų vietomis, ypač išsamiai pateiksime informaciją apie saugiklių ir relių blokus, jų schemas, elementų paskirtį ir saugiklį, atsakingą už cigarečių žiebtuvėlį. Saugiklių ir relių skaičius blokuose bei jų schemos gali skirtis priklausomai nuo pagaminimo metų ir automobilio elektros įrangos.
Elektroninių valdymo komponentų vietos
Žemiau pateikiamas išsamus elektroninių valdymo komponentų ir jų vietų sąrašas:
| Nr. | Paskirtis |
|---|---|
| 1 | ABS elektroninis valdymo modulis |
| 2 | Oro kondicionieriaus elektroninis valdymo modulis |
| 3 | Oro kondicionieriaus / šildytuvo ventiliatoriaus variklio valdymo modulis 1 - dugnas |
| 4 | Oro kondicionieriaus / šildytuvo ventiliatoriaus variklio valdymo modulis 2 - dugnas |
| 5 | Oro kondicionieriaus / šildytuvo ventiliatoriaus variklis - dugnas |
| 6 | Antenos stiprintuvas - virš dešiniojo galinio ketvirtinio lango |
| 7 | Šoninio smūgio jutiklio mazgas - vairuotojo pusės B statramstis |
| 8 | Šoninio smūgio jutiklio mazgas - keleivio pusės B statramstis |
| 9 | Apsaugos nuo vagystės valdymo modulis - jei yra |
| 10 | Pagalbinis šildytuvas - dugnas - jei yra |
| 11 | Akumuliatorius |
| 12 | Diagnostikos jungtis (DLC) - centrinė konsolė |
| 13 | Vairuotojo elektra valdomų durelių valdymo modulis |
| 14 | Keleivio durelių maitinimo valdymo modulis |
| 15 | Elektrinio stovėjimo stabdžio valdymo modulis - šalia degalų bako |
| 16 | Elektroninis variklio valdymo modulis |
| 17 | Saugiklių dėžutė, po variklio dangčiu |
| 18 | Saugiklių dėžutė 1 keleivių salone |
| 19 | 2 saugiklių dėžutė keleivių salone - po 1 saugiklių dėžute prietaisų skydelyje |
| 20 | Saugiklių dėžutė H keleivių salone |
| 21 | 4 saugiklių dėžutė keleivių salone (jei yra) |
| 22 | Saugiklių dėžutė po kėbulu, šalia šildytuvo modulio - jei yra |
| 23 | Šoninio pagreičio jutiklis, įskaitant šoninio pagreičio jutiklį (su EZR) - po sėdyne |
| 24 | Kaitinimo žvakių valdymo modulis |
| 25 | Priekinių žibintų valdymo modulis, kairysis (modeliams su ksenoniniais priekiniais žibintais) |
| 26 | Priekinių žibintų valdymo modulis, dešinysis (modeliams su ksenoniniais priekiniais žibintais) |
| 27 | Priekinių žibintų aukščio reguliavimo valdymo blokas (modeliams su ksenoniniais priekiniais žibintais) - įskaitant kėbulo aukščio jutiklį - priekinis |
| 28 | Įsiurbiamo oro šildytuvas - šildytuvo modulyje - jei yra |
| 29 | Garsinis signalas |
| 30 | Uždegimo skaitytuvas |
| 31 | Posūkio signalo / avarinio žibinto relė - integruota į daugiafunkcį modulį |
| 32 | Prietaisų skydelio valdymo blokas - prietaisų skydelyje |
| 33 | Daugiafunkcis valdymo modulis: apsaugos nuo vagystės sistema, garsinis įspėjamasis signalas / skambučio signalas, lempučių patikros sistema, elektra valdomi langai, priekinių žibintų plovimo įrenginys (kai kuriuose modeliuose), variklio imobilizatorius, posūkių signalai, salono apšvietimas, vairo stiprintuvas, lietaus jutiklis, galinio lango valytuvas, šoniniai ir galiniai žibintai, vairo kolonėlės užraktas, padangų slėgio stebėjimo sistema, priekinio stiklo valytuvai |
| 34 | Navigacijos sistemos CD / DVD įrenginys (NIVAV3) - bagažinėje |
| 35 | Navigacijos sistemos valdymo blokas (NIVAV3) |
| 36 | Lauko temperatūros jutiklis - dešiniajame išoriniame veidrodėlyje |
| 37 | Parkavimo sistemos valdymo blokas - už dešiniojo galinio skydelio |
| 38 | Parkavimo sistemos signalas - už dešiniojo galinio skydelio |
| 39 | Lietaus jutiklis - vidiniame galinio vaizdo veidrodėlyje |
| 40 | Centrinės konsolės saugiklių dėžutė |
| 41 | Sėdynės atminties valdymo blokas - po sėdyne |
| 42 | Vairuotojo sėdynės padėties jutiklis - po sėdyne |
| 43 | Vairo kolonėlės užraktas |
| 44 | Vairo padėties jutiklis - po vairu (su ESP) |
| 45 | SRS elektroninis valdymo modulis - centrinėje konsolėje |
| 46 | Kėbulo aukščio jutiklis - priekinis (su ksenoniniais žibintais) - integruotas į ksenoninių žibintų valdymo modulį pakaboje |
| 47 | Kėbulo aukščio jutiklis - galinis (modeliams su ksenoniniais žibintais) - ant pakabos |
| 48 | Galinės durų pavaros relė - jei yra |
| 49 | Elektroninis transmisijos valdymo modulis |
| 50 | Padangų slėgio stebėjimo sistemos signalo imtuvas - po kėbulu |
| 51 | Transporto priemonės greičio jutiklis - ABS valdymo modulis |
| 52 | Kalbos sintezatorius |
| 53 | Šoninio pagreičio jutiklis - įskaitant šoninio pagreičio jutiklį (su ESP) - po sėdyne |

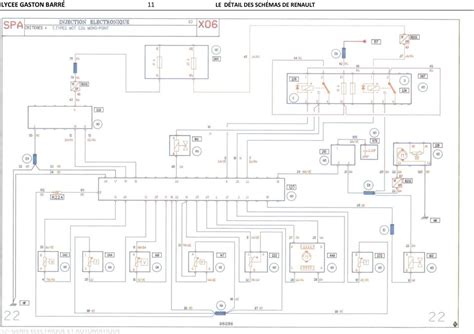

Saugiklių ir relių blokų vietos
„Renault Espace 4“ modelyje yra trys pagrindiniai saugiklių blokai: pagrindinis saugiklių blokas (1) ir kitas (2) po juo vairuotojo pusėje, prietaisų skydelio viršuje. Trečias blokas (3) yra keleivio pusėje, už daiktadėžės.

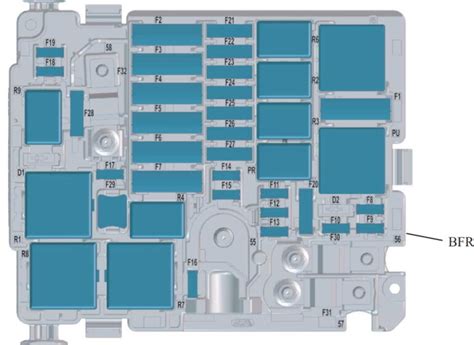

Saugiklių blokas Nr. 1 (vairuotojo pusė, prietaisų skydelio viršuje)
Šiame bloke yra daugybė saugiklių, kurių kiekvienas atsakingas už konkrečias automobilio sistemas. Toliau pateikiamas detalus saugiklių paskirties sąrašas:
| Nr. | Saugiklio priskyrimas | Amperai |
|---|---|---|
| F1 | Tuščia | - |
| F2 | Stovėjimo stabdžio jutiklis, uždegimo skaitytuvas, daugiafunkcis valdymo blokas, starterio jungiklis | 10 A |
| F3 | Priekinių žibintų diapazono reguliatorius, priekinių žibintų diapazono reguliatoriaus valdymo blokas (ksenoniniai žibintai), priekinio stiklo apiplovimo purkštuko šildytuvas, prietaisų skydelis, kalbos sintezatorius | 10 A |
| F4 | Apsaugos nuo vagystės įtaisas, automatinė pavarų dėžė (ATC), centrinis užraktas, šildymas / oro kondicionierius, lietaus jutiklis, salono temperatūros jutiklio ventiliatorius, salono galinio vaizdo veidrodėlis, parkavimo sistema, galinio vaizdo žibintai, apšviesti jungikliai, priekinio stiklo valytuvų variklis | 20 A |
| F5 | Salono lemputės | 15 A |
| F6 | Oro kondicionierius, automatinė pavarų dėžė (ATC), durų užraktai, pastovaus greičio palaikymo sistema, diagnostikos jungtis (DLC), elektriniai veidrodėliai, elektra valdomi langai, šviesų jungiklis, stabdžių žibintai, priekinio stiklo valytuvų / apiplovimo variklis | 20 A |
| F7 | Priekinių žibintų diapazono valdymo blokas (ksenoniniai žibintai), priekinių žibintų diapazono valdymas, prietaisų skydelis, kairieji artimieji žibintai | 15 A |
| F8 | Dešinės pusės žibintai | 7,5 A |
| F9 | Posūkio signalai / avarinis žibintas | 15 A |
| F10 | Garso sistema, elektrinės sėdynės, elektra valdomi langai, prietaisų skydelis, navigacijos sistema, telematika | 10 A |
| F11 | Oro kondicionierius, rūko žibintai, prietaisų skydelis, balso sintezatorius | 30 A |
| F12 | SRS sistema | 5 A |
| F13 | Stabdžių antiblokavimo sistema (ABS) | 5 A |
| F14 | Signalizacija | 15 A |
| F15 | Vairuotojo durų valdymo blokas, elektra valdomi išoriniai veidrodėliai, elektra valdomi langai | 30 A |
| F16 | Keleivio durų valdymo blokas, elektra valdomi langai | 30 A |
| F17 | Galiniai rūko žibintai | 10 A |
| F18 | Šildomi išoriniai veidrodėliai | 10 A |
| F19 | Dešinės pusės artimųjų šviesų žibintas | 15 A |
| F20 | Garso sistema su CD keitikliu, „Renault Espace 4“ cigarečių žiebtuvėliu, prietaisų skydelio ventiliacijos angos apšvietimu, bagažo skyriaus apšvietimu, prietaisų skydelio apšvietimo reguliatoriumi, salono apšvietimu, priekiniu kairiuoju šoniniu gabarito žibintu, numerio ženklo apšvietimu, navigacijos sistema, jungiklių apšvietimu | 7,5 A |
| F21 | Galinio lango apliejiklis, tolimosios šviesos | 30 A |
| F22 | Centrinis užraktas | 30 A |
| F23 | Maitinimo jungtis papildomai įrangai | 15 A |
| F24 | Priedų lizdas (gale), cigarečių žiebtuvėlis | 15 A |
| F25 | Tuščia | - |
Atkreipkite dėmesį, kad saugiklis F24 yra atsakingas už cigarečių žiebtuvėlio veikimą.
Saugiklių blokas Nr. 2 (vairuotojo pusė, prietaisų skydelio apačioje, už prietaisų skydelio)
Šis saugiklių blokas yra įsikūręs už pagrindinio įrenginio ir apima šias funkcijas:
| Nr. | Aprašymas |
|---|---|
| F1 | Priekinių elektra valdomų langų šunto rezistorius |
| F2 | Galinių elektra valdomų langų šunto rezistorius |
| F3 | Priekinių stovėjimo žibintų dienos šviesos šunto rezistorius |
| F4 | Artimųjų šviesų dienos šviesos šunto rezistorius |
| 1 | Rūko žibintų relė |
| 2 | Pagrindinės uždegimo grandinės relė 1 |
| 3 | Galinio lango valytuvo variklio relė |
| 4 | Starterio relė |
| 5 | Pagalbinės uždegimo grandinės relė |
| 6 | Pagrindinės uždegimo grandinės relė 2 |
Saugiklių blokas Nr. 3 (keleivio pusėje, už daiktadėžės)
Šiame bloke yra saugikliai, atsakingi už įvairias keleivio pusės ir kitas svarbias funkcijas:
| Nr. | Aprašymas | Amperai |
|---|---|---|
| F26 | Priekabos elektros jungtis | 30 A |
| F27 | Stoglangis | 30 A |
| F28 | Akumuliatoriaus srovės valdymo relė (kai kuriuose modeliuose) | 15 A |
| F29 | Galiniai elektra valdomi langai | 30 A |
| F30 | Vairo padėties jutiklis | 5 A |
| F31 | Stoglangio uždangalas | 30 A |
| F32 | Išleidimas | - |
| F33 | Tuščia | - |
| F34 | Elektra valdoma sėdynė - vairuotojo pusė | 15 A |
| F35 | Šildoma priekinė sėdynė | 20 A |
| F36 | Elektra valdoma sėdynė - vairuotojo pusė | 20 A |
| F37 | Elektra valdoma sėdynė - keleivio pusė | 20 A |
| 1 | Oro kondicionieriaus relė | - |
| 2 | Elektra valdomos sėdynės relė | - |
| 3 | Priekinių žibintų plovimo siurblio relė | - |
| 4 | Stabdžių žibintų relė | - |
| 5 | Dienos žibintų relė 1 | - |
| 6 | Dienos žibintų relė 2 | - |
| 7 | Akumuliatoriaus srovės valdymo relė (kai kuriuose modeliuose) | - |

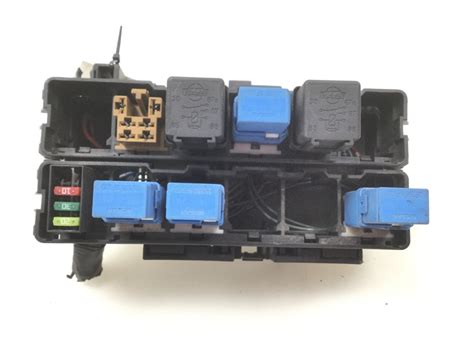

Saugiklių blokas po variklio dangčiu
Variklio skyriuje taip pat yra saugiklių blokas, kuriame yra svarbūs saugikliai ir relės, susijusios su variklio veikimu ir kitomis pagrindinėmis sistemomis.
| Nr. | Saugiklių priskyrimas | Srovė |
|---|---|---|
| 1 | Automatinė pavarų dėžė | 7,5 A |
| 2 | Tuščia | - |
| 3 | Variklio valdymo sistema | 30 A |
| 4 | Automatinė pavarų dėžė | 5 A / 15 A |
| 5 | Stabdžių stiprintuvo vakuuminio siurblio relė (F4Rt) | 30 A |
| 6 | Variklio valdymo sistema | 10 A |
| 7 | Tuščia | - |
| 8 | Tuščia | - |
| 9 | Klimato kontrolės sistema | 20 A |
| 10 | Stabdžių antiblokavimo sistema (ABS), stabilumo kontrolės sistema | 20 A / 30 A |
| 11 | Signalizacija | 20 A / 30 A |
| 12 | Išleidimas | - |
| 13 | Aušinimo skysčio šildytuvai - jei yra | 70 A |
| 14 | Aušinimo skysčio šildytuvai - jei yra | 70 A |
| 15 | Ventiliatoriaus variklio valdymas | 60 A |
| 16 | Priekinių žibintų ploviklis, šildomas galinis langas, daugiafunkcis valdymo blokas | 40 A |
| 17 | Stabdžių antiblokavimo sistema (ABS) / stabilumo kontrolės sistema | 40 A |
| 18 | Kombinuotas jungiklis, dienos žibintai, daugiafunkcis valdymo blokas | 70 A |
| 19 | Šildytuvas / oro kondicionierius, daugiafunkcis valdymo blokas | 70 A |
| 20 | Akumuliatoriaus maitinimo valdymo relė (kai kuriuose modeliuose), kombinuotas jungiklis (kai kuriuose modeliuose), dienos žibintai, daugiafunkcis valdymo blokas | 60 A |
| 21 | Elektra valdomos sėdynės, daugiafunkcis valdymo blokas, saugiklių / relių dėžutė, centrinė konsolė, stoglangis | 60 A |
| 22 | Šildomas priekinis stiklas (kai kuriuose modeliuose) | 80 A |
| 23 | Priekinio stiklo valytuvas, elektrinis stovėjimo stabdys | 60 A |
Relės
Automobilyje taip pat naudojamos įvairios relės, kurios valdo didesnės galios grandines. Toliau pateikiamas relių tipų ir jų priskirtų komponentų sąrašas:
Relės (1 tipas)
- R1: Pagalbinio šildytuvo relė
- R2: Elektrinis vandens siurblys
- R3: Oro kondicionieriaus ventiliatoriaus relė
- R4: Tuščia
- R5: Tuščia
- R6: Kuro siurblys
- R7: Šildytuvo relė (išmetamųjų dujų ventiliacijos sistema)
- R8: Įpurškimo blokavimas
- R9: Stūmoklinio kompresoriaus relė
- R10: Oro kondicionieriaus ventiliatoriaus relė
- R11: Papildomo šildytuvo relė 2
Relės (2 tipas)
- R1: Aušinimo skysčio šildytuvo relė
- R2: Aušinimo ventiliatoriaus relė (be oro kondicionieriaus, -01/03)
- R3: Stabdžių stiprintuvo vakuuminis siurblys (F4 Rt)
- R4: Stabdžių stiprintuvo vakuuminis siurblys
- R5: Aušinimo skysčio šildytuvo relė 3 - (-01/03, jei yra)
- R6: Kuro siurblio relė
- R7: Karterio ventiliacijos šildytuvo relė (F4 Rt)
- R8: Variklio valdymo relė
- R9: Aušinimo ventiliatoriaus relė 1 - (su oro kondicionieriumi, -01/03)
- R10: Radiatoriaus ventiliatoriaus relė 2
- R11: Aušinimo skysčio šildytuvo relė 2 - (-01/03, jei yra)
Diagnostika ir saugumas
Renault Espace 4, dažnai vadinamas pirmuoju pasaulyje masinės gamybos minivenu, yra sudėtingas automobilis, kurio elektroninės sistemos reikalauja tinkamos priežiūros ir priežiūros. Svarbi diagnostikos priemonė yra diagnostikos jungtis (DLC), kuri leidžia prieiti prie automobilio elektroninių sistemų ir atlikti diagnostiką bei nustatymus.
„Renault Espace IV“ – saugiklių dėžutės vieta prietaisų skydelyje
Naudojant diagnostikos įtaiso lizdą, svarbu suprasti galimus rizikos veiksnius. Prijungus elektroninius priedus prie diagnostikos lizdo, galima rimtai pažeisti transporto priemonės elektronines sistemas. Dėl šios priežasties, siekiant užtikrinti jūsų saugumą, rekomenduojama naudoti tik gamintojo patvirtintus elektroninius priedus. Būtina pasitarti su patvirtintu gamintojo atstovu dėl tinkamų priedų pasirinkimo.
Papildomos elektrinės ir elektroninės įrangos montavimas reikalauja ypatingo dėmesio. Prieš įrengdami tokį prietaisą, ypač signalų siųstuvą / imtuvą, kurio svarbūs parametrai yra dažnių ruožas, galios lygis, antenos padėtis ir kt., įsitikinkite, jog jis tinka jūsų automobiliui. Visada pasikonsultuokite su šio ženklo automobilių atstovu.
Prieš prijungdami bet kokį priedą prie lizdo, būtina užtikrinti, kad nebus viršyta maksimali galia, leidžiama tam lizdui. Viršijus leistiną galią, gali kilti gaisras. Todėl ypač svarbu atidžiai patikrinti garso ir vaizdo prietaisų bei kitos papildomos įrangos lizdų galios reikalavimus.
Visus automobilio elektros ir (arba) elektroninės grandinės darbus gali atlikti tik kvalifikuotas specialistas. Netinkamai prijungus ir (arba) sumontavus gamintojo nepatvirtintus elektros / elektroninius priedus, gali kilti rimtų pasekmių:
- Gali būti sugadinta elektros ir (arba) elektronikos įranga.
- Gali būti sugadintos prie jos prijungtos dalys.
- Gali būti renkami ir naudojami automobilio duomenys.
- Gali būti pažeistas privatumas (asmens duomenų keitimas, naikinimas arba neteisėta prieiga prie jų).
- Gali būti panaikintas leidimas pradėti eksploatuoti.
Šie veiksmai kelia sunkių nelaimingų atsitikimų ir privatumo pažeidimo pavojų. Jei ateityje automobilyje bus sumontuota elektros įranga, pasirūpinkite gauti informaciją apie šio saugiklio nominalą ir vietą. Tai padės greitai ir efektyviai spręsti galimus elektros sistemos gedimus.
