Tinkamai veikiančios priekabos šviesos yra neatsiejama saugaus ir teisėto priekabos naudojimo dalis. Jos užtikrina, kad kiti eismo dalyviai pastebėtų jūsų priekabą bet kokiomis sąlygomis ir suprastų jūsų ketinimus - stabdymą, posūkius ar atbulinę eigą. Šiame straipsnyje detaliai aptarsime visus svarbiausius aspektus, susijusius su priekabos šviesų pajungimu, nuo pagrindinių komponentų iki praktinių patarimų ir informacijos apie stabdžių valdymo vožtuvus.

Kodėl svarbu teisingai pajungti priekabos laidyną?

Netinkamas priekabos laidų pajungimas gali sukelti daugybę problemų, pradedant nuo neveikiančių žibintų ir posūkių signalų, baigiant trumpaisiais jungimais ir net gaisrais. Veikianti apšvietimo sistema yra būtina saugiam eismui, ypač tamsiu paros metu ar esant blogoms oro sąlygoms. Be to, netinkamai pajungti laidai gali pažeisti automobilio elektros sistemą ir sukelti brangiai kainuojančius remonto darbus.

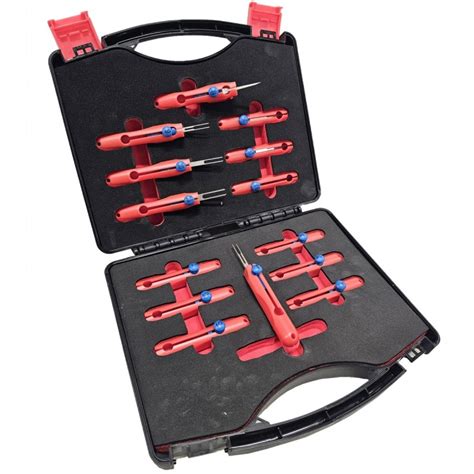

Pagrindiniai komponentai ir įrankiai priekabos šviesų pajungimui

Norint tinkamai pajungti priekabos šviesas, reikalingi šie pagrindiniai komponentai ir įrankiai:

• Farkopas (vilkimo įtaisas): Tai prie automobilio tvirtinamas įtaisas su specialiu lizdu priekabos laidų jungčiai.
• Priekabos laidų jungtis (kištukas): Paprastai būna 7 arba 13 kontaktų ir jungia priekabos apšvietimo sistemą su automobilio elektros sistema.
• Automobilio laidų lizdas (rozetė): Prie farkopo pritvirtintas lizdas, į kurį įstatomas priekabos kištukas.
• Laidai: Reikalingi tinkamo skerspjūvio laidai, atsižvelgiant į apkrovą. Geriausia naudoti specialius laidus, skirtus automobilių elektros sistemoms.
• Jungtys: Izoliuotos jungtys, skirtos laidams sujungti.
• Izoliacinė juosta: Laidų izoliavimui.
• Multimetras (testeris): Elektros grandinės patikrinimui.
• Replės: Laidų užspaudimui ir atjungimui.
• Atsuktuvas: Tvirtinimo elementams atsukti ir prisukti.
• Litavimo įranga (rekomenduojama): Patikimesniam laidų sujungimui.

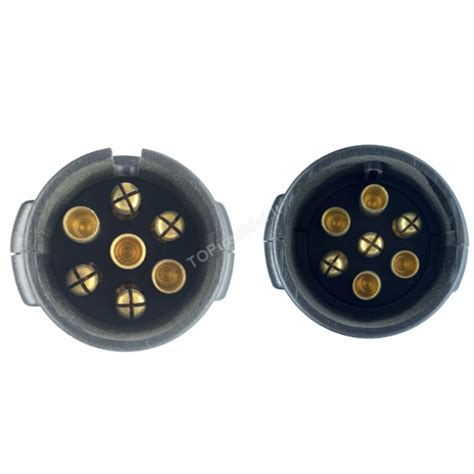

Priekabos šviesų jungčių tipai: 7 ir 13 kontaktų

Populiariausi yra du priekabos šviesų jungčių tipai: 7 kontaktų ir 13 kontaktų. Kiekvienas tipas turi savo privalumų ir trūkumų, todėl svarbu pasirinkti tinkamą, atsižvelgiant į jūsų poreikius.

7 kontaktų jungtis

Tai labiausiai paplitęs tipas, ypač senesnėse priekabose. 7 kontaktų jungtis palaiko pagrindines apšvietimo funkcijas, tokias kaip:

• Posūkio signalai (kairysis ir dešinysis)
• Stabdžių žibintai
• Gabaritiniai žibintai (priekiniai ir galiniai)
• Numerio apšvietimas
• Masė
• Rūko žibintai (dažnai jungiami kartu su gabaritiniais žibintais, kadangi atskiro kontakto nėra).

7 kontaktų jungtis yra paprastesnė ir pigesnė, tačiau ji neturi papildomų funkcijų, tokių kaip atbulinės eigos žibintas ar nuolatinis maitinimas. Ji taip pat yra pakankama mažesnėms priekaboms be papildomų elektros prietaisų.

13 kontaktų jungtis

Ši jungtis yra modernesnė ir universalesnė. Ji palaiko visas 7 kontaktų jungties funkcijas, taip pat papildomas:

• Atbulinės eigos žibintas
• Nuolatinis maitinimas (pvz., vidaus apšvietimui priekaboje ar akumuliatoriaus įkrovimui)
• Maitinimas įjungus degimą (pvz., šaldytuvui priekaboje)
• Papildoma masė

13 kontaktų jungtis yra brangesnė ir sudėtingesnė pajungti, tačiau ji suteikia daugiau galimybių ir funkcionalumo, ypač jei priekaboje yra daug elektros įrangos (pvz., kemperiams ar priekaboms su akumuliatoriais). 13 kontaktų jungtis yra patikimesnė ir saugesnė, nes kiekviena funkcija turi atskirą kontaktą. Tai sumažina trumpųjų jungimų riziką ir užtikrina stabilų elektros tiekimą. Tačiau, jei automobilis turi 7 kontaktų lizdą, o priekaba - 13 kontaktų kištuką arba atvirkščiai, reikalingas adapteris.

Priekabos šviesų pajungimo schemos

Toliau pateikiamos tipinės 7 ir 13 kontaktų jungčių schemos. Svarbu griežtai laikytis šių schemų, kad užtikrintumėte tinkamą šviesų veikimą ir išvengtumėte trumpojo jungimo. Svarbu atkreipti dėmesį, kad laidų spalvos gali skirtis priklausomai nuo gamintojo. Visada patikrinkite konkretaus automobilio ir priekabos gamintojo dokumentaciją, kad užtikrintumėte teisingą laidų pajungimą.

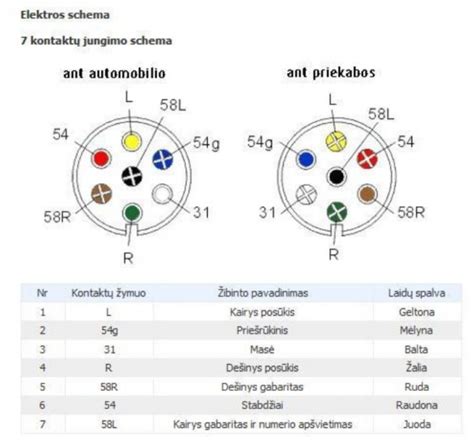

7 kontaktų jungties schema

13 kontaktų jungties schema

Žingsnis po žingsnio: priekabos šviesų pajungimo instrukcija

Ši instrukcija apima pagrindinius priekabos šviesų pajungimo etapus. Prieš pradėdami, įsitikinkite, kad turite visus reikiamus komponentus ir įrankius.

1. Atsijunkite automobilio akumuliatorių: Tai svarbu norint išvengti trumpojo jungimo ir elektros smūgio. Paprastai pakanka atjungti neigiamą (-) gnybtą.
2. Raskite automobilio laidų lizdą (rozetę): Jis paprastai būna prie farkopo arba tvirtinamas prie jo.
3. Identifikuokite laidus: Naudodami multimetrą arba automobilio elektros schemą, nustatykite, kuris laidas atsakingas už kurią funkciją (posūkis, stabdys, gabaritas ir t.t.).
4. Pajunkite laidus: Atsargiai prijunkite priekabos laidų jungties laidus prie automobilio laidų lizdo laidų. Naudokite jungtis arba lituokite laidus, kad užtikrintumėte patikimą sujungimą.
5. Izoliuokite jungtis: Apvyniokite visas jungtis izoliacine juosta, kad apsaugotumėte nuo trumpojo jungimo ir korozijos. Naudokite tik kokybišką izoliacinę juostą, nes nepatikimas produktas gali atšokti nuo drėgmės ar esant žemai temperatūrai, tokiu atveju gali kilti trumpojo jungimo grėsmė.
6. Patikrinkite jungtis: Dar kartą patikrinkite, ar visos jungtys yra tvirtos ir tinkamai izoliuotos.
7. Prijunkite automobilio akumuliatorių: Atsargiai prijunkite akumuliatorių.
8. Patikrinkite šviesas: Įjunkite automobilio šviesas ir patikrinkite, ar visos priekabos šviesos veikia tinkamai (posūkiai, stabdžiai, gabaritai, numerio apšvietimas, atbulinės eigos žibintas, jei yra).

Dažniausios problemos ir jų sprendimai

Pajungiant priekabos šviesas, gali kilti įvairių problemų. Štai keletas dažniausių ir jų sprendimai:

• Šviesos neveikia: Patikrinkite, ar tinkamai prijungti laidai, ar nėra trumpojo jungimo, ar neperdegė saugikliai.
• Šviesos mirksi netinkamai: Patikrinkite masės jungtį, ar ji yra tvirta ir patikima.
• Perdegę saugikliai: Patikrinkite, ar nėra trumpojo jungimo laiduose.
• Skirtingų šviesų veikimas vienu metu: Patikrinkite, ar laidai nesusimaišę.

Jei nepavyksta išspręsti problemos savarankiškai, kreipkitės į specialistą.

Saugos patarimai

• Visada atjunkite automobilio akumuliatorių prieš pradėdami dirbti su elektros sistema.
• Naudokite tik tinkamo skerspjūvio laidus, atsižvelgiant į apkrovą.
• Užtikrinkite, kad visos jungtys būtų tvirtos ir tinkamai izoliuotos.
• Reguliariai tikrinkite priekabos šviesas, kad įsitikintumėte, jog jos veikia tinkamai.
• Naudokite izoliuotus įrankius, dėvėkite apsauginius akinius ir dirbkite gerai apšviestoje vietoje.
• Jei nesate tikri dėl savo gebėjimų, kreipkitės į specialistą.

Alternatyvūs sprendimai ir modernizavimas

Belaidės priekabos šviesos

Jei nenorite vargti su laidais, galite naudoti belaidžius priekabos šviesų sprendimus. Šios sistemos naudoja radijo bangas arba Bluetooth ryšį, kad perduotų signalus iš automobilio į priekabos šviesas. Belaidės sistemos yra lengvai montuojamos ir naudojamos, tačiau jos gali būti brangesnės ir jautresnės trukdžiams. Belaidžiai žibintai yra maitinami baterijomis ir gali veikti kelias valandas.

LED žibintai

Jei norite pagerinti priekabos apšvietimą, galite pakeisti senus žibintus į LED žibintus. LED žibintai yra ryškesni, taupesni ir ilgaamžiškesni nei tradiciniai žibintai. Jie taip pat sunaudoja mažiau energijos, todėl mažiau apkrauna automobilio elektros sistemą.

Priekabos stabdžių valdymo vožtuvas

Priekabos valdymo vožtuvas yra svarbus komponentas, leidžiantis kontroliuoti priekabos stabdžius, ypač kai naudojama pneumatinė stabdžių sistema. Jis yra atsakingas už suspausto oro tiekimą ir valdymą, užtikrinant stabdžių veikimą tiek įprastai, tiek avarijos atveju.

Vožtuvo tipai ir veikimo principas

Vožtuvai gali būti vieno arba dviejų laidų jungties tipo. Jie valdo suspaustą orą, nukreipdami jį iš automobilio į priekabos stabdžių sistemą. Veikiant stabdžiams, oras patenka į vožtuvą ir per atitinkamas linijas pasiekia stabdžių cilindrus priekaboje. Kritiniu atveju, pavyzdžiui, nutrūkus oro linijai, vožtuvas automatiškai suaktyvina priekabos stabdžius.

Dažniausios problemos priekabos stabdžių sistemoje

Problemos gali kilti dėl netinkamo laidų sujungimo, oro nuotėkių, sugedusių vožtuvų ar kitų komponentų. Pavyzdžiui, jei po priekabos atjungimo oras iš jos neatbėga, tai gali reikšti problemą su atjungimo vožtuvu. Jei stabdant automobiliu priekabos stabdžiai neveikia, gali būti netinkamai sujungti laidai arba problema su valdymo vožtuvu.

Teisiniai aspektai

Svarbu žinoti, kad priekabos šviesos turi atitikti tam tikrus teisinius reikalavimus. Pavyzdžiui, stabdžių žibintai turi būti raudonos spalvos, o posūkių signalai - geltonos. Taip pat priekaba turi turėti numerio apšvietimą. Prieš naudodami priekabą, įsitikinkite, kad visos šviesos atitinka galiojančius įstatymus.

Specialūs moduliai ir borto kompiuterio suderinamumas

Šiuolaikiniuose automobiliuose su sudėtingomis elektros sistemomis, prijungus priekabą tiesiogiai prie automobilio laidų, gali atsirasti problemų dėl borto kompiuterio. Borto kompiuteris gali aptikti papildomą apkrovą ir išjungti kai kurias funkcijas arba rodyti klaidas. Tokiais atvejais rekomenduojama naudoti specialius priekabos modulius (dar vadinamus "smart bypass relays").

Šie moduliai yra skirti izoliuoti priekabos elektros sistemą nuo automobilio elektros sistemos ir užtikrinti, kad borto kompiuteris nepastebėtų prijungimo prie priekabos laidų sistemos. Moduliai taip pat gali apsaugoti automobilio elektros sistemą nuo trumpųjų jungimų priekaboje. Panaudojus tokį elektrinį kablio modulį, automobilio galiniams žibintams perduodama elektros srovė veiks tik kaip signalas - trigeris, sužad

Priekabos elektros jungties schema ir pajungimo instrukcija

Tinkamai veikiančios priekabos šviesos yra neatsiejama saugaus ir teisėto priekabos naudojimo dalis. Jos užtikrina, kad kiti eismo dalyviai pastebėtų jūsų priekabą bet kokiomis sąlygomis ir suprastų jūsų ketinimus - stabdymą, posūkius ar atbulinę eigą.

Pagrindiniai komponentai ir įrankiai

Norint tinkamai pajungti priekabos šviesas, reikalingi šie komponentai ir įrankiai:

• Farkopas (vilkimo įtaisas): Prie automobilio tvirtinamas įtaisas.
• Priekabos laidų jungtis (kištukas): 7 arba 13 kontaktų.
• Automobilio laidų lizdas (rozetė): Tvirtinama prie farkopo.
• Laidai: Tinkamo skerspjūvio, skirti automobilių elektros sistemoms.
• Įrankiai: Multimetras (testeris), replės laidų užspaudimui, atsuktuvas, litavimo įranga (rekomenduojama patikimesniam sujungimui) bei izoliacinė juosta.

Priekabos šviesų jungčių tipai

Populiariausi yra du jungčių tipai, skirti skirtingiems poreikiams:

7 kontaktų jungtis

Tai labiausiai paplitęs tipas, naudojamas pagrindinėms funkcijoms: posūkiams, stabdžių žibintams, gabaritiniams žibintams, numerio apšvietimui ir masei. Ši jungtis yra paprastesnė ir pigesnė, tačiau neturi atbulinės eigos žibinto ar nuolatinio maitinimo funkcijos.

13 kontaktų jungtis

Modernesnė ir universalesnė jungtis. Be 7 kontaktų funkcijų, ji papildomai palaiko atbulinės eigos žibintą, nuolatinį maitinimą (pvz., šaldytuvui) bei turi papildomą masę. Tai būtina priekaboms su daug elektros įrangos.

Jungčių schemos

Svarbu griežtai laikytis schemų, kad išvengtumėte trumpojo jungimo. Pastaba: laidų spalvos gali skirtis priklausomai nuo gamintojo.

Montavimo eiga ir saugumas

1. Atjunkite akumuliatorių: Tai būtina norint išvengti trumpojo jungimo ir elektros smūgio.
2. Identifikuokite laidus: Naudodami multimetrą, nustatykite kiekvieno automobilio laido paskirtį.
3. Pajungimas: Sujunkite priekabos laidus su automobilio rozete, naudodami litavimą arba patikimas jungtis.
4. Izoliacija: Kiekvieną sujungimą kruopščiai izoliuokite, kad apsaugotumėte nuo korozijos.
5. Patikrinimas: Prijunkite akumuliatorių ir įjunkite visas šviesas: posūkius, stabdžius, gabaritus ir atbulinės eigos žibintą.

Svarbu žinoti: CAN-BUS sistemos

Naujesniuose automobiliuose galiniai žibintai valdomi automobilio kompiuterio. Tiesioginis laidų pajungimas gali sukelti klaidas, nes kompiuteris aptiks padidėjusį srovės suvartojimą. Tokiu atveju būtina montuoti specialų priekabos modulį, kuris veikia kaip signalų „trigeris“ ir neapkrauna automobilio elektros grandinės.

Dažniausiai užduodami klausimai

• Ar galiu naudoti adapterį? Taip, 7 ir 13 kontaktų sistemoms suderinti naudojami specialūs adapteriai.
• Ką daryti, jei šviesos mirksi netinkamai? Dažniausia priežastis - prastas masės kontaktas, patikrinkite sujungimus.
• Ar galima montuoti kablį patiems? Taip, jei vadovaujatės montavimo instrukcija ir naudojate dinamometrinį raktą reikiamai jėgai užtikrinti.
