Dažnai automobilio savininkai susiduria su situacija, kai reikia atlikti smulkius remonto darbus, tačiau trūksta informacijos apie automobilio elektrinę sistemą, ypač apie saugiklių bloką ir jo schemas. Šiame straipsnyje gilinsimės į Peugeot 406 modelio saugiklių bloką, pateiksime naudingos informacijos ir sprendimų, kaip spręsti dažniausiai pasitaikančias problemas.
Peugeot 406 buvo gaminamas sedano, universalo ir kupė kėbulais 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 ir 2004 metais. Per šį laikotarpį automobilis buvo kelis kartus atnaujinamas. Buvo gaminami pereinamieji modeliai, o nuo 2001 m. pasirodė serija su visiškai nauja multipleksine laidų sistema. Dėl šios priežasties egzistuoja kelios saugiklių dėžučių vykdymo schemos.
Nors oficialūs automobilių dalių katalogai ir standartiniai dalių pavadinimai yra svarbūs, praktikoje pirkėjai dažnai ieško dalių pagal konkrečias problemas ar simptomus. Jei nežinote, kokia Peugeot autodetalė yra reikalinga, nerandate jos parduotuvėje ar paieškoje, visada verta susisiekti su specialistais. Jie patars, atsakys į klausimus ir padės surasti tinkamiausią sprendimą.
Peugeot 406 Saugiklių Schemos ir Dažnos Problemos

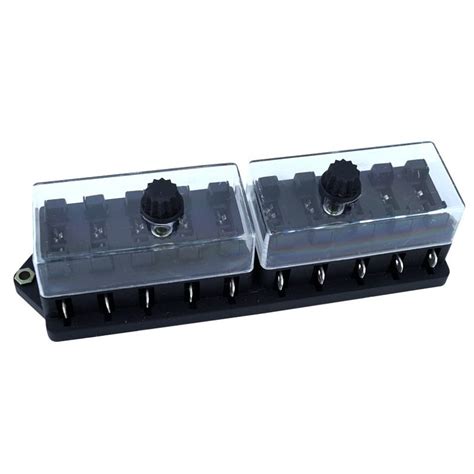

Variklio Skyriaus Saugiklių Blokas
Po variklio gaubtu saugikliai gali būti išdėstyti ne tik vienoje dėžutėje, o jų vieta priklauso nuo automobilio komplektacijos ir pagaminimo metų. Žemiau pateikiamos dažniausiai pasitaikančios Peugeot 406 variklio skyriaus saugiklių dėžučių ir jų schemų variantai.
Tipas 1
| Pavadinimas | Srovė | Paskirtis |
|---|---|---|
| FM1 | 50A | Apsaugos sistema |
| FM2 | 50A | Apsaugos sistema (grandė nuo užvedimo spynos) |
| FM3 | 50A | Pagrindinio saugiklių bloko maitinimas |
| FM4 | 50A | Šviesų jungiklis |
| FM5 | 50A | |
| FM6 | 20/40A | Ventiliatorius 1 |
| FM7 | 20/40A | Ventiliatorius 2 |
| FM8 | 40A | Elektrinis stiklo šildytuvas |
| 1 | 20A | Automatinės transmisijos ECU, automatinės transmisijos pavarų svirties padėties selektorius |
| 2 | 10A | ABS |
| 3 | 25A | Veikiantis variklis |
| 4 | 20A | Dviguba relė 12 vožtuvų turbininis dyzelinis 2.1 litro ir V6 24 vožtuvų 2.0 litro turbininis su kuro įpurškimu, variklio ECU V6 2 litrai su turbokompresoriumi ir kuro įpurškimu |
| 5 | 15A | Garso signalas |
| 6 | 10A | |
| 7 | 15A | Priekinių žibintų apiplovimo laikmatis |
| 8 | ||
| 9 | 10A | Lambda zondas |
| 10 | 10A | Kuro siurblys |
| 11 | ||
| 12 | 10A | Kairysis rūko žibintas |
| 13 | ||
| 14 | 10A | Kairysis tolimųjų šviesų žibintas |
| 15 | 10A | Dešinysis tolimųjų šviesų žibintas |
Tipas 2
| Nr. | Paskirtis |
|---|---|
| 1 (10A) | Atbulinės eigos žibintai, dviguba įpurškimo relė, alyvos temperatūros jutiklis, alyvos lygio jutiklis, oro kondicionieriaus kompresorius. |
| 2 (15A) | Kuro siurblys, kuro garų rekuperacijos solenoidinis vožtuvas. |
| 3 (10A) | Elektroninis blokas. |
| 4 (10A) | Variklio ir automatinės transmisijos kompiuteris. |
| 5 (10A) | Kietųjų dalelių filtro kompiuteris (FAP), galinio valytuvo relė. |
| 6 (15A) | Priekiniai rūko žibintai. |
| 7 (20A) | Priekinių žibintų apiplovikliai. |
| 8 (20A) | Tiesioginio įpurškimo benzininio variklio kompiuteris, sankabos pedalas. |
| 9 (15A) | Kairysis artimųjų šviesų žibintas. |
| 10 (15A) | Dešinysis artimųjų šviesų žibintas. |
| 11 (10A) | Kairysis tolimųjų šviesų žibintas. |
| 12 (10A) | Dešinysis tolimųjų šviesų žibintas. |
| 13 (15A) | Garso signalas. |
| 14 (10A) | Priekinio ir galinio lango apiplovimo siurblys. |
| 15 (30A) | Uždegimo ritė, valytuvas, deguonies jutiklis, alyvos slėgio jutiklis, įpurškimo sistema. |
| 16 (30A) | Kompresorius, alyvos temperatūros matuoklis, alyvos lygio matuoklis, stabdžių žibintai, generatorius, dyzelino vandens patekimo jutiklis, įpurškimo kompiuterio valdymo relė. |
| 17 (30A) | Elektrinis keleivio sėdynės reguliavimas. |
| 18 (40A) | A/C ventiliatorius, starteris, lėto greičio priekinio stiklo valytuvas. |
Tipas 3
| Nr. | Srovė | Apsaugotos grandinės |
|---|---|---|
| 1 | 10 | Atbulinės eigos žibintai, dviguba įpurškimo relė, alyvos temperatūros jutiklis, alyvos lygio jutiklis, oro kondicionieriaus kompresorius. |
| 2 | 15 | Kuro siurblys, kuro garų rekuperacijos solenoidinis vožtuvas. |
| 3 | 10 | Elektroninis blokas. |
| 4 | 10 | Variklio ir automatinės transmisijos kompiuteris. |
| 5 | 10 | Kietųjų dalelių filtro kompiuteris (FAP), galinio valytuvo relė. |
| 6 | 15 | Priekiniai rūko žibintai. |
| 7 | 20 | Priekinių žibintų apiplovikliai. |
| 8 | 20 | Tiesioginio įpurškimo benzininio variklio kompiuteris, sankabos pedalas. |
| 9 | 15 | Kairysis artimųjų šviesų žibintas. |
| 10 | 15 | Dešinysis artimųjų šviesų žibintas. |
| 11 | 10 | Kairysis tolimųjų šviesų žibintas. |
| 12 | 10 | Dešinysis tolimųjų šviesų žibintas. |
| 13 | 15 | Garso signalas. |
| 14 | 10 | Priekinio ir galinio lango apiplovimo siurblys. |
| 15 | 30 | Uždegimo ritė, valytuvas, deguonies jutiklis, alyvos slėgio jutiklis, įpurškimo sistema. |
| 16 | 30 | Kompresorius, alyvos temperatūros jutiklis, alyvos lygio jutiklis, stabdžių žibintai, generatorius, vandens patekimo jutiklis į dyzelinį kurą, įpurškimo kompiuterio valdymo relė. |
| 17 | 30 | Elektrinis keleivio sėdynės padėties reguliavimas. |
| 18 | 40 | Oro kondicionieriaus ventiliatorius, starteris, lėto greičio priekinio stiklo valytuvas. |
Dauguma relių yra variklio skyriaus relių ir saugiklių dėžutėje arba prietaisų skydelio apačioje, vairuotojo pusėje, išskyrus: stoglangio relę, valytuvo relę, radiatoriaus ventiliatoriaus relę.
Keleivių Salono Saugiklių Blokas
Norėdami pasiekti keleivių salono saugiklių bloką, pasukite atitinkamus varžtus, o jei yra svirtis, patraukite ją.
Tipas 1
| Nr. | Srovė | Paskirtis |
|---|---|---|
| 1 | 20/30A | Cigaro uždegiklis |
| 2 | 10A | Radiatoriaus skysčio lygio jutiklis, kuro filtro vandens buvimo jutiklis (dyzelinis variklis), maitinimas grandinei po variklio paleidimo, prietaisų skydelis, kelionės kompiuteris, elektroninė apsaugos sistema, vairo stiprintuvas, katalizatoriaus šildymo elektroninis valdymo blokas (ECU), greičio valdymo bloko sąsaja. |
| 3 | 10A | ECU ir elektroninis pakabos valdymo jungiklis. |
| 4 | 5A | Priekiniai kairieji, galiniai dešinieji gabaritiniai žibintai. |
| 5 | 10A | Priekinių žibintų valdymas, priekinių žibintų apiplovikliai, artimųjų šviesų indikatoriaus apšvietimas prietaisų skydelyje, dešinieji gabaritiniai žibintai. |
| 6 | 15A | ECU automatinė transmisija, įjungtos pavaros jutiklis. |
| 7 | 20A | Priekabos laidų instaliacija. |
| 8-9 | 5A | Priekiniai dešinieji, galiniai kairieji gabaritiniai žibintai, priminimas apie pamirštas įjungtas šviesas. |
| 10 | 30A | Sėdynės atminties maitinimo grandinė. |
| 11 | 30A | Priekinė kairioji sėdynė. |
| 12 | 15A | Atbulinės eigos žibintas, oro kondicionierius, signalizacijos ECU, sirena, stabdžių žibintai, elektrinis durų užrakto relė. |
| 13 | 30A | Priekinė dešinioji sėdynė. |
| 14 | 30A | Galinio lango elektrinis langas. |
| 15 | 20A | Centrinio užrakto ECU, radijo atmintis, ventiliatoriaus relė, Bitron dviguba relė, sėdynės atminties ECU, apsaugos nuo vagystės signalizacijos ECU, apsaugos nuo vagystės signalizacijos relės maitinimo grandinė, infraraudonųjų spindulių ir radijo nuotolinio valdymo pulteliai. |
| 16 | 10A | Radijas. |
| 17 | ||
| 18 | 5A | Galiniai rūko žibintai. |
| 19 | 5A | Salono apšvietimo jungiklių apšvietimas, valdymo pulto apšvietimas, prietaisų skydelio ir reostato apšvietimas. |
| 20 | 10A | Kairysis artimųjų šviesų žibintas. |
| 21 | 10A | Kompresoriaus išjungimo relė, kompresorius, slėgio jungiklis, dienos šviesos žibintai, maksimalaus ventiliatoriaus greičio relė, oro kondicionieriaus valdymas, salono temperatūros jutiklis. |
| 22 | 20A | Galinio lango valytuvas. |
| 23 | ||
| 24 | 30A | Priekinio stiklo valytuvų valdymas, priekinio stiklo valytuvo variklis, priekinio stiklo valytuvo laikmatis, galinio šildomo lango laikmatis, pastovaus greičio palaikymo sistemos jungiklis - pastovaus greičio palaikymo sistemos išjungimo jutiklis, esantis ant stabdžių pedalo. |
| 25 | 10A | Automatinės transmisijos ECU, pavarų perjungimo jutiklis, laikrodis, kelionės kompiuteris, elektroninė apsaugos nuo vagystės sistema, variklio valdymas, šviesos, tūrinis jungiklis ir apsaugos nuo vagystės įspėjimo sistema. |
| 26 | 15A | Avarinių žibintų jungiklis. |
| 27 | 30A | Priekinių durų elektrinis langas. |
| 28 | 10A | Prietaisų skydelis, skaitmeninis laikrodis, galinio vaizdo veidrodėlio reguliavimo mechanizmas, sulankstomo galinio vaizdo veidrodėlio reguliavimo mechanizmas, priekinių durų elektrinis langų pakėliklis, sėdynės atminties ECU, pilno užrakinimo ECU, langų uždarymo relė, stoglangis, kelionės kompiuteris. |
| 29 | 30A | Priekinių durų elektrinis stiklo pakėliklis, stoglangis. |
| 30 | 15A | Priekiniai ir galiniai gabaritiniai žibintai, daiktadėžės apšvietimas, avarinės šviesos jungiklis, CD grotuvas, greičio viršijimo signalas, elektrinis užraktas, veidrodėlio apšvietimas. |
Šiame variante už cigarečių uždegiklį atsakingas saugiklis numeris 1.
Tipas 2
| Nr. | Paskirtis |
|---|---|
| 1 | Šuntas - bendras oro pagalvėms. |
| 2 (5A) | Ventiliacijos sistemos valdymo blokas. |
| 3 (10A) | Prietaisų skydelis. |
| 4 (5A) | Signalas + po uždegimo įjungimo protingam perjungimo blokui. |
| 5 | Nenaudojamas. |
| 6 (10A) | Vairo kolonėlės jungikliai. |
| 7 (15A) | Apsaugos sistemos sirena. |
| 8 (10A) | Borto navigacijos sistema. |
| 9 (5A) | Signalas + akumuliatorius protingam perjungimo blokui. |
| 10 (15A) | Automobilio radijas. |
| 11 (10A) | Trečiasis stabdžių žibintas. |
| 12 (10A) | Dešinysis stabdžių žibintas. |
| 13 (20A) | Vairuotojo durelių elektrinis langų pakėliklis. |
| 14 (30A) | Galinio lango elektrinio langų pakėliklio maitinimas. |
| 15 | + priekabos jungties akumuliatorius. |
| 16 (20A) | Sėdynių reguliavimo atmintis. |
| 17 (20A) | Keleivio sėdynės elektrinis reguliavimas. |
| 18 (10A) | Cigaro uždegiklio apšvietimas, ekranas, jungiklių apšvietimas, peleninė, automatinės transmisijos selektorius. |
| 19 (10A) | Galiniai rūko žibintai. |
| 20 (10A) | Galiniai dešinieji ir priekiniai kairieji gabaritiniai žibintai. |
| 21 (10A) | Galiniai kairieji ir priekiniai dešinieji gabaritiniai žibintai. |
| 22 (10A) | Daiktadėžės apšvietimas, prožektorius, kosmetinis veidrodėlis, priekiniai ir galiniai šviestuvai, langų reguliatorių apšvietimas, salono automatiškai tamsėjantis galinio vaizdo veidrodėlis. |
| 23 (20A) | Cigaro uždegiklis. |
| 24 | Nenaudojamas. |
| 25 (20A) | Automobilio radijas. |
| 26 | Nenaudojamas. |
| 27 (5A) | Galinio lango elektrinio langų pakėliklio relė. |
| 28 (15A) | Elektriniai sėdynių šildytuvai. |
| R1 (5A) | Atsarginis saugiklis. |
| R2 (10A) | Atsarginis saugiklis. |
| R3 (30A) | Atsarginis saugiklis. |
| R4 (20A) | Atsarginis saugiklis. |
| R5 (15A) | Atsarginis saugiklis. |
Tipas 3
| Nr. | Srovė | Grandinių apsauga |
|---|---|---|
| F1 | Šuntas | Diržo įtempiklis, oro pagalvės |
| F2 | 5A | Oro termistorius, ventiliacijos valdymo sistema |
| F3 | 10A | Stabdžių žibintai, sankabos pedalas, prietaisų skydelis, pastovaus greičio palaikymo sistema, keleivio oro pagalvės išjungimas |
| F4 | 5A | Uždegimo spyna įmontuotai diagnostikos sistemai |
| F5 | - | Atsarginis |
| F6 | 10A | Variklio valdymo blokas |
| F7 | 15A | Apsaugos nuo vagystės signalizacija |
| F8 | 10A | Ekranas, salono apšvietimas, sėdynės atmintis, palydovinė navigacija, bagažinės lemputė, apsaugos nuo vagystės signalizacijos LED |
| F9 | 5A | (+) akumuliatorius įmontuotai diagnostikos sistemai |
| F10 | 15A | Automobilio radijas |
| F11 | 10A | Kairysis stabdžių žibintas, viršutinis stabdžių žibintas |
| F12 | 10A | Dešinysis stabdžių žibintas |
| F13 | 20A | Vairuotojo durelių elektrinis langų pakėliklis |
| F14 | 30A | Galinės durų elektriniai langų pakėlikliai |
| F15 | - | (+) akumuliatorius priekabos jungčiai |
| F16 | 20A | Vairuotojo sėdynės elektrinė pavara ir atmintis |
| F17 | 20A | Vairuotojo sėdynės elektrinis maitinimas |
| F18 | 10A | Šviesų jungiklis |
| F19 | 10A | Galiniai rūko žibintai |
| F20 | - | Atsarginis |
| F21 | - | Atsarginis |
| F22 | 10A | Salono apšvietimas, lietaus jutiklis, sėdynės atmintis |
| F23 | 20A | Peugeot 406 cigaro uždegiklio saugiklis |
| F24 | - | Atsarginis |
| F25 | 20A | Priekiniai ir galiniai valytuvai/plovikliai |
| F26 | - | Atsarginis |
| F27 | 5A | (+) uždegimo spyna įmontuotai diagnostikos sistemai |
| F28 | - | Atsarginis |
| F29 | 10A | Kairysis tolimųjų šviesų žibintas |
| F30 | 10A | Dešinysis tolimųjų šviesų žibintas, tolimųjų šviesų įspėjamoji lemputė |
| F31 | 10A | Kairysis artimųjų šviesų žibintas |
| F32 | 10A | Dešinysis artimųjų šviesų žibintas, artimųjų šviesų įspėjamoji lemputė |
| F33 | - | Atsarginis |
| F34 | 10A | Priekinis kairysis ir galinis dešinysis gabaritiniai žibintai |
| F35 | 10A | Priekinis dešinysis ir galinis kairysis gabaritiniai žibintai, valstybinio numerio apšvietimo lempos, pastovaus greičio palaikymo sistema |
| F36 | - | Atsarginis |
| F37 | - | Atsarginis |
| F38 | - | Atsarginis |
| F39 | - | Atsarginis |
| F40 | 40A | Ventiliatorius |
Šiame variante už cigarečių uždegiklį atsakingas saugiklis numeris 23 (20A).
Stabdžių Žibintų (Stopų) Remontas
Viena iš dažniausiai pasitaikančių problemų Peugeot 406 automobiliuose, kai nedega stabdžių žibintai (stopai), yra susijusi su saugikliais arba stabdžių pedalo jungikliu. Nors pačių saugiklių patikrinimas yra pirmas žingsnis, kartais schema prie saugiklių bloko gali būti paslėpta ar neaiški.
Kai nedega stopai, svarbu patikrinti saugiklius. Jei jie atrodo sveiki, problema gali slypėti kitur. Vienas iš galimų sprendimų - patikrinti stabdžių pedalo jungiklį, kurį vairuotojai dažnai vadina "varlyte".
Jei pastebėjote, kad stabdžių žibintai retkarčiais veikia, o dažniausiai ne, gali būti, kad problema slypi tame pačiame "varlytės" jungiklyje. Štai kaip jį galite pasiekti ir patikrinti:
- Atitraukite vairuotojo sėdynę iki galo ir nuleiskite atlošą.
- Nuimkite dangtelį, dengiantį pedalų viršutinę dalį (dažniausiai veliūrinį).
- Atsigulkite ant nugaros sėdynėje taip, kad kojomis galėtumėte pasiekti galinį stiklą.
- Palįskite po vairu prie pedalų, kad galėtumėte gerai matyti.
- Raskite "varlytę" - ji turėtų būti cilindro formos.
- Ištraukite ją. Dažniausiai fiksatorių nėra, ji laikosi ant dantukų, todėl reikia šiek tiek paklibinti ir ištraukti palaipsniui.
- Atjunkite fisę.
Namie išardę "varlytę", greičiausiai pastebėsite, kad ant smulkios detalės išdegęs sidabrinis kontaktas. Jį galima atnaujinti lituojant. Jei neturite lituoklio, galima panaudoti ir kitus metodus, pavyzdžiui, įkaitinti detalę ant elektrinės viryklės ir su litavimo alavu bei atsuktuvu atnaujinti kontaktą.
Kitas galimas sprendimas, jei "varlytė" neiššoka iš lizdo, yra problemos su fiksacija. Tokiu atveju, po išėmimo galima izoliacijos sluoksniais sutvirtinti jos dalių sujungimą. Toks remontas gali užtikrinti ilgalaikį sprendimą.
Peugeot 406 ABS Pump Removal
Veidrodėlių ir Galinio Langų Šildymo Saugiklis
Dažnai abiejų veidrodėlių šildymas ir galinio lango šildymas yra sujungti į vieną grandinę ir valdomi ta pačia mygtuku. Svarbu žinoti, kad jiems gali būti naudojamas tas pats saugiklis.
Jei veikia langas ir keleivio veidrodis, bet neveikia vairuotojo veidrodis, gali būti, kad problema nėra saugiklyje. Tačiau vis tiek verta patikrinti saugiklį, esantį po kapotu, mažojoje saugiklių dėžutėje. Tai gali būti apatinis saugiklis, pažymėtas FM8, 40A.
Norint greitai patikrinti saugiklius, rekomenduojama naudoti "kiaurus" saugiklius, kurių juostelės matosi iš karto, taip nereikės jų išiminėti. Jei neveikia tik vienas veidrodelis, o langas ir kitas veidrodis veikia, problema greičiausiai nėra su saugikliu. Tokiu atveju gali tekti keisti patį veidrodėlį arba jo šildymo elementą. Naujas veidrodis gali kainuoti nemažai, o šildymo elementą pakeisti gali būti sudėtinga, kadangi jis dažnai priklijuotas taip, kad nulupant gali suskilti stiklas.
Autopiloto Saugiklis ir Montavimas
Jei domitės autopiloto montavimu Peugeot 406 (ypač modeliuose gamintuose nuo 1998 iki 2002 m.), svarbu žinoti, kad jam reikės atitinkamų komponentų: mygtuko, rankenėlės ir "varlytės" ant stabdžio pedalo. Taip pat gali prireikti papildomos relės, ypač jei naudojama rankenėlė nuo Peugeot 607.
Kai kuriuose modeliuose ant stabdžių pedalo yra dvi "varlytės", tačiau dažnai būna sumontuota tik viena. Tokiu atveju gali tekti ieškoti antrosios, taip pat ir paslėptos fisės (dažniausiai rudos) bei angos jai prijungti. Jei autopiloto sistema neveikia, svarbu patikrinti jo saugiklį. Jei 5A saugiklis yra sveikas, tikėtina, kad problema yra ne jame.
