Pavarų dėžė yra esminė transporto priemonės pavaros sistemos dalis, atsakinga už galios perdavimą iš variklio į ratus. Ji atlieka kintamo greičio transmisijos ir diferencialo, skirstančio galią ratams, funkcijas. Tai sudėtinga sistema, kuriai reikalingas tikslus valdymas, užtikrinantis sklandų ir efektyvų veikimą.
Pavarų Dėžės Valdymo Sistemos Gedimas
Pavarų dėžės valdymo sistema - tai sudėtingas jutiklių, pavarų ir elektroninių valdymo blokų tinklas, kartu valdantis transmisijos veikimą. Ši sistema stebi įvairius parametrus, tokius kaip automobilio greitis, variklio sūkiai, droselio padėtis ir ratų slydimas, kad nustatytų optimalų perdavimo santykį ir sukimo momento pasiskirstymą pagal vairavimo sąlygas. Nuolat reguliuodama šiuos parametrus, valdymo sistema užtikrina, kad pavarų dėžė veiktų efektyviai ir tiektų atitinkamą galios kiekį ratams.
Sugedus pavarų dėžės valdymo sistemai, tai reiškia, kad sistema negali tinkamai atlikti savo funkcijos. Tai gali sukelti daugybę problemų, įskaitant nereguliarų pavarų perjungimą, galios praradimą ir sumažėjusį degalų efektyvumą. Kai kuriais atvejais transporto priemonė netgi gali pereiti į „šlubavimo režimą“, veikdama sumažintu našumu, kad būtų išvengta tolesnės žalos.
Yra kelios galimos pavarų dėžės valdymo sistemos gedimo priežastys:
- Sugedę jutikliai, pavyzdžiui, greičio jutiklis arba droselio padėties jutiklis, kurie gali pateikti netikslius duomenis valdymo sistemai.
- Elektros problemos, pvz., pažeisti laidai arba sugedęs valdymo blokas, taip pat gali sutrikdyti sistemos veikimą.
- Mechaninės pavarų dėžės problemos, pvz., susidėvėjusi sankaba ar guolis, gali sukelti valdymo sistemos gedimą.
Sugedus pavarų dėžės valdymo sistemai, problema turi būti nedelsiant išspręsta, kad būtų išvengta tolesnio transporto priemonės pažeidimo. Pirmiausia reikia diagnozuoti konkrečią gedimo priežastį, kuriai paprastai reikia naudoti diagnostikos priemones ir automobilių elektronikos patirtį. Nustačius priežastį, galima atlikti būtinus remonto ar pakeitimo darbus, kad pavarų dėžės valdymo sistema veiktų normaliai.
Šiuolaikinėse transporto priemonėse pavarų dėžės valdymo sistema dažnai yra integruota į bendrą automobilio valdymo sistemą. Tai reiškia, kad pavarų dėžės valdymo sistemos gedimas gali įjungti įspėjamąją lemputę prietaisų skydelyje arba klaidos kodą automobilio kompiuterinėje sistemoje. Šie indikatoriai gali padėti įspėti vairuotojus apie gedimą ir paskatinti kreiptis į specialistus. Nepaisant pavarų dėžės valdymo sistemos gedimo, gali kilti rimtesnių problemų, tokių kaip visiškas transmisijos gedimas arba kitų transmisijos komponentų gedimas. Tai taip pat gali pakenkti jūsų transporto priemonės saugumui ir vairavimui, todėl problema turi būti sprendžiama kuo greičiau.
Apibendrinant, pavarų dėžės valdymo sistemos gedimas rodo sutrikimus normaliam transmisijos elektroninės valdymo sistemos darbui. Dėl to gali kilti įvairių našumo ir saugos problemų, kurias reikia nedelsiant diagnozuoti ir taisyti. Suprasdami pavarų dėžės valdymo sistemos svarbą ir greitai pašalindami gedimus, savininkai gali užtikrinti nuolatinį savo transporto priemonės pavaros patikimumą ir efektyvumą.
Variklių Tipai ir Veikimo Principai
Varikliai skirstomi į kategorijas pagal maitinimo tipą ir sukimosi principą. Kiekvienas variklio tipas turi specifines charakteristikas ir paskirtį.

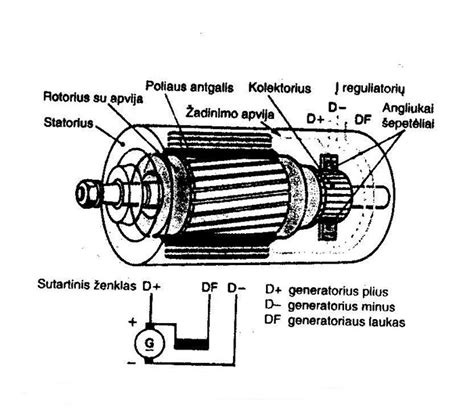

Nuolatinės Srovės (DC) Variklis (Šepečio Variklis)
Pats paprasčiausias variklis yra DC variklis (šepečio variklis). Įdėjus ritę į magnetinį lauką ir leidžiant per ją srovę, ritė bus atstumta vienoje pusėje esančių magnetinių polių ir tuo pačiu metu pritraukta kitos pusės, taip nuolat sukantis. Sukimosi metu srovė, tekanti per ritę, yra atvirkštinė, todėl ji nuolat sukasi.
Variklio dalis, vadinama komutatoriumi, maitinama šepečiais, kurie yra virš „vairo pavaros“ ir nuolat juda jam besisukant. Keičiant šepečių padėtį, galima keisti srovės kryptį. Komutatorius ir šepečiai yra nepakeičiamos nuolatinės srovės variklio sukimosi konstrukcijos.
Nuolatinės srovės varikliai yra paprasti ir lengvai valdomi, dažnai naudojami buitinės technikos optinių diskų dėklų atidarymui ir uždarymui. Jie taip pat naudojami automobiliuose, pavyzdžiui, elektriniams veidrodžiams ir krypties valdymui. Nors jie yra nebrangūs ir gali būti naudojami daugelyje sričių, jie turi savo trūkumų. Kadangi komutatorius liečiasi su šepečiais, jo tarnavimo laikas yra trumpas ir šepečiai turi būti periodiškai keičiami.
Žingsninis Variklis
Žingsninis variklis suksis pagal jam siunčiamų elektros impulsų skaičių. Judėjimo kiekis priklauso nuo jam siunčiamų elektrinių impulsų skaičiaus, todėl jis tinkamas padėties reguliavimui. Namuose dažnai naudojamas fakso aparatų ir spausdintuvų popieriui paduoti. Kadangi fakso aparato padavimo žingsniai priklauso nuo specifikacijų (graviravimas, smulkumas), tad su elektros impulsų skaičiumi besisukantį žingsninį variklį labai paprasta naudoti.
Sinchroniniai ir Asinchroniniai Varikliai
Sinchroniniai varikliai, kurių apsisukimų skaičius kinta priklausomai nuo maitinimo dažnio, naudojami tokiose srityse kaip mikrobangų krosnelių sukamieji stalai. Variklių komplekte yra pavarų reduktorius, skirtas maistui šildyti tinkamam apsisukimų skaičiui gauti.
Asinchroniniams varikliams įtakos turi ir maitinimo dažnis, tačiau dažnis ir apsisukimų skaičius nesutampa. Anksčiau šie kintamosios srovės varikliai buvo naudojami ventiliatoriuose arba skalbimo mašinose.
Bešepetėliniai Nuolatinės Srovės (BLDC) Varikliai
BLDC varikliai (bešepetėliniai nuolatinės srovės varikliai) neturi „šepečių“, esančių nuolatinės srovės varikliuose. Šepečių vaidmuo nuolatinės srovės varikliuose yra įjungti rotoriaus rites per komutatorių. BLDC varikliuose rotoriui naudojami nuolatiniai magnetai, o rotoriuje nėra ritės. Kadangi rotoriuje nėra ritės, nereikia komutatorių ir šepečių varikliui maitinti. Vietoj to, ritė naudojama kaip statorius.
Nuolatinės srovės variklyje fiksuotų nuolatinių magnetų sukuriamas magnetinis laukas nejuda ir sukasi valdydamas jame esančios ritės (rotoriaus) sukuriamą magnetinį lauką. Apsisukimų skaičius keičiamas keičiant įtampą. BLDC variklio rotorius yra nuolatinis magnetas, o rotorius sukasi keičiant aplink jį esančių ritių sukuriamo magnetinio lauko kryptį. Rotoriaus sukimasis valdomas reguliuojant ritėmis tekančios srovės kryptį ir dydį.
BLDC variklių statoriuje yra trys ritės (U, V, W), kurių kiekviena turi du laidus. Tiesą sakant, paprastai reikia tik trijų laidų, nes jie yra sujungti viduje. Jis nejudės vien tik sujungus teigiamus ir neigiamus akumuliatoriaus gnybtus.
BLDC Variklių Privalumai
- Didelis efektyvumas: Galima reguliuoti sukimosi jėgą (sukimo momentą), kad visą laiką būtų išlaikyta didžiausia vertė, skirtingai nei nuolatinės srovės varikliuose, kur maksimalus sukimo momentas gali būti palaikomas tik vieną momentą sukimosi metu. Dėl to net mažas BLDC variklis gali pagaminti daug galios.
- Geras valdymas: BLDC varikliai gali tiksliai grąžinti tikslinį apsisukimų skaičių, sukimo momentą ir pan. Tikslus valdymas slopina šilumos generavimą ir variklio energijos suvartojimą. Akumuliatoriaus pavaros atveju galima pratęsti važiavimo laiką kruopščiai kontroliuojant.
- Ilgaamžiškumas ir mažas elektrinis triukšmas: Bešepetėlinė konstrukcija sumažina nusidėvėjimą ir kibirkštis, kurios atsiranda nuolatinės srovės varikliuose dėl šepečių ir komutatoriaus sąlyčio.
BLDC Variklių Taikymas
Dėl didelio efektyvumo, universalaus valdymo ir ilgaamžiškumo BLDC varikliai naudojami įvairiose srityse, ypač gaminiuose, kurie reikalauja nuolatinio veikimo:
- Buitinė technika: Skalbimo mašinos, oro kondicionieriai, elektriniai ventiliatoriai, dulkių siurbliai, šaldytuvai.
- Duomenų laikmenos: Kietųjų diskų besisukančios dalys.
- Robotika: Ypač paslaugų robotai, kuriems svarbus jėgos ir padėties valdymas.
- Transportas: Elektriniai automobiliai, golfo vežimėliai, dronai (UAV) dėl tikslaus sukimosi valdymo.
- Medicinos prietaisai: Ventiliatoriai, infuzijos pompos, vaizdo gavimo sistemos.
- HVAC sistemos: Ventiliatoriai, orapūtės, kompresoriai.
- Akumuliatoriniai įrankiai: Grąžtai, šlifuokliai, pjūklai.
- Biuro įranga: Spausdintuvai, kopijavimo aparatai, kompiuterių aušinimo sistemos.
- Karinė technika: Raketų valdymo sistemos, orlaivių pavaros, karinė robotika.
- Atsinaujinanti energija: Saulės sekimo sistemos, vėjo turbinos menčių žingsnio valdikliai.
Bešepetis variklis – kaip jie veikia? BLDC ESC PWM
Kaip Veikia 3 Fazių BLDC Variklio Valdymas
3 fazių bešepetėlis nuolatinės srovės (BLDC) variklis yra sinchroninio variklio tipas, maitinamas nuolatinės srovės elektros šaltinio per keitiklį arba perjungiamą maitinimo šaltinį, kuris sukuria kintamosios srovės elektros signalą varikliui valdyti. Skirtingai nuo tradicinių šepečių variklių, BLDC varikliai naudoja elektroninį valdiklį, kad perjungtų srovę variklio apvijose, todėl nereikia naudoti šepečių ir komutatorių.

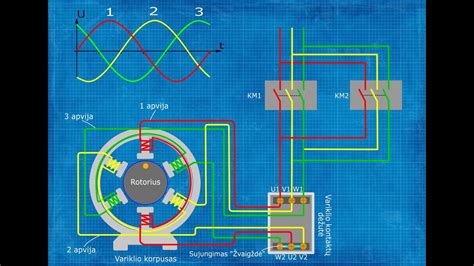

BLDC variklio rotorius yra nuolatinis magnetas, o statorius turi tris rites (U, V, W). Rotoriaus sukimasis valdomas keičiant magnetinio lauko kryptį, kurį sukuria šios ritės. Tai atliekama nuosekliai perjungiant srovės tekėjimo kryptį ir dydį per rites. Šis procesas vadinamas komutavimu.
120 Laipsnių Įtampos Valdymas
Variklio valdymo būdas perjungiant šešis maitinimo režimus vadinamas „120 laipsnių įtampos valdymu“. Pavyzdžiui, srovė gali tekėti iš U fazės į W fazę, generuodama magnetinį srautą. Keičiant sintetinio magnetinio srauto kryptį kartu su nuolatinio magneto padėtimi, rotorius sukasi. Tačiau šiuo atveju sintetinis magnetinis srautas fiksuojamas šešiomis kryptimis, todėl judėjimas gali tapti standus ir kartais kelti triukšmą.
Sinusinės Bangos Valdymas
Norint užtikrinti sklandų sukimąsi ir pašalinti 120 laipsnių įtampos valdymo trūkumus, naudojamas sinusinės bangos valdymas. Tai pasiekiama reguliuojant kiekvienos U, V ir W fazės srovės dydį, kad būtų sukurtas kintamo dydžio magnetinis srautas, leidžiantis tiksliai valdyti sintetinio magnetinio srauto kryptį. Valdydamas nuolatinį šio srauto generavimą, variklis sukasi sklandžiai.

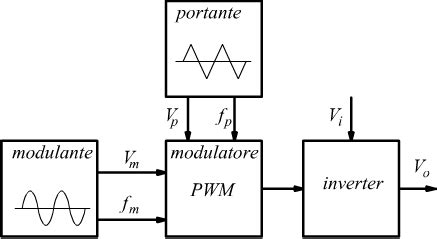

Impulso Pločio Moduliacija (PWM) Greičio Valdymui
Norint reguliuoti srovės vertę kiekvienoje fazėje, naudojama inverterio grandinė. Įtampai reguliuoti dažniausiai naudojamas PWM (Pulse Width Modulation = Impulso pločio moduliacija). PWM yra būdas pakeisti įtampą reguliuojant impulso įjungimo/išjungimo laiką, o svarbiausia yra įjungimo ir išjungimo laiko santykio (darbo ciklo) pokytis.
Jei įjungimo koeficientas yra didelis, galima gauti tokį patį efektą, kaip ir padidinus įtampą. Sumažėjus įjungimo santykiui, gaunamas toks pat efektas kaip ir įtampos mažinimas. Tai leidžia sklandžiai ir efektyviai valdyti platų greičių diapazoną.
Norint realizuoti PWM, dabar yra mikrokompiuterių su specialia technine įranga. Norint atlikti sinusinės bangos valdymą, reikia reguliuoti 3 fazių įtampas, todėl programinė įranga yra šiek tiek sudėtingesnė nei 120 laipsnių įtampos valdymas, kuriame įjungiamos tik 2 fazės.
Inverteriai taip pat naudojami kintamosios srovės varikliuose, tačiau galima daryti prielaidą, kad beveik visi BLDC varikliai naudojami vadinamuosiuose „inverterio tipo“ buitiniuose prietaisuose.
Rotoriaus Padėties Jutimas
BLDC varikliai valdomi kartu su rotoriaus (nuolatinio magneto) padėtimi (kampu). Todėl reikalingas jutiklis, leidžiantis nustatyti šią padėtį. Rotoriaus padėčiai nustatyti naudojami Holo efekto jutikliai arba optiniai kodavimo įrenginiai. Šis metodas užtikrina tikslų komutavimo laiką, ypač esant mažo greičio operacijoms arba paleidžiant.
Taip pat egzistuoja valdymas be jutiklių, kai rotoriaus padėtis nustatoma pagal galinę elektrovaros jėgą (BEMF), susidariusią neįjungtoje ritėje. Nors varikliai be jutiklių yra ekonomiškesni ir patikimesni atšiaurioje aplinkoje, jie gali sunkiai dirbti esant mažam greičiui arba paleisties sąlygoms.
Svarbu pažymėti, kad nuolatinės srovės variklių ir BLDC variklių greitis priklauso „tiesiškai“ nuo impulso pločio ilgio (PWM) arba, kitaip tariant, įtampos. Tačiau BLDC valdyme reikia žinoti rotoriaus poziciją, kad būtų galima žinoti, kurias apvijas prijungti prie šaltinio. BLDC kontroleris skiriasi nuo DC kontrolerio tuo, kad papildomai turi rotoriaus pozicijos sensorius (dažniausiai tris Holo jutiklius) ir daugiau tranzistorių kiekvienai apvijai valdyti (dva tranzistoriai vienam motoro laidui).
3 Fazių BLDC Variklių Greičio Valdymas
3 fazių BLDC variklio greitis valdomas elektroniniu būdu, naudojant pažangias valdymo technologijas. Tai yra galios elektronikos, valdymo algoritmų ir grįžtamojo ryšio sistemų derinys.
Elektroninis Greičio Valdiklis (ESC)
BLDC variklis negali veikti tiesiogiai iš nuolatinės srovės maitinimo šaltinio. Tam reikalingas elektroninis greičio valdiklis (ESC), kuris konvertuoja nuolatinės srovės įvestį į trifazę kintamosios srovės išvestį, kuri maitina variklį. ESC nustato, kaip greitai sukasi variklis, reguliuodamas srovės impulsų, siunčiamų į statoriaus apvijas, dažnį ir trukmę.
Valdymo Sistemos
- Uždaro ciklo sistema: Naudojama tiksliam greičio valdymui, ypač dinaminės apkrovos sąlygomis. Tai užtikrina stabilų veikimą, net kai kinta apkrova arba įėjimo įtampa.
- Atvirojo ciklo valdymas: Gali būti naudojamas paprastesnėse sistemose arba sąnaudoms jautriose programose. Valdiklis siunčia PWM signalus be grįžtamojo ryšio, darant prielaidą, kad variklis veikia nuspėjamai. Šis metodas yra pigesnis, tačiau neturi tikslumo ir yra labiau linkęs į nestabilumą esant kintamoms apkrovoms.
- Į lauką orientuotas valdymas (FOC): Tai pažangi technika, naudojama didelio našumo programose. FOC yra ypač vertinga robotikoje, EV ir servo sistemose, kur labai svarbus didelis dinaminis našumas.
Papildomos Funkcijos
- Švelnus paleidimas: Siekiant išvengti staigių sukimo momento šuolių ir srovės šuolių, daugelyje sistemų įdiegta švelnaus paleidimo funkcija, kuri palaipsniui didina variklio greitį.
- Dinaminis stabdymas: BLDC variklių valdikliai dažnai turi dinaminio stabdymo funkcijas, kad greitis būtų sumažintas greitai ir saugiai, išsklaidant generuojamą energiją per stabdymo rezistorių arba nukreipiant ją atgal į maitinimo šaltinį (regeneracinis stabdymas).
Adaptyvioji Pastovaus Greičio Palaikymo Funkcija (ACC)
Adaptyvioji pastovaus greičio palaikymo funkcija (ACC) arba „Stop and Go“ adaptyvioji pastovaus greičio palaikymo funkcija automobiliuose su automatine pavarų dėže, atsižvelgdama į radaro arba vaizdo kameros informaciją, suteikia galimybę išlaikyti pasirinktą greitį ir važiuoti saugiu atstumu nuo priekyje ta pačia kelio juosta važiuojančios transporto priemonės.
ACC ypatumai:
- Vairuotojas privalo atsižvelgti į šalyje, kurioje važiuoja, leidžiamą didžiausią greitį ir saugų atstumą.
- Adaptyvusis greičio reguliatorius gali stabdyti automobilį, naudodamas iki trečdalio visos stabdymo galios. Priklausomai nuo aplinkybių, vairuotojui gali prireikti stabdyti stipriau.
- Sistema avarinio stabdymo neįjungia, o jos stabdymo galimybės ribotos.
- Didžiausias sistemos veikimo diapazonas yra maždaug 150 m.
ACC Aktyvavimas ir Valdymas
Automobiliui stovint (automobiliuose su automatine pavarų dėže) arba važiuojant pastoviu greičiu (visuose automobiliuose), paspaudus jungiklį (SET / ˗) arba (RES / +), funkcija aktyvuojama ir išsaugo esamą greitį bei palaikomą greitį. Jei mėginama įjungti funkciją važiuojant didesniu nei 170 km/h ar mažesniu nei 30 km/h greičiu automobiliuose su mechanine pavarų dėže, bus parodytas pranešimas „Blogas greitis“ ir funkcija neįsijungs. Kai palaikymo funkcija įjungta ir greitis įsimintas, galima nuimti koją nuo akceleratoriaus pedalo.
Suaktyvinus pastovaus greičio palaikymo funkciją, prietaisų skydelyje žalia spalva rodomas numatytasis saugus atstumas, atitinkantis maždaug 2 sekundes. Jei sistema kelio juostoje aptinka transporto priemonę, prietaisų skydelyje virš atstumo brūkšnių parodomi transporto priemonės kontūrai. Automobilis pakoreguoja greitį pagal priekyje važiuojančią transporto priemonę ir, jei reikia, sustabdo, kad išlaikytų rodomą atstumą.
Bet kada galima pakeisti saugų atstumą spaudžiant mygtuką. Atstumo brūkšniai rodo galimus įvairius saugius atstumus: didelis (apie 2,4 s), vidutinis (apie 2 s), 1 vidutinis (apie 1,6 s) ir mažas (apie 1,2 s).
„Stop and Go“ Funkcija Automobiliuose su Automatų Pavarų Dėže
Jei priekyje važiuojanti transporto priemonė sulėtėja, sistema pakoreguoja automobilio greitį arba, jei reikia, automobilį visiškai sustabdo (pvz., esant intensyviam eismui). Automobilis sustoja keletą metrų nuo priekyje esančios transporto priemonės.
- Jei sustojimas neviršija maždaug trijų sekundžių, automobilis pajuda automatiškai vairuotojui neatliekant jokių papildomų veiksmų.
- Jei sustojimas viršija maždaug tris sekundes, kad automobilis vėl pajudėtų, reikia paspausti akceleratoriaus pedalą arba mygtuką (RES / +).
- Jei sustojimas viršija maždaug tris minutes, automatiškai įjungiamas elektroninis stovėjimo stabdys ir išjungiama adaptyvioji greičio palaikymo sistema.
Sistemos Veikimo Sutrikimai ir Įspėjimai
Radaras gali aptikti priešais automobilį važiuojančias transporto priemones. Tačiau sistema negali veikti gerai, jei radaro aptikimo įrenginio vieta užteršta arba jei sutrikęs jo signalas. Sistema negali aptikti pėsčiųjų, dviračių, paspirtukų, gyvūnų ir stacionarių kliūčių (kelių rinkliavos užkardų, sienų ir pan.).
Jei sistema veikia keistai, būtina ją išjungti ir kreiptis į gamintojo atstovą. Darbus su sistema (keitimą, remontą, priekinio stiklo modifikavimą, dažymą ir pan.) netoli radaro ir (arba) vaizdo kameros sumontavimo vietoje turi atlikti tik kvalifikuoti specialistai.
Vairuotojas visada turi valdyti automobilį ir važiavimo greitį rinktis atsižvelgdamas į aplinką ir eismo sąlygas, nepriklausomai nuo to, ką nurodytų sistema. Pastovaus greičio palaikymo funkciją galima naudoti tik važiuojant greitkeliu (arba kelių juostų keliu, perskirtu barjeru).
