Elektrinė pavara - tai elektromechaninis įrenginys arba sistema, kuri paverčia elektros energiją į mechaninio judesio energiją, reikalingą darbinio įrenginio funkcionavimui arba darbo mašinos įtaisams, atliekantiems vykdomąsias operacijas, judėti. Šiame procese elektros energija gali būti paverčiama mechanine ir atvirkščiai, o ši savybė plačiai taikoma gamyboje ir įvairiose kitose srityse. Šiuolaikinėje pramonėje vis dažniau taikomos automatizuotos elektros pavaros, o elektrinė pavara gali būti apibūdinama kaip mechatronikos gaminys.
Elektros Pavaros Sandara ir Veikimo Principas
Pagrindinės ir privalomos elektros pavaros sudedamosios dalys yra elektros variklis (arba varikliai) ir darbo mašina. Kitos svarbios dalys apima:
- Judesio perdavimo sistema (arba perdavimo įtaisas), kuris, dėl galimo rezonanso, palaiko nevienodus variklio rotoriaus ir darbo įtaiso sūkių dažnius.
- Valdymo sistema (arba valdymo įtaisas), skirta elektros varikliui valdyti.
- Keitikliai, kurie keičia elektros energijos parametrus (įtampą, dažnį ir kt.).
- Servo stiprintuvas ir padėties siųstuvas (ypač mechatronikos gaminiuose).

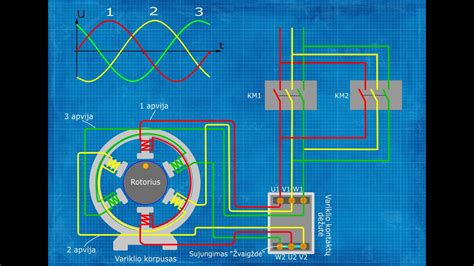

Elektrinės pavaros veikimo principas grindžiamas mechaninės įrangos judėjimo valdymu elektros energija. Kai variklis yra prijungtas prie srovės per maitinimo šaltinį, variklio viduje esantis magnetas yra veikiamas srovės, kuri sukuria magnetinį lauką, todėl variklis sukasi. Variklio sukimasis skatina pavaros judėjimą per reduktorių ir perdavimo įtaisą, taip leidžiant valdyti mechaninę įrangą. Elektrinės pavaros valdymo grandinė yra atsakinga už variklio sukimosi krypties ir greičio valdymą per įvesties signalą, užtikrinant tikslų pavaros valdymą.
Elektros Pavarų Klasifikacija ir Tipai
Elektros pavaros gali būti klasifikuojamos pagal kelis kriterijus, priklausomai nuo atliekamų funkcijų ar ypatumų:
Pagal variklių skaičių ir paskirtį (bei ryšį su darbo mašina)
- Grupinė elektros pavara: vienas elektros variklis per sudėtingą transmisijų sistemą varė grupę arba visas fabriko mašinas (šiuo metu nebenaudojama). Arba elektros pavara valdo keletą vienos mašinos ar keleto mašinų darbo įtaisų.
- Vieno variklio (individualioji) elektros pavara: kiekvieną darbinį įrenginį varo atskiras elektros variklis; variklis ir darbo mašina sudaro vientisą konstrukciją.
- Daugiavariklinė elektros pavara: vieno darbinio įrenginio atskirus mechanizmus varo atskirais elektros varikliais. Tokios pavaros pasižymi paprastesnėmis judesio perdavimo sistemomis, tačiau sudėtingesnėmis valdymo sistemomis, kurioms valdyti dažnai naudojami mikroprocesoriai arba kompiuteriai.
- Susietoji pavara: (detalės nenurodytos).
Pagal elektros srovės tipą
- Nuolatinės srovės elektros pavaros.
- Kintamosios srovės elektros pavaros.
Pagal judesio pobūdį
- Vienos krypties sukamojo judesio pavaros.
- Reversinio sukamojo judesio pavaros.
- Reversinio slenkamojo judesio pavaros.
Pagal judesio perdavimo būdą
- Elektros pavara su reduktoriumi.
- Elektros pavara be reduktoriaus.
Pagal automatizavimo laipsnį
- Rankinio valdymo pavaros.
- Automatizuotosios pavaros (įskaitant programinio valdymo pavaras).
Pagal valdymo sistemą
- Atvirosios pavaros: neturi grįžtamojo ryšio.
- Uždarytosios pavaros: turi vieną ar kelis grįžtamojo ryšio kanalus, kurie informuoja apie sistemos išėjimo parametrų būklę.
Elektros Variklių Tipai Elektros Pavarose
Elektrinių pavarų galia gali svyruoti nuo vato dalių iki kelių dešimčių megavatų. Dažniausiai naudojami šie elektros variklių tipai:
- Asinchroniniai elektros varikliai: tai pati populiariausia elektros pavarų rūšis. Jie naudojami siurbliams, kompresoriams, ventiliatoriams pramonės ir žemės ūkio įmonėse varoti.
- Sinchroniniai elektros varikliai: naudojami pavarose, perduodančiose judesį 200-300 kW galios siurbliams ir kompresoriams.
- Nuolatinės srovės nuoseklaus ir mišraus žadinimo varikliai: naudojami kėlimo ir traukos mechanizmuose, be asinchroninių elektros variklių.
- Lygiagrečiojo žadinimo nuolatinės srovės varikliai: naudojami metalo apdirbimo staklių, tekstilės, siuvimo prietaisų elektros pavarose.
Elektros Pavarų Istorinė Apžvalga ir Platus Taikymas
Elektrinių pavarų atsiradimą lėmė Michael Faraday atradimai: 1821 metais jis sukūrė laboratorinį elektros variklio modelį, o 1831 metais atrado elektromagnetinės indukcijos dėsnį. Pirmąją elektros pavarą su elektromagnetų sistema 1834 metais sukonstravo Borisas Jakobis. Ši pavara buvo naudojama 12 vietų keleiviniam kateriui. Elektros pavaros paplito pramonėje M. Dolivo-Dobrovolskiui 1889 m. išradus trifazį asinchroninį elektros variklį.
Apie 2/3 visos pasaulyje sugeneruotos ir pagamintos elektros energijos yra paverčiama naudinga mechanine energija elektros pavarose. Elektros pavaros plačiai naudojamos buityje, pramonėje ir transporto sistemose. Elektros variklius galima atrasti kompiuteriuose, telefonuose, mikrobangų krosnelėse, automobiliuose, šildymo / vėdinimo sistemose, miesto vandens tiekimo / nuotekų šalinimo sistemose ir t. t.
Elektros Pavarų Mechanika ir Veikimo Principas
Nagrinėjant elektros pavarų judėjimą, viena iš dviejų galimų variklio sukimosi krypčių laikoma teigiama. Jei variklio greičio ir momento kryptys bei ženklai sutampa, vadinasi, darbą atlieka variklis, kuris išvysto tą momentą imdamas elektros energiją. Priešingu atveju, kai momento ir sukimosi greičio ženklai skirtingi, variklis, išvystydamas tą momentą, vartoja mechaninę energiją.
Elektros pavaros judėjimą apibūdina du veikiantys momentai: variklio išvystomasis momentas ir pasipriešinimo ar stabdantysis apkrovos momentas. Pasipriešinimo momentas gali būti reaktyvinis ir aktyvinis, priklauso nuo to, kokia priežastis jį sukėlė. Reaktyvinis momentas atsiranda tik dėl judėjimo ir nukreiptas prieš judėjimą (pvz., trintis). Aktyvinis judėjimo momentas nepriklauso nuo pavaros judėjimo, jį sukelia išoriniai mechaninės energijos šaltiniai (pvz., sunkio jėga).
Pagrindinė pavaros lygtis užrašoma taip:
M − Mst = Mdin = J dω/dt
čia:
- M - variklio sukimo momentas, N·m;
- Mst - apkrovos mechanizmo pasipriešinimo momentas, N·m;
- Mdin = J dω/dt - dinaminis momentas, N·m;
- ω - variklio kampinis sukimosi greitis, rad/s;
- J - suminis pavaros inercijos momentas, kg·m².
Galimi trys elektros pavaros darbo režimai, priklausantys nuo dinaminio momento ženklo:
- Mdin > 0, t. y. dω/dt > 0:
- Įsibėgėjimas, kai ω > 0.
- Stabdymas, kai ω < 0.
- Mdin < 0, t. y. dω/dt < 0:
- Stabdymas, kai ω > 0.
- Įsibėgėjimas, kai ω < 0.
- Mdin = 0, t. y. dω/dt = 0: nusistovėjęs režimas, t. y. ω = const.
Pavaros įsibėgėjimo ir stabdymo trukmės randamos iš pagrindinės pavaros lygties, išsprendžiant lygtį dt nario atžvilgiu:
dt = (J · dω) / (M − Mst)
Asinchroninės pavaros mechaninės charakteristikos, maitinant iš dažnio keitiklio, yra svarbus tyrimų objektas. Dažnio keitiklis leidžia reguliuoti variklio sukimosi dažnį, o tai tiesiogiai veikia mechanines charakteristikas. Eksperimentiškai nustatomas įtampos reguliavimo dėsnis keičiant dažnį ir gaunamos mechaninės charakteristikos, esant skirtingoms dažnio vertėms. Reostatinės charakteristikos apibūdina elektros pavaros veikimą keičiant jos elektrinius arba mechaninius parametrus, pavyzdžiui, naudojant reostatą srovės ribojimui arba greičio reguliavimui.
Pagrindiniai Elektros Pavaros Komponentai ir Detalės
Be pagrindinių dalių, elektros pavaros komponentai gali apimti ir specifines detales:
- Segmentiniai magnetai: kurį laiką gali būti vadinami lankiniais magnetais.
- Statoriaus tarpiklis (Stulpų batų dalys): dažnai yra nuimamas nuo poliaus koto dideliame variklyje.
- Vandens siurblio sparnuotė: besisukantis geležinis arba plieninis diskas su mentelėmis išcentriniame siurblyje.
- Plastikinis feritas: taip pat vadinamas įpurškiamu feritu, tai plastiku sujungtas feritas.
Elektromobiliai: Elektros Pavaros Taikymas Transporto Srityje
Renkantis naują automobilį, variklio tipas yra vienas iš svarbiausių sprendimų. Elektros pavara tampa vis populiaresnė, lemia ne tik didėjantis susirūpinimas aplinkosauga, bet ir technologijų pažanga, didesnis nuvažiuojamas atstumas bei mažesnės eksploatacijos išlaidos.
Patikimumo tyrimai ir populiarumo augimas
Pastaraisiais metais pastebimas spartus elektromobilių populiarumo augimas. "J.D. Power" 2023 metų ataskaita atskleidė, kad bendras transporto priemonių patikimumas auga, nustatant vidutiniškai 186 problemas 100 naujų automobilių. Aukščiausias įvertinimas atiteko „Lexus“ prekių ženklui. Nors technologijų plėtra kelia iššūkių, "Consumer Reports" 2023 metais publikuotas tyrimas parodė, kad Pietų Korėjos gamintojos „Kia“ modelis EV6 yra vienas patikimiausių elektromobilių, įrodant, jog elektromobiliai gali būti patikimi, ypač tinkamai prižiūrimi.
Eksploatacijos ypatumai
Elektromobilių eksploatacija skiriasi nuo automobilių su vidaus degimo varikliais. "Transeksta" duomenys rodo, kad dažniausiai nustatomi trūkumai techninės apžiūros metu nepriklauso nuo pavaros tipo.
Privalumai:
- Mažiau judančių dalių: Elektromobiliuose yra gerokai mažiau judančių dalių nei automobiliuose su vidaus degimo varikliais. Dėl to sumažėja gedimų tikimybė ir nereikia keisti daugelio detalių, tokių kaip degalų ar oro filtrai, sankaba ir pan.
- Nėra išmetimo sistemos: Elektros pavara neišskiria jokių teršalų, todėl nereikia rūpintis išmetimo sistema ir jos priežiūra.
- Paprastesnė eksploatacija: Dėl mažesnio detalių skaičiaus ir paprastesnės konstrukcijos, elektromobilių eksploatacija yra paprastesnė ir reikalauja mažiau priežiūros.
Trūkumai:
- Didesnis svoris: Elektromobiliai yra sunkesni dėl baterijų, todėl jų stabdžių ir pakabos sistemos patiria didesnes apkrovas. Tai gali lemti greitesnį šių sistemų susidėvėjimą.
- Baterijos tarnavimo laikas ir keitimas: Baterijos tarnavimo laikas yra vienas iš pagrindinių rūpesčių. Nors baterijos tarnauja ilgai, jų keitimas gali būti brangus.
- Įkrovimo infrastruktūra: Įkrovimo stotelių tinklas dar nėra toks išplėtotas kaip degalinių tinklas, todėl gali būti sunkiau įkrauti automobilį kelionėse ar gyvenant vietovėse, kur nėra įkrovimo stotelių.
Beginner's Guide to EV Charging
Elektromobilių poveikis aplinkai
Vienas iš pagrindinių elektromobilių privalumų - mažesnis poveikis aplinkai. Elektros pavara neišskiria teršalų, o tai prisideda prie oro kokybės gerinimo miestuose. Tačiau svarbu atsižvelgti į tai, kad elektros energijos gamyba taip pat gali būti susijusi su teršalų išmetimu, ypač jei naudojami iškastiniai energijos šaltiniai. Todėl elektromobilių ekologiškumas priklauso nuo elektros energijos gamybos būdo.
Elektromobilių likutinė vertė
Tarp kertinių patikimumo aspektų reikėtų įvardyti ne tik savininkų ramybę ar automobilių ilgaamžiškumą, bet ir tiesiogiai nuo to priklausančią likutinę transporto priemonių vertę. Elektromobilių likutinė vertė priklauso nuo daugelio veiksnių, įskaitant baterijos būklę, nuvažiuotą atstumą ir rinkos paklausą. Svarbu atsižvelgti į tai, kad technologijos sparčiai tobulėja, todėl senesni elektromobiliai gali greičiau prarasti vertę.

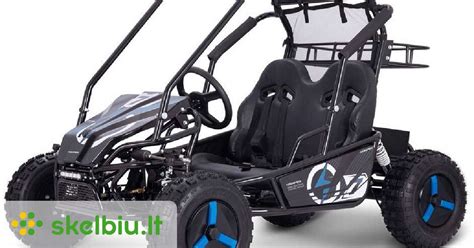

Elektriniai Bagiai (UTV): Specifinis Elektros Pavaros Panaudojimas
Elektriniai bagiai dažnai lieka nematomi plačiosios visuomenės akims. Yra dvi jų kategorijos: pramoginiai (angl. Side by Side Vehicle, SSV) ir skirti darbui (angl. Utility Terrain Vehicle, UTV). Pirmieji sukurti greitam važiavimui bekelėje, o antrieji turi nedidelį krovinių skyrių, dideles tempimo ir padargų prikabinimo galimybes. Tai tarsi keturratis su rėmu, automobilio tipo kabina ir valdymo mechanizmais.
Jeigu SSV rinkoje mažai kas galvoja apie elektros pavarą, tai UTV pasaulyje ji jau skinasi kelią į prekybą: didžiausi prekių ženklai jau parduoda elektra varomus bagius darbui. Pavyzdžiui, „Polaris“ siūlo „Ranger XP Kinetic“, o „CFMoto“ - „UForce U6 EV“.
Pritaikymas ir iššūkiai
Pasak keturračių eksperto Antano Kanopkino, elektriniai bagiai be jokios abejonės pasiteisina. Kartu su technologijomis pinga ir savarankiškos ūkio elektros gavybos kaina, tad eksploatuoti tokį daiktą šalia namų yra gerokai pigiau. Vienintelė elektrinių UTV problema yra tokia pati kaip ir elektromobilių - kintantis nuvažiuojamas atstumas ir ilgas įkrovimo laikas.
Komercinėje veikloje, pavyzdžiui, gatvių valyme ar elektros linijų priežiūroje, elektros pavara nebūtų patikima dėl poreikio įveikti didelius atstumus. Tuo tarpu asmeniniame ūkyje ji galėtų patenkinti daugelį poreikių. Jau 40 km viena įkrova įveikiamas nuotolis turėtų būti pakankamas, o dabartiniai modeliai važiuoja 80-100 km. Tokie bagiai puikiai tinka aplink namus - lėkti grybauti, valyti sniegą, apžiūrėti valdas, pasėlius, medžioklės plotus, nuvežti galvijams pašaro.
Techninės charakteristikos ir pranašumai
„Polaris“ modelis su beveik 30 kWh baterija viena įkrova gali įveikti iki 129 km, tuo tarpu „CFMoto“ yra efektyvesnis - 110 km nuvažiuoja su dvigubai mažesne - 15 kWh - baterija. Tiesa, „Polaris“ - galingesnis: jo motoras pasiekia 81 kW ir 190 Nm, o „CFMoto UForce U6 EV“ - 35 kW ir 74 Nm. Pirmasis modelis pasižymi didesne galia nei 1 litro darbo tūrio vidaus degimo variklius turintys bagiai, o antrasis - kaip įprastas 600-700 cm³ darbo tūrio variklį turintis bagis.
Vis dėlto elektros pavara pasižymi visame sūkių diapazone pasiekiamu maksimaliu sukimo momentu ir didele momentine galia, tad jų dinamika gerokai pranoksta vidaus degimo variklius, o krovumas ir tempimo galimybės nenukenčia. Didžiausias elektros pavaros privalumas - ji neskleidžia jokio garso: važiuojant girdėti tik veikiantys mechaniniai komponentai. Dėl to elektriniai bagiai yra paklausūs ūkiuose, žirgynuose, golfo aikštynuose, kempinguose ir kitose teritorijose, kur svarbu tylus darbas ir manevringumas.
Kaina ir perspektyvos
Elektra varomi modeliai turi potencialą tarnauti asmeniniuose ūkiuose ar mėgaujantis hobiais, tačiau spartesnį jų plėtros progresą dar apmalšina kaina. Pavyzdžiui, „Polaris Ranger XP Kinetic“ kainuoja 48 490 eurų, kai įprastai UTV transporto priemonės, priklausomai nuo jų lygio ir galingumo, kainuoja 12-25 tūkst. eurų, o brangiausi modeliai siekia 35 tūkst. eurų. Tačiau čia išryškėja skirtumas tarp gamintojų: „Polaris“ elektros pavarą panaudojo kaip pažangos demonstraciją, o „CFMoto“ rinkai pateikė įperkamą elektrinį UTV, kurio kaina mažai skiriasi nuo benzininių modelių. Štai Lietuvoje „UForce U6 EV“ kaina siekia 19 990 eurų: tiek kainuojantis modelis jau komplektuojamas su pilna kabina, o tai - reikšmingas privalumas, kurio daugelis kitų gamintojų šioje klasėje nesiūlo.
A. Kanopkinas teigia, kad reikia skaičiuoti, kiek mokama už elektrą ir kada ji atsipirks. Anot jo, elektriniam bagiui būtų pateisinama 20-25 proc. didesnė kaina nei benzininio modelio. Nereikia tikėtis, kad elektrinis bagis bus pigesnis, nes vidaus degimo varikliai yra brangiai kuriami, tačiau pigiai gaminami, o elektros pavaroje patys komponentai yra itin brangūs. Tačiau tą didesnę kainą turi atpirkti mažesnės eksploatacijos sąnaudos ir privalumai.
