Oro stabdžių sistemos montavimas ir priežiūra traktoriams su priekabomis

Traktoriaus priekabos yra neatsiejama žemės ūkio, statybos ir kitų pramonės šakų dalis. Efektyvūs ir patikimi priekabų stabdžiai yra būtini užtikrinant saugumą kelyje ir darbo vietoje. Šiame straipsnyje išsamiai aptarsime traktoriaus priekabų stabdžių tipus, priežiūros ypatumus, saugumo reikalavimus ir pneumatinių stabdžių sistemų montavimo bei modifikavimo galimybes.

Stabdžių sistemų tipai traktoriaus priekabose

Traktoriaus priekabose naudojamos įvairios stabdžių sistemos, kiekviena turinti savo privalumų ir trūkumų. Pagrindiniai tipai apima mechaninius, hidraulinius ir pneumatinius stabdžius.

Mechaniniai stabdžiai

Mechaniniai stabdžiai yra vieni seniausių ir paprasčiausių stabdžių tipų. Šiose sistemose stabdymo jėga perduodama per trosus arba strypus. Nors mechaniniai stabdžiai yra palyginti pigūs ir lengvai prižiūrimi, jie pasižymi mažesniu efektyvumu ir jėgos perdavimo tikslumu, ypač didesnėse priekabose. Be to, ilgainiui trosai gali išsitampyti, o tai sumažina stabdymo efektyvumą. Mechaniniai stabdžiai dažniausiai naudojami mažesnėse priekabose, kurioms nereikia didelės stabdymo galios.

Hidrauliniai stabdžiai

Hidrauliniai stabdžiai naudoja skystį (dažniausiai stabdžių skystį) stabdymo jėgai perduoti. Kai vairuotojas paspaudžia stabdžių pedalą, slėgis perduodamas per hidraulines linijas į priekabos stabdžių cilindrus, kurie aktyvuoja stabdžius. Hidrauliniai stabdžiai yra efektyvesni už mechaninius, nes skystis leidžia tiksliau ir greičiau perduoti jėgą. Jie taip pat reikalauja mažiau pastangų stabdant. Tačiau hidraulinės sistemos yra sudėtingesnės ir gali būti jautresnės nuotėkiams ar oro burbuliukams sistemoje, kurie gali sumažinti stabdymo efektyvumą. Hidrauliniai stabdžiai dažnai naudojami vidutinio dydžio priekabose.

Pneumatiniai stabdžiai (oro stabdžiai)

Pneumatiniai stabdžiai, dar žinomi kaip oro stabdžiai, naudoja suspaustą orą stabdymo jėgai perduoti. Ši sistema susideda iš kompresoriaus, oro rezervuaro, valdymo vožtuvų ir stabdžių kamerų. Kai vairuotojas paspaudžia stabdžių pedalą, suspaustas oras patenka į stabdžių kameras, kurios aktyvuoja stabdžius. Pneumatiniai stabdžiai yra galingiausi ir patikimiausi, todėl jie dažniausiai naudojami didelėse priekabose ir sunkvežimiuose. Jų privalumai apima didelę stabdymo galią, patikimumą ir galimybę valdyti dideles apkrovas. Tačiau pneumatinės sistemos yra sudėtingos, reikalauja reguliarios priežiūros ir turi didesnę riziką dėl oro nuotėkių ar kompresoriaus gedimų. Taip pat svarbu paminėti, kad oro stabdžių sistemos reikalauja specialaus vairuotojo apmokymo ir sertifikavimo.

Pagrindiniai stabdžių sistemos komponentai

Nepriklausomai nuo stabdžių sistemos tipo, kiekviena sistema turi pagrindinius komponentus, kurie užtikrina jos veikimą:

• Stabdžių pedalas: Pagrindinis valdymo elementas, kurį vairuotojas naudoja stabdžių sistemai aktyvuoti. Paspaudus pedalą, generuojamas slėgis, kuris perduodamas į stabdžių sistemą.
• Stabdžių cilindras: Pagrindinis stabdžių cilindras (hidraulinėse sistemose) arba valdymo vožtuvas (pneumatinėse sistemose) reguliuoja slėgio perdavimą į stabdžių mechanizmus. Jis konvertuoja vairuotojo pedalo spaudimą į hidraulinį arba pneumatinį slėgį.
• Stabdžių linijos: Stabdžių linijos (vamzdeliai arba žarnos) perduoda hidraulinį skystį arba suspaustą orą nuo pagrindinio cilindro/vožtuvo iki ratų stabdžių cilindrų arba kamerų.
• Stabdžių kaladėlės/trinkelės: Stabdžių kaladėlės arba trinkelės yra frikcinės medžiagos, kurios spaudžiamos prie stabdžių diskų arba būgnų, sukuriant trintį ir stabdant ratą. Jų būklė tiesiogiai veikia stabdymo efektyvumą.
• Stabdžių diskai/būgnai: Stabdžių diskai arba būgnai yra besisukantys komponentai, prie kurių spaudžiamos stabdžių kaladėlės/trinkelės. Diskiniai stabdžiai paprastai yra efektyvesni ir geriau vėdinasi nei būgniniai stabdžiai.
• Stabdžių cilindrai/kameros: Ratų stabdžių cilindrai (hidraulinėse sistemose) arba stabdžių kameros (pneumatinėse sistemose) konvertuoja hidraulinį arba pneumatinį slėgį į mechaninę jėgą, kuri spaudžia stabdžių kaladėles/trinkeles prie diskų/būgnų.

Traktoriaus priekabų stabdžių priežiūra

Reguliari traktoriaus priekabų stabdžių priežiūra yra būtina užtikrinant saugumą ir ilgaamžiškumą. Tinkamai prižiūrimi stabdžiai veikia efektyviai ir patikimai, sumažindami nelaimingų atsitikimų riziką.

Reguliarus patikrinimas

Reguliariai tikrinkite visus stabdžių sistemos komponentus, įskaitant stabdžių pedalą, linijas, cilindrus/kameras, kaladėles/trinkeles ir diskus/būgnus. Patikrinkite, ar nėra nuotėkių, pažeidimų ar susidėvėjimo požymių.

Stabdžių skysčio lygio patikrinimas ir keitimas (hidraulinėms sistemoms)

Reguliariai tikrinkite stabdžių skysčio lygį rezervuare. Jei lygis žemas, papildykite iki rekomenduojamo lygio. Taip pat reguliariai keiskite stabdžių skystį, nes jis sugeria drėgmę, o tai gali sumažinti stabdymo efektyvumą ir sukelti koroziją. Stabdžių skysčio keitimo intervalai nurodyti gamintojo instrukcijose.

Oro sistemos drenažas (pneumatinėms sistemoms)

Pneumatinėse sistemose reguliariai išleiskite kondensatą iš oro rezervuarų, kad pašalintumėte drėgmę ir užkirstumėte kelią korozijai. Tai ypač svarbu šaltuoju metų laiku, kai drėgmė gali užšalti ir užblokuoti oro linijas.

Stabdžių kaladėlių/trinkelių ir diskų/būgnų patikra ir keitimas

Reguliariai tikrinkite stabdžių kaladėlių/trinkelių ir diskų/būgnų būklę. Jei kaladėlės/trinkelės susidėvėjusios arba diskai/būgnai pažeisti, juos reikia nedelsiant pakeisti. Susidėvėjusios kaladėlės/trinkelės gali sumažinti stabdymo efektyvumą ir pažeisti diskus/būgnus.

Stabdžių sistemos reguliavimas

Reguliariai reguliuokite stabdžių sistemą, kad užtikrintumėte tinkamą stabdymo jėgos paskirstymą tarp ratų. Tai ypač svarbu mechaninėms ir pneumatinėms sistemoms. Netolygus stabdymo jėgos paskirstymas gali sukelti slydimą ir prarasti kontrolę.

Stabdžių trosų ir strypų patikra ir tepimas (mechaninėms sistemoms)

Mechaninėse sistemose reguliariai tikrinkite stabdžių trosų ir strypų būklę. Jei jie išsitampę arba pažeisti, juos reikia pakeisti. Taip pat reguliariai tepkite trosus ir strypus, kad užtikrintumėte sklandų veikimą.

Profesionalus aptarnavimas

Bent kartą per metus patikėkite stabdžių sistemą profesionaliam mechanikui, kuris atliks išsamų patikrinimą ir techninę priežiūrą. Profesionalus aptarnavimas gali aptikti ir pašalinti problemas, kurių nepastebėsite patys.

Saugumo reikalavimai ir praktika

Saugus traktoriaus priekabų naudojimas reikalauja ne tik tinkamos stabdžių sistemos priežiūros, bet ir griežto saugumo reikalavimų laikymosi:

• Teisingas apkrovos paskirstymas: Teisingas apkrovos paskirstymas priekaboje yra labai svarbus saugumui. Netolygus apkrovos paskirstymas gali paveikti stabilumą ir stabdymo efektyvumą.
• Atstumo išlaikymas: Laikykitės saugaus atstumo nuo kitų transporto priemonių. Didesnis atstumas suteikia daugiau laiko reaguoti ir sustabdyti priekabą avarinėje situacijoje.
• Avarinio stabdymo praktika: Treniruokitės avariniam stabdymui saugioje vietoje, kad išmoktumėte efektyviai stabdyti priekabą ekstremaliose situacijose. Avarinio stabdymo metu svarbu išlaikyti tiesią kryptį ir vengti staigių manevrų.
• Apšvietimas ir atšvaitai: Įsitikinkite, kad priekaboje yra tinkamas apšvietimas ir atšvaitai. Tai padidina matomumą tamsiu paros metu ir blogomis oro sąlygomis. Patikrinkite, ar visi žibintai veikia tinkamai.
• Stabdžių testavimas prieš kiekvieną kelionę: Prieš kiekvieną kelionę atlikite stabdžių testą, kad įsitikintumėte, jog jie veikia tinkamai. Patikrinkite, ar stabdžių pedalas spaudžiasi tinkamai ir ar priekaba stabdo efektyviai.
• Vairuotojo apmokymas: Vairuotojai, valdantys traktorius su priekabomis, turi būti tinkamai apmokyti ir susipažinę su priekabų stabdžių sistemomis bei saugos reikalavimais. Apmokymas turėtų apimti teorines žinias ir praktinius įgūdžius.
• Techninė apžiūra: Reguliariai atlikite priekabos techninę apžiūrą, kad įsitikintumėte, jog ji atitinka visus saugos reikalavimus. Techninės apžiūros metu patikrinami visi svarbūs priekabos komponentai, įskaitant stabdžių sistemą.

Dažniausios problemos ir trikčių šalinimas

Net ir tinkamai prižiūrint, stabdžių sistemose gali atsirasti problemų. Štai keletas dažniausių problemų ir trikčių šalinimo patarimų:

• Stabdžių pedalas spaudžiasi minkštai (hidraulinėse sistemose): Tai gali reikšti, kad sistemoje yra oro burbuliukų. Reikia nuorinti stabdžių sistemą. Taip pat gali būti, kad stabdžių skysčio lygis yra žemas arba yra nuotėkis.
• Stabdžių pedalas spaudžiasi kietai: Tai gali reikšti, kad stabdžių kaladėlės/trinkelės yra susidėvėjusios arba stabdžių diskai/būgnai yra pažeisti. Taip pat gali būti, kad stabdžių cilindrai yra užstrigę.
• Stabdžių nuotėkis: Jei pastebėjote stabdžių skysčio arba oro nuotėkį, nedelsiant pašalinkite problemą. Nuotėkis gali sumažinti stabdymo efektyvumą ir sukelti avariją.
• Stabdžių cypimas: Stabdžių cypimas gali būti susijęs su susidėvėjusiomis stabdžių kaladėlėmis/trinkeliėmis arba nešvarumais ant diskų/būgnų. Kartais cypimas gali būti pašalintas išvalius stabdžių sistemą arba pakeitus kaladėles/trinkeles.
• Netolygus stabdymas: Jei priekaba stabdo netolygiai, tai gali reikšti, kad stabdžių sistema yra netinkamai sureguliuota arba vienas iš stabdžių cilindrų/kamerų neveikia tinkamai. Reikia sureguliuoti stabdžių sistemą arba pakeisti pažeistą komponentą.

Savarankiškas stabdžių sistemos montavimas ir modifikavimas

Kai kuriais atvejais ūkininkai ar mechanikai imasi savarankiško stabdžių sistemų montavimo ar modifikavimo. Tai gali būti daroma siekiant pritaikyti stabdžius prie specifinių poreikių ar naudojant detales iš kitų transporto priemonių.

Stovėjimo stabdžių įrengimas

Dažniausiai stovėjimo stabdžiai įrengiami ant priekabos prie važiuojančio traktoriaus. Tačiau jie gali būti ne visai tinkami sunkiems kroviniams, nes gali būti sunku sustabdyti pilną priekabą, ypač leidžiantis nuo kalno.

Juostiniai stabdžiai

Juostiniai stabdžiai, sumontuoti ant priekabos prie važiuojančio traktoriaus, taip pat gali neatlikti savo pagrindinių funkcijų, todėl jų montavimas dažnai būna nenaudingas.

Stabdžių konstrukcijos brėžinys, veikimo principas

Mechanizmą sudaro trys laidai, iš kurių du yra prijungti prie ratų, o likęs - prie svirties. Norint įjungti stabdžius, reikia paspausti svirtį. Prie mechanizmo jis sujungtas priekiniu trosu, kuris paleidžia stabdžių pavarą, perduodančią darbą mechanizmui. Priekinis trosas, aktyvuojamas svirtimi, traukia kitus du.

Reguliavimo veržlė

Reguliavimo veržlė gali pakeisti pavaros ilgį. Šis įtaisas naudingas, jei stabdžiai buvo nuimti nuo transporto priemonės, kurios matmenys netinkami. Norint juos nuimti nuo kablio, reikia pastumti svirtį atgal.

Motociklo stabdžių panaudojimas

Daugelis traktorių savininkų, planuojančių pasigaminti savadarbius priekabų stabdžius, nusprendžia juos nuimti nuo seno motociklo. Iš jo reikės paimti stabdžių kaladėles ir metalinį būgną. Motociklo ratas apdorojamas, paliekant tik diską. Iš pastarojo nuimamas strypas ir trosas, o tada jis užaštrinamas. Būgnas uždedamas ant rato stebulės, o laisva vieta apvyniojama viela. Apdirbtas diskas dedamas ant ašies, uždengiamas įvore ir prie jo privirinamas vamzdžio gabalėlis. Valdymui dedama svirtis ir tvirtinama prie jos laidas.

Stabdžiai iš VAZ automobilio

Priekinės ašys kartu su iš seno VAZ automobilio nuimtomis stebulėmis įkišamos į ašinę vilkimo mechanizmo dalį. Šios dalys sujungiamos prie galinių stabdžių būgnų. Rekomenduojama naudoti stabdžius iš VAZ 2101-07, nes jie turi didžiausią skersmenį, o tai palengvina mechanizmo veikimą. Paimamos tos pačios markės automobilio stabdžių kaladėlės, kad dalys derėtų tarpusavyje. Naudojant strypus ir svirtis montuojami blokai ant priekabos. Stabdžių kaladėlės įkišamos į būgnus, suspaudžiamos skersiniu strypu ir suvirinamos vienas prie kito. Toliau pagrindinė jungtis tvirtinama prie stabdžių pedalo, esančio ant priekabos grąžulo. Viršutinėje ir apatinėje skersinio strypo pusėse suvirinant tvirtinami kreipikliai, išilgai kurių strypas judės stabdant. Dėl šios priežasties stabdžių trinkelės išliks veikiančios ir nejudės po būgnais. Naminiai stabdžiai, panašūs į aprašytus, gali būti pagaminti iš bet kokių stebulių su stabdžių būgnais.

Pneumatinių stabdžių sistemos perdarymas ir komponentai

Kai kurie traktorių savininkai susiduria su klausimu, kaip perdaryti pneumatinius stabdžius taip, kad paspaudus pedalą paduotų slėgį, o ne atvirkščiai. Galima pritaikyti traktoriaus kranelį arba priekaboje taisyti papildomą balioną su atitinkamu valdymo įtaisu.

Dviejų kontūrų stabdžių sistema ir jos prijungimas

MTZ traktoriai dažnai turi dviejų kontūrų stabdžių sistemą, kurioje raudonojoje movoje yra pastovus slėgis, o geltonojoje - slėgis atsiranda paspaudus stabdžių pedalą. Tai yra geresnė sistema. Norint pajungti priekabą su vieno kontūro stabdžių sistema, teks sumontuoti dar vieną priekabos stabdžių valdymo vožtuvą. Pigiausias variantas būtų vadinamas „kamazinis grybas“. UAB "Valtralita" gali pasiūlyti ir sumontuoti patikimus, vokiškų WABCO komponentų pagrindu sukurtus, pneumatinių sistemų komplektus. Pneumatinės stabdžių sistemos ne tik labai efektyvios, patikimos (jų reakcijos laikas nepriklauso nuo aplinkos temperatūros), bet ir ekologiškai švarios (nes nenaudojama alyva). Šių stabdžių sistemų eksplotacija yra pigi, o montavimas gan nesudėtingas. Siūlomos sistemos turi išsamias montavimo ir eksplotacijos instrukcijas, todėl gali būti sėkmingai įrengtos ir pačių vartotojų.

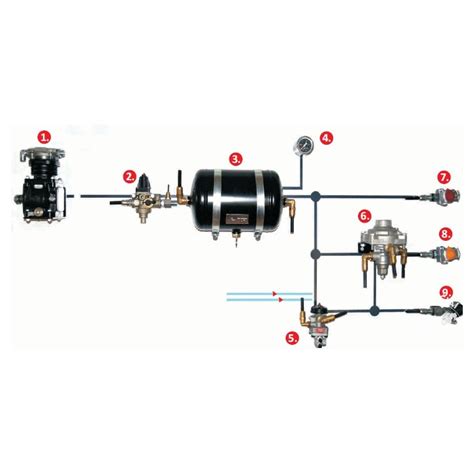

Oro sistemos komponentai

Sumontuojamas vienas oro bakelis ir resiveris, pavyzdžiui, nuimtas nuo 2PTS4. Svarbu patikrinti, ar šie komponentai veikia. Pneumatinės stabdžių sistemos komponentai yra įvairūs įrenginiai ir priedai, kurie dirba kartu, kad būtų užtikrintas efektyvus ir patikimas stabdymas. Kompresorius yra pagrindinis komponentas, atsakingas už oro suspaudimą. Rezervuarai laiko suslėgtą orą ir suteikia stabilų oro tiekimą stabdžių sistemai. Reguliatoriai ir vožtuvai kontroliuoja oro slėgį ir srautą, kuris patenka į stabdžių cilindrus. Pneumatinė sistema naudoja stabdžių cilindrus, kurie paverčia oro slėgį mechanine jėga reikalinga stabdymui. Šie vožtuvai reguliuoja oro srautą ir slėgį, kuris patenka į stabdžių cilindrus.

Pneumatinės stabdžių sistemos kontūrai

Pneumatinės stabdžių sistemos kontūrai yra pagrindinės sistemos dalys, kurios dirba kartu, kad užtikrintų efektyvų stabdymą:

• I kontūras: Šis kontūras atsakingas už oro tiekimą priekinio tilto darbiniams stabdžiams ir priekabos stabdžiams. Kontūro sudėtyje yra kompresorius, oro rezervuaras ir vožtuvai, kurie užtikrina reikiamą oro slėgį, reikalingą efektyviam priekinio tilto stabdžių veikimui.
• II kontūras: tiekia orą abiejų galinių tiltų darbiniams stabdžiams ir priekabos stabdžiams. Vamzdynai perneša suslėgtą orą į stabdžių cilindrus, kurie konvertuoja oro slėgį į mechaninę jėgą, stabdydami galinius ratus.
• III kontūras: skirtas atsarginiam (stovėjimo) stabdymui ir priekabos stabdžiams. Šis kontūras veikia kaip avarinis, užtikrinantis, kad transporto priemonė būtų sustabdoma, jei nutrūksta oro tiekimas pagrindiniuose darbiniuose kontūruose. Stabdžiai aktyvuojami per spyruoklinius mechanizmus, kurie automatiškai įsijungia, kai sumažėja oro slėgis.
• IV kontūras: naudojamas papildomų (pagalbinių) prietaisų maitinimui, kuriems reikalingas suslėgtas oras, bet kurie nėra tiesiogiai susiję su stabdymu.

Avarinis arba stovėjimo kontūras

Avarinis arba stovėjimo kontūras užtikrina stabdžių veikimą transporto priemonei stovint arba kritiniais atvejais, kai nutrūksta oro tiekimas. Jis suaktyvina spyruoklinius stabdžius, kurie įsitempia ir užfiksuoja stabdžius, kai slėgis sumažėja arba kai vairuotojas įjungia stovėjimo stabdį. Stovėjimo stabdžiai yra naudojami ne tik avarinėse situacijose, bet ir kasdienio stovėjimo metu. Jie užtikrina, kad transporto priemonė išliktų stabili stovint nuokalnėje ar kitose nestabiliose vietose, kai nėra vairuotojo. Oro slėgis yra kritinis faktorius, kuris turi įtaką stabdžių sistemos veikimui. Patikrinkite slėgio reguliatorių veikimą. Reguliariai tikrinkite rezervuarus dėl korozijos, įtrūkimų ar kitų fizinių pažeidimų. Patikrinkite, ar drėgmės šalinimo sistema (jei yra) veikia tinkamai. Keiskite arba valykite filtrus, jei jie yra užteršti. Reguliarus sistemų patikrinimas ir testavimas yra svarbus siekiant užtikrinti, kad visi komponentai veiktų efektyviai ir patikimai. Avarinės stabdžių sistemos funkcijos yra esminė pneumatinės stabdžių sistemos dalis, kuri užtikrina, kad transporto priemonė išliktų kontroliuojama ir saugi net ir esant netikėtoms situacijoms.

Problema: Stabdžiai veikia atvirkščiai

Pasitaiko atvejų, kai paspaudus stabdžius priekaba nestabdo, o atleidus - pradeda stabdyti. Tokia problema reikalauja kruopščios diagnostikos ir sistemos taisymo.

Hidro-orinės kameros

Kai kurie vartotojai, perdarydami priekabos stabdžius, teigia, kad apsimoka naudoti hidro-orines kameras. Jų tvirtinimas toks pat kaip ir paprastų kamerų. Jeigu priekaba su oriniais stabdžiais, vamzdelius ar šlangeles jungi taip, kaip ir buvo anksčiau su senom kamerom. Oras lieka taip, kaip buvo ir anksčiau. Tos kameros tokios pat kaip ir buvusios orinės, tik vietoje to štoko, kuris išlenda iš kameros, stovi nedidelis cilindrukas. Prie jo jungi šlangas, jas per trišakius į vieną šlangą, o tą vieną - prie traktoriaus hidrostabdžių išvado, ir viskas. Dėl efektyvumo, kai kam labiau patinka dėl to, kad taip staigiai nekerta kaip orinės.
