Išsamiai apie Opel Zafira EGR vožtuvo problemas ir jų sprendimus

Šiame straipsnyje išsamiai nagrinėjamos „Opel Zafira“ (2003 m., 2.0L, 74 kW) dyzelinio variklio problemos, susijusios su EGR vožtuvu. Aptarsime tipinius gedimų simptomus, galimus diagnostikos ir remonto sprendimus, įskaitant programinį EGR vožtuvo išjungimą, taip pat jo galimas pasekmes variklio ilgaamžiškumui ir aplinkosaugos normų laikymuisi.

Opel Zafira gedimo analizė ir galimi sprendimai

Sveiki, susidūriau su problema „Opel Zafira“ 2003 m., 2.0L, 74 kW automobilyje. Šaltas variklis vedasi ir dirba gerai, tačiau užkaitęs nepriima gazo, purtosi ir pan. Anot savininko, buvo pakeistas visas kuro siurblys su nauju PSG16, imobilaizeriu ir raktu (komplektu), tačiau problema išliko ta pati.

Galimi gedimo variantai

Remiantis panašiais atvejais, yra keletas galimų problemos šaltinių, įskaitant tuos, kurie susiję su EGR sistema:

• Alkūninio veleno padėties daviklis: Yra didelė tikimybė, kad pašilus varikliui pradeda netinkamai veikti arba visai neveikia alkūninio veleno padėties daviklis. Reikėtų stebėti realias reikšmes - alkūninis velenas turi suktis du kartus greičiau nei siurblys.
• Kuro siurblys ir degimo kampas: Buvo atvejis su „Renault Scenic“ (1998 m., 1.9 dTi), kai šaltam varikliui kompiuteris mesdavo klaidą („kardiogramą“), dingdavo trauka. Varikliui užkaitus viskas susitvarkydavo. Elektrikas nustatė, kad buvo sugedęs oro temperatūros daviklis ir kuro siurbliui nustatytas netinkamas degimo kampas. Be to, važiuojant mieste meta klaidą, o nuvažiavus pas elektriką jokių klaidų nerodo.

EGR vožtuvo funkcija ir veikimo principai

EGR (Exhaust Gas Recirculation) vožtuvas yra svarbus automobilio variklio komponentas, kurio pagrindinė funkcija yra išmetamųjų dujų recirkuliacija. Šis procesas leidžia sumažinti kenksmingų azoto oksidų (NOx) išmetimą į aplinką ir taip prisidėti prie ekologinių normų laikymosi.

Kaip veikia EGR vožtuvas?

EGR vožtuvas veikia nukreipdamas tam tikrą dalį jau sudegusių išmetamųjų dujų atgal į įsiurbimo kolektorių, kur jos sumaišomos su šviežiu oro ir kuro mišiniu. Tai sumažina deguonies kiekį mišinyje ir, atitinkamai, degimo temperatūrą, kas tiesiogiai lemia mažesnį azoto oksidų susidarymą. Svarbu pabrėžti, kad EGR vožtuvas nėra skirtas pagerinti variklio veikimo našumą, o jo pagrindinis tikslas - išmetamųjų dujų toksiškumo mažinimas.

EGR vožtuvo konstrukcija ir veikimo principas

Konstrukcijos pagrindiniu elementu yra EGR vožtuvas, kuris reguliuoja į recirkuliaciją nukreipiamų išmetamųjų dujų kiekį. Jo veikimas priklauso nuo valdymo būdo. Vožtuvas atidaromas remiantis daviklio, stebinčio slėgį įsiurbimo kolektoriuje, bei masės srauto indikatoriaus parodymais. Kai kurie EGR vožtuvai turi papildomą išmetamųjų dujų atvėsinimo funkciją, kas dar labiau prisideda prie NOx emisijų mažinimo.

EGR vožtuvo veikimas tiesiogiai priklauso nuo automobilio variklio tipo:

• Benzininiuose varikliuose EGR vožtuvas paprastai neįjungiamas pasiekus maksimalias sukimo momento apsukas ir varikliui dirbant tuščiąja eiga.
• Dyzeliniuose varikliuose EGR vožtuvas atidaromas esant tuščiai eigai ir palaipsniui uždaromas didėjant apkrovai.

Šviežias oras iš oro filtro per droselinę sklendę patenka į įsiurbimo kolektorių ir variklį. Dalį atidirbusių dujų, per EGR vožtuvą, variklio valdymo kompiuteris grąžina atgal į įsiurbimo kolektorių, kur jos susimaišo su šviežiu oru. Atidirbusių dujų ir švaraus oro santykį reguliuoja variklio valdymo kompiuteris (ECU) priklausomai nuo variklio darbo sąlygų. Pavyzdžiui, tam tikruose varikliuose EGR vožtuvas yra pilnai uždarytas, kai variklio apsukos viršija 3400 RPM arba paduodamas kuro kiekis viršija 37.5 mg/str. Visa žemesnė diapazono riba yra EGR vožtuvo darbo zona.

EGR vožtuvo gedimai ir simptomai

EGR vožtuvai veikia agresyvioje aplinkoje, todėl laikui bėgant jie susidėvi. Anglies dalelių kaupimasis išmetamosiose dujose išilgai EGR ir įsiurbimo sistemos kanalų yra didžiausia gedimo priežastis. Laikui bėgant tai užkemša vamzdžius, išmetamųjų dujų kanalus ir galiausiai vožtuvo stūmoklio mechanizmą, dėl kurio jis gali užstrigti uždarytoje arba atidarytoje padėtyse.

Dažniausi simptomai

• Variklis netolygiai dirba laisvoje eigoje: Jei variklis dirba netolygiai arba pernelyg vibruoja laisva eiga, tai gali būti susiję su EGR gedimu.
• Sumažėjęs variklio dinamiškumas: Praradimas, uždelsimas iš akceleratoriaus arba prastas akceleratoriaus pedalo „atsakas“ gali byloti apie EGR gedimą.
• Padidėjusi tarša: Gedimas EGR sistemoje gali lemti didesnį teršalų kiekį.
• „Check Engine“ lemputė: Užsidegusi variklio patikros lemputė dažnai signalizuoja apie EGR gedimą.
• Kalenimo arba spragsėjimo garsai: Gali atsirasti dėl netinkamo degimo proceso.
• Išaugusios kuro sąnaudos.
• Gesta variklis: Sunkiais problemos atvejais, netinkamai veikiantis EGR vožtuvas gali užgesinti variklį.
• Variklis pereina į avarinį režimą: Ribojamos variklio apsukos, atjungiama turbina, o tai apsunkina normalų važiavimą. Kompiuterinė diagnostika dažnai parodo klaidos kodą P0400.

EGR solenoido ir daviklių gedimai

EGR solenoidas yra labiausiai pažeidžiama mazgo dalis, naudojama pneumatinėse sistemose. Kartais pasitaiko tik EGR vožtuvo padėties daviklio gedimas, tačiau pasekmėje užsidega gedimo lemputė. Pneumatinė sistema funkcionuoja kaip įprasta, o elektrinė pavara gali sutrikti.

EGR gedimo įtaka kitiems komponentams

• Varikliuose su slėgio davikliu (MAP daviklis): degimo mišinio pariebinimas sumažėjus išretėjimui įleidimo kolektoriuje dėl nesandaraus EGR vožtuvo.
• Varikliuose, naudojančiuose abi kontrolės sistemas vienu metu: pastebimas mišinio pariebinimas tuščia eiga ir mišinio paliesinimas didinant apsisukimus.
• Pradinėje stadijoje: variklio dinamika tampa nepakankama, gali atsirasti „duobės“ greitėjant.
• Ilgalaikis poveikis: įkaitusios dujos, patenkančios į įleidimo kolektorių per nesandarų EGR, ir variklio alyvos garai, patenkantys per karterio ventiliaciją, sąveikaudami sukelia papildomų problemų. Anksčiau ar vėliau variklis pasiprašys rimtesnės pagalbos.
• Turbokompresorius: Blogai veikiančio EGR vožtuvo įtaka turbokompresoriui yra netiesioginė. Kuo blogiau dega kuras degimo kameroje, tuo daugiau suodžių susidaro išmetimo sistemoje, dėl to gali nukentėti turbinos geometrija. Turbinos remontas ar restauracija gali kainuoti nuo 150 eurų ir daugiau.
• Katalizatorius ir suodžių filtras (DPF/FAP): Didelis suodžių kiekis išmetimo sistemoje taip pat kenkia katalizatoriui ir suodžių filtrui. Suodžiai užkemša šiuos elementus taip, kad net intensyvus važiavimas negali jų pašalinti. DPF filtrai dažnai kainuoja tris kartus brangiau nei katalizatoriai.
• Dyzelinių purkštukų antgaliai: Nuolat kenčia nuo ne itin aukštos kokybės dyzelino. Sumažinus temperatūrą išmetamosiomis dujomis su suodžiais dar labiau pabloginamas kuro mišinio sudeginimas, kas didina purkštukų apkrovą. Pavyzdžiui, vienas Toyota D’cat variklio modifikacijos purkštukas kainuoja net 500 eurų.

EGR vožtuvo gedimų šalinimo metodai

Kilus EGR problemoms, variklio valdymo blokas stengiasi stabilizuoti tuščiosios eigos apsisukimus, keisdamas kitus parametrus - praleidžiamo oro srautą, purkštukų darbą ir kt. Tačiau tai tik laikinas sprendimas, todėl problemą geriau spręsti neatidėliojant.

Galimi sprendimai

1. EGR vožtuvo keitimas nauju: Tai pats geriausias, tačiau ir pats brangiausias būdas. Aptarnavimo instrukcijose rašoma, kad sistema yra riboto resurso ir idealijame atveju tarnauja 70-100 tūkst. kilometrų.

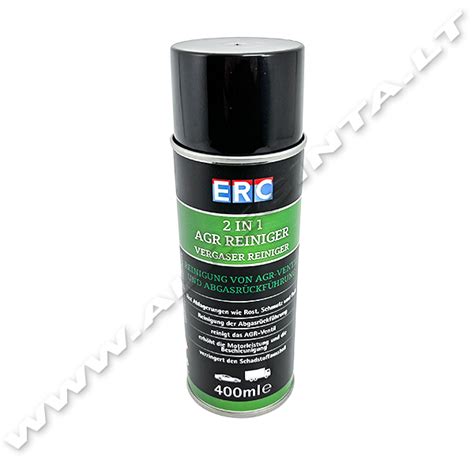

2. EGR vožtuvo valymas: Jei EGR vožtuvas yra tik užsikimšęs suodžiais, jį galima bandyti valyti. Galima bandyti išvalyti paties vožtuvo ir jo kojelės paviršių cheminiais preparatais, kad būtų užtikrintas jo laisvas judėjimas ir sandarumas. Tiesa, reikėtų vengti bet kokio chemikalo patekimo ant guminės diafragmos, nes cheminiai valikliai gali ją pažeisti. Periodiškai „aptarnaujant“ sistemą, jos gyvavimo laikas pailgės, o kai kurias iš rikiuotės išėjusias sistemas galbūt pavyks prikelti „antram gyvenimui“. Tačiau dažniausiai tokia procedūra mažai kada gelbsti, nes dažniausiai sugenda EGR vožtuvo elektroninė dalis.
3. Emuliatoriaus įmontavimas: Šie įrenginiai „apgauna“ variklio kompiuterį, kad šis manytų, jog EGR vožtuvas veikia. Tai nėra optimalus sprendimas, nes gali sutrikdyti automobilio laidyną ir net šiek tiek sumažinti trauką. Emuliatorius išsprendžia tik avarinio režimo problemą, bet nekompensuoja oro, kuris turėtų patekti per veikiantį EGR vožtuvą.
4. EGR vožtuvo užaklinimas ir atjungimas: Tai pigiausias būdas, tinkantis senesniems varikliams su vakuumine EGR valdymo sistema. Tačiau variklis negauna pilno oro kiekio, kurio jam reikia.
5. Programinis EGR vožtuvo išjungimas (išprogramavimas): Tai naujausias ir efektyviausias metodas, kai pakeičiama variklio valdymo programa taip, kad joje „nebeliktų vietos“ EGR vožtuvui. Šis metodas teisingai suprogramavus ECU, koreguoja oro ir kuro santykį, todėl variklis dirba optimaliai.

EGR vožtuvo valymo ir remonto niuansai

Dažna pasitaikanti klaida - išvalyti EGR, bet nevalyti įsiurbimo kolektoriaus, kuris būna pilnas tų pačių suodžių. Todėl kompleksinis valymas yra daug efektyvesnis. Nors valymas kartais gali padėti, ypač jei vožtuvas užsikimšęs, bet mechaniškai sveikas ir nėra pažeista elektronika, dažnai tai tėra laikinas sprendimas. Elektriniuose EGR vožtuvuose dažnai sugenda pats mechanizmas ar elektronika, todėl valymas gali padėti tik trumpam. Tokiu atveju vienintelis patikimas sprendimas - vožtuvo keitimas arba profesionalus išprogramavimas.

Programinis EGR vožtuvo išjungimas: privalumai ir trūkumai

Programinis EGR išjungimas yra laikomas geriausiu sprendimu šiuolaikiniame pasaulyje, ypač kai automobilio rida viršija 100 tūkstančių kilometrų. Tai leidžia išvengti pasikartojančių EGR sistemų gedimų.

Privalumai

• Variklio galios padidėjimas ir degalų sąnaudų sumažėjimas: Gali atsirasti nedidelis galios padidėjimas ir sąlyginis ekonomiškumas.
• Išvengiama būsimų problemų: Nėra problemų su priedegomis kolektoriuose.
• Optimalus variklio darbas: Teisingai suprogramavus ECU, koreguojamas oro:kuro santykis, todėl variklis dirba taip, kaip turėtų.
• Nepažeidžiamos elektrinės grandinės: Variklio valdymo sistema gauna teisingą informaciją iš daviklių.
• Ilgesnis variklio resursas: Sumažėja perteklinis išmetamųjų dujų slėgis, mažiau streso turbinai ir kitiems komponentams.
• Be regeneracijų: Nėra bereikalingo kuro deginimo ir alyvos skiedimo.

Trūkumai ir rizika

• Išmetamųjų dujų emisijos normų nesilaikymas: Tai gali sukelti problemų techninės apžiūros metu ar pažeisti aplinkosaugos įstatymus. Daugumoje Europos Sąjungos šalių, įskaitant Lietuvą, griežtai reguliuojamos transporto priemonių išmetamųjų teršalų normos, o bet kokie bandymai manipuliuoti išmetamųjų teršalų kiekiais gali būti laikomi neteisėtais ir turėti rimtų pasekmių.
• Galimas neigiamas poveikis variklio veikimui ilgainiui: EGR sistema taip pat mažina degimo temperatūrą. Atjungus EGR, dėl liesesnio mišinio ir nekontroliuojamo deguonies kiekio, padidėja degimo temperatūra variklio degimo kamerose. Aukštesnė temperatūra ir azoto oksido dujų poveikis variklio tepalui trumpina alyvos tarnavimo laiką, naikina plovimo savybes. Alyva tampa klampesnė, cirkuliacija prastėja, labiau kaista variklio galvutė, velenai, o tai trumpina paties variklio resursą.
• Garantijos netekimas: Jei automobilis vis dar yra gamintojo garantijos laikotarpyje, gamintojas gali panaikinti garantiją aptikęs programinius pakeitimus.

EGR išprogramavimo procesas

Profesionalus ECU programavimas su originalia įranga atliekamas be rizikos, be klaidų, su garantija. Dažniausiai užtenka programinio išjungimo, fiziniai darbai reikalingi tik tam tikrais atvejais, kai sistema mechaniškai užsikimšusi. Vidutiniškai išprogramavimas trunka 1-3 valandas, priklausomai nuo automobilio ir pasirenkamos paslaugos apimties. Jei sistema išprogramuota teisingai, techninė apžiūra dažniausiai praeinama be problemų, nes klaidų ir dūmingumo testai atitinka normą.

Svarbu paminėti, kad atjungus EGR vožtuvą, kuras nesudega taip idealiai, kaip galėtų. Suodžiai, tepalo nuosėdos ir nesudegę angliavandeniliai, kurie patenka į įsiurbimo kolektorių per EGR vožtuvą, sudaro „košę“, kuri neigiamai veikia degimo procesą.

Dažniausios EGR vožtuvo problemos pagal automobilių markes

EGR problemos dyzeliniuose automobiliuose beveik niekada nebūna „atsitiktinės“. Kiekviena markė turi savo silpnąsias vietas:

• VW (Volkswagen) TDI: Dažniausia problema - EGR + įsiurbimo kolektoriaus užsikimšimas suodžiais. Dažnai padeda pilnas EGR + įsiurbimo valymas, tačiau vien tik EGR valymas - laikinas sprendimas.
• Audi TDI: Dažniausia problema - elektrinio EGR mechanizmo strigimas, aušinamo EGR radiatoriaus problemos. Valymas nepadeda, dažniausiai reikalingas EGR keitimas arba restauravimas.
• BMW dyzeliniai varikliai: Dažniausia problema - EGR aušintuvo pratekėjimas, suodžių ir kondensato kaupimasis. Būtinas ne tik EGR, bet ir aušintuvo patikrinimas.
• Ford TDCi: Dažniausia problema - EGR greitas užsikimšimas, netikslus EGR darbas dėl programinių ribų. Profilaktinis valymas ir ECU atnaujinimas - veiksmingi.
• Opel CDTI: Dažniausia problema - EGR užstringa atviroje padėtyje. Pigūs analoginiai EGR - trumpalaikis sprendimas, geras valymas - ilgesnis rezultatas.
• Toyota D-4D: Dažniausia problema - užsikimšęs, bet techniškai tvarkingas EGR. Toyota EGR dažnai puikiai atsigauna po kokybiško valymo.
• Volvo D3, D4, D5: Dažniausia problema - EGR + įsiurbimo sistema pilna suodžių, vožtuvo strigimas. Būtinas kompleksinis valymas.
• Mazda dyzeliniai varikliai: Dažniausia problema - greitas EGR ir kolektoriaus užsiteršimas. Prevencija yra kritiškai svarbi.

Rekomendacijos ir prevencija

Renkantis tarp EGR vožtuvo remonto ar išprogramavimo, svarbu atsižvelgti į individualius poreikius, automobilio būklę ir naudojimo sąlygas. Reguliari automobilio diagnostika padeda laiku nustatyti gedimus ir išvengti rimtesnių problemų.

Ką daryti, jei sugedo EGR vožtuvas?

Forumai, YouTube ir kiti informaciniai šaltiniai yra labai gerai. Tačiau svarbu pasitikėti profesionaliais meistrais. Nekvalifikuotas įsikišimas gali sukelti papildomas išlaidas ir rimtus gedimus.

Profilaktika

Laikykitės rekomenduojamų intervalų dėl tepalų keitimo, naudokite geros kokybės degalus ir laiku keiskite oro filtrus, kad sumažintumėte anglies nuosėdų susidarymą EGR sistemoje.
