Opel Zafira Borto Kompiuterio Aktyvavimas ir Funkcijos

Opel Zafira, kaip ir daugelis šiuolaikinių automobilių, yra aprūpinta borto kompiuteriu (BC - Board Computer), kuris vairuotojui teikia naudingą informaciją apie kelionę, automobilio būklę ir degalų sąnaudas.

Skirtingi Ekranų Tipai ir Jų Galimybės

Opel Zafira modeliuose buvo montuojami kelių tipų informaciniai ekranai, nuo kurių priklauso borto kompiuterio rodomos informacijos kiekis, detalumas ir valdymo galimybės:

• TID (Triple Info Display): Paprasčiausias ekranas, dažniausiai randamas senesnėse ar bazinės komplektacijos Zafira A versijose. Jis jau gali rodyti borto kompiuterio duomenis: vidutines ir momentines degalų sąnaudas, likusį nuvažiuoti atstumą, vidutinį greitį, kelionės laiką, taip pat "Check Control" sistemos pranešimus (pvz., apie perdegusias lemputes, skysčių lygius).
• GID (Graphic Info Display): Grafinis, dažniausiai vienspalvis, bet didesnės raiškos ekranas, būdingas Zafira B modeliams. Jis pateikia informaciją aiškiau, gali rodyti daugiau eilučių teksto, navigacijos nuorodas (jei yra), detalesnius borto kompiuterio duomenis ir "Check Control" pranešimus grafine forma.
• CID (Color Info Display): Spalvotas, aukštos raiškos ekranas, montuojamas aukštesnės komplektacijos Zafira B ir Zafira C modeliuose. Jis integruojamas su multimedijos ir navigacijos sistemomis. Čia borto kompiuterio informacija pateikiama vizualiai patraukliausiai, dažnai kartu su kita automobilio sistemų informacija ir nustatymais.

Akivaizdu, kad kuo pažangesnis ekranas, tuo daugiau informacijos ir nustatymų galimybių suteikia borto kompiuteris. Tačiau net ir su paprastesniu MID ekranu galima gauti esminę informaciją apie kelionę.

Pagrindinės Borto Kompiuterio Funkcijos ir Jų Valdymas

Borto kompiuterio funkcijos paprastai valdomos mygtukais ant vairo (jei yra multifunkcinis vairas) arba mygtukais ant posūkių ar valytuvų svirtelės galo. Dažniausiai naudojami du pagrindiniai mygtukai: vienas skirtas perjunginėti rodomą informaciją, kitas - nustatyti arba nulininti tam tikrus parametrus.

Kelionės Kompiuteris (Trip Computer)

Tai yra pagrindinė borto kompiuterio dalis, teikianti informaciją apie konkrečią kelionę ar tam tikrą periodą. Dažniausiai rodomi šie parametrai:

1. Momentinės Degalų Sąnaudos (Instantaneous Fuel Consumption)

Šis rodiklis rodo, kiek degalų automobilis naudoja konkrečiu važiavimo momentu, paprastai matuojama litrais 100 kilometrų (L/100 km). Stovint vietoje su veikiančiu varikliu, kai kurie modeliai gali rodyti sąnaudas litrais per valandą (L/h). Šis parametras labai jautrus akceleratoriaus paspaudimui, važiavimo greičiui ir kelio reljefui. Stebint momentines sąnaudas galima mokytis ekonomiškesnio vairavimo stiliaus. Nors šis skaičius nuolat kinta ir nėra labai naudingas ilgalaikiam planavimui, jis puikiai iliustruoja, kaip vairavimo įpročiai veikia degalų vartojimą realiu laiku. Pavyzdžiui, važiuojant nuokalne atleidus akceleratorių (ir nepaspaudus sankabos), momentinės sąnaudos dažnai nukrenta iki nulio - tai vadinamasis "cut-off" režimas, kai degalų tiekimas į cilindrus nutraukiamas.

2. Vidutinės Degalų Sąnaudos (Average Fuel Consumption)

Tai vienas naudingiausių rodiklių, parodantis vidutinį degalų suvartojimą per tam tikrą atstumą nuo paskutinio nunulinimo. Matuojama L/100 km. Šis skaičius atspindi bendrą vairavimo stilių ir sąlygas (miestas, užmiestis, kamščiai) per ilgesnį laikotarpį. Kuo ilgesnis atstumas nuvažiuotas nenulinus šio rodiklio, tuo jis tampa stabilesnis ir tiksliau atspindi realias automobilio sąnaudas.

• Nunulinimas: Paprastai vidutines sąnaudas galima nulininti ilgiau palaikius nuspaustą atstatymo (reset) mygtuką, kai rodomas šis parametras. Tai naudinga norint pamatuoti sąnaudas konkrečioje kelionėje ar po degalų papildymo.
• Tikslumas: Borto kompiuterio rodomos vidutinės sąnaudos gali turėti nedidelę paklaidą (paprastai 5-10%) lyginant su realiomis sąnaudomis.

3. Likęs Nuvažiuoti Atstumas (Range / Distance to Empty)

Ši funkcija apskaičiuoja, kiek kilometrų dar galima nuvažiuoti su bake likusiu degalų kiekiu. Apskaičiavimas paprastai remiasi vidutinėmis degalų sąnaudomis per paskutinius keliasdešimt ar kelis šimtus kilometrų ir degalų lygio daviklio parodymais.

Svarbu: Šis rodiklis yra orientacinis ir gali kisti priklausomai nuo važiavimo sąlygų pasikeitimo. Nereikėtų aklai pasitikėti šiuo rodikliu, ypač kai degalų lygis yra labai žemas. Rekomenduojama pasipildyti degalų, kai rodomas likęs atstumas sumažėja iki 50-100 km.

4. Nuvažiuotas Atstumas (Trip Distance)

Rodo atstumą, nuvažiuotą nuo paskutinio šio skaitiklio nunulinimo. Dauguma Opel Zafira modelių turi du nepriklausomus kelionės atstumo skaitiklius (pvz., Trip A ir Trip B). Tai leidžia matuoti atstumą vienai kelionei naudojant vieną skaitiklį, o kitą naudoti ilgesniam periodui. Kiekvienas kelionės skaitiklis nulinamas atskirai, paprastai ilgiau palaikius nuspaustą atstatymo mygtuką, kai rodomas atitinkamas atstumas.

5. Vidutinis Greitis (Average Speed)

Apskaičiuoja vidutinį automobilio greitį nuo paskutinio šio parametro nunulinimo. Skaičiavimas apima ir stovėjimo laiką su įjungtu degimu (pvz., kamščiuose), todėl važinėjant mieste vidutinis greitis dažnai būna stebėtinai mažas. Šis rodiklis nulinamas kartu su vidutinėmis degalų sąnaudomis ir nuvažiuotu atstumu (arba gali būti nulinamas atskirai, priklausomai nuo modelio). Padeda įvertinti realų kelionės tempą skirtingomis sąlygomis.

6. Kelionės Laikas (Travel Time / Journey Time)

Matuoja laiką, praėjusį nuo paskutinio nunulinimo, kai buvo įjungtas degimas. Panašiai kaip vidutinis greitis, šis laikas skaičiuojamas tol, kol įjungtas degimas, įskaitant stovėjimo laiką. Nulinamas kartu su kitais kelionės parametrais.

7. Chronometras (Stopwatch)

Kai kuriuose modeliuose (ypač su GID ar CID ekranais) gali būti integruotas ir chronometras, kurį galima paleisti, sustabdyti ir nulininti rankiniu būdu. Tai gali būti naudinga matuojant tam tikrų kelionės atkarpų trukmę.

Nustatymų Meniu (Settings Menu)

Priklausomai nuo Zafira modelio ir ekrano tipo, borto kompiuteris gali leisti keisti tam tikrus nustatymus. Patekimas į nustatymų meniu dažniausiai vyksta ilgiau palaikius nuspaustą pagrindinį valdymo mygtuką arba per multimedijos sistemos meniu (Zafira C).

Dažniausiai pasitaikantys nustatymai:

• Matavimo vienetai (Units): Galimybė pasirinkti, kaip bus rodomi atstumai (kilometrai ar mylios), degalų sąnaudos (L/100 km, km/L, MPG), temperatūra (Celsijaus ar Farenheito laipsniai).
• Kalba (Language): Pažangesniuose ekranuose (GID, CID) galima pasirinkti borto kompiuterio ir multimedijos sistemos meniu kalbą. Jei lietuvių kalbos nėra, dažniausiai renkamasi anglų, vokiečių ar rusų.
• Laikrodžio ir datos nustatymas: Galimybė rankiniu būdu nustatyti laiką ir datą. Kai kuriuose modeliuose su GPS navigacija laikas gali būti sinchronizuojamas automatiškai.
• Ekrano nustatymai: GID ir CID ekranuose gali būti galimybė reguliuoti kontrastingumą, ryškumą ar pasirinkti dienos/nakties režimą.

Specifinių nustatymų keitimo procedūros gali skirtis, todėl tiksliausią informaciją reikėtų ieškoti konkretaus Zafira modelio vartotojo vadove.

Pranešimai ir Perspėjimai (Warnings and Messages)

Viena svarbiausių borto kompiuterio funkcijų yra informuoti vairuotoją apie įvairius įvykius ar galimus gedimus. Tai daroma per tekstinius pranešimus ekrane ir/arba garsinius signalus.

"Check Control" Sistema

Daugelis Zafira modelių su MID, GID ar CID ekranais turi "Check Control" sistemą, kuri stebi įvairių automobilio sistemų būklę ir praneša apie aptiktas problemas. Dažniausi pranešimai:

• Perdegusi išorės apšvietimo lemputė (stabdžių, posūkių, gabaritų, artimųjų/tolimųjų šviesų).
• Žemas aušinimo skysčio lygis.
• Žemas variklio alyvos lygis.
• Žemas langų plovimo skysčio lygis.
• Atidarytos durys, bagažinė ar variklio gaubtas (važiuojant).
• Stabdžių trinkelių nusidėvėjimas (jei yra davikliai).
• Pranešimai, susiję su automatinės pavarų dėžės, ESP, ABS ar kitų sistemų gedimais.

Gavus perspėjimo pranešimą, svarbu į jį reaguoti - patikrinti nurodytą problemą ir, jei reikia, ją pašalinti. Ignoruojant kai kuriuos pranešimus galima rimtai pažeisti automobilį.

Serviso Intervalo Indikatorius (Service Interval Indicator - SII)

Borto kompiuteris taip pat informuoja apie artėjantį techninės priežiūros terminą. Paprastai, įjungus degimą, trumpam parodomas pranešimas "InSP" arba informacija apie likusį atstumą/laiką iki kito serviso. Šis intervalas priklauso nuo automobilio modelio, variklio tipo ir eksploatacijos sąlygų.

Nunulinimas: Po atlikto techninio aptarnavimo, serviso intervalo indikatorių reikia nulininti. Procedūra skiriasi priklausomai nuo Zafira kartos ir ekrano tipo. Tikslią procedūrą rasite automobilio vartotojo vadove arba specializuotuose forumuose.

Pažangesnės Funkcijos ir Diagnostika

Slaptieji Meniu ir Testavimo Režimai

Kai kuriuose Opel modeliuose, įskaitant Zafira, egzistuoja galimybė patekti į vadinamuosius "slaptuosius" borto kompiuterio meniu arba testavimo režimus. Tai dažniausiai daroma specifine mygtukų kombinacija. Šiuose meniu galima matyti papildomą informaciją, kurios nėra standartiniuose rodmenyse:

• Tikslus aušinimo skysčio temperatūros rodmuo (laipsniais).
• Akumuliatoriaus įtampa (V).
• Greitis skaitmeniniu formatu (km/h).
• Variklio sūkiai (RPM).
• Įvairių daviklių rodmenys.
• Ekrano testavimo režimai.
• Programinės įrangos versijos.

Atsargumas: Nors ši informacija gali būti įdomi ar naudinga diagnozuojant tam tikras problemas, nerekomenduojama keisti jokių parametrų šiuose meniu, jei nesate tikri dėl savo veiksmų, nes tai gali sutrikdyti normalų automobilio sistemų veikimą.

Diagnostikos Galimybės per Borto Kompiuterį

Nors borto kompiuteris rodo "Check Control" pranešimus, jis nėra pilnavertis diagnostikos įrankis. Rimtesniems gedimams nustatyti reikalinga speciali diagnostikos įranga (pvz., OP-COM, Tech2, MDI ar universali diagnostikos įranga), kuri jungiama prie automobilio OBD-II jungties. Tačiau kartais borto kompiuterio rodomi pranešimai ar netikslūs duomenys gali netiesiogiai nurodyti tam tikrų daviklių gedimus.

Borto Kompiuterio Individualizavimas ir Programavimas

Kai kurios Opel Zafira borto kompiuterio funkcijos ar nustatymai gali būti keičiami arba aktyvuojami tik naudojant diagnostikos įrangą. Tai apima:

• Borto kompiuterio aktyvavimas: Kai kuriose bazinės komplektacijos Zafira versijose, nors ir yra MID ar GID ekranas, borto kompiuterio funkcijos gali būti neaktyvuotos gamykloje. Jas galima aktyvuoti perprogramuojant ekrano arba kitų modulių nustatymus.
• Kalbos keitimas: Jei borto kompiuterio meniu nėra norimos kalbos pasirinkimo, kartais ją galima įdiegti arba pakeisti naudojant diagnostikos įrangą. Nuo 2003 metų Opel automobiliuose, įskaitant Zafira, borto kompiuterio kalba keičiama naudojant OP-COM arba OpelScanner.
• Padangų dydžio konfigūracija: Kad borto kompiuteris teisingai skaičiuotų greitį ir atstumą, sistemoje turi būti nurodytas teisingas ratų dydis.
• "Check Control" sistemos konfigūravimas: Galima įjungti arba išjungti tam tikrų elementų stebėjimą.
• Ekrano "surišimas" su automobiliu: Keičiant ekraną arba multimedijos bloką, dažnai reikia atlikti "surišimo" (pairing) arba "atstatymo" (divorcing) procedūras naudojant automobilio saugumo kodą (Car Pass).

Šiuos darbus turėtų atlikti patyrę specialistai, turintys reikiamą įrangą ir žinias, nes neteisingas programavimas gali sukelti rimtų problemų automobilio elektroninėms sistemoms.

Dažniausiai Pasitaikančios Problemos ir Jų Sprendimai

Nors Opel Zafira borto kompiuteriai yra gana patikimi, kartais pasitaiko tam tikrų problemų:

• "Mirę" pikseliai ekrane: Ypač būdinga senesniems MID ir GID ekranams. Dėl kontaktų problemų ekrano juostelėje dalis pikselių nustoja šviesti, todėl informacija tampa sunkiai įskaitoma. Problema dažniausiai sprendžiama keičiant ekrano juostelę (šleifą) arba visą ekraną.
• Netikslūs rodmenys: Jei borto kompiuteris rodo akivaizdžiai neteisingas degalų sąnaudas, likusį atstumą ar kitus parametrus, priežastys gali būti įvairios: neteisingai sukonfigūruotas padangų dydis, problemos su degalų lygio davikliu, oro srauto matuokle, lambda zondu ar kitais davikliais, turinčiais įtakos duomenims.

OBD2 Diagnostika ir Klaidų Kodai

Šiuolaikiniai automobiliai, įskaitant Opel Zafira, naudoja On-Board Diagnostics II (OBD2) sistemą. Tai standartizuota sistema, leidžianti nuskaityti gedimų kodus, susijusius su įvairiais automobilio komponentais ir sistemomis. OBD2 sistema leidžia mechanikams ir patiems vairuotojams greitai nustatyti problemos šaltinį, taupant laiką ir pinigus.

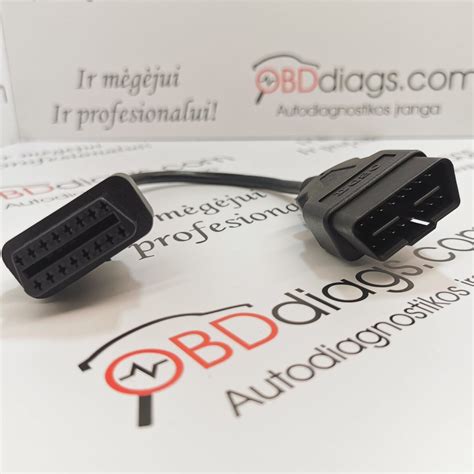

OBD-II jungtis, dažniausiai randama po vairuotojo prietaisų skydeliu, yra pagrindinis įėjimas diagnostikos įrangai. Tai leidžia nuskaityti gedimų kodus (DTC) su jų aprašymais, klaidos statusu ir sąlygomis, dėl kurių fiksuojamas gedimo kodas. Be to, OBD2 sąsaja leidžia analizuoti elektroninių valdymo blokų darbo parametrus realiu laiku, tiek skaitmenine, tiek grafine išraiška, bei aktyvuoti tam tikrus komponentus.

Kaip Nuskaityti Klaidų Kodus?

Klaidų kodams nuskaityti reikalingas OBD2 skaitytuvas. Yra daug skirtingų OBD2 skaitytuvų, nuo paprastų, skirtų tik kodams nuskaityti, iki sudėtingesnių, kurie gali atlikti išsamią diagnostiką ir realaus laiko duomenų analizę. Vienas iš tokių įrenginių yra AutoScanner Opel CAN, kuris susideda iš interfeiso su OBD-II jungtimi ir programinės įrangos. Po prijungimo skaitytuvas parodys klaidų kodus, kurie gali būti naudojami problemos identifikavimui. Šis prietaisas taip pat leidžia praplėsti grafinę parametrų peržiūrą ir atlikti papildomas išplėstines specialias funkcijas, tokias kaip valdymo blokų atminties skaitymas ar odometro parodymų koregavimas.

Dažniausiai Pasitaikantys Opel Zafira Klaidų Kodai ir Jų Reikšmės

Šis sąrašas nėra baigtinis, ir konkreti kodo reikšmė gali priklausyti nuo Zafira modelio, variklio tipo ir kitų faktorių. Visada patartina pasikonsultuoti su kvalifikuotu mechaniku, kad gautumėte tikslią diagnozę.

Klaidų Kodai, Susiję su Varikliu

• P0400: Išmetamųjų dujų recirkuliacijos (EGR) sistemos gedimas.
• P0100: Oro srauto matuoklio (MAF) grandinės gedimas.
• P0105 ir P1105: Turbinos slėgio daviklio (MAP sensor) problema.
• P0110: Įsiurbiamo oro temperatūros (IAT) sensoriaus grandinės gedimas.
• P0130: Lambda zondo (O2 sensor) grandinės gedimas.
• P0171: Per liesas kuro mišinys.
• P0300: Atsitiktiniai uždegimo praleidimai.
• P0638: Droselinės sklendės (ELOBAU daviklio) klaida.
• P1125: Droselinės (gesinimo) sklendės sistemos klaida.
• P1109-P1110: 16 vožtuvų varikliuose dažniausiai pasitaikanti klaida dėl sukūrinių sklendžių sistemos sutrikimų.

Klaidų Kodai, Susiję su Transmisija

• P0700: Transmisijos valdymo sistemos gedimas.
• P0715: Įvesties/Turbinos greičio sensoriaus grandinės gedimas.
• P0740: Hidraulinės sankabos užblokavimo grandinės gedimas.

Klaidų Kodai, Susiję su ABS/Stabdžių Sistema

• C0040: Priekinio dešiniojo rato greičio sensoriaus grandinės gedimas.
• C0045: Priekinio kairiojo rato greičio sensoriaus grandinės gedimas.

Klaidų Kodai, Susiję su DPF Sistema

• P1901-P1903, P0425, P2452: DPF sistemos klaidos, pasitaikančios dėl įvairių kietųjų dalelių sistemos sutrikimų.

Kitos Dažnos Klaidos

• P2279: Oro srauto nutekėjimas.
• P0234: Gedimai susiję su turbinos valdymo solenoidu arba turbinos perpūtimu ar nepripūtimu.

EGR Vožtuvo Išjungimo/Išprogramavimo Metodai

Viena iš populiariausių procedūrų, susijusių su Opel Zafira kompiuterio klaidomis, yra EGR vožtuvo išjungimas ar išprogramavimas. Šis elementas dyzeliniuose varikliuose genda dažniausiai. Yra naudojami keli metodai eliminuojant šį vožtuvą, dauguma jų susiję su variklių valdymo kompiuteriais EDC16 ir PSG16.

Metodai EGR'o Eliminavimui:

• Paprastas EGR'o UŽDARYMAS: Šio metodo esmė - sustabdytas EGR'o veikimas, užnulinant jo valdymo įtampą. EGR'as lieka užsidaręs, o recirkuliacinės dujos nebegrįžta į įsiurbimo kolektorių. Šis metodas tinkamas tik kol veikia elektrinė EGR'o valdymo dalis.
• EGR'o Visiškas Išprogramavimas: Tai reiškia, kad EGR'as visiškai išjungiamas iš valdymo sistemos, kad jo nebematytų ir nevaldytų sistema. Tai labiau patikimas ir ilgalaikis sprendimas.
• Variantas Nr. 1 + Ištrintas Klaidos (DTC) Indikacijos Blokas: Uždarius EGR'ą pirmuoju metodu, ištrinama su EGR'u susijusių klaidų indikacija.
• Variantas Nr. 2 + Programiškai Atjungtas Avarinis Režimas: Tai reiškia, kad EGR'as išjungiamas, o avarinis režimas taip pat atjungiamas programiškai.
• Pilnas EGR'o Išprogramavimas: Pats sunkiausias, reikalaujantis žinių bei laiko sąnaudų metodas. Teisingai išprogramavus EGR'ą, nepasikeičia jokie kiti nesusiję variklio sistemos darbo parametrai.

DPF (Kietųjų Dalelių Filtras) Sistemos Ypatumai

DPF sistemos programavimas Opel automobiliuose yra sudėtingesnis nei daugelyje kitų gamintojų. Paprastai, siekiant išjungti DPF regeneraciją, naudojamos automatinės koregavimo programos, kurios gali "išpjauti" diagnostinių klaidų kodų sritį. Tai reiškia, kad kompiuteris generuoja klaidas, bet jos neparodomos diagnostinei įrangai, kas labai apsunkina gedimų nustatymą ateityje. Tokiu atveju, norint atstatyti kompiuterio programos klaidų sritį į pradinę būseną, reikalingos specifinės žinios.

Teisingas DPF išjungimas apima programinės versijos keitimą į versiją be DPF arba regeneracijos išjungimą su visų susijusių elektrinių elementų išprogramavimu. Tokiu atveju kompiuteryje lieka visas DTC klaidų blokas, ir atjungus bet kurį nesusijusį elementą, automobilis turi į tai reaguoti.

Ką Daryti, Kai Užsidega "Check Engine" Lemputė?

Įsižiebusi kontrolinė lemputė „Check Engine“ prietaisų skydelyje vairuotojams dažnai kelia nerimą. Tačiau ši lemputė ne visuomet rodo rimtą variklio gedimą, ji gali signalizuoti ir klaidą. Jei variklis veikia normaliai, galima apsvarstyti savarankišką minėtos kontrolinės lemputės išjungimą. Klaida „Check Engine“ yra įrašoma į variklio valdymo kompiuterio atmintį (ECU).

Kaip pašalinti "Check Engine" klaidą be diagnostikos kompiuterio:

• Akumuliatoriaus neigiamo gnybto atjungimas: Atjungus neigiamą akumuliatoriaus gnybtą 15-30 minučių, ECU atmintis išvaloma.
• Klaidų trynimas rakteliu: Veiksminga tik kai kuriuose automobilių modeliuose, reikalauja tam tikrų veiksmų su saugiklių dėžute.
• Belaidis įrenginys ir išmanusis telefonas: Prijungiamas prie OBD-II lizdo, sinchronizuojamas su telefonu per Bluetooth/Wi-Fi ir per specialią programą ištrinamos klaidos.

Nors šie metodai gali laikinai išjungti lemputę, jie nepašalina problemos šaltinio.

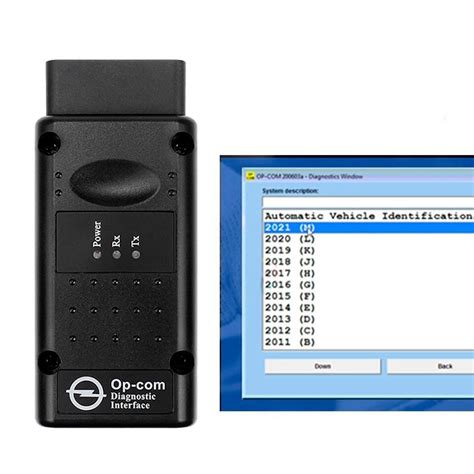

OP-COM Diagnostikos Adapterio Ypatumai

OP-COM Professional 200603a (Originali FW 1.67) yra naujausia populiaraus skenerio OPEL automobiliams versija. Skirtingai nuo ankstesnių versijų, ši versija yra pilnai funkcionali darbui su 2010 - 2021m. gamybos automobiliais. Adapteris leidžia atlikti visų elektroninių valdymo blokų diagnostiką automobiliuose pagamintuose nuo 1992 m. iki 2021 m. Prietaisas leidžia dirbti su visais blokais, tuo pačiu niekuo nenusileidžia dyleriniams skeneriams. Ne tik su automobiliais OPEL, bet ir kitų gamintojų automobiliais OPEL platformoje (pavyzdžiui, SAAB 9-3, SAAB 9-5, Renault Traffic (Opel Vivaro), Renault Master (Opel Movano), Chevrolet Captiva).

Adapteris pagamintas originalios mikroschemos PIC18F458 pagrindu, o tai leidžia keisti OP-COM mikroprograminę įrangą. Sumontuota naujausios kartos mikroschema FT232RQ, kuri skirtingai nuo FT232RL nėra klastojama. Sumontuotos naujos, originalios 4,5 V relės. Veikia su CAN magistrale visais greičiais HSCAN, MSCAN, LSCAN. Komplekte keturios programos versijos: OP-COM PRO 2021 (tik anglų kalba), OP-COM PRO 2018 ENG/RUS, OP-COM PRO 2015 ENG/RUS, OP-COM 08/2010.
