Šis vadovas skirtas Opel Zafira automobilių savininkams, norintiems suprasti saugiklių išdėstymą ir funkcijas, ypatingai atkreipiant dėmesį į kondicionieriaus saugiklį. Saugikliai yra esminė automobilio elektros sistemos dalis, apsauganti komponentus nuo gedimų, atsirandančių dėl per didelės srovės. Šiame straipsnyje pateikiama išsami informacija apie skirtingų kartų Opel Zafira saugiklių dėžutes, jų vietas ir kiekvieno saugiklio paskirtį, atnaujinta informacija padės Jums greitai ir efektyviai išspręsti elektros problemas.
Saugiklių Dėžučių Vietos
Opel Zafira automobiliuose saugiklių dėžutės paprastai yra dviejose pagrindinėse vietose:
- Salono saugiklių dėžutė: Dažniausiai randama po prietaisų skydeliu (vairuotojo pusėje) arba daiktadėžėje.
- Variklio skyriaus saugiklių dėžutė: Įprastai įrengta variklio skyriuje, šalia akumuliatoriaus arba ant sparno.
Konkreti vieta gali skirtis priklausomai nuo Opel Zafira modelio ir pagaminimo metų. Rekomenduojama peržiūrėti automobilio savininko vadovą, norint tiksliai nustatyti saugiklių dėžučių vietas.
Opel Zafira A (1999-2005 m.) Saugiklių Schema
Opel Zafira A, gamintas nuo 1999 iki 2005 metų, turi saugiklių dėžutę salone. Saugiklių schema dažniausiai būna atspausdinta ant saugiklių dėžutės dangtelio vidinės pusės arba pateikiama automobilio savininko vadove. Pateikiami keli tipiškų saugiklių pavyzdžiai:
- F1: Priekiniai žibintai (kairė pusė)
- F2: Priekiniai žibintai (dešinė pusė)
- F3: Gabaritiniai žibintai (kairė pusė)
- F4: Gabaritiniai žibintai (dešinė pusė)
- F5: Stabdžių žibintai
- F6: Posūkių signalai
- F7: Garso signalas
- F8: Valytuvai
- F9: Plovimo siurblys
- F10: Salono apšvietimas
- F11: Radijas
- F12: Centrinis užraktas
- F13: Elektra valdomi langai
- F14: Galinio lango šildymas
- F15: ABS
- F16: Oro kondicionierius
Svarbu: Ši schema yra tik pavyzdys. Tikslūs saugiklių numeriai ir jų paskirtis gali skirtis priklausomai nuo konkretaus modelio ir komplektacijos. Visada remkitės savo automobilio savininko vadovu.
Opel Zafira B (2005-2014 m.) Saugiklių Schema
Opel Zafira B, gamintas nuo 2005 iki 2014 metų, taip pat turi saugiklių dėžutes salone ir variklio skyriuje. Saugiklių schemos ir reikšmės gali būti skirtingos, lyginant su Zafira A.
Salono Saugiklių Dėžutė (Kairė Pusė)
| Nr. | Srovė (A) | Aprašymas |
|---|---|---|
| 1 | 10A | Informacijos ekranas |
| 2 | 5A | Jutiklis |
| 3 | 10A | Galinio lango valytuvas |
| 4 | 20A | Priekinių žibintų apiplovimas |
| 5 | 7.5A | Oro kondicionierius |
| 6 | 7.5A | Prietaisų skydelis |
| 7 | 5A | ABS |
| 8 | 7.5A | Automatinė pavarų dėžė |
| 9 | 7.5A | SRS |
| 10 | 20A | Centrinis užraktas |
| 11 | 10A | Saugos sistema |
| 12 | 5A | Diagnostikos jungtis |
| 13 | 5A | Galinio vaizdo veidrodėliai |
| 14 | 7.5A | Šildomos sėdynės |
| 15 | 10A | Garso sistema |
| 16 | 7.5A | Oro kondicionieriaus kompresorius |
| 17 | 7.5A | Stabdžių žibintai |
| 18 | 7.5A | Elektra valdomi langai (galiniai) |
| 19 | 7.5A | Elektra valdomi langai (priekiniai) |
| 20 | 15A | Degiklis |
| 21 | 10A | Įkrovimo lizdas |
| 22 | 20A | Stoglangis |
| 23 | 10A | Priešrūkiniai žibintai |
| 24 | 20A | Galinio lango šildymas |
| 25 | 30A | Elektra valdomos sėdynės |
Salono Saugiklių Dėžutė (Dešinė Pusė)
| Nr. | Srovė (A) | Aprašymas |
|---|---|---|
| 26 | 10A | Priekiniai žibintai (kairė pusė) |
| 27 | 10A | Priekiniai žibintai (dešinė pusė) |
| 28 | 5A | Gabaritiniai žibintai (kairė pusė) |
| 29 | 5A | Gabaritiniai žibintai (dešinė pusė) |
| 30 | 10A | Valytuvai |
| 31 | 5A | Plovimo siurblys |
| 32 | 7.5A | Posūkių signalai |
| 33 | 10A | Garso signalas |
| 34 | 5A | Salono apšvietimas |
| 35 | 7.5A | Degimas |
| 36 | 20A | Kuro siurblys |
| 37 | 10A | Variklio valdymo blokas |
| 38 | 10A | ABS |
| 39 | 7.5A | Automatinė pavarų dėžė |
| 40 | 5A | SRS |
Variklio Skyriaus Saugiklių Dėžutė (Pavyzdys)
| Nr. | Srovė (A) | Aprašymas |
|---|---|---|
| 1 | 20A | Variklio valdymo blokas |
| 2 | 10A | Degimas |
| 3 | 10A | Kuro siurblys |
| 4 | 10A | Priešrūkiniai žibintai |
| 5 | 10A | ABS |
| 6 | 10A | Oro kondicionierius |
| 7 | 10A | Garso signalas |
| 8 | 10A | Valytuvai |
| 9 | 10A | Plovimo siurblys |
| 10 | 10A | Priekiniai žibintai (kairė pusė) |
| 11 | 10A | Priekiniai žibintai (dešinė pusė) |
| 12 | 10A | Gabaritiniai žibintai (kairė pusė) |
| 13 | 10A | Gabaritiniai žibintai (dešinė pusė) |
Svarbu: Šios schemos yra tik pavyzdžiai. Tikslūs saugiklių numeriai ir jų paskirtis gali skirtis priklausomai nuo konkretaus modelio ir komplektacijos. Visada remkitės savo automobilio savininko vadovu.
Opel Zafira C (2011-2019 m.) Saugiklių Schema
Opel Zafira C, dar žinomas kaip Zafira Tourer, turi dar kitokias saugiklių dėžučių schemas ir reikšmes. Dėl didesnės elektronikos integracijos, saugiklių paskirtis gali būti sudėtingesnė.
Salono Saugiklių Dėžutė (Dažniausiai Daiktadėžėje)
| Nr. | Srovė (A) | Aprašymas |
|---|---|---|
| 1 | 5A | Galinio vaizdo veidrodėliai |
| 2 | 7.5A | Oro kondicionierius |
| 3 | 5A | Jutikliai |
| 4 | 10A | Informacijos ekranas |
| 5 | 7.5A | Prietaisų skydelis |
| 6 | 7.5A | Automatinė pavarų dėžė |
| 7 | 5A | ABS |
| 8 | 7.5A | SRS |
| 9 | 20A | Centrinis užraktas |
| 10 | 10A | Saugos sistema |
| 11 | 5A | Diagnostikos jungtis |
| 12 | 7.5A | Šildomos sėdynės |
| 13 | 10A | Garso sistema |
| 14 | 7.5A | Oro kondicionieriaus kompresorius |
| 15 | 7.5A | Stabdžių žibintai |
| 16 | 7.5A | Elektra valdomi langai (galiniai) |
| 17 | 7.5A | Elektra valdomi langai (priekiniai) |
| 18 | 15A | Degiklis |
| 19 | 10A | Įkrovimo lizdas |
| 20 | 20A | Stoglangis |
| 21 | 10A | Priešrūkiniai žibintai |
| 22 | 20A | Galinio lango šildymas |
| 23 | 30A | Elektra valdomos sėdynės |
| 24 | 10A | Galinio lango valytuvas |
Variklio Skyriaus Saugiklių Dėžutė
| Nr. | Srovė (A) | Aprašymas |
|---|---|---|
| 1 | 20A | Variklio valdymo blokas |
| 2 | 10A | Degimas |
| 3 | 10A | Kuro siurblys |
| 4 | 10A | Priešrūkiniai žibintai |
| 5 | 10A | ABS |
| 6 | 10A | Oro kondicionierius |
| 7 | 10A | Garso signalas |
| 8 | 10A | Valytuvai |
| 9 | 10A | Plovimo siurblys |
| 10 | 10A | Priekiniai žibintai (kairė pusė) |
| 11 | 10A | Priekiniai žibintai (dešinė pusė) |
| 12 | 10A | Gabaritiniai žibintai (kairė pusė) |
| 13 | 10A | Gabaritiniai žibintai (dešinė pusė) |
Svarbu: Šios schemos yra tik pavyzdžiai. Tikslūs saugiklių numeriai ir jų paskirtis gali skirtis priklausomai nuo konkretaus modelio ir komplektacijos. Visada remkitės savo automobilio savininko vadovu.
Kaip Patikrinti ir Pakeisti Saugiklį
Jei pastebėjote, kad kuris nors automobilio elektros prietaisas neveikia, pirmiausia patikrinkite atitinkamą saugiklį. Norėdami tai padaryti:
- Išjunkite degimą.
- Raskite atitinkamą saugiklių dėžutę.
- Atidarykite saugiklių dėžutės dangtelį.
- Pagal schemą nustatykite saugiklį, atsakingą už neveikiantį prietaisą.
- Naudodami specialų saugiklių ištraukiklį (dažnai būna saugiklių dėžutėje) arba replėmis atsargiai ištraukite saugiklį.
- Apžiūrėkite saugiklį. Jei vielinis elementas viduje yra nutrūkęs, saugiklis yra perdegęs.
- Pakeiskite perdegusį saugiklį nauju, tokios pačios srovės stiprumo (amperais).
- Įdėkite dangtelį atgal ant saugiklių dėžutės.
- Patikrinkite, ar prietaisas veikia.
Įspėjimas: Niekada nenaudokite didesnio srovės stiprumo saugiklio nei rekomenduojama. Tai gali sukelti elektros sistemos pažeidimus ar net gaisrą.
Bendra Informacija apie Rėles ir Saugiklius
Pagrindinė OPEL ZAFIRA A (F75_) rėlių paskirtis - valdyti įjungimo, išjungimo, srovės padavimo procesus. Dažniausiai rėlės yra sumontuotos valdymo bloke arba prie įrenginio, kuriam valdyti jos yra skirtos. Saugiklių dėžė yra įmontuota salone ir/arba variklio skyriuje. Saugikliai yra skirti apsaugoti nuo per didelių įtampos šuolių. Sugedus tam tikram įtaisui, saugikliai saugo nuo trumpojo jungimo. Saugikliai rūšiuojami pagal praleidžiamą įtampos stiprumą ir žymimi amperais nuo 5 iki 120. Sutrikus tam tikro elektros įrenginio funkcionavimui, rekomenduojama tikrinti OPEL ZAFIRA A (F75_) saugiklius ir rėles, nes šios dalys sugesdamos apsaugo nuo didelių elektros sistemos gedimų.
Tinkamai veikianti OPEL ZAFIRA A (F75_) rėlių ir saugiklių sistema užtikrina visų elektros prietaisų funkcionavimą. Tinkamai prižiūrimi ir reguliariai tikrinami OPEL ZAFIRA A (F75_) rėlės ir saugikliai tarnaus ilgai ir efektyviai.
Kur Rasti Kondicionieriaus Saugiklį Opel Zafira Automobilyje?
Opel Zafira automobilyje saugikliai yra išdėstyti dviejose pagrindinėse vietose: variklio skyriuje ir salone (dažniausiai priekinėje panelėje, vairuotojo pusėje). Kondicionieriaus saugiklio vieta gali skirtis priklausomai nuo Zafira modelio (A, B, C) ir pagaminimo metų. Todėl būtina patikrinti savo automobilio savininko vadovą (instrukciją), kuriame pateikiama tiksli saugiklių dėžutės schema ir aprašymas.

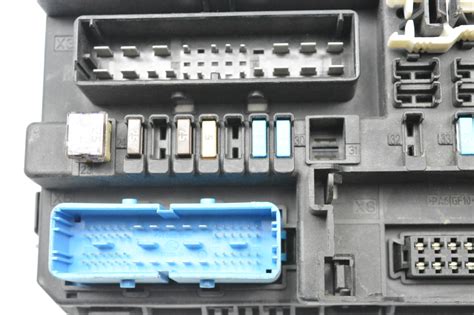

Saugiklių Dėžutė Variklio Skyriuje
Variklio skyriuje esanti saugiklių dėžutė dažniausiai slepiasi po plastikiniu dangteliu. Atidarykite dangtelį ir ieškokite schemos, kuri turėtų būti atspausdinta ant dangtelio vidinės pusės arba šalia saugiklių dėžutės. Šioje schemoje rasite kondicionieriaus sistemos saugiklio numerį ir amperų skaičių (A). Dažnai kondicionieriaus saugiklis būna pažymėtas kaip "A/C", "Kondicionierius" arba "Ventiliatorius".
Saugiklių Dėžutė Salone
Salone esanti saugiklių dėžutė dažniausiai yra paslėpta už nedidelio dangtelio priekinėje panelėje, vairuotojo pusėje. Atidarykite šį dangtelį ir ieškokite saugiklių schemos. Kaip ir variklio skyriuje, schemoje turėtų būti nurodytas kondicionieriaus saugiklio numeris ir amperų skaičius. Šioje vietoje gali būti saugiklis, atsakingas už kondicionieriaus valdymo bloką arba ventiliatorių.
Kaip Identifikuoti Perdegusį Saugiklį?
Perdegusį saugiklį galima atpažinti keliais būdais:
- Vizualiai: Atidžiai apžiūrėkite saugiklį. Jei matote, kad vidinis metalinis siūlas (jungtis) yra nutrūkęs arba apdegęs, saugiklis yra perdegęs.
- Multimetru: Naudodami multimetrą, galite patikrinti saugiklio laidumą. Nustatykite multimetrą į laidumo režimą (paprastai pažymėtas garsiakalbio simboliu) ir prijunkite zondus prie abiejų saugiklio galų. Jei multimetras nerodo jokio laidumo, saugiklis yra perdegęs.
Svarbu: Prieš keičiant saugiklį, įsitikinkite, kad automobilis yra išjungtas (ištrauktas raktelis iš spynelės), kad išvengtumėte elektros smūgio ar kitų problemų.
Kaip Pakeisti Kondicionieriaus Saugiklį Opel Zafira Automobilyje?
Saugiklio keitimas yra gana paprastas procesas, kurį galima atlikti savarankiškai:
- Raskite reikiamą saugiklį: Remdamiesi automobilio savininko vadovu (instrukcija) arba saugiklių dėžutės schema, suraskite kondicionieriaus saugiklį.
- Ištraukite perdegusį saugiklį: Naudokite specialų saugiklių ištraukiklį (paprastai randamas saugiklių dėžutėje) arba mažas reples. Atsargiai ištraukite perdegusį saugiklį.
- Įdėkite naują saugiklį: Paimkite naują saugiklį su tokiu pačiu amperų skaičiumi (A), kaip ir perdegęs saugiklis. Įdėkite naują saugiklį į tą pačią vietą, iš kurios ištraukėte perdegusį.
- Patikrinkite kondicionieriaus veikimą: Įjunkite automobilį ir patikrinkite, ar kondicionierius veikia. Jei kondicionierius vis dar neveikia, gali būti kita problema, kurią turėtų diagnozuoti profesionalus mechanikas.
Svarbūs Patarimai ir Įspėjimai
- Naudokite tik tinkamo amperų skaičiaus saugiklius: Niekada nenaudokite didesnio amperų skaičiaus saugiklio, nei nurodyta automobilio savininko vadove. Tai gali sukelti rimtų elektros sistemos pažeidimų ar net gaisrą.
- Nekeiskite saugiklio viela ar kitu metaliniu daiktu: Tai labai pavojinga ir gali sukelti elektros sistemos pažeidimus ar gaisrą.
- Jei saugiklis nuolat perdegęs: Jei saugiklis perdegęs iškart po pakeitimo arba dažnai perdega, tai gali reikšti rimtesnę problemą elektros sistemoje. Tokiu atveju kreipkitės į profesionalų mechaniką, kad jis diagnozuotų ir pašalintų problemą.
- Savininko vadovas yra svarbus: Visada pasikliaukite savo automobilio savininko vadovu, kuriame pateikiama tiksli informacija apie saugiklių vietas ir amperų skaičius.
Galimos Kondicionieriaus Gedimo Priežastys (Jei Ne Saugiklis)
Jei pakeitus saugiklį kondicionierius vis dar neveikia, gali būti kitos priežastys:
- Freono trūkumas: Kondicionieriaus sistemoje gali trūkti freono (šaltnešio).
- Kompresoriaus gedimas: Kondicionieriaus kompresorius gali būti sugedęs.
- Elektros problemos: Gali būti problemų su elektros laidais, jungtimis ar relėmis.
- Valdymo bloko gedimas: Kondicionieriaus valdymo blokas gali būti sugedęs.
- Ventiliatoriaus gedimas: Kondicionieriaus ventiliatorius gali būti sugedęs.
Šiais atvejais rekomenduojama kreiptis į profesionalų mechaniką, kuris galės diagnozuoti ir pašalinti gedimą.
