Elektros laidų žymėjimas ir instaliacija

Elektros sistemų supratimas ir tinkamas laidų pasirinkimas yra itin svarbus aspektas, užtikrinantis saugumą ir optimalų įrangos veikimą tiek buityje, tiek automobiliuose. Vienfazius ir trifazius elektros tinklus lengviau įrengti, jei laidai tiesiami įvairiaspalviais laidais. Anksčiau vienfaziams buitiniams laidams buvo naudojami plokšti dviejų gyslų kabeliai, kurių viela buvo baltos spalvos. Skirtingų spalvų kabelių gamyba sumažina darbo sudėtingumą ir padeda išvengti klaidų instaliuojant.

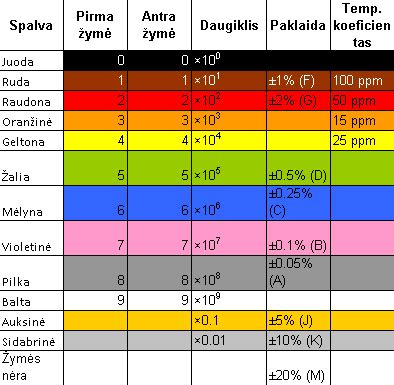

Laidų spalvų ir raidžių kodavimo sistema

Spalvinius kodus galima papildyti raidiniais kodais, kurie dar tiksliau nurodo laido funkciją:

• L (angl. Line) - fazinis laidas.
• N (angl. Neutral) - nulinis darbinis laidas.
• PE (angl. Protective Earth) - apsauginis įžeminimo laidas.

Nuolatinės srovės grandinėse prie teigiamo poliaus prijungtus laidininkus įprasta žymėti raudona spalva, o prie neigiamo poliaus - juoda arba mėlyna. Spalvotiems žymėjimams, taikomiems grandinėms su keliomis vardinėmis įtampomis, standartų nėra.

Europinis standartas (HD 308)

Pagal HD 308 Europos standarto reikalavimus, 3-jų laidų instaliaciniame kabelyje esančių laidų spalvos reiškia:

• Žaliai geltona - įžeminimo laidas.
• Mėlyna - darbinis (nulinis) laidas.
• Rudas, baltas, juodas, raudonas arba violetinis - fazinis laidas.

Kai kuriose sistemose, ypač sudėtingose elektros grandinėse ar kelių fazių sistemose, papildomiems laidams su įtampa žymėti gali būti naudojamos kitos spalvos, pavyzdžiui, geltona.

Automobilių elektros instaliacija

Automobilių elektros instaliacijai būdinga tai, kad jos grandinės, kuriose yra teigiama įtampa, yra raudonos arba raudonų atspalvių (rausvos, oranžinės), o grandinės, prijungtos prie įžeminimo, yra juodos. Kiti laidai turi specifinę spalvą, kurią nustato automobilio gamintojas.

Automobilių laidų spalvų ir kodų sistema buvo sukurta standartizuoti elektros instaliaciją. Pagrindinės spalvos (raudona, juoda, geltona, žalia, mėlyna) nurodo laido funkciją, o spalvų kombinacijos ir kodai - konkrečią paskirtį. Remiantis statistika, 92% profesionalų laiko laidų spalvų sistemos išmanymą būtinu įgūdžiu efektyviam gedimų nustatymui.

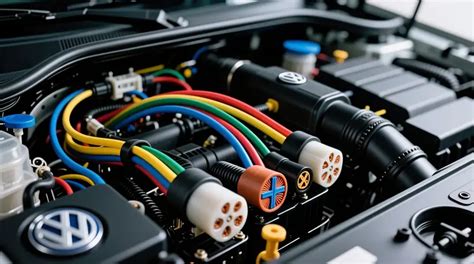

Automobilių laidų skerspjūvis ir jo svarba

Vienas iš esminių parametrų, į kurį reikia atkreipti dėmesį, yra laidų skerspjūvio plotas, dar kitaip vadinamas skersmeniu. Laidų skerspjūvis (diametras) yra kritinis faktorius, kuris užtikrina saugų srovės tekėjimą. Tinkamai parinktas skerspjūvis leidžia laidui atlaikyti reikiamą elektros srovę nepriekaištingai, išvengiant perkaitimo, lydymosi ir galimų trumpųjų jungimų. Per plonas laidas gali perkaisti, sukelti gaisro pavojų ir sugadinti prijungtą įrangą. Per storas laidas, nors ir saugesnis, gali būti brangesnis ir sunkiau instaliuojamas.

Dažniausiai naudojamos automobilių laidų specifikacijos yra vardinis skerspjūvio plotas 0,5, 0.75, 1.0, 1,5, 2.0, 2,5, 4.0, 6.0 ir kitų kvadratinių milimetrų laidai (dažniausiai naudojamas vardinis japoniškų automobilių skerspjūvio plotas yra 0.5, 0.85, 1.25, 2.0, 2.5, 4.0, 6.0 ir kiti kvadratiniai milimetrai).

Kiekvienas iš jų turi leistiną apkrovos srovės vertę ir skirtingų galios lygių elektros įrenginių laidus. Kaip pavyzdį paėmus visą transporto priemonės laidų rinkinį:

• 0.5 mm² dydžio laidas tinka prietaisų žibintams, indikatoriaus lemputėms, durų žibintams, lubų šviestuvams ir kt.
• 0.75 mm² specifikacijų linija tinka priekiniams ir galiniams valstybinio numerio žibintams, mažiems žibintams, stabdžių žibintams ir kt.
• 1.0 mm² specifikacijų linija tinka posūkio signalams, rūko žibintams ir kt.
• 1.5 mm² specifikacijų linija tinka priekiniams žibintams, garso signalams ir kt.
• Pagrindinėms elektros linijoms, tokioms kaip generatoriaus armatūra ir juosmens viela, reikalinga 2.5-4 mm² viela.

Užvedimo laidai: svarbūs parametrai

Kiekvienas vairuotojas tikriausiai žino, kaip atrodo užvedimo laidai. Tai du kabeliai, dažniausiai raudonos ir juodos spalvos, su gnybtais galuose. „Inter Cars Lietuva“ Produktų grupės specialistas Aurimas Andzelevičius teigia, kad renkantis užvedimo laidus vertėtų atkreipti dėmesį į visus parametrus, nes jie turi daug įtakos srovės pralaidumui, o tai yra itin svarbu.

Renkamės laidus, kurių gamintojas nurodo, kad jie gali atlaikyti 400-600 amperų arba stipresnę srovę. Naudinga informacija yra ant akumuliatoriaus nurodomas užvedimo srovės stiprumas.

Kaip atpažinti kokybiškus užvedimo laidus?

1. Pirmiausia jie yra pagaminti iš storos vario vielos, kuri užtikrina tinkamą srovės pralaidumą net ekstremaliomis sąlygomis.
2. Reikėtų patikrinti, ar kabeliai yra pagaminti tinkamai, t. y. ar varinis laidas yra gerai užspaustas gnybtų tvirtinimo vietose.
3. Būtina patikrinti pačius gnybtus. Visa tai užtikrins mažesnius įtampos kritimus.

Jei turite automobilį su benzininiu varikliu, visiškai pakaks kabelių, kurių pjūvis yra 16 mm², dyzelinio variklio arba ilgesnių nei 3 m ilgio kabelių skerspjūvis turėtų siekti 25 mm² arba 35 mm². Būtina atsiminti, kad kuo ilgesnis kabelis, tuo varža yra didesnė, atitinkamai didesni ir srovės nuostoliai. Rekomenduojamas užvedimo laidų ilgis yra 2,5-3 m. Tokio ilgio laidų pakaks dviejų lengvųjų arba komercinių automobilių akumuliatoriams sujungti.

Automobilio užvedimas laidais - prijungimo eilė

Žiemą, esant itin žemai temperatūrai, dažnai rytais nepavyksta užvesti automobilio. Tokioje situacijoje vienintelė išeitis - panaudoti išorinį srovės šaltinį.

1. Pradėkite nuo raudonojo (vadinamojo pliusinio) kabelio prijungimo prie teigiamo veikiančio automobilio akumuliatoriaus poliaus. Po to šį veiksmą pakartokite transporto priemonėje, kuri neužsivedė.
2. Antrame etape imkitės juodojo kabelio (minusinio). Pradėkite nuo jo prijungimo prie akumuliatoriaus, iš kurio imsite srovę. Svarbiausia - neprijungti antro galo prie neužsivedusios transporto priemonės akumuliatoriaus, nes toks veiksmas gali sukelti kibirkščiavimą, kuris uždegs dujas, išsiskiriančias iš įkraunamo akumuliatoriaus. Rekomenduojama prijungti gnybtą prie transporto priemonės masės, geriausia - prie kokio nors metalinio elemento po variklio gaubtu, pavyzdžiui, prie variklio tvirtinimo arba prie variklio bloko. Kiekviename automobilyje privaloma surasti tokią saugią vietą. Taip pat būkite atsargūs ir nepalieskite kabelio antgaliu kitų elementų - tai gali sukelti trumpą jungimą ir pažeisti automobilio elektros instaliaciją.
3. Tinkamai prijungę laidus, užveskite davėjo automobilį ir apie 5-15 min. palaukite, kol akumuliatorius gavėjo automobilyje įsikraus.
4. Po įkrovimo išjunkite variklį davėjo automobilyje ir tik tuomet bandykite užvesti kitą automobilį. Tai turėtų pavykti, nes akumuliatorius buvo įkraunamas, papildomai vis dar yra prijungtas pilnas davėjo akumuliatorius.
5. Užvedę gavėjo automobilio variklį, atjunkite kabelius atvirkštine tvarka: iš pradžių - minusinį automobilyje, kurį užvedėte, po to - kitą kabelio galą nuo davėjo akumuliatoriaus. Tokiu pat eiliškumu atsekite ir raudonąjį kabelį. Uždėkite akumuliatorių dangčius ir užbaikite „reanimacijos“ procesą.

Automobilių laidų tipai pagal paskirtį

Priklausomai nuo naudojimo ir vietos, automobilių laidus galima suskirstyti į daugybę skirtingų tipų:

• Variklio laidų rinkinys: jis yra prijungtas prie įvairių automobilio variklio jutiklių ir pavarų, tokių kaip uždegimo sistema, degalų įpurškimo sistema, deguonies jutiklis, išmetamųjų dujų surinkimo sistema ir kt.
• Prietaisų skydelio laidų pynė: jungiama prie įvairių automobilio prietaisų skydelyje esančių indikatorių, ekranų, mygtukų, jungiklių ir kt.
• Durų laidų pynė: jungiama prie įvairių automobilio durų viduje esančių valdymo įtaisų, pvz., elektrinių langų, elektrinių spynų, garsiakalbių ir kt.
• Kėbulo laidų pynė: jungia įvairiose automobilio dalyse esančią elektros įrangą, pvz., apšvietimo sistemas, oro pagalves, sėdynių šildymą, oro kondicionavimo sistemas, atbulinės eigos jutiklius ir kt.
• Garso laidų rinkinys: jungia įvairius automobilio garso sistemos įrenginius, tokius kaip radijas, CD grotuvai, garsiakalbiai ir kt.

RCA laidai ir kitos jungtys

Be pagrindinių elektros instaliacijos laidų, automobiliuose naudojami ir specializuoti laidai, tokie kaip RCA (cinch) laidai garso sistemoms. Šie laidai yra svarbūs norint užtikrinti kokybišką garso signalo perdavimą tarp stiprintuvo ir valdymo bloko.

• 2 kanalų RCA laidas tarp stiprintuvo ir valdymo bloko: OFC (bedeguonies varis) apsaugo nuo korozijos, mažina RF ir EMI triukšmą, yra lankstus ir elastingas. Galimi ilgiai: 1m, 3m.
• RCA laidas - ilgis 5,0 metro - dvigubas ekranas - padalintos antgalio jungtys - rodžiu dengti kištukai - stipri struktūra.
• Prailginimo kištukas, skirtas prijungti du 50 mm² kabelius: neapšiltintas - 50 mm² kabeliui - šešiabriauniai gnybtai.

„4 Connect Basic“ jungtys yra patikimi ir įperkami signalo perdavimo sprendimai bet kokioje aplinkoje. Koaksialinė struktūra, varinis išorinis skydas. Dviguba apsauga nuo trukdžių. Rodžiu dengti suskaidyto galo kamščiai. Komplekte yra nuotolinio valdymo pultas.

„4 Connect STAGE1 RCA kabeliai nustato naujus standartus biudžetinei klasei! Šie kabeliai turi storesnius nei įprastai laidus, kurie pagaminti iš OFC. Vytos poros struktūra pašalina nepageidaujamą triukšmą. Kitas triukšmą mažinantis veiksnys yra papildomas laidas, esantis viduje po kabeliais. Jungtys yra padengtos rodiu ir kiekviena jungtis yra patikrinta gamykloje, kad jos labai gerai sukimba.

Elektros instaliaciniai kabeliai ir jų tipai

Vykdant bet kokį elektros instaliacijos projektą, nesvarbu, ar klojate pamatus naujam pastatui, modernizuojate seną statinį, ar tiesiog atliekate keletą elektros sistemos atnaujinimų, labai svarbu pasirinkti tinkamus instaliacinius kabelius. Instaliaciniai kabeliai užtikrina sklandų įvairių prietaisų maitinimą, padeda apšviesti erdves ir, svarbiausia, užtikrina elektros infrastruktūros saugumą bei efektyvumą.

Instaliaciniai kabeliai yra neatsiejami elektros grandinės komponentai ir yra pagrindiniai elektros energijos perdavimo iš vieno taško į kitą kanalai bet kurioje elektros sistemoje. Šie elektros kabeliai, sudaryti iš vieno ar daugiau laidininkų su izoliaciniu sluoksniu, padeda paskirstyti elektros energiją ir signalus įvairiuose įrenginiuose - nuo paprastų buitinių iki sudėtingų pramoninių prietaisų. Svarbiausia instaliacinių kabelių paskirtis - ne tik perduoti energiją, bet ir užtikrinti, kad tai būtų daroma saugiai ir efektyviai. Tinkamai parinkti ir sumontuoti elektros laidai apsaugo nuo įtampos kritimo, sumažina energijos nuostolius ir elektros pavojaus riziką, todėl jie yra visų elektros grandinių funkcionalumo ir saugumo pagrindas.

Pagrindinės instaliacinių kabelių rūšys

Instaliaciniai kabeliai gali būti pagaminti iš įvairių medžiagų ir yra skirtingų rūšių, kurių kiekviena pritaikyta konkrečioms reikmėms ir aplinkoms. Paprastai skiriamos šios instaliacinių kabelių rūšys: aliumininiai kabeliai, variniai kabeliai ir behalogeniniai kabeliai.

Aliumininiai kabeliai

Aliumininiai kabeliai pasižymi lengvumu ir yra ekonomiškas variantas, todėl yra patrauklus pasirinkimas didelės apimties elektros instaliacijoms, kai reikia daug laidų. Aliumininis instaliacinis kabelis paprastai naudojamas elektros tinkluose, oro linijose ir kitose srityse, nes gali sumažinti išlaidas ir palengvinti montavimą.

Variniai kabeliai

Variniai kabeliai yra plačiai naudojami gyvenamųjų namų ir komercinių patalpų elektros instaliacijos sistemose ir yra pasirenkami dėl savo geresnio laidumo ir lankstumo. Varis pasižymi puikiu elektros laidumu, nusileidžiančiu tik sidabrui, todėl labai efektyviai perduoda elektros energiją. Variniai instaliaciniai kabeliai taip pat yra plastiškesni, nei aliumininiai, todėl juos galima lenkti ir lengvai montuoti net ir ankštose vietose. Dėl šių savybių, variniai kabeliai idealiai tinka aukštos kokybės instaliacijoms pastatuose, kur svarbiausia - saugumas ir efektyvumas.

Behalogeniniai kabeliai

Behalogeniniai kabeliai sukurti atsižvelgiant į saugumą ir dažniausiai yra naudojami aplinkoje, kurioje reikia sumažinti gaisro pavojų. Šie instaliaciniai kabeliai, veikiami ugnies, neišskiria nuodingų dujų ar korozinių rūgščių, o tai labai svarbu visuomeninės paskirties pastatuose, ligoninėse, oro uostuose ir visur kitur, kur labai svarbi priešgaisrinė sauga. Behalogeniniai elektros kabeliai pagaminti iš medžiagų, kurios degdamos išskiria minimalų dūmų kiekį ir neskleidžia halogenų, todėl, naudojant juos, sumažėja pavojus sveikatai gaisro metu.

Informacija ant instaliacinių laidų

Informacija, pateikta ant instaliacinių laidų, suteikia svarbios informacijos apie jų specifikacijas ir numatytą naudojimą. Ši informacija padeda užtikrinti, kad elektros laidai būtų saugūs naudoti ir atitiktų saugos reikalavimus bei tiktų numatytai aplinkai. Žymėjimas paprastai apima kabelio tipą, dydį, izoliacijos tipą, vardinę (nominalią) įtampą ir kitą papildomą informaciją.

Kaip pasirinkti tinkamą instaliacinį kabelį

Siekiant užtikrinti elektros sistemos saugumą, efektyvumą ir ilgaamžiškumą, labai svarbu pasirinkti tinkamą instaliacinį kabelį. Rinkdamiesi kabelį, pirmiausia nustatykite apkrovos tipą ir bendrą srovės kiekį, nes tai turės įtakos laido storiui, reikalingam saugiai apdoroti elektros srovę ir išvengti perkaitimo.

Taip pat atsižvelkite į įtampos reikalavimus ir kabelio ilgį, nes ilgesniuose atstumuose gali sumažėti įtampa, kurią reikia kompensuoti storesniu kabeliu. Aplinkos sąlygos, kurioms esant bus montuojamas kabelis, taip pat turi didelę reikšmę. Pavyzdžiui, lauke ar esant drėgnoms sąlygoms naudojamiems kabeliams reikia patvarios, drėgmei atsparios izoliacijos, pavyzdžiui kabeliai CYKY ar H05RR-F.

Be to, rinkdamiesi instaliacinį kabelį, atkreipkite dėmesį į visas specifines vietines elektros taisykles ir standartus, kurių būtina laikytis. Tinkamų elektros prekių pasirinkimas ir montavimas yra labai svarbūs bet kokio elektros projekto etapai. Instaliaciniai kabeliai užtikrina nepertraukiamą ir saugų elektros energijos paskirstymą įvairiuose įrenginiuose. Nesvarbu, ar Jums reikia instaliacinių kabelių gyvenamųjų namų elektros instaliacijai, komerciniams įrenginiams, ar specializuotoms pramoninėms reikmėms, siūlomi įvairūs variantai, kurie gali atlaikyti skirtingas įtampas, apkrovas bei aplinkos sąlygas. Instaliaciniai kabeliai užtikrina optimalų veikimą ir ilgaamžiškumą, mažina elektros gedimų riziką ir didina bendrą elektros sistemos saugumą.

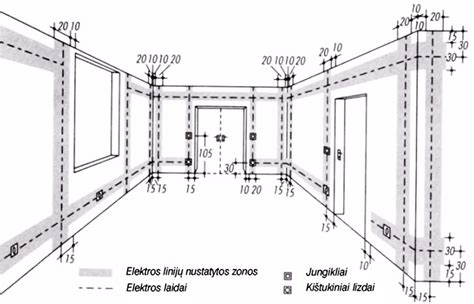

Pagrindinės klaidos tiesiant elektros laidus

Tiesiant elektros laidus verta laikytis kelių taisyklių, kurios padės tai padaryti teisingai, o visų pirma pasirūpins mūsų saugumu.

1. Laidų tiesimas tarp paskirų taškų trumpiausiu įmanomu keliu jų tiksliai neaprašant. Galbūt tai padeda sutaupyti laiko ir laidų, bet tik iki pirmo taisymo ar namo remonto. Užtikriname, kad jau pirma neteisingai išgręžta anga gali sukelti avariją, kurios pasekmės gali reikalauti didelių išlaidų jo pašalinimui. Visa tai dėl to, kad instaliacija buvo planuojama taupiuoju būdu, nekreipiant dėmesio į logiką.
2. Neatsižvelgėme į gyslų spalvas. Spalvų kodų, nustatytų instaliacijos elementams, taikymas yra absoliučiai būtinas! Kas atsitiks, jei to nedarysime tiesdami laidus? Ypač to pasekmes pajus prie instaliacijos prijungti trifaziai imtuvai. Jų korpuse besikaupianti įtampa gali sukelti rimtą elektros smūgį. Laidų, kurių spalvos neatitinka, ženklinimui galima panaudoti atitinkamų spalvų elektrą izoliuojančias juostas.
3. Nepažymėti saugikliai ir skirstomojo skydo laidai. Automobilių grandinės schemos piešimo metodas, simbolio ir teksto etiketės, esančios, skirtingos šalys ir net automobilių laidų diržų apdorojimo įrenginiai yra skirtingi, diagramos skaitymas yra daug problemų, tačiau pokyčiai yra vienodi, arba yra taisyklių, kurių reikia laikytis, ji yra tokia, kad ji yra, ji yra tokia, kad yra. Standartinė grandinės diagrama, kurioje jungiklio kontaktai yra lygi nuliui arba statinėje padėtyje. Visa transporto priemonės grandinė yra padalinta į keletą nepriklausomų grandinių sistemų pagal funkciją ir darbo principą. Galima sumažinti laidų apviją ir perėjimą grandinės schemoje. Išdėstymas yra pagrįstas, o diagramos paviršius paprastas ir aiškus. Vietinės grandinės (arba posistemiai) yra lygiagrečiai viena su kita, o santykiai aiškūs. Ryšio taškai tarp generatoriaus ir akumuliatoriaus bei tarp kiekvieno posistemio turėtų būti laikomi vietoje.

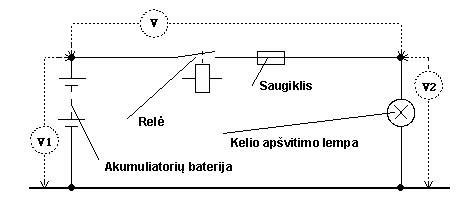

Elektros grandinių sekimas ir gedimų diagnostika

Automobilių elektros schemų skaitymas yra fundamentalus įgūdis, kuris leidžia tiksliai identifikuoti, lokalizuoti ir pašalinti elektros sistemos gedimus. Šiuolaikiniuose automobiliuose, kur įdiegta vidutiniškai 2-3 km laidų ir per 80 elektroninių valdymo modulių, schemų supratimas tapo ne prabanga, o būtinybe. Šiuolaikinių automobilių elektros sistemos tampa vis sudėtingesnės - vidutinis 2023 metų automobilis turi virš 100 atskirų elektros grandinių, palyginti su vos 30 grandinių 1990-ųjų automobiliuose.

Elektros grandinių sekimas yra metodiškas procesas, kurio metu nuosekliai tikrinama visa sistema nuo maitinimo šaltinio iki vartotojo. Efektyviausia yra naudoti sekimo metodiką "nuo didesnio prie mažesnio", pradedant nuo didesnių sistemos dalių ir pereinant prie detalių, sekant elektros tekėjimo kelią. Efektyvi elektros gedimų diagnostika reikalauja sistemingo požiūrio.

Automobilių elektros schemų simboliai ir gamintojų specifika

Automobilių elektros schemos naudoja standartizuotą simbolių sistemą, kuri padeda greitai identifikuoti komponentus. Pagrindiniai simboliai apima akumuliatorius, saugiklius, reles, rezistorius, jungiklius ir įvairius vartotojus. Kiekvienas gamintojas taip pat turi savo unikalius žymėjimus, tačiau 80% simbolių yra universalūs visose schemose. Tyrimas parodė, kad automechanikų mokymo centruose inžinieriai, gerai suprantantys simbolių sistemą, diagnozuoja gedimus vidutiniškai 42% greičiau.

Gamintojų specifika:

• Vokiški automobiliai (VW, Audi, BMW, Mercedes) - pasižymi itin detaliu komponentų žymėjimu, kur kiekvienas komponentas turi unikalų kodą.
• Japonijos gamintojai (Toyota, Honda, Nissan) - dažnai naudoja kompaktiškesnius žymėjimus ir daugiau spalvinio kodavimo elementų.
• Amerikos gamintojai (Ford, GM) - tradiciškai naudoja daugiau tekstinių aprašymų šalia simbolių ir mažiau pasikliauja vien tik grafiniais elementais.
