Kaip veikia motociklo vairo stiprintuvas

Keturratis yra unikalus transporto priemonės tipas, jungiantis visureigio ir krosinio motociklo savybes. Jis pasižymi motociklo manevringumu ir atvirumu, kartu su automobilio stabilumu ir pravažumu dėl keturių ratų. Dėl šios hibridinės prigimties, keturračiuose naudojamos technologijos taip pat yra mišrios - pavyzdžiui, motociklo tipo vairas, tačiau su automobiliams būdingu elektroniniu vairo stiprintuvu (EPS).

Elektroninio vairo stiprintuvo (EPS) istorija ir paplitimas

Nors pirmasis keturratis su vairo stiprintuvu, „Yamaha Grizzly“, pasirodė dar 2007-aisiais, ši technologija vis dar nėra standartinis komponentas visoje keturračių rinkoje, kaip kad šiuolaikiniuose automobiliuose. Dažniausiai EPS sistemos montuojamos brangesniuose ir galingesniuose keturračiuose. Ekonominės klasės modeliuose šios sistemos įrengiamos rečiau, o vidutinės klasės keturračiuose už jas neretai tenka primokėti papildomai.

Kai kurie gamintojai, pavyzdžiui, „CFMOTO“, EPS siūlo plačiau - nuo vidutinės klasės modelių ji montuojama standartinėje komplektacijoje, o pigesniuose modeliuose ją galima užsisakyti kaip papildomą opciją.

Daugiau nei komfortas - saugumo sistema

Ekspertai pabrėžia, kad vairo stiprintuvas suteikia ne tik daugiau komforto, bet ir yra svarbi saugumo priemonė. Pasak keturračių lenktynininko Antano Kanopkino, EPS veikia ne tik kaip pagalbinė priemonė sukant vairą, bet ir kaip stabilizatorius, sušvelninantis vairo atatranką važiuojant per duobes.

Nors keturratį galima vairuoti ir be vairo stiprintuvo, ypač jei keliai nėra itin sudėtingi, EPS sistema žymiai palengvina valdymą. Didžiausias jos privalumas - gebėjimas sugerti stiprius smūgius. „Jeigu tu važiuodamas bekele trenkiesi į duobę, kelmą ar kitą kliūtį keturračiu be vairo stiprintuvo, tai yra didelė tikimybė vairą pamesti iš rankų, nes jis bus išmuštas. Taigi vairo stiprintuvą laikyčiau ne tiek komforto, kiek saugumo sistema“, - teigia A. Kanopkinas.

Keturračiais dažnai važinėjama nelygiais keliais ir bekele, kur pasitaiko įvairių kliūčių. Stipresnis smūgis į priekinius ratus gali perduoti vairuotojui tokią jėgą, kurią sunku atlaikyti rankomis. Be vairo stiprintuvo, ši jėga tiesiogiai perduodama vairuotojui, o tai gali sukelti netgi traumų ir avarijų. Stiprintuvas eliminuoja smūgį, leidžia išlaikyti keturračio kontrolę ir sumažina vairavimo įtampos bei nuovargio poveikį vairuotojui.

„Važiavimas su stiprintuvu ir be jo skiriasi kaip diena ir naktis. Ir nepavargsti, ir gali laikyti gerokai didesnį greitį, o tai lemia, kad važiavimo malonumas kyla proporcingai. Be stiprintuvo greitai nepavažiuosi, o kitas dalykas - greitai važiuoti be jo nėra saugu“, - aiškina lenktynininkas.

Važiuoti be vairo stiprintuvo yra įmanoma, tačiau tai reikalauja didesnio atsargumo ir lėtesnio važiavimo, panašiai kaip ir su klasikiniais automobiliais.

Reguliuojami vairavimo režimai

Kai kurie gamintojai siūlo dar pažangesnes EPS sistemas su keičiamais režimais. Pavyzdžiui, „CFMOTO“ modeliuose galima rasti 3 veikimo lygius, pritaikytus skirtingoms važiavimo sąlygoms - nuo važiavimo per akmenis iki greito važiavimo lygiu keliu ar asfaltu. Šie režimai keičia vairo varžą ir stiprintuvo veikimo galią, panašiai kaip automobilių „Comfort“, „Normal“ ar „Sport“ nustatymai.

Tokia funkcija leidžia vairuotojui pasirinkti optimalų režimą pagal savo poreikius ir važiavimo aplinkybes. Ji ypač naudinga tiems, kurie keturratį naudoja įvairioms reikmėms - tiek darbui, tiek pramogai. Pavyzdžiui, važiuojant mažu greičiu sudėtingose vietose lengvesnis vairas yra privalumas, o dideliu greičiu lygiu keliu standesnis vairas suteikia daugiau informacijos apie kelio dangą ir priekinių ratų padėtį.

Reguliuojamos EPS sistemos taip pat gali būti naudingos planuojantiems modifikuoti keturratį, pavyzdžiui, sumontuoti didesnius ratus, kuriuos sunkiau sukti.

Vairo stiprintuvo sistemos tipai

Šiuolaikiniuose lengvuosiuose automobiliuose ir keturračiuose montuojamos trijų rūšių vairo stiprintuvo sistemos:

• Hidraulinės
• Elektrohidraulinės
• Elektrinės (EPS)

Hidraulinis vairo stiprintuvas

Hidraulinis vairo stiprintuvas yra viena pirmųjų ir ilgiausiai naudotų vairo mechanizmų formų. Šios sistemos veikimui energija tiekiama tiesiogiai iš automobilio variklio. Pagrindiniai hidraulinės sistemos komponentai yra vairo stiprintuvo siurblys, skriemulys, pavaros diržas, kelios dirželiai ir žarnos, bei specialus vairo stiprintuvo skystis.

Kaip veikia hidraulinis vairo stiprintuvas?

Transporto priemonės variklyje esantis rotacinis siurblys reguliuoja hidraulinį slėgį. Šis slėgis didėja dėl papildomo hidraulinio skysčio, kuris patenka į cilindrą. Siurblys nuolat veikia, kol variklis dirba, todėl energija eikvojama net ir tuomet, kai vairas nenaudojamas. Tai reiškia, kad, palyginti su elektriniais variantais, hidraulinės sistemos sunaudoja daugiau energijos, o tai gali sumažinti degalų naudojimo efektyvumą.

Hidrauliniame stiprintuve, kai vairuotojas pasuka vairą, sukimo velenas susisuka ir tuo pačiu metu pasuka valdymo vožtuvą. Uždarytas vožtuvas lemia, kad skystis pradeda tekėti į vieną iš pavarų dėžės kamerų, o tuo pačiu metu iš kitos kameros skystis laisvai grįžta į išsiplėtimo bakelį. Slėgis iš abiejų pusių lemia, kad vairas sukasi be didesnės žmogaus jėgos. Svarbu tai, kad kai vairuotojas nustoja sukti vairą, slėgio veikiamas skystis siekia pusiausvyros būsenos. Dėl šios priežasties tinkamai veikiantis stiprintuvas visada grąžina vairą į pradinę padėtį.

Privalumai ir trūkumai

Privalumai:

• Autentiškas vairavimo pojūtis: Hidraulinės sistemos suteikia vairuotojui geriausią grįžtamąjį ryšį su keliu, todėl jos vis dar populiarios kai kuriuose aukštos klasės sportiniuose automobiliuose.
• Mažesnės gamybos ir priežiūros išlaidos: Hidraulinių vairo mechanizmų gamyba ir sistemos priežiūra paprastai yra pigesnė nei elektrinių alternatyvų.
• Geresnis tepimas: Kadangi sistema perduoda jėgą naudodama hidraulinio vairo stiprintuvo alyvą, ši alyva padengia visus besitrinančius komponentus, užtikrindama jų ilgalaikį sutepimą ir mažesnį dėvėjimąsi.

Trūkumai:

• Didesnis komponentų skaičius ir svoris: Skirtingai nuo elektrinių sistemų, hidraulines sudaro kelios didelės dalys, todėl transporto priemonė tampa sunkesnė.
• Didesnis energijos suvartojimas: Siurblys veikia nuolat, net ir nenaudojant vairo, todėl eikvojama daugiau energijos.
• Sudėtingesnė sistema: Hidraulinės sistemos yra sudėtingesnės, reikalauja reguliariai keisti vairo stiprintuvo skystį, kurio savybėms įtakos gali turėti temperatūra.

Elektrinis vairo stiprintuvas (EPS)

Elektrinis vairo stiprintuvas (EPS) yra moderni alternatyva hidraulinėms sistemoms. Ši sistema naudoja elektros energiją, gaunamą iš automobilio akumuliatoriaus, kurį krauna generatorius. Elektrinės sistemos yra žymiai taupesnės ir efektyvesnės.

Kaip veikia elektrinis vairo stiprintuvas?

Elektriniame vairo stiprintuve elektros variklis sukuria reikiamą slėgį ratams sukti. Jutikliai fiksuoja, kiek jėgos naudojama vairui sukti, ir perduoda informaciją valdymo blokui, kuris įjungia arba išjungia elektros variklį. Svarbu tai, kad elektrinė vairo stiprintuvo sistema gamina elektros energiją tik tada, kai vairas yra sukamas. Kai sistema nenaudojama, elektros energija į ją neteka, taip taupant energiją ir pailginant variklio tarnavimo laiką.

Elektrinė vairo stiprintuvo sistema yra viena efektyviausių, nes suvartoja mažai energijos, nereikalauja daug erdvės ir veikia tik tuomet, kai pasukamas vairas. Elektrinė vairo stiprintuvo sistema gali būti montuojama ant krumplinės juostos, vairo kolonėlės arba krumplinio mechanizmo korpuso. Tai leidžia naudoti ją bet kurioje transporto priemonėje. Be to, ši sistema teoriškai nepadidina degalų sąnaudų, nes jai reikia visai nedaug elektros energijos - sistema aktyvuojama tik tuomet, kai vairuotojas suka vairą.

Privalumai ir trūkumai

Privalumai:

• Energijos taupymas: Sistema veikia tik tada, kai vairas sukamas, todėl žymiai sumažėja energijos sąnaudos.
• Mažiau komponentų: Elektrinės sistemos paprastai turi mažiau dalių, yra lengvesnės ir užima mažiau vietos.
• Paprastesnė priežiūra: Daugelis elektrinių vairo mechanizmų nereikalauja specialios priežiūros, kaip antai skysčio keitimas.
• Galimybė pritaikyti skirtingiems modeliams: Elektrinis vairo stiprintuvas gali būti montuojamas ant krumplinės juostos, vairo kolonėlės arba krumplinio mechanizmo korpuso, todėl tinka įvairioms transporto priemonėms.

Trūkumai:

• Aukštesnė kaina: Elektrinės sistemos yra brangesnės tiek gamybos, tiek remonto atžvilgiu.
• Galimas didesnis gedimų dažnis: Kadangi tai naujesnė technologija, kai kurios dalys gali būti mažiau patvarios nei hidraulinėse sistemose.
• Sausas vairas: Kai kuriems vairuotojams elektrinės sistemos gali suteikti mažiau informacijos apie kelio paviršių, palyginti su hidraulinėmis.
• Sąstingio rizika: Sistemos gedimo atveju vairas gali užsifiksuoti, todėl svarbu laiku pastebėti ir taisyti gedimus.

Elektrohidraulinis vairo stiprintuvas

Gamintojai taip pat naudoja mišrias sistemas, kur elektrinis variklis atlieka tradicinės sistemos pagalbinį vaidmenį. Tokiu atveju elektrinis variklis varo hidraulinį siurblį, pašalindamas poreikį naudoti diržą nuo variklio, taip sumažinant degalų sąnaudas.

Vairo stiprintuvo komponentai ir skysčiai

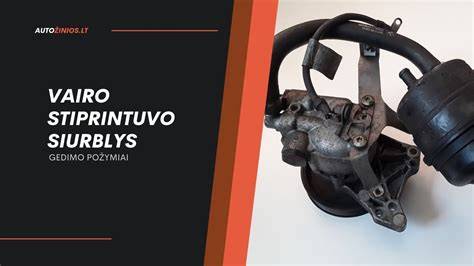

Vairo stiprintuvo siurblio komponentai

Vairo stiprintuvo sistemos pagrindinis elementas yra vairo stiprintuvo siurblys, kuris generuoja hidraulinį slėgį, padedantį vairuotojui lengviau sukti vairą. Siurblys siurbia vairo stiprintuvo skystį iš rezervuaro, suspaudžia jį ir nukreipia į vairo stiprintuvo mechanizmą. Pagrindiniai siurblio komponentai yra:

• Siurblio korpusas: Išorinė dalis, laikanti visas kitas siurblio dalis.
• Rotorius: Besisukanti dalis, atsakinga už skysčio pumpavimą.
• Mentės: Mažos plokštelės rotoriaus viduje, padedančios sukurti slėgį.
• Siurblio vožtuvas: Reguliuoja siurblio veikimą, užtikrindamas tinkamą skysčio tiekimą.
• Įleidimo ir išleidimo angos: Angos, per kurias skystis patenka į siurblį ir yra išsiurbiamas į sistemą.
• Diržas ir skriemulys: Mechaniniuose siurbliuose naudojami variklio sukimo momentui perduoti.
• Guoliai: Sumažina trintį tarp besisukančių komponentų.
• Siurblio rezervuaras: Talpa skysčiui laikyti.

Vairo stiprintuvo skysčiai

Automobilių pramonėje, kalbant apie lengvuosius ir komercinius automobilius, naudojamos kelių rūšių vairo stiprintuvo skysčiai:

• Mineraliniai skysčiai: Senesniuose automobiliuose arba specifinių poreikių turinčiose transporto priemonėse tai gali būti mineraliniai skysčiai, pvz., žalias Total LHM Plus skystis, kuris taip pat naudojamas senesniųjų Citroen automobilių hidropneumatinėje pakaboje.
• Sintetiniai hidrauliniai ATF skysčiai: Daugelyje stiprintuvo sistemų naudojami sintetiniai hidrauliniai ATF skysčiai (jie taip pat veikia pavarų dėžėse), paprastai raudonos spalvos, arba specialios hidraulinės alyvos. Specializuoti priedai užtikrina, kad jie puikiai veikia visomis eksploatacijos sąlygomis.
• Bespalviai universalūs vairo stiprintuvo skysčiai: Rinkoje taip pat yra bespalvių universalių vairo stiprintuvo skysčių.

Nepriklausomai nuo jų rūšies, jie turėtų būti periodiškai keičiami, geriausiai pagal gamintojo rekomendacijas. Pavyzdžiui, Renault markės transporto priemonių elektro-hidraulinio stiprintuvo atveju tinkamas produktas bus TOTAL FLUIDE DA, kuris yra specialus hidraulinis skystis.

Vairo stiprintuvų gedimai ir priežiūra

Ar vairo stiprintuvo gedimas yra pavojingas? Trumpas atsakymas - taip. Vairo stiprintuvo sistemos gedimas pirmiausia mažina vairavimo komfortą, bet taip pat gali tapti eismo įvykio ar avarijos priežastimi, nes pasikeičia vairo pojūtis ir jėgos, reikalingos vairui pasukti.

Dažniausios gedimų priežastys

• Hidraulinio skysčio trūkumas: Gali užsikirsti hidraulinis siurblys.
• Nutrūkęs siurblio pavaros diržas: Dažna hidraulinių sistemų gedimo priežastis.
• Elektrinės sistemos perkaitimas: Intensyvi eksploatacija mieste ar bekelėje, ypač ilgas manevravimas be pertraukų, gali sukelti perkaitimą.
• Sugedę komponentai: Siurblio, vožtuvų ar kitų dalių gedimai.

Gedimų indikacija ir ką daryti

Prietaisų skydelyje esanti vairo simbolio lemputė yra svarbus informacinis elementas, rodantis vairo sistemos būklę. Ji gali signalizuoti apie įvairias problemas:

• Mažas vairo stiprintuvo skysčio lygis.
• Vairo stiprintuvo siurblio problema.
• Elektros gedimas.
• Sistemos gedimas.

Jei kontrolinė lemputė šviečia raudonai arba mirksi, tai rodo rimtesnę problemą ir reikalauja nedelsiant atlikti diagnostiką. Raudona vairo lemputė su šauktuku yra ypač svarbus įspėjamasis signalas, rodantis rimtą vairo stiprintuvo sistemos problemą, tokią kaip siurblio gedimas, EPS/EPAS perkaitimas ar per žemas hidraulinio skysčio lygis.

Svarbu: Jei užsidega vairo stiprintuvo lemputė, rekomenduojama nedelsiant sustabdyti transporto priemonę saugioje vietoje ir kreiptis į techninės priežiūros centrą ar autoservisą. Važiuoti sugedus vairo stiprintuvui nerekomenduojama, nes tai gali būti pavojinga dėl sumažėjusio vairavimo tikslumo ir didesnės nelaimingų atsitikimų rizikos.

Kaip pasirūpinti vairo sistema?

Kad vairo stiprintuvo sistema veiktų tinkamai, būtina reguliariai atlikti techninę priežiūrą:

• Hidraulinėse sistemose:
  • Reguliariai keisti vairo stiprintuvo skystį (rekomenduojama kas dvejus metus arba kas 30 tūkst. km).
  • Tikrinti skysčio lygį ir papildyti, jei reikia.
  • Maišyti tik gamintojo nurodytą skystį.
  • Laiku keisti hidraulinio siurblio pavaros diržą (kas 60 tūkst. km arba pagal gamintojo rekomendacijas).
• Elektrinėse sistemose:
  • Vengti intensyvaus ir ilgo manevravimo be pertraukų, ypač važiuojant lėtai, kad išvengtumėte perkaitimo.
  • Užtikrinti tinkamą akumuliatoriaus būklę ir įkrovimą.

Jei pastebėjote, kad vairas sukasi sunkiau nei įprastai, veikia su pertraukomis, užsidegė kontrolinė lemputė arba krenta skysčio lygis, nedelsdami kreipkitės į autoservisą.

CFMOTO vairo stiprintuvai ir jų dalys

CFMOTO yra vienas iš gamintojų, siūlančių keturračius su EPS sistemomis. Yra galimybė įsigyti originalius CFMOTO keturračių vairo stiprintuvus bei jų dalis.

Pavyzdžiui, prekės kodas MV1044ATV žymi CFMOTO Cforce vairo stiprintuvą (detalės kodas 9CR6-103300-30000). Svarbu atkreipti dėmesį, kad gamintojas montavo kelis skirtingus vairo stiprintuvų variantus, todėl prieš perkant būtina patikrinti esamo vairo stiprintuvo kodą, ypač atkreipiant dėmesį į laidų pajungimo kištukus ir laidų skaičių.

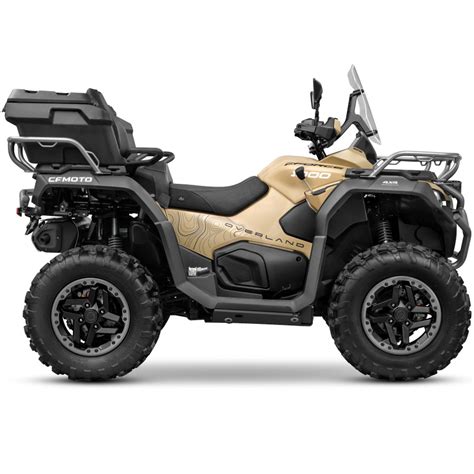

CFMOTO CFORCE 1000 OVERLAND - pavyzdys su EPS

Naujasis „CFMOTO CFORCE 1000 OVERLAND“ buvo pripažintas geriausiu 2021 metų keturračiu. Šis modelis, kaip ir kiti aukštesnės klasės „CFMOTO“ gaminiai, standartinėje komplektacijoje turi EPS sistemą. Jis pasižymi galingu 963 kub.cm varikliu, CVTECH variatoriumi, 28 cm prošvaisa ir R14 ratais, užtikrinančiais puikų pravažumą. Šis keturratis gali tempti daugiau nei 1300 kg sveriantį krovinį. Vairuotojo darbo vieta yra itin ergonomiška, su lengvai pasiekiamais valdikliais, rankų apsaugomis ir priekiniu stiklu. Aliumininiai pakojai, priekiniai ir galiniai sparnai bei plieniniai buferiai užtikrina papildomą apsaugą ir komfortą. LED žibintai ir elektrinis vairo stiprintuvas papildo šio modelio funkcionalumą.
