Lifto hidraulinė pavara: veikimas ir privalumai

Liftai yra sudėtinga įranga, jungianti mechanines, elektrines ir elektronines valdymo technologijas. Pagal pavaros technologiją keleiviniai liftai skirstomi į traukos pavarą, priverstinę pavarą ir hidraulinę pavarą. Atsižvelgiant į saugumą ir energijos taupymo efektyvumą, šiuo metu dažniausiai naudojami traukos pavaros liftai.

Kas yra hidraulinė pavara?

Hidraulinė transmisija - tai perdavimo būdas, kuris naudoja alyvą kaip darbinę terpę energijai perduoti ir operacijoms atlikti. Ši technologija, turinti ilgametę patirtį hidraulikos srityje, yra pagrindas hidraulinės įrangos pardavimui, hidraulinės pavaros tyrimams ir hidraulinės technologijos analizei.

Lifto veikimo principas

Liftas, kaip ir kitos kėlimo platformos, susideda iš vaikščiojimo mechanizmo, hidraulinio mechanizmo, elektrinio valdymo mechanizmo ir atraminio mechanizmo. Kai hidraulinis liftas pradeda veikti, pirmiausia įjungiamas maitinimo šaltinis ir paspaudžiamas paleidimo mygtukas. Hidraulinio agregato variklis varo siurblį, kuris hidraulinę alyvą paverčia tam tikru slėgiu. Per alyvos filtrą, sprogimui atsparų elektromagnetinį krypties vožtuvą, droselio vožtuvą, hidraulinio valdymo vienkryptį vožtuvą ir balansinį vožtuvą alyva patenka į apatinį hidraulinio cilindro galą. Tai priverčia hidraulinio cilindro stūmoklį judėti į viršų ir pakelti svorį.

Saugos komponentai ir jų veikimas

• Perpildymo vožtuvas: reguliuoja vardinį slėgį.
• Avarinis rankinis vožtuvas: skirtas rankiniam valdymui avarijos atveju.
• Rankinis siurblys: leidžia rankiniu būdu pakelti ar nuleisti platformą.
• Vamzdyno plyšimo vožtuvas: apsaugo nuo nekontroliuojamo kabinos judėjimo nutrūkus vamzdynui.
• Alyvos bako temperatūros apsauga: sustabdo lifto veikimą, kai alyvos temperatūra viršija leistiną ribą.

Kad sunkūs daiktai kristų sklandžiai, o stabdymas būtų saugus ir patikimas, alyvos grįžimo kelyje nustatomas balansinis vožtuvas ir balanso grandinė. Slėgis palaikomas taip, kad nusileidimo greitis nekinta pagal svorį, o droselio vožtuvas reguliuoja srauto greitį ir kontroliuoja kėlimo greitį. Siekiant užtikrinti saugų ir patikimą stabdymą bei išvengti nelaimingų atsitikimų, hidraulinis krovininis liftas gali turėti hidraulinio valdymo atbulinį vožtuvą (hidraulinį užraktą), kuris saugiai savarankiškai užrakina hidraulinį vamzdyną, jei jis netyčia pratrūksta, taip prailginant tarnavimo laiką.

Hidraulinės sistemos veikimo efektyvumas

Dažnio keitikliai yra viena iš pagrindinių technologijų, turinčių įtakos sistemos energijos vartojimo efektyvumui. Hidraulinė sistema galią perduoda tolygiai ir sklandžiai, užtikrindama bepakopį greičio reguliavimą ir precizišką stabdymo tikslumą. Tai užtikrina patobulintas ir visiškai suderintas ryšys tarp dažnio keitiklio ir mechanizmo.

Hidraulinių liftų privalumai

Hidrauliniai keltuvai pasižymi daugybe privalumų, dėl kurių jie yra efektyvi ir patikima investicija:

• Sklandus veikimas ir patogus važiavimas: hidraulinė sistema užtikrina tolygų galios perdavimą ir sklandų judėjimą.
• Geras saugumas ir didelis patikimumas: mažiau judančių dalių reiškia mažesnę gedimų riziką ir lengvą priežiūrą.
• Didelė keliamoji galia: hidraulinės platformos gali pakelti sunkius krovinius ir didelius darbinius paviršius.
• Mažas triukšmas: veikimas yra tylesnis, ypač modernizavus suktuvą.
• Geras atsparumas sprogimui: naudojama žemos stingimo temperatūros antipireninė hidraulinė alyva, o alyvos bakas yra sandarus.
• Kompaktiškas dydis ir lengvas svoris: hidraulinės pavaros įtaisas yra mažo dydžio ir lengvas, lyginant su kitomis perdavimo rūšimis.
• Lengvas greičio reguliavimas: laipsniškas greičio reguliavimas ir didelis greičio reguliavimo diapazonas.
• Apsauga nuo perkrovos: apsauginis vožtuvas apsaugo nuo perkrovos.
• Stabilumas: hidraulinė transmisija veikia sklandžiai ir lengvai sugeria smūgius bei vibraciją.
• Lankstus valdymas: hidraulinė transmisija gali važiuoti įvairiomis kryptimis, o stūmoklinę pavarą lengva realizuoti.
• Paprastas valdymas ir automatizavimas: lengva realizuoti automatiką, ypač elektrohidraulinėse kompozicinėse sistemose.
• Standartizuoti komponentai: hidrauliniai komponentai yra standartizuoti, sisteminti ir universalūs, kuriuos lengva naudoti.

Hidraulinių liftų trūkumai

Nepaisant daugybės privalumų, hidraulinės pavaros turi ir tam tikrų trūkumų:

• Nuotėkis ir skysčio suspaudžiamumas: neišvengiamas nuotėkis ir skysčio suspaudžiamumas lemia, kad hidraulinė transmisija netinka sistemoms, kurioms taikomi griežti perdavimo reikalavimai.
• Aukštas gamybos technologijos ir priežiūros lygis: reikalauja aukšto lygio gamybos technologijos ir priežiūros žinių.
• Greičio stabilumo išlaikymo sudėtingumas: sunku išlaikyti krovinio judėjimo greičio stabilumą, kai labai keičiasi alyvos temperatūra ir apkrova.
• Jautrumas alyvos užterštumui: alyvos užterštumas daro labai akivaizdžią įtaką hidraulinės sistemos veikimui.
• Slėgio nuostoliai: alyva, tekanti dujotiekyje, sumažina slėgį. Kai dujotiekis ilgesnis, slėgio nuostoliai bus didesni, o perdavimo galia sumažės, todėl hidraulinė transmisija netinka tolimojo susisiekimo transmisijai.

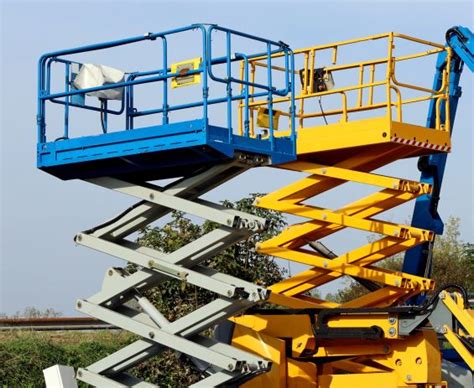

Hidraulinių kėlimo platformų tipai ir pritaikymas

Hidraulinės kėlimo platformos skirstomos į kelis tipus pagal darbo režimą:

• Alkūninio svirties hidraulinis keltuvas
• Žirklinis hidraulinis keltuvas
• Stiebo hidraulinis keltuvas
• Tiesios rankos hidraulinis keltuvas

Šios platformos plačiai naudojamos stotyse, prieplaukose, oro uostuose, viešbučiuose, pašte ir telekomunikacijose, savivaldybių soduose, grūdų sandėliuose, valymo įmonėse, viešųjų pastatų fasadų apdailai, dekoravimui ar elektros sistemų įrengimui ir priežiūrai. Jie pasižymi lengvu svoriu, savaeige, elektriniu paleidimu, save laikančiomis kojomis, paprastu valdymu, dideliu darbiniu paviršiumi ir ypač galimybe įveikti kliūtis dideliame aukštyje.

Hidraulinių kėlimo platformų konfigūracijos

1. Mobilumo tipai: keturių ratų mobilusis, dviejų ratų traukos tipas, automobilio modifikavimo tipas, akumuliatoriaus automobilio tipas, pagalbinis savaeigis. Kėlimo aukštis svyruoja nuo 4 iki 18 metrų.
2. Apkrova: nuo 0,1 iki 0,8 tonos, su galimybe pritaikyti iki 10 tonų.
3. Maitinimo sistema: akumuliatoriaus nuolatinės srovės maitinimas, vienfazis arba trifazis maitinimo šaltinis ir dyzelinis variklis.
4. Ėjimo mechanizmas: pagalbinė savaeigė, dviejų ratų sukibimas, savarankiškas vairavimas ir automobilio modifikavimas.
5. Atramos: mechaninės atramos, hidraulinės atramos, paprastos rankinės atramos ir ištraukiamos atramos.
6. Valdymo sistema: sprogimui atspari elektrinė valdymo sistema, nuotolinio valdymo sistema, PIC valdymo sistema.
7. Hidraulinė siurblinė: speciali siurblinė, skirta buitinei kėlimo platformai, siurblinė, importuota iš Italijos.
8. Išorinis apsaugos įtaisas: organo dangtelio tipas, tinklelio tipas, sandarus geležinės plokštės tipas.

Hidrauliniai keltuvai yra plačiai naudojami įvairiose pramonės įmonėse ir gamybos linijose, tokiose kaip automobiliai, konteineriai, formų gamyba, medienos apdirbimas, cheminis užpildymas, siekiant patenkinti įvairaus darbinio aukščio kėlimo poreikius. Jie gali būti komplektuojami su įvairių tipų stalais (pvz., rutuliniais, ritininiais, sukamaisiais stalais), vairavimu, pakreipimu, teleskopiniais mechanizmais ir įvairiais valdymo būdais (padalintu, sukabinamu, atspariu sprogimui), pasižymintys stabiliu ir tiksliu kėlimu, dažno paleidimo galimybe ir didele keliamosios galios. Tai efektyviai išsprendžia kėlimo operacijų sunkumus pramonės įmonėse ir palengvina gamybos procesus.

Lifto integravimas su pavara ir valdikliu

Integruota lifto pavaros ir valdiklio sistema yra naujos kartos lifto valdymo sistema, kuri sujungia pavaros ir valdymo technologijas. Ji naudoja pažangią vektorinio valdymo technologiją, kuri organiškai sujungia lifto pavarą, valdymą ir valdymą, taip pagerindama gaminio saugumą, patikimumą ir valdymo paprastumą.

Integruotos pavaros ir valdiklio privalumai

1. Aukštesni saugos standartai: valdymo ir pavaros sistemos atlieka saugos apsaugos funkcijas, o sistemos atsparumas trukdžiams viršija aukščiausią pramonės standartų lygį.
2. Paprastas laidų sujungimas ir patikimas duomenų perdavimas: dėl CAN magistralės nuoseklaus ryšio užtikrinamas paprastas laidų sujungimas, stipri duomenų perdavimo galimybė ir didelis patikimumas.
3. Didelis suderinamumas: tinka tiek sinchroniniams, tiek asinchroniniams varikliams, naudojant inkrementinius ABZ daviklius sinchroniniam variklio valdymui.
4. Patogus važiavimas: pažangi vektorinio valdymo technologija užtikrina puikų variklio greičio reguliavimą ir patogų važiavimą keleiviams. Naujai sukurta paleidimo be apkrovos elementų kompensavimo technologija leidžia liftui patogiai užvedti be svėrimo įrenginio.
5. Efektyvesnis veikimas ir grupės valdymas: lifto veikimo efektyvumas yra didesnis, su grupės valdymo funkcija, galinčia vienu metu valdyti iki aštuonių liftų ir palaikančia grupinį tų pačių aukštų liftų valdymą.
6. Mažesnis triukšmas ir nuostoliai: nauja PWM negyvosios zonos kompensavimo technologija ir dinaminė PWM nešiklio moduliacijos technologija efektyviai sumažina variklio triukšmą ir variklio nuostolius.
7. Ilgas tarnavimo laikas: patobulinta techninės įrangos konstrukcija užtikrina iki 175 laipsnių jungties temperatūrą ir mažus perjungimo nuostolius, garantuojančius ilgą įrenginio tarnavimo laiką.

Po 25 eksploatavimo metų lifto priežiūros išlaidos neproporcingai išauga. Įrengus naują mechanizmą padidėja komfortas naudotojams ir išlaikomas aukštas eksploatacinės parengties lygis. Naujas mechanizmas apsaugo nuo nekontroliuojamo kabinos judėjimo, įdiegiant technologiją be reduktorių arba įtraukiant antrą gaudytuvą, neleidžiantį kabinai judėti aukštyn. Daugelis mechanizmų yra be reduktorių ir padeda sutaupyti iki 30 %, palyginti su senesnėmis technologijomis. Lynų sistemas galima montuoti ir pagal esamas išpjovas.

Lifto modernizavimas ir komponentų keitimas

Kapitalinio modernizavimo metu keičiami pagrindiniai lifto komponentai: valdymo sistema ir elektros instaliacija, suktuvas, nešantieji lynai bei greičio ribotuvas. Suktuvas atsakingas už lifto kėlimąsi ir leidimąsi, lifto stabdymą ir tikslų sustojimą aukštuose. Lifto valdymo sistema užtikrina saugų ir patikimą lifto veikimą. Sena relinė valdymo sistema keičiama nauja mikroprocesorine, kuri ne tik užima mažiau vietos, bet ir patikimiau valdo liftą.

Durų pavara užtikrina sklandų durų atidarymą ir uždarymą. Sena durų pavara nuolat dėvisi nuo dažno lifto naudojimo, todėl ji pakeičiama nauja. Senų liftų kabinose lubos, grindys, sienos dažnai būna paveiktos korozijos, įsakymo pultas ir iškvietimo mygtukai - apgadinti. Kaip profesionalus elektronikos gamybos paslaugų teikėjas, „Tecoo“ pateikia bendrą lifto valdymo sprendimą, todėl lifto veikimas tampa saugesnis, išmanesnis, patogesnis ir patogesnis.
