Ličio jonų baterijos yra tapusios energijos kaupimo revoliucijos simboliu nuo pat jų pasirodymo 1990 m. Šios įkraunamos baterijos pasižymi dideliu energijos tankiu, mažu savaiminio išsikrovimo greičiu ir ilgu tarnavimo laiku. Dėl šių savybių jos yra tinkamiausias pasirinkimas elektrinėms transporto priemonėms, golfo vežimėliams, kemperiams (RV) ir daugeliui elektroninių prietaisų, įskaitant ir išmaniuosius telefonus, tokius kaip „iPhone“. Šiame išsamiame vadove išnagrinėsime detalią informaciją apie teisingą ličio jonų akumuliatoriaus įkrovimą, kad suteiktume jums pažangių žinių, padėsiančių išnaudoti visas akumuliatoriaus galimybes.
Kodėl svarbu tinkamai įkrauti ličio jonų akumuliatorius?
Tinkamas ličio jonų baterijų įkrovimas yra itin svarbus ne tik saugos sumetimais, bet ir siekiant išlaikyti akumuliatoriaus talpą bei prailginti jo tarnavimo laiką. Neteisingas įkrovimas gali turėti neigiamų pasekmių, dėl kurių akumuliatorius gali neišnaudoti viso savo potencialo arba per anksti nusidėvėti.
Pavyzdžiui, nuolatinis nepakankamas įkrovimas gali sukelti būseną, vadinamą „atminties efektu“, nors ličio jonų baterijos jam nėra jautrios taip, kaip senesnės technologijos (pvz., nikelio-kadmio), vis dėlto nuolatinis neiškrovimas iki tam tikro lygio gali paveikti ilgaamžiškumą. Svarbu, kad visi akumuliatoriaus elementai būtų vienodai subalansuoti. Dėl nesubalansuotų elementų gali susidaryti situacija, kai kai kurie elementai yra perkraunami, o kiti - per mažai, o tai yra nepageidaujama ir potencialiai pavojinga (gali sukelti gaisrą ar sprogimą). Todėl labai svarbu, kad kiekvienas pakuotės elementas būtų tinkamai įkrautas, siekiant užtikrinti akumuliatoriaus efektyvumą ir ilgą tarnavimo laiką.
Ličio jonų akumuliatoriaus įkrovimo principai
Ličio jonų baterijos veikia pagal ličio jonų judėjimą tarp teigiamų ir neigiamų elektrodų įkrovimo ir iškrovimo ciklų metu. Įkrovimo proceso metu ličio jonai keliauja iš teigiamo elektrodo (katodo) į neigiamą elektrodą (anodą). Tai atliekama priešinga įkrovimo kryptimi, kai iškrovimo metu jonai grįžta atgal į katodą.
Ličio jonų akumuliatoriaus įkrovimas yra ne tik prijungimas, kol jis pilnas. Tai akumuliatoriaus įtampos, srovės ir temperatūros pusiausvyros valdymo procesas, kurį atlieka akumuliatoriaus valdymo sistema (BMS). Įkrovimo procesas paprastai susideda iš dviejų etapų:
- Nuolatinės srovės (CC) pakopa: Šiame etape įkroviklis tiekia pastovią srovę į akumuliatorių, kuri palaipsniui didinama, kol pasiekia sistemos nustatytą įtampos slenkstį.
- Nuolatinės įtampos (CV) pakopa: Vos tik įtampa pasiekia šį lygį, įkroviklis persijungia į CV režimą, išlaikydamas pastovią įtampą, o srovė palaipsniui mažėja, kol baterija visiškai įkraunama.
Šis įkrovimo procesas taikomas ir LiFePO4 (ličio geležies fosfato) baterijoms, kurios vertinamos dėl didelio energijos tankio, ilgo tarnavimo laiko ir patobulintų saugos savybių, palyginti su tradiciniais švino rūgšties akumuliatoriais. LiFePO4 akumuliatoriams reikalingas specifinis įkrovimo profilis, įskaitant nuolatinės srovės pastovios įtampos (CC-CV) įkrovimą.
Baterija 101: Ličio jonų baterijos veikimo pagrindai
Ličio jonų akumuliatorių įkrovimo pagrindai
Įkrovimo įtampa
Ličio jonų akumuliatorių įkrovimo įtampa turi būti nustatyta tinkamo lygio, kad būtų užtikrintas efektyvus įkrovimas, nepažeidžiant akumuliatoriaus vientisumo. Įprasta ličio jonų akumuliatorių įkrovimo įtampa yra 4.2 volto viename elemente, o nuokrypis yra ±0.05 volto. Kai kurių cheminių medžiagų, pvz., ličio geležies fosfato, įtampos riba gali būti mažesnė - 3.6 volto viename elemente.
| Baterijų chemija | Tipinė įkrovimo įtampa | Įtampos tolerancija |
|---|---|---|
| Standartinis ličio jonas (Li-ion) | 4.2 V | ± 0.05 V |
| Ličio geležies fosfatas (LiFePO4) | 3.6 V | ± 0.05 V |
| Ličio kobalto oksidas (LiCoO2) | 4.2 V | ± 0.05 V |
| Ličio mangano oksidas (LiMn2O4) | 4.1 V | ± 0.05 V |
| Ličio nikelio mangano kobalto oksidas (LiNiMnCoO2) | 4.2 V | ± 0.05 V |
| Ličio nikelio kobalto aliuminio oksidas (LiNiCoAlO2) | 4.2 V | ± 0.05 V |
| Ličio titanatas (Li2TiO3) | 2.4 V | ± 0.05 V |
Įtampos svyravimai yra viena iš pagrindinių ličio jonų akumuliatorių problemų, o net nedideli nukrypimai nuo optimalaus diapazono gali sukelti talpos praradimą, sutrumpinti ciklo tarnavimo laiką ir padidinti pavojų saugumui. Ličio jonų akumuliatoriaus įkrovimas turėtų būti stebimas reguliuojant įtampą, kad būtų išvengta perkrovimo. Nors akumuliatorių galima naudoti tokiu būdu, viršijus šias ribas ji gali tapti nestabili, o tai gali sukelti metalinių ličio dendritų susidarymą, kurie gali prasiskverbti į separatorių ir sukelti vidinius trumpuosius jungimus ar net gaisrus.
Be to, nepakankamas ličio jonų akumuliatoriaus įkrovimas taip pat gali būti žalingas. Nuolat palaikant žemesnę nei rekomenduojamo lygio įtampą, akumuliatorius gali neišnaudoti visos talpos, todėl gali sumažėti veikimo laikas ir bendras našumas. Dėl ilgesnio nepakankamo įkrovimo gali susidaryti variniai šuntai, kurie gali likti akumuliatoriuje ir sumažinti jo talpą.
Įkrovimo srovė
Tinkama ličio jonų akumuliatorių įkrovimo srovė įvairioms reikmėms ir paties akumuliatoriaus konstrukcijai parenkama skirtingai. Saugos ir efektyvumo gairės - įkrauti ne per dideliu, nei per mažu tarifu, kad būtų išvengta per didelio įkaitimo. Pavyzdžiui, didelio akumuliatoriaus įkrovimo srovė svyruoja nuo 0.5 C iki 1 C, kur C yra akumuliatoriaus talpa ampervalandėmis. Todėl 100 Ah talpos akumuliatoriaus įkrovimo srovė būtų nuo 50 iki 100 amperų.
LiFePO4 akumuliatoriams įkrovimo srovė turėtų būti nuo 0.2 C iki 0.5 C akumuliatoriaus talpos. Optimali LiFePO4 akumuliatorių įkrovimo srovė priklauso nuo tokių veiksnių kaip akumuliatoriaus talpa, įkrovimo greitis ir gamintojo rekomendacijos. Paprastai LiFePO4 baterijas galima saugiai įkrauti 0.5-1 C greičiu. Svarbu: LiFePO4 akumuliatoriams įkrauti nerekomenduojama naudoti standartinio akumuliatoriaus įkroviklio, skirto kitoms akumuliatorių cheminėms medžiagoms, pvz., rūgštinei švino.
Temperatūros svarstymai
Temperatūra yra pagrindinis elementas įkraunant ličio jonų baterijas. Pavyzdžiui, įkrovimas per aukštoje temperatūroje gali pagreitinti akumuliatoriaus elementų degradaciją, o per žema temperatūra gali sulėtinti įkrovimo efektyvumą ir netgi sukelti anodo ličio dengimą, o tai iš tikrųjų yra nuolatinio akumuliatoriaus pažeidimo forma. Optimali įkrovimo temperatūra paprastai yra nuo 10°C iki 45°C (50°F iki 113°F).
Temperatūros jutikliai, kaip akumuliatoriaus valdymo sistemos (BMS) dalis, yra labai naudingi stebint ir kontroliuojant temperatūrą saugaus įkrovimo sąlygomis.

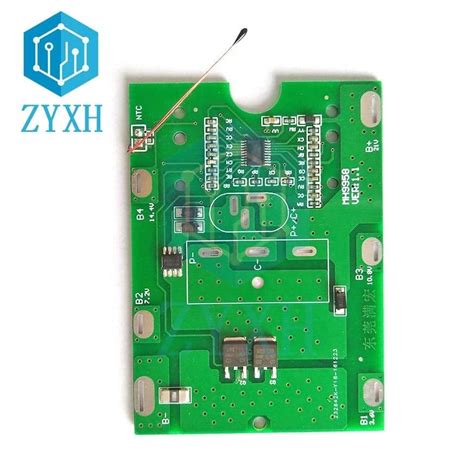

Akumuliatoriaus valdymo sistemų (BMS) vaidmuo
Akumuliatoriaus valdymo sistema (BMS) yra būtina ličio jonų akumuliatorių paketų sveikatai ir saugai, ypač didesnėse srityse, pvz., elektrinėse transporto priemonėse ir kemperiuose. BMS stebi kiekvieno akumuliatoriaus elemento įtampą, srovę ir temperatūrą. Ji užtikrina, kad viena akumuliatoriaus ląstelė nebūtų per daug arba per mažai įkrauta, todėl akumuliatorius veikia prasčiau arba tarnauja trumpiau. Be to, BMS teikia svarbias saugos funkcijas, pvz., akumuliatoriaus atjungimą, kai BMS nustato sutrikimus, tokius kaip trumpasis jungimas, per didelė temperatūra ar bet kokios kitos problemos, kurios apsaugo akumuliatorių ir jo maitinamą įrangą.
Žingsnis po žingsnio įkrovimo vadovas
Teisingai įkraunant ličio jonų baterijas reikia atlikti kelis pagrindinius veiksmus, skirtus užtikrinti saugumą ir maksimaliai pailginti akumuliatoriaus veikimo laiką. Štai išsamus vadovas, kaip efektyviai įkrauti šias baterijas:
- Pasirinkite suderinamą įkroviklį: Pasirinkite įkroviklį, kuris yra specialiai sukurtas ličio jonų baterijoms ir atitinka jūsų akumuliatoriaus įtampą bei srovės reikalavimus. Įsitikinkite, kad įkroviklis yra sertifikuotas ir atitinka būtinus saugos standartus. Nerekomenduojama naudoti įkroviklio, skirto kitokiai akumuliatoriaus cheminei medžiagai.
- Prijunkite įkroviklį: Atsargiai prijunkite įkroviklį prie akumuliatoriaus bloko, užtikrindami teisingą poliškumą. Daugumoje įkroviklių yra aiškiai pažymėti teigiami ir neigiami gnybtai. Dar kartą patikrinkite jungtis, kad išvengtumėte trumpojo jungimo ar atvirkštinio poliškumo.
- Nustatykite įkrovimo parametrus: Jei jūsų įkroviklis leidžia reguliuoti nustatymus, nustatykite įkrovimo įtampą ir srovę pagal akumuliatoriaus gamintojo rekomendacijas. Daugumos ličio jonų akumuliatorių įkrovimo įtampa turi būti 4.2 V viename elemente, o įkrovimo srovė turi būti nuo 0.5 C iki 1 C.
- Pradėkite įkrovimo procesą: Įjunkite įkroviklį ir leiskite jam pradėti įkrovimo procesą. Įkroviklis turėtų automatiškai aptikti akumuliatorių ir pritaikyti atitinkamą įkrovimo įtampą bei srovę.
- Stebėkite įkrovimo eigą: Stebėkite įkrovimo eigą, kurią paprastai rodo LED lemputės arba įkroviklio ekranas. Dauguma įkroviklių parodys dabartinę įkrovimo būseną ir pateiks atsiliepimą apie įkrovimo būseną. Jei pastebite kokių nors sutrikimų, pvz., per didelį karštį ar neįprastus įtampos rodmenis, nedelsdami nutraukite įkrovimo procesą.
- Venkite per didelio įkrovimo: Kai akumuliatorius pasiekia pilną įkrovimo pajėgumą, įkroviklis turėtų automatiškai persijungti į techninės priežiūros arba trumpalaikio įkrovimo režimą, kad būtų išvengta perkrovimo. Tačiau vis tiek rekomenduojama atjungti įkroviklį baigus įkrovimo procesą, kad būtų išvengta galimų problemų.
- Tinkamai laikykite akumuliatorių: Jei neketinate naudoti akumuliatoriaus iš karto po įkrovimo, laikykite jį vėsioje, sausoje vietoje, apsaugotoje nuo ekstremalių temperatūrų. Ličio jonų akumuliatoriai turi būti laikomi maždaug 50-60 % įkrovimo būsenoje, kad būtų optimalus ilgalaikis saugojimas.
Serijinių ir lygiagrečių konfigūracijų ličio jonų baterijų įkrovimas
Kalbant apie didesnius akumuliatorių blokus, pvz., naudojamus elektrinėse transporto priemonėse ar energijos kaupimo sistemose, ličio jonų akumuliatoriai dažnai jungiami nuosekliai, lygiagrečiai arba abiejų konfigūracijų deriniu, kad būtų pasiekta norima įtampa ir talpa. Norint užtikrinti optimalų veikimą ir saugumą, įkraunant šias baterijas reikia ypatingų svarstymų.
Serijos įkrovimo svarstymai
Serijinėje konfigūracijoje ličio jonų akumuliatoriai yra sujungti grandine, o vienos baterijos teigiamas gnybtas yra prijungtas prie kito akumuliatoriaus neigiamo gnybto. Šis išdėstymas padidina bendrą akumuliatoriaus įtampą, išlaikant tokią pat talpą kaip ir vieno elemento.
Įkraunant ličio jonų baterijas nuosekliai, labai svarbu užtikrinti, kad kiekvienas serijos elementas pasiektų tą patį įtampos lygį. Jei vienas elementas įkraunamas greičiau arba lėčiau nei kiti, gali sutrikti pakuotės pusiausvyra, o tai gali sukelti per daug arba per mažą atskirų elementų įkrovimą. Dėl šio disbalanso gali sumažėti našumas, paspartėti senėjimas ir gali kilti pavojus saugai.
Norėdami sumažinti šias problemas, naudokite akumuliatoriaus valdymo sistemą (BMS), kuri gali stebėti ir subalansuoti kiekvienos serijos eilutės elemento įtampą.
Lygiagretaus įkrovimo svarstymai
Lygiagrečiai kraunant ličio jonų baterijas, pagrindinis rūpestis yra užtikrinti, kad srovė būtų tolygiai paskirstyta tarp visų elementų. Jei vienos celės vidinė varža didesnė arba mažesnė nei kitų, ji gali krautis greičiau arba lėčiau, o tai gali sukelti pakuotės disbalansą.
Norėdami išspręsti šią problemą, naudokite įkroviklį, kuris gali tiekti pakankamai srovės, kad vienu metu būtų įkrauti visi lygiagrečios konfigūracijos elementai. Įkroviklyje taip pat turi būti įmontuotos saugos funkcijos, pvz., apsauga nuo per didelio įkrovimo ir temperatūros stebėjimas, kad būtų išvengta bet kurio elemento įtempimo, viršijančio savo ribas. Be to, kuriant lygiagrečią bateriją, būtina naudoti elementus, kurių talpa ir vidinė varža yra labai suderinti. Tai padės užtikrinti, kad elementai įkrauna ir iškrauna panašiu greičiu, taip sumažinant disbalanso ir galimų saugos pavojų riziką.
Ličio jonų akumuliatorių įkrovimas ilgalaikiam saugojimui
Ruošiant ličio jonų baterijas ilgalaikiam saugojimui, svarbu jas įkrauti iki maždaug 50-60 % bendros talpos. Šis įkrovimo lygis padeda išlaikyti akumuliatoriaus būklę laikui bėgant ir apsaugo nuo gedimo, susijusio su visišku baterijų įkrovimu arba giliu iškrovimu. Laikykite baterijas vėsioje, sausoje vietoje, idealiu atveju stabilioje, maždaug 10-20°C temperatūroje, kad dar labiau apsaugotumėte jų ilgaamžiškumą. Svarbu pažymėti, kad skirtingų modelių ir baterijų markių savaiminio iškrovimo greitis skiriasi.
Dažnai užduodami klausimai apie ličio jonų akumuliatorių įkrovimą
Kl.: Kaip dažnai turėčiau įkrauti ličio jonų bateriją?
A: Ličio jonų akumuliatorių galite įkrauti bet kada, kai patogu, nes jie nepatiria ryškaus „atminties efekto“. Tačiau stenkitės vengti reguliaraus įkrovimo iki 100% arba per didelio iškrovimo (mažesnio nei 20%), kad sumažintumėte akumuliatoriaus įtampą ir prailgintumėte tarnavimo laiką.
Kl.: Ar galiu įkrauti ličio jonų bateriją, kai ji nėra visiškai tuščia?
A: Taip, ličio jonų akumuliatorių galite įkrauti esant bet kokiai įkrovimo būsenai. Skirtingai nuo kai kurių senesnių cheminių elementų, ličio jonų baterijos neturi „atminties efekto“, o tai reiškia, kad jas galima įkrauti bet kuriuo metu nepažeidžiant jų talpos ar veikimo. Taip pat galima atlikti dalinį tarpinį įkrovimą, tačiau visą įkrovimo ciklą derėtų atlikti bent kas 12 savaičių.
Kl.: Kiek laiko užtrunka ličio jonų akumuliatoriaus įkrovimas?
A: Įkrovimo laikas priklauso nuo akumuliatoriaus talpos ir įkrovimo srovės. Paprastai ličio jonų akumuliatoriaus įkrovimas 1C greičiu (kai įkrovimo srovė lygi akumuliatoriaus talpai) užtrunka apie 1-2 valandas. Tačiau mažesnė įkrovimo srovė lems ilgesnį įkrovimo laiką. Paprastai akumuliatoriaus įkrovimas nuo tuščios iki pilnos, naudojant 0.5 C srovę, užtruks maždaug 2-3 valandas. Tačiau didesnės baterijos, naudojamos tokiose srityse kaip golfo vežimėliai ar RV, gali užtrukti ilgiau dėl didesnės talpos.
Kl.: Ar galiu įkrauti ličio jonų akumuliatorių didesne srove, kad paspartinčiau įkrovimo procesą?
A: Nors įkrovimas didesne srove iš tiesų gali sutrumpinti įkrovimo laiką, paprastai tai nerekomenduojama. Įkraunant srove, kuri yra didesnė nei gamintojo nurodytas diapazonas, gali perkaisti, sumažėti talpa ir sutrumpėti akumuliatoriaus veikimo laikas. Visada laikykitės rekomenduojamos konkrečios baterijos įkrovimo srovės.
Kl.: Ar galiu įkrauti ličio jonų akumuliatorių esant ekstremalioms temperatūroms?
A: Nerekomenduojama krauti ličio jonų akumuliatorių esant ekstremalioms temperatūroms, nes tai gali sumažinti našumą, pagreitinti senėjimą ir galimus pavojus saugai. Stenkitės palaikyti stabilią įkrovimo temperatūrą nuo 10°C iki 45°C.
Kl.: Kaip sužinoti, ar mano ličio jonų baterija visiškai įkrauta?
A: Dauguma įkroviklių parodys, kai baterija visiškai įkrauta, per LED indikatorių arba ekrano pranešimą. Be to, galite naudoti voltmetrą akumuliatoriaus įtampai išmatuoti; visiškai įkrauto ličio jonų elemento įtampa turėtų būti apie 4.2 V.
Kl.: Ar galima ličio jonų akumuliatorių palikti ant įkroviklio, kai jis visiškai įkrautas?
A: Dauguma šiuolaikinių ličio jonų akumuliatorių įkroviklių yra sukurti taip, kad automatiškai nustotų krauti, kai akumuliatorius pasiekia 100 % talpos, todėl baterijos palikimas ant įkroviklio neturėtų sugadinti. Tačiau paprastai yra gera praktika išimti akumuliatorių iš įkroviklio, kai jis visiškai įkrautas, kad būtų išvengta galimų problemų.
Kl.: Koks yra geriausias būdas prailginti ličio jonų akumuliatoriaus tarnavimo laiką?
A: Venkite ekstremalių temperatūrų, išimkite akumuliatorių iš įkroviklio, kai jis visiškai įkrautas, ir laikykite vidutinį įkrovimo lygį, kai nenaudojate (50-60%). Reguliariai tikrinkite akumuliatoriaus dėklą, kad sužinotumėte, ar jis neišsipūtęs. Jei akumuliatorius nebeįsikrauna, reikia patikrinti visas galimas priežastis. Jei paaiškėtų, kad akumuliatorius yra sugedęs arba pasenęs, jo remontuoti dažniausiai neapsimoka. Tokiu atveju akumuliatorių reikia tinkamai pašalinti ir pakeisti nauju.
