Kondensatoriai Automobilių Aparatūroje: Nuo Teorijos iki Praktinio Pritaikymo

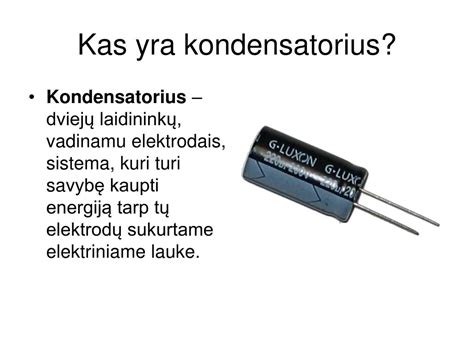

Kondensatoriai yra vienas iš esminių komponentų šiandieniniame gyvenime, naudojami nuo didelių grandinių iki mažų elektroninių pagrindinių plokščių, ypač vienfazių variklių paleidimui. Jie yra pasyvieji komponentai, kuriems nereikia energijos (elektros energijos), priešingai nei aktyviesiems įrenginiams. Kondensatoriaus veikimo principas yra labai paprastas: jis kaupia energiją, nestabilią elektros energiją paversdamas stabilia, perduodama į grandinę.

Idealus kondensatorius pats nevartoja elektros energijos; jis iškrauna tiek energijos, kiek sugeria. Kai kondensatorius įkraunamas, tarp dviejų plokščių atsiranda elektrinis laukas, o potencialų skirtumas yra U. Elektros energija, gaunama iš maitinimo šaltinio, kaupiama elektriniame lauke ir ši energija vadinama elektrinio lauko energija.

Kondensatorių Talpos Žymėjimas ir Funkcijos

Skaitmeninio ženklinimo metodas paprastai susideda iš trijų skaitmenų, nurodančių kondensatoriaus talpą pF. Pavyzdžiui, 103 reiškia 10 × 10³ pF, 223 - 22 × 10³ pF, 474 - 47 × 10⁴ pF, o 159 - 1.5 × 10^-1 pF.

Kondensatoriai atlieka daugybę funkcijų ir yra plačiai naudojami grandinės projektavime. Svarbiausios funkcijos yra:

• Nuolatinės srovės blokavimas: Neleidžia nuolatinei srovei praeiti, bet leidžia kintamosios srovės perdavimą.
• Aplinkkelis (atsiejimas): Suteikia žemos varžos kelią kintamajai srovei kai kurių komponentų, lygiagrečiai prijungtų prie kintamosios srovės grandinės.
• Sukabinimas: Veikia kaip dviejų grandinių jungtis, leidžianti kintamosios srovės signalams praeiti ir būti perduodamiems į apatinę grandinę.
• Filtravimas: Svarbu grandinėms, ypač už procesoriaus. Kuo didesnis dažnis, tuo mažesnė kondensatoriaus varža. Esant žemam dažniui, kondensatoriaus varža yra didesnė, o naudingi signalai gali praeiti sklandžiai. Esant aukštiems dažniams, kondensatoriaus varža tampa labai maža, o tai yra lygu aukšto dažnio triukšmo trumpajam jungimui į žemę.
• Temperatūros kompensavimas: Kompensuoja kitų sudedamųjų dalių nepakankamo prisitaikymo prie temperatūros įtaką, kad pagerėtų grandinės stabilumas.
• Laikas: Kondensatorius naudojamas kartu su rezistoriumi, siekiant nustatyti grandinės laiko konstantą.
• Tiuningas (derinimas): Sistema reguliuoja su dažniais susijusias grandines, pavyzdžiui, mobiliuosiuose telefonuose, radijo imtuvuose ir televizoriuose.
• Ištaisymas: Nustatytu laiku įjungia arba išjungia pusiau uždarytą laidininko perjungimo elementą.
• Energijos kaupimas: Saugoti elektros energiją ir naudoti ją išleisti, jei reikia, pavyzdžiui, fotoaparato blykstėse, šildymo įrangoje ir kt.

Aplinkkelio ir Atsiejimo Kondensatoriai

Aplinkkelio kondensatorius, taip pat žinomas kaip atsiejimo kondensatorius, yra energijos kaupimo įtaisas, kuris suteikia energijos prietaisui. Jis naudoja dažnio varžos charakteristikas (dažnio didėjimas mažina varžą), kad išėjimo įtampa būtų vienoda ir sumažėtų apkrovos įtampos svyravimai. Jis turi būti kuo arčiau apkrovos įtaiso maitinimo ir įžeminimo kaiščio.

Atsiejimo kondensatorius kaip filtravimo objektą paima išėjimo signalo trukdžius. Jis veikia kaip „baterija“, kad atitiktų pavaros grandinės srovės pokyčius ir išvengtų abipusių sukabinimo trukdžių. Jo talpa nustatoma pagal signalo dažnį ir pulsacijos slopinimo laipsnį.

Nors aplinkkelio kondensatoriai iš tikrųjų yra atsiejami, aplinkkelio kondensatoriai paprastai nurodo aukšto dažnio aplinkkelį, skirtą pagerinti žemos varžos nuotėkio prevencijos metodą aukšto dažnio perjungimo triukšmui. Aukšto dažnio aplinkkelio kondensatoriai paprastai yra santykinai maži (pvz., 0.1 μF, 0.01 μF), o atsiejimo kondensatorių talpa paprastai yra didesnė (pvz., 10 μF ar didesnė).

Kondensatorių panaudojimo pavyzdžiai

Kondensatorių mikrofonai

Pavyzdžiui, podcast įrangos komplektas gali apimti kondensatoriaus mikrofoną su ties... BM800 kondensatoriaus mikrofonas V8S garso plokštės kostiuma... Studijos kondensatoriaus mikrofono priekinio stiklo garsą sug...

Kondicionavimo sistemos kondensatoriai

Kondicionieriaus kondensatorius yra pagrindinis sistemos elementas, atsakingas už šaltnešio aušinimą ir jo virsmą skysčiu. Oro kondicionieriaus sistemos dalis, kuri gali greitai perduoti šilumą vamzdyje į orą šalia vamzdžio. Dauguma automobilių kondensatorių stovi priešais vandens baką.

Oro kondicionavimo sistemos automobilyje apima daugybę komponentų, tarp kurių svarbią vietą užima ir kondensatoriai. Kiti susiję komponentai apima kompresorius, garintuvus, džiovintuvus, slėgio daviklius ir išsiplėtimo vožtuvus. Priežiūra ir remontas apima įvairias paslaugas, tokias kaip kompresorių sankabų keitimas, aušinimo ventiliatorių remontas, sandarinimo žiedų keitimas, taip pat dezinfekavimo ir valymo priemonių naudojimas.

Oro kondicionieriaus šaltnešio dujų dalis paverčia sausus ir sočius garus, skystinimas atliekamas esant pastoviai soties temperatūrai, o kai oro temperatūra yra žemesnė už kondensacijos temperatūrą, suskystintas šaltnešis toliau atšaldomas iki tos pačios temperatūros kaip ir aplinkinis oras, atliekantis aušinimo vaidmenį.

Kondensatoriai Automobilių Garso Sistemose

Automobilių garso sistemos nuolat tobulėja, siekiant užtikrinti aukščiausią garso kokybę ir patikimumą. Kondensatorius yra vienas iš esminių komponentų, įtakojančių garso sistemos veikimą. Nors dažnai lieka nepastebimas, jo vaidmuo yra itin svarbus, ypač galingose garso instaliacijose.

Kondensatoriai automobilių aparatūrai atlieka kelias svarbias funkcijas. Visų pirma, jie veikia kaip laikinos energijos saugyklos. Stiprintuvams, ypač dirbantiems esant dideliam apkrovimui (pvz., grojant žemus dažnius su didele amplitude), reikia labai greitai gauti didelį energijos kiekį. Automobilio akumuliatorius ir generatorius ne visada pajėgia aprūpinti tokiu momentiniu energijos poreikiu. Kondensatorius, esantis arti stiprintuvo, gali greitai atiduoti sukauptą energiją, taip palaikydamas stabilų maitinimo įtampos lygį ir apsaugodamas stiprintuvą nuo perdegimo bei užtikrindamas švaresnį ir galingesnį garsą.

Be to, kondensatoriai padeda filtruoti ir išlyginti maitinimo įtampos svyravimus, kurie gali atsirasti dėl automobilio elektros sistemos veikimo (pvz., įsijungiant varikliui, kitoms elektros sistemoms). Tai ypač svarbu jautriems elektroniniams komponentams, tokiems kaip stiprintuvai ir multimedijos sistemos, siekiant užtikrinti jų ilgalaikį ir stabilų veikimą.

Kondensatorių tipai ir pritaikymas automobilių aparatūroje

Automobilių garso sistemose dažniausiai naudojami elektrolitiniai kondensatoriai, kurie pasižymi dideliu talpumu ir prieinama kaina. Renkantis kondensatorių, svarbu atkreipti dėmesį į jo talpumą (matuojamas Faradais, F) ir darbinę įtampą. Talpumas turėtų būti proporcingas stiprintuvo galiai - kuo galingesnis stiprintuvas, tuo didesnio talpumo kondensatorius reikalingas. Darbinė įtampa turi būti didesnė nei automobilio elektros sistemos įtampa (paprastai 14.4V), kad būtų užtikrintas saugumas.

Pavyzdžiui, „El. Crunch USA Powerzone P5520 700W“ yra kokybiškas 5 kanalų automobilinis garso stiprintuvas, skirtas galingam ir švariam skambesiui. Tokiems galingiems stiprintuvams papildomas kondensatorius gali žymiai pagerinti garso kokybę ir stiprintuvo efektyvumą.

Superkondensatoriai automobiliuose

Superkondensatoriai (faradiniai kondensatoriai) yra reali galimybė, ir jau galima įsigyti akumuliatorių rinkinius ar pavienius elementus. Pavyzdžiui, 1F kondensatorius, pakrautas iki 12.5V ir iškraunamas iki 10V, atiduoda ~28 J (džaulius) energijos. Jei starteris naudoja 1kW, o pusę to galingumo duotų kondensatorius, tai 1F kondensatorius pagelbės tik 56 milisekundes. Norint 3 sekundžių 50% pagalbos iš kondensatorių, jų reikės apie 500 vienetų. Automobilinio akumuliatoriaus talpa paprastai yra iki 1kWh. Taigi pilnas kondensatorinis automobilinio akumuliatoriaus atitikmuo būtų nuo 125000F iki 63000F.

Tačiau kondensatorius sugeba atiduoti visą energiją iškart, ir užvedimui tereikia gal iki 30 sekundžių, todėl pakaktų nuo 1000F iki 500F kondensatorinės baterijos. Manoma, kad net su keliais galvaniniais elementais galima būtų įkrauti tokią kondensatorinę bateriją. Jei automobilis turėtų saulės bateriją ir tokį superkondensatorių paketą, dienos metu, manoma, nereikėtų jokių akumuliatorių.

MLCC Kondensatoriai Automobilių Elektronikoje

Sparčiai didėjanti elektronikos svarba šiuolaikinėse transporto priemonėse yra nusistovėjusi tendencija. Kadangi yra daugiau elektroninių komponentų, kiekvieno įrenginio patikimumas lemia svarbių posistemių patikimumą ir daro didelę įtaką bendrai transporto priemonės savininko patirčiai. Komponento patikimumui įtakos turi aplinkos sąlygos, tarp kurių yra ne tik elektriniai įtempiai ir aukšta darbinė temperatūra, bet ir šilumos ciklai, žemesnė temperatūra, didelė drėgmė, lietus, ledas, sniegas ir nepalankios cheminės medžiagos, tokios kaip kelių druska, alyva, kuras ir hidrauliniai skysčiai. Automobilių aplinka yra ypač atšiauri.

Po variklio gaubtu naudojami elektroniniai įrenginiai, tokie kaip jutikliai, vis dažniau montuojami arčiau variklio, transmisijos ir stabdžių sistemų, stebint tokius parametrus kaip alyvos būsena, pavarų pasirinkimas ir išmetamųjų dujų sudėtis. Šiuose taškuose temperatūra gali viršyti 125°C. Šie veiksniai daro didelę įtaką kondensatorių, kurie labai dažnai naudojami jutikliuose ir elektroniniuose valdymo blokuose visoje transporto priemonėje, parinkimui, atliekant tokias funkcijas kaip filtravimas, atjungimas, įtampos pereinamųjų procesų slopinimas ir energijos kaupimas.

Daugiasluoksniai keraminiai kondensatoriai (MLCC) yra gerai žinomas ir ekonomiškas pasirinkimas šioms grandinėms. MLCC yra nepoliarizuotas kondensatorius, sudarytas iš dviejų metalinių galų, kiekvienas iš jų prijungtas prie kelių vidinių nikelio elektrodų, atskirtų keraminiu dielektriku, kuris gali būti I, II arba III klasės medžiaga. Antgaliai gali būti pagaminti iš paprasto metalo, pavyzdžiui, vario, arba iš tauriojo metalo.

Dielektrinės medžiagos ir patikimumas

Aukštos temperatūros ir elektros įtempių, viršijančių nominalias įrenginio ribas, poveikis gali turėti įtakos dielektrinės medžiagos patikimumui. Šį pablogėjimą dėl elektrinio įtempio galima prognozuoti naudojant atvirkštinės galios modelį kaip atskaitą. Pagal šį modelį dielektriko tarnavimo laikas mažėja didėjant elektriniam laukui dėl lauko veikiančių jėgų įkrautus atomus. Kita vertus, degradacija, atsirandanti dėl per didelės temperatūros, atitinka Arrhenijaus dėsnį. Tai apibūdina eksponentinę tendenciją, kurią kontroliuoja taikoma temperatūra ir aktyvavimo energija, kuri yra medžiagos savybė. Reikia pasirūpinti, kad pasirinktas kondensatorius užtikrintų pageidaujamą našumą esant numatytai darbo temperatūrai.

C0G dielektrikas

C0G dielektrikas yra I klasės medžiaga. Šio tipo dielektrikai yra kompensuojami pagal temperatūrą, todėl juos rekomenduojama naudoti rezonansinėse grandinėse arba kurioms reikalingas Q ir talpos stabilumas. KEMET automobiliams skirtų C0G klasės kondensatorių talpa laiko ir įtampos atžvilgiu nesikeičia. Be to, talpos pokytis, atsižvelgiant į aplinkos temperatūrą, laikomas nereikšmingu esant ±30 ppm/ºC nuo -55 °C iki +125 °C. Siūlydami tokį aukštą stabilumą, šie įrenginiai yra optimalūs derinimo grandinėse, didelės srovės ar elektros impulsų sistemose ir grandinėse, kuriose nuostoliai yra labai svarbūs, taip pat atjungimui, tiltams, filtravimui, pereinamojo laikotarpio slopinimo įtampai, blokavimui ir energijos kaupimui.

II klasės dielektrikai (X7R, X8R)

Kita vertus, II klasės dielektrikai, tokie kaip X7R, leidžia pasiekti dideles mažų komponentų talpos vertes. Dėl to jie dažnai naudojami įvairiose srityse, pvz., valdymo blokuose su vietos apribojimais automobilyje. Kaip II klasės medžiaga, X7R pasižymi numatomu talpos pokyčiu laiko ir įtampos atžvilgiu. Šie įtaisai skirti sujungti ir atjungti arba dažnio diskriminatoriaus grandinėms, kur Q ir talpos charakteristikų stabilumas nėra labai svarbūs. Didžiausia dielektriko darbinė temperatūra yra 7°C.

KEMET automobilių patvirtintas aukštos temperatūros C0G dielektrikas gali pasiūlyti pastovią talpą esant aukštesnei nei 200°C temperatūrai. Palyginus C0G aukštos temperatūros kondensatorius su netauriųjų metalų elektrodu (BME) su X7R ir X8R kondensatoriais su tauriųjų metalų elektrodu (PME), akivaizdu, kad dielektrinė technologija turi įtakos efektyviajai talpai. Naudojant X7R arba X8R įrenginį, gali prireikti didesnės vardinės talpos, kad būtų užtikrinta reikiama talpa, kai įrenginys yra įprastoje darbinėje temperatūroje, todėl gali būti reikalingas didesnis dydis, jei nenaudojamas aukštos temperatūros C0G kondensatorius.

Atsparumas vibracijai ir patvarumas

Atsparumas vibracijai automobilių pramonėje taip pat gali būti pagerintas derinant medžiagų parinkimą ir kondensatoriaus konstrukciją. C0G medžiagos buvo sukurtos labai atsparios plyšimui ir gali atlaikyti susidūrimus su labai didelėmis G jėgomis. Lankstumo įtrūkimai, atsirandantys dėl pernelyg didelių tempimo įtempių ir susidėvėjimo, susidarančių spausdintinės plokštės lankstymo metu arba šiluminio ciklo metu, yra pagrindinė MLCC gedimo priežastis.

KEMET sukūrė lanksčios baigties MLCC (FT-CAP), kuriose yra laidžioji sidabro epoksidinė derva tarp standartinės galinės sistemos netauriųjų metalų ir nikelio barjero sluoksnių. Tai padidina lankstumą, išlaikant terminalo tvirtumą, litavimo galimybes ir elektrines charakteristikas. „Fail-Open“ technologijos kondensatoriai, FO-CAP X7R ir FE-CAP įrenginio gedimas dėl plokštės lenkimo. Šių kondensatorių vidinė konstrukcija neleidžia įtrūkimams plisti per elektrodus aktyvioje įrenginio zonoje, kur dėl įtrūkimo greičiausiai atsiranda trumpasis jungimas, todėl įrenginys sugenda.

Arba sukrautas kondensatorius, pvz., KEMET KPS HT serija, sujungia du ar daugiau kondensatorių, išdėstytų vertikaliai ir sujungtų švino rėmu, kuris veiksmingai sumažina mechaninį ir šiluminį įtempimą MLCC. Laidų gnybtų lankstumas sumažina įtempimą, tačiau gnybtų jungtis turi atlaikyti aukštą darbinę temperatūrą. Turėdami platų pažangių aukštos temperatūros dielektrikų, pasižyminčių ilgą eksploatavimo laiką ir didelį stabilumą, pasiūlą, taip pat įvairias tvirtas pakavimo technologijas, šiandieniniai automobilių elektronikos dizaineriai turi MLCC, kurie užtikrina tikslų našumo, patikimumo ir ilgaamžiškumo derinį - visa tai už tinkamą kainą.
