Pavarų dėžių paskirtis ir veikimo principas

Automobilių pavarų dėžės yra sudėtingos inžinerinės konstrukcijos, kurių pagrindinis tikslas - efektyviai perkelti variklio galios momentą į varomuosius ratus. Pavarų dėžė, arba transmisija, yra mechanizmas, keičiantis automobilio ar kitos transporto priemonės važiavimo greitį, sukimo momentą ir judėjimo kryptį. Dėl pavarų dėžės automobilis gali ne tik keisti judėjimo kryptį (važiuoti pirmyn ir atbuline eiga), bet ir prisitaikyti prie kintančių kelio sąlygų bei apkrovimo. Geru keliu automobilis gali išvystyti didelį greitį, o važiuodamas blogu keliu arba įkalnėn - įveikti kliūtis ir išvystyti didelę traukos jėgą, tiesiog įjungiant žemesnę pavarą nekeičiant variklio apsisukimų skaičiaus.

Pavarų dėžės komponentai ir veikimo principas

Visos pavarų dėžės veikia naudodamos krumpliaračių sistemą. Krumpliaračiai yra apvalūs diskai su dantukais aplink kraštą, kurie tarpusavyje sujungti, kad perduotų variklio galią ratams. Krumpliaratinėje pavarų dėžėje, sudarytoje iš dviejų krumpliaračių (mažesnis yra varantysis, didesnis - varomasis), varomojo krumpliaračio sukimo momentas (tuo pačiu ir jėga) bus tiek kartų didesnis, kiek jo krumplių skaičius bus didesnis už varančiojo krumpliaračio krumplių skaičių.

Pagrindiniai pavarų dėžės elementai yra:

• Pavarų perjungimo mechanizmas: Leidžia vairuotojui keisti greičius.
• Pavarų perjungimo velenas: Esminis elementas, per kurį perduodamas momentas tarp variklio ir pavarų dėžės.
• Sinkronizatoriai: Skirti užtikrinti sklandų greičio perjungimą, mažinant trintį tarp perjungimo veleno ir pavaros, kai vairuotojas keičia greitį.
• Pavarų dėžės korpusas: Pagrindinė dėžės dalis, kurioje patalpinti visi komponentai.
• Pavarų dėžės skystis (alyva): Užtikrina sklandų ir efektyvų visų judančių dalių veikimą ir tepimą.

Pavarų dėžės veikimo principas grindžiamas greičio ir momentų perėjimu tarp variklio ir varomųjų ratų. Kai vairuotojas keičia greitį, pavarų perjungimo mechanizmas įsijungia, leisdamas pakeisti momentą, perduodamą per perjungimo veleną.

Pavarų dėžių tipai

Automobilinėse pavarų dėžėse galima išskirti kelis pagrindinius tipus: mechanines, automatines, nuolat kintamas (CVT) ir dvigubos sankabos (DSG).

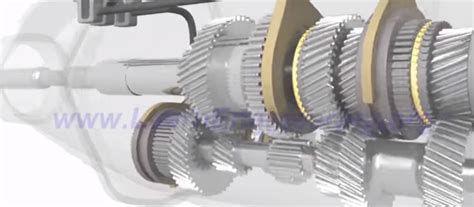

Mechaninė pavarų dėžė

Mechaninė pavarų dėžė yra seniausias ir labiausiai paplitęs automobiliuose naudojamų pavarų dėžių tipas, nors šiandien ji nebėra labiausiai paplitusi rūšis. Ji veikia naudodama pavarų ir sankabos sistemą, kuri leidžia vairuotojui rankiniu būdu pasirinkti norimą pavarų santykį, kad variklio galia būtų perduodama ratams. Jungiant pavaras mechaniškai, nebūtina laikytis nuoseklumo.

Mechaninę pavarų dėžę sudaro kelios skirtingų dydžių krumpliaračių poros, sumontuotos ant skirtingų velenų. Vienas velenas sujungtas su varikliu ir perduoda jo galią į pavarų dėžę. Jungiant skirtingas pavaras, variklio galia perduodama per skirtingo dydžio krumpliaračius. Aukštesnei pavarai naudojamas didesnio diametro tarpinio veleno krumpliaratis ir mažesnio diametro krumpliaratis ant diferencialo veleno.

Veikimo principas

Veikiančio variklio sukimo momentas, užvestame automobilyje išmynus sankabos pedalą, perduodamas į pavarų dėžės įvesties veleną. Po to sukimo momentas „konvertuojamas“ naudojant tarpusavyje pavarų dėžėje sąveikaujančių pavarų poras, ir tada mechaninis judesys perduodamas automobilio ratams, kad transporto priemonė važiuotų. Kiekviena mechaninės dėžės pavara (pakopa) pažymėta tam tikru unikaliu numeriu, o kiekviena pavara „konvertuoja“ ir leidžia keisti variklio alkūninio veleno sukimosi greitį ir sukimo momento dažnį. Jei naudojant vieną ar kitą pavarą didinamas sukimo momentas, sukimosi greitis, perduodamas į automobilio ratus, mažėja ir atvirkščiai.

Pavarų dėžė gali būti su 6 pavaromis (įskaitant vieną atbulinę), pirminiu ir antriniu velenais bei priekinių pavarų sinchronizatoriais. Sinchronizatoriai, jungiant pavarą, suvienodina reikiamo pavaros veleno ir ant jo besisukančių krumpliaračių sukimosi greičius. Reikiama pavara įjungiama stumdant slankiąsias krumplines movas.

Privalumai ir trūkumai

• Privalumai:
  • Geresnė automobilio greičio ir galios kontrolė. Vairuotojas gali perjungti pavaras savo nuožiūra, pasirinkdamas optimalią pavarą konkrečioje situacijoje, pavyzdžiui, važiuojant į kalną ar lenkiant.
  • Konstrukcinis paprastumas, atitinkamai pigesnis ir paprastesnis remontas.
  • Galimybė „mechaniškai“ užvesti automobilį su išsikrovusiu akumuliatoriumi.
  • Nekyla problemų vilkti automobilį standžia, lanksčia vilktimi.
• Trūkumai:
  • Nepatyrusiems vairuotojams gali būti sunku valdyti, ypač esant intensyviam eismui arba važiuojant stačiomis įkalnėmis, kai reikia balansuoti tarp sankabos ir akceleratoriaus pedalų.
  • Sąlyginai mažesnis vairavimo patogumas, reikalaujantis nuolatinio pavarų perjungimo ir sklandaus sankabos pedalo išmynimo.
  • Neteisingai naudojant sankabą (pvz., neišmynus jos iki galo), galima ją lengvai sudeginti.

Gedimo požymiai

• Neįprasti garsai ir triukšmai (girgždėjimas, tuksėjimas) keičiant pavaras ar važiuojant.
• Apsunkintas pavarų keitimas, sunku įjungti ar išjungti pavaras.
• Drebėjimas ar vibracija.
• Savaiminis pavarų išsijungimas.

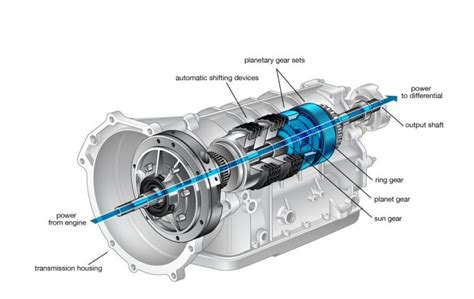

Automatinė pavarų dėžė

Automatinės pavarų dėžės pradėtos naudoti XX a. ketvirtajame dešimtmetyje. Jos veikia naudojant hidraulinio slėgio ir sukimo momento keitiklio sistemą, kuri leidžia automobiliui automatiškai parinkti optimalų pavarų santykį konkrečioje situacijoje. Vairuotojui nebereikia rūpintis dėl pastovaus, tolygaus sankabos išmynimo, mechaninio pavarų svirties perjungimo keičiant pavaras. Pavaros automatinėje dėžėje automatiškai parenkamos pagal važiavimo greitį, rėžimą ir kitus, su vairavimu susijusius veiksnius.

Veikimo principas

Automatinėje pavarų dėžėje variklio ir diferencialo velenai tiesiogiai nesujungti. Pagrindinis elementas yra planetarinis reduktorius, sudarytas iš centrinio krumpliaračio, vadinamo saule, ir kelių mažesnių planetinių krumpliaračių, išsidėsčiusių aplink centrinį. Prie planetarinio reduktoriaus pritvirtintas diferencialo velenas, kuris variklio galią perduoda į varančiuosius automobilio ratus. Viskas veikia nuosekliai, o važiavimo greitis priklauso nuo to, kurie komponentai sukasi, o kurie nejuda. Pavyzdžiui, jei visi reduktoriaus krumpliaračiai yra sukabinti ir nejuda, užtikrinamas didesnis automobilio greitis (važiuojama aukštesne pavara).

Privalumai ir trūkumai

• Privalumai:
  • Didelis vairavimo komfortas, ypač miesto kamščiuose ir neskubiam važiavimui.
  • Sklandus pavarų perjungimas.
  • Dėl to, kad nereikia rūpintis pavarų perjungimu, vairuoti yra lengviau ir patogiau.
• Trūkumai:
  • Ženkliai didesnė automobilių su automatine pavarų dėže kaina.
  • Sąlyginai didesnės degalų sąnaudos.
  • Greitesnis dėvėjimasis ir brangesnė remonto darbų kaina (palyginti su mechanine pavarų dėže).
  • Gali prireikti pakeisti sukimo momento keitiklį ir reguliariai tikrinti pavarų dėžės alyvos lygį.
  • Jautresnės vairuotojo klaidoms.

Svirties ženklai ir jų reikšmės

• P (Parking): Stovėjimo pavara, ratų blokavimo funkcija. Įjungiama tik visiškai sustojus.
• R (Reverse): Atbulinės eigos pavara.
• N (Neutral): Neutrali pavara. Pavarų dėžė neperduoda sukimo momento ratams. Nerekomenduojama ilgai važiuoti šiuo režimu dėl prastesnio tepimo.
• D (Drive): Važiavimo pirmyn režimas. Automobilis pradeda judėti ir pats perjungia pavaras.
• S (Sport): Sportinis režimas. Transmisija išlaiko žemesnes pavaras, greičiau perjungia joms paspaudus akceleratoriaus pedalą.
• W (Winter): Žiemos režimas. Rekomenduojamas važiuojant slidžia danga, dažnai startuoja antra pavara, kad būtų išvengta ratų prasisukimo.
• M (Manual): Mechaninis režimas. Leidžia pavaras perjungti rankiniu būdu (svirtimi arba petelėmis prie vairo).
• L (Low): Žema pavara. Naudojama išlaikyti aukštą variklio sūkių dažnį, pvz., važiuojant į kalną, arba stabdymui varikliu.
• B (Brake): Stabdžių režimas (dažnai elektromobiliuose ir hibriduose). Įjungia maksimalų rekuperacijos lygį.

Svarbios pastabos apie automatines pavarų dėžes

• Niekada nesirinkite „Neutralaus“ režimo, kai riedate nuo kalno.
• Kiekvieną kartą, norėdami pakeisti režimą iš važiavimo pirmyn į važiavimą atgal, įsitikinkite, kad visiškai sustojote.
• Nėra priežasties perjungti pavarų dėžę į „Neutralų“ režimą sustojus sankryžoje - tai nėra veiksminga nei ekonomiškumo, nei technikos tausojimo požiūriu.
• Niekada neperjunkite pavarų dėžės į „Parkavimo“ režimą, kol automobilis visiškai nesustojo.
• Reguliari techninė priežiūra yra labai svarbi sklandžiam automatinės transmisijos veikimui. Transmisijos skysčio degradacija ir teršalų kaupimasis gali mažinti efektyvumą ir sukelti problemas.
• Eksploatuojant automobilį su nepakankamu skysčio kiekiu, kyla rizika, kad pavarų dėžė perkais, padidės trintis ir viskas anksčiau laiko suges.
• Naudojant netinkamo tipo transmisijos skysčius, gali nukentėti pavarų dėžės komponentai.
• Neįprasti garsai, vėluojantis pavarų perjungimas arba neįsijungiančios pavaros yra galimų transmisijos problemų indikatoriai. Šių ženklų ignoravimas gali paaštrinti problemas ir padidinti remonto išlaidas.

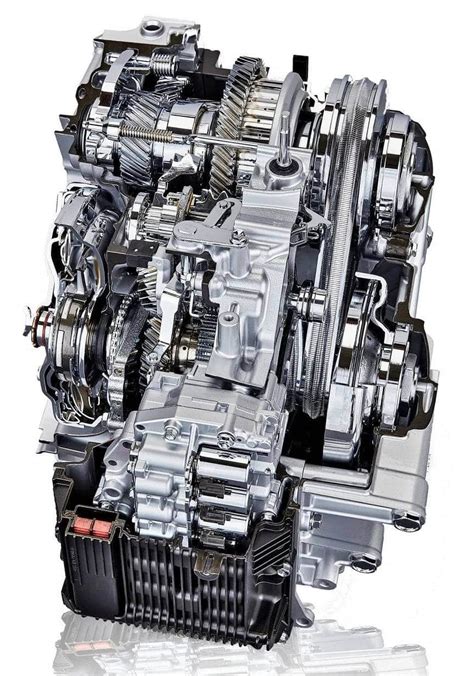

Nuolat kintama pavarų dėžė (CVT)

Nuolat kintamos pavarų dėžės (CVT - Continuously Variable Transmission) yra palyginti naujo tipo pavarų dėžė, veikianti naudojant skriemulių ir diržų sistemą. Skirtingai nuo tradicinių pavarų dėžių, kurios turi fiksuotą pavarų skaičių, CVT gali sklandžiai reguliuoti pavarų santykį, kad jis atitiktų automobilio greitį ir išvystomą galią.

Veikimo principas

Viršutinis skriemulys sujungtas su varikliu, o apatinis - su diferencialu. Vienas su kitu skriemuliai sujungti metaliniu diržu. Abiejų skriemulių vidinės pusės siaurėja nuo apačios į viršų. Didėjant greičiui, viršutinio skriemulio sienelės spaudžiamos, o apatinio - plečiamos. Tokia pavarų dėžė užtikrina tolygų greitėjimą, nes nėra sudėtingos krumpliaračių sistemos.

Privalumai ir trūkumai

• Privalumai:
  • Užtikrina sklandžiausią vairavimo patirtį iš visų pavarų dėžių tipų. Automobilio pagreitis yra tolygus ir linijinis, be trūkčiojančio pavarų perjungimo.
  • Degalų taupymas ir sklandus įsibėgėjimas.
• Trūkumai:
  • Gamyba gali būti brangesnė nei mechaninių ar automatinių pavarų dėžių, todėl jos nėra tokios paplitusios.
  • Sunkiau ir brangiau remontuojamos dėl sudėtingesnės bendros sistemos.
  • Gali prireikti keisti skriemulius ir diržus, taip pat reguliariai tikrinti pavarų dėžės alyvos lygį.

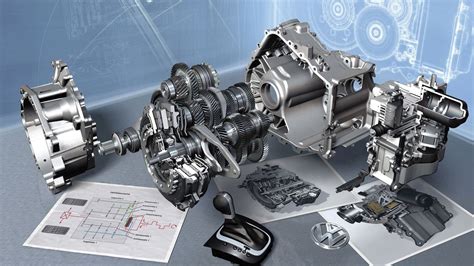

Dvigubos sankabos pavarų dėžės (DSG/DCT)

Dvigubos sankabos pavarų dėžės (DSG - Direct Shift Gearbox, DCT - Dual-Clutch Transmission) padarė didelę įtaką automobilių pramonei dėl savo žaibiško ir sklandaus pavarų perjungimo. Dažniausiai naudojamos „VAG“ grupės („Volkswagen“, „Audi“, „Škoda“) automobiliuose. Techniškai dvigubos sankabos automatinė pavarų dėžė labiau panaši į mechaninę nei į tradicinę automatinę.

Veikimo principas

Šios transmisijos turi unikalų bruožą - dvigubą sankabą. Viena pavarų dėžė atsakinga už nelyginių (pirmos, trečios ir penktos) pavarų darbą, o antra greičių dėžė - už lyginių (antros, ketvirtos ir šeštos). Kiekviena iš šių pavarų dėžių turi savo sankabą. Pavyzdžiui, kol automobilis važiuoja įjungus trečią pavarą, už lygines (antrą ir ketvirtą) pavaras atsakingas greičių dėžės velenas jau pasirengęs pavaros perjungimui, todėl, kai valdymo kompiuteris duoda signalą jungti pavarą, tai atliekama akimirksniu. Sankabos įsijungia arba išsijungia su hidraulinio slėgio pagalba arba yra kontroliuojamos elektroninėmis valdymo sistemomis, priklausomai nuo transmisijos tipo.

Pagrindinis skirtumas tarp DSG ir DCT transmisijų yra jų valdymo sistemos. DCT paprastai turi sudėtingesnę hidraulinę ir elektroninę valdymo sistemą, o DSG pavarų dėžės dažniausiai naudoja mechatroninį valdymo bloką, kuris sujungia mechaninius ir elektroninius komponentus.

Privalumai ir trūkumai

• Privalumai:
  • Greitas ir sklandus pavarų perjungimas.
  • Efektyvus galios perdavimas.
• Trūkumai:
  • Gana sudėtinga konstrukcija, todėl ji yra sunkesnė ir reikalauja daugiau priežiūros.
  • Gali prireikti dažnesnės priežiūros, įskaitant periodinius alyvos ir filtrų keitimus.
  • Turi atskirus valdymo blokus, kurie linkę gesti.
  • Įprastos automatinės pavarų dėžės pavaras nors ir perjungia lėčiau, tačiau tai daro sklandžiau ir švelniau.

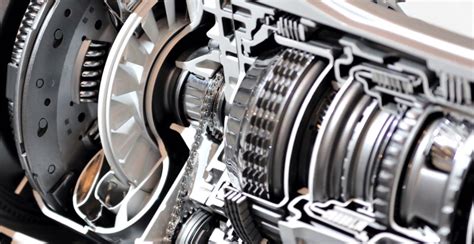

Sankabos paskirtis ir veikimo principas

Sankaba yra vienas svarbiausių transporto priemonės komponentų, sujungiantis variklį su transmisija ir ratais arba juos atjungiantis. Išmynus sankabos pedalą, jis atjungia variklio smagratį nuo pavarų dėžės, todėl galima perjungti pavaras nepažeidžiant pavarų krumpliaračių. Atleidus pedalą, smagratis vėl susikabina ir variklio galia perduodama į ratus.

Šis procesas yra labai svarbus, nes variklis visada sukasi, kai būna užvestas. Jei stabdytumėte neišmynę sankabos, variklis užgestų. Sankabos mazgą sudaro kelios pagrindinės sudedamosios dalys: sankabos diskas, diskatorius (prispaudžiamasis diskas) ir išminamasis guolis. Nors dažnai siejamas su sankaba, smagratis iš tiesų yra variklio dalis. Sankabos diskas, įsiterpęs tarp prispaudžiamojo disko ir smagračio, yra tas komponentas, kuris iš tikrųjų sujungia arba atjungia variklį nuo transmisijos.

Sankabos gedimai ir priežiūra

Kaip ir bet kuri kita mechaninė automobilio dalis, sankaba ar jos komplekto dalys, laikui bėgant gali susidėvėti. Dažniausiai pasitaikančios problemos yra vadinamasis „sankabos praslydimas“, kai sankaba nevisiškai susijungia arba atsijungia, todėl prarandama galia ir sunku perjungti bėgius. Kita dažnai pasitaikanti problema - keista arba minkšta sankabos pedalo eiga.

Norint prižiūrėti sankabą, būtina vengti važiuoti su išminta sankaba (laikyti koją ant pedalo, kai neperjungiama pavara), nes tai spartina nusidėvėjimą. Pastebėjus bet kokius sankabos gedimo požymius, pavyzdžiui, sunkumą perjungiant pavaras ar neįprastus garsus, smūgiavimą, labai svarbu, kad jūsų sankabą patikrintų profesionalus mechanikas.

Kaip atpažinti savo automobilio pavarų dėžę?

Norint tinkamai prižiūrėti ir šalinti gedimus, labai svarbu suprasti savo transporto priemonės komponentus. Žinojimas, kokio tipo pavarų dėžė yra jūsų transporto priemonėje, padeda užtikrinti jos efektyvumą ir nustatyti galimas problemas. Štai kaip tai padaryti:

• Peržiūrėkite transporto priemonės vadovą: Savininko vadove pateikiama konkrečios informacijos apie pavarų dėžę, įskaitant jos modelio numerį ir specifikacijas.
• Patikrinkite transmisijos etiketę: Kai kuriose transporto priemonėse etiketėje ant transmisijos korpuso nurodomas pavarų dėžės tipas, markė, modelis ir pagaminimo data.
• Atlikite internetinį tyrimą: Automobilių forumuose ir svetainėse galima rasti informacijos apie konkrečių transporto priemonių modelių pavarų dėžių konfigūracijas.
• Gaukite profesionalios pagalbos: Jei vis dar nesate tikri, kreipkitės į kvalifikuotą mechaniką arba automobilių techniką.

Žinojimas, kokio tipo transmisija yra jūsų automobilyje, leidžia pasirinkti tinkamą transmisijos skystį ir techninės priežiūros programą. Skirtingoms pavarų dėžėms gali prireikti skirtingų tipų transmisijos skysčio, o naudojant netinkamą, gali kilti veikimo problemų ir žala. Be to, tiksliai identifikuojant pavarų dėžę, supaprastėja diagnostikos procesas ir užtikrinama, kad taisant būtų naudojamos tinkamos dalys ir procedūros.

Išvados

Automobilių pavarų dėžės yra labai svarbi bet kurios transporto priemonės sudedamoji dalis. Kiekvienas tipas - mechaninė, automatinė, CVT ar DSG - turi savų privalumų ir trūkumų. Pavarų dėžės tipo pasirinkimas labai priklauso nuo vairuotojo pageidavimų, vairavimo stiliaus ir poreikių. Suprantant pagrindinius jų komponentus ir veikimo principus, vairuotojai gali labiau vertinti šių sistemų svarbą ir tinkamai prižiūrėti savo automobilius.

Nepriklausomai nuo pavarų dėžės tipo, norint, kad pavarų dėžė veiktų tinkamai, būtina reguliari techninė priežiūra. Žr. automobilio priežiūros vadovą arba kreipkitės į patvirtintą prekybos atstovą, kad patikrintumėte, ar pavarų dėžei reikalingi planinės techninės priežiūros darbai.
