Šiame straipsnyje išsamiai apžvelgsime automobilio priekabos elektros rozetės pajungimą. Teisingas pajungimas yra kritiškai svarbus užtikrinant priekabos apšvietimo, stabdžių ir kitų elektrinių sistemų veikimą. Neteisingai prijungta rozetė gali sukelti ne tik gedimus, bet ir pavojingas situacijas kelyje. Ši instrukcija skirta tiek pradedantiesiems, tiek patyrusiems automobilių savininkams, siekiantiems patikimai prijungti priekabą.

Kodėl Teisingas Pajungimas Yra Svarbus?

Prieš pradedant, svarbu suprasti, kodėl teisingas priekabos rozetės pajungimas yra būtinas. Visų pirma, tai užtikrina saugumą kelyje. Veikiančios priekabos lempos (stabdžių, posūkių, gabaritinės) yra būtinos, kad kiti vairuotojai aiškiai matytų priekabą ir galėtų numatyti manevrus. Antra, teisingas pajungimas apsaugo automobilio ir priekabos elektros sistemas nuo perkrovų ir trumpųjų jungimų, kurie gali sukelti rimtus gedimus ar net gaisrą. Trečia, daugelyje šalių galioja griežti reikalavimai priekabų apšvietimui, todėl neteisingas pajungimas gali užtraukti baudas ar kitas teisines pasekmes. Tinkamai parinkta kablių elektros instaliacija - tai ne tik saugumo, bet ir automobilio ilgaamžiškumo garantas.

Rozetės Tipai: 7-ių ir 13-os Kontaktų

Pagrindiniai priekabų rozečių tipai yra 7-ių ir 13-os kontaktų. 7-ių kontaktų rozetės yra dažniausiai naudojamos lengvosioms priekaboms, tokioms kaip nedidelės platformos ar priekabos valtims transportuoti. Jos jungia pagrindines apšvietimo funkcijas: posūkius, stabdžius, gabaritines lempas ir žemę. 13-os kontaktų rozetės yra sudėtingesnės ir naudojamos didesnėms priekaboms, tokioms kaip kemperiai ar priekabos su stabdžių sistema. Jos, be pagrindinių apšvietimo funkcijų, jungia atbulinės eigos šviesą, pastovų 12V maitinimą (naudojamą priekabos akumuliatoriui įkrauti ar prietaisams maitinti), ir signalą stabdžių sistemai. Šių dviejų tipų rozetės yra fiziškai skirtingos ir negali būti tiesiogiai sujungtos viena su kita be adapterio.

Pastaba: kai kuriose priekabose abu galiniai žibintai gali būti sujungti vienu laidu. Standartinėje 7 kontaktų sistemoje paprastai nėra atskiros atbulinės eigos žibinto grandinės ar papildomų maitinimo grandinių. „Multicon“ asortimente yra dvi populiarios versijos: „Multicon“ ir „Multicon West“.

Įrankiai ir Medžiagos

• Atsuktuvų rinkinys (įvairių dydžių plokšti ir kryžminiai)
• Replės
• Elektros laidų nuėmiklis
• Multimetras (testeris)
• Elektros izoliacinė juosta
• Jungtys (gnybtai, antgaliai) laidams sujungti
• Nauja priekabos rozetė (jei keičiate seną)
• Laidai (įvairių spalvų, atitinkantys standartą)
• Litavimo įranga (nebūtina, bet rekomenduojama patikimesniam sujungimui)
• Apsauginės pirštinės ir akiniai
• Automobilio elektros schemos (konkretus modelis)

Saugos Priemonės

• Atsijunkite akumuliatorių: prieš pradėdami bet kokius darbus su automobilio elektros sistema, atjunkite neigiamą akumuliatoriaus gnybtą.
• Naudokite apsaugines priemones: apsaugines pirštines ir akinius.
• Dirbkite gerai apšviestoje vietoje.
• Patikrinkite įtampą: prieš prisijungdami prie bet kurio laido, naudokite multimetrą, jog įsitikintumėte, kad jame nėra įtampos.

Žingsnis Po Žingsnio Instrukcija (7-ių Kontaktų Rozetė)

1. Atsijunkite seną rozetę (jei tokia yra): atjunkite visus laidus nuo senos rozetės. Prieš atjungdami, pažymėkite kiekvieno laido poziciją. Galite nufotografuoti seną rozetę su prijungtais laidais.
2. Identifikuokite laidus: automobilio laidai dažniausiai būna paslėpti bagažinėje arba po bamperiu. Ieškokite laidų, kurie yra atskirti nuo pagrindinio pluošto ir turi jungtis.

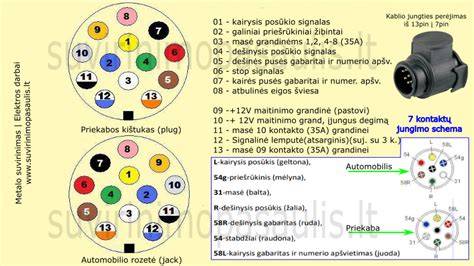

3. Prijunkite laidus prie naujos rozetės: pagal schemą, prijunkite laidus prie atitinkamų naujos rozetės kontaktų. Standartinė 7-ių kontaktų rozetės schema: 1 geltonas - kairysis posūkis; 2 mėlynas - galinis rūko žibintas (nep priemonė); 3 baltas - žemė (masė); 4 žalias - dešinysis posūkis; 5 rudas - gabaritinės lempos (dešnė pusė); 6 raudonas - stabdžių žibintas; 7 juodas - gabaritinės lempos (kairė pusė).
4. Patikrinkite jungtis: įsitikinkite, kad visi laidai yra tvirtai prijungti prie kontaktų. Naudokite replės, kad gerai užveržtumėte gnybtus.
5. Izoliuokite jungtis: apvyniokite kiekvieną jungtį elektros izoliacine juosta.
6. Pritvirtinkite rozetę: pritvirtinkite naują rozetę prie automobilio kėbulo, užtikrindami, kad ji yra tvirtai pritvirtinta.
7. Prijunkite akumuliatorių: prijunkite neigiamą akumuliatoriaus gnybtą.
8. Patikrinkite veikimą: prijunkite priekabą prie rozetės ir patikrinkite, ar veikia visos lempos (posūkiai, stabdžiai, gabaritinės). Jei kuri nors lemputė neveikia, patikrinkite laidų jungtis ir saugiklius.

Spalvų Kodavimas ir Standartai

Laidų spalvų kodavimas priekabos rozetėse yra standartizuotas: kiekviena spalva atitinka tam tikrą funkciją (pvz., geltona - kairysis posūkis, žalia - dešinysis posūkis ir t. t.). Tačiau skirtingų gamintojų automobiliuose laidų spalvos gali šiek tiek skirtis. Visada naudokite automobilio elektros schemą, kad įsitikintumėte, jog prijungiate laidus teisingai.

Problemų Šalinimas

Jei po pajungimo susiduriate su problemomis (pvz., neveikia lempos, dega saugikliai), atlikite šiuos veiksmus:

• Patikrinkite saugiklius: patikrinkite saugiklių dėžutę ir įsitikinkite, kad skirti priekabos apšvietimui saugikliai yra sveiki.
• Patikrinkite laidų jungtis: įsitikinkite, kad jos yra tvirtos ir gerai izoliuotos.
• Patikrinkite žemės jungtį: netinkama žemės jungtis gali sukelti įvairias problemas. Įsitikinkite, kad žemės laidas yra tvirtai prijungtas.
• Naudokite multimetrą: patikrinkite, ar į laidus ateina įtampa. Tai padės nustatyti, ar problema yra automobilyje, ar priekaboje.

13-os Kontaktų Rozetės Pajungimas: Papildomos Funkcijos

13-os kontaktų rozetė suteikia papildomas funkcijas, kurios gali būti reikalingos didesnėms priekaboms:

• Atbulinės eigos šviesa
• Pastovus 12V maitinimas
• Įkrovimo laidą
• Stabdžių sistemą

Dėl papildomų funkcijų 13-os kontaktų pajungimas reikalauja gilesnių elektros žinių ir dažnai profesionalo pagalbos. Universalus vs dedikuotas elektros blokas: universaliai blokui reikalingos dažniausiai paprastesnės diegimo procedūros, tačiau dedikuotas blokas suteikia pilną atpažinimą, išjungia papildomus jutiklius ir užtikrina geresnį suderinamumą. Rekomendacija: jei automobilis dar turi galiojančią gamintojo garantiją, montuokite tik dedikuotą elektros bloką.

Alternatyvūs Pajungimo Būdai: Adapteriai

Jei automobilio rozetė skirtinga nuo priekabos, naudokite adapterius. Adapteriai leidžia sujungti skirtingų tipų rozetes (pvz., 7-ių kontaktų automobilio rozetę su 13-os kontaktų priekaba). Tačiau naudodami adapterius, ne visos funkcijos gali veikti, pvz., atbulinės eigos šviesa ar pastovus 12V maitinimas. Geriausia yra įdiegti tinkamą rozetę, atitinkančią priekabos tipą.

Kada Būtinas Elektros Blokas (Modulis)?

Dauguma šiuolaikinių automobilių turi išmanią CAN-BUS sistemą. Jei prie tokios sistemos prijungsite priekabos žibintus tiesiogiai, borto kompiuteris gali rodyti klaidas ar net išjungti kai kurias funkcijas. Elektros blokas (modulis) yra tarpinis įrenginys tarp automobilio elektros sistemos ir priekabos rozetės, kuris:

• Apsaugo automobilio elektroniką nuo perkrovų
• Teisingai perduoda signalus į priekabos žibintus
• Leidžia automobiliui atpažinti prijungtą priekabą
• Automatiškai išjungia parkavimo jutiklius ir galinį rūko žibintą, kai prijungta priekaba

Universalus vs Dedikuotas Elektros Blokas

Universalus blokas - paprastas sprendimas daugumai automobilių. Analizuoja signalus nuo galinių žibintų ir juos atkartoja priekabos rozetėje. Pliusai: tinka daugeliui modelių, žema kaina (~60 Eur), nereikalauja kodavimo/programavimo. Minusai: automobilio kompiuteris gali neužfiksuoti priekabos, gali netiksliai išjungti parkavimo jutiklius ar rūko žibintus.

Dedikuotas blokas - sukurtas konkrečiam automobilių modeliui, dažnai reikia programavimo. Pliusai: pilna priekabos atpažinimo galimybė, išjungia parkavimo jutiklius ir galinį rūko žibintą automatiškai, jokio klaidų prietaisų skydelyje, maksimalus suderinamumas ir apsauga. Minusai: aukštesnė kaina (~200 Eur) ir kartais reikia programavimo. Rekomendacija: jei automobiliui taikoma gamintojo garantija, montuokite dedikuotą bloką, kad garantija liktų galioti.

Profesionalo Pagalba

Jei nesate tikri dėl savo gebėjimų arba susiduriate su sunkumais pajungiant priekabos rozetę, rekomenduojama kreiptis į profesionalų elektriką. Profesionalas gali teisingai ir saugiai prijungti rozetę, užtikrindamas, kad visos funkcijos veiks tinkamai. Be to, profesionalas gali patarti dėl tinkamiausio rozetės tipo ir atlikti kitus būtinus darbus, susijusius su priekabos elektros instaliacija.

Priekabos Elektros Instaliacija Naujai. Kaip Tai Padaryti ir Sutaupyti Pinigų

Rinkdamiesi naują priekabos rozetę, atkreipkite dėmesį į kokybę, korozijos apsaugą, suderinamumą ir gamintojo reputaciją. Dažniausiai pasitaikančios klaidos - neteisingas laidų prijungimas, nekokybiška izoliacija, silpnos jungtys ir netinkami saugikliai. Po pajungimo reguliariai tikrinkite šviesas, jokio kontakto korozijos ar atsilaisvinusių jungčių, o jei kyla abejonių - kreipkitės į specialistą.

Priekabos Priežiūra

Norint, kad priekaba tarnautų ilgai ir patikimai, būtina ją tinkamai prižiūrėti: reguliariai tikrinkite padangas, tepkite guolius, patikrinkite apšvietimą, valykite priekabą. Tinkamai veikiančios šviesos - neatsiejama saugaus ir teisėto priekabos naudojimo dalis, jos užtikrina, kad kiti eismo dalyviai matytų jūsų manevrus bet kokiomis sąlygomis.

Pagrindiniai Komponentai ir Įrankiai Priekabos Šviesų Pajungimui

Norint tinkamai pajungti priekabos šviesas, reikalingi šie pagrindiniai komponentai ir įrankiai:

• Farkopas (vilkimo įtaisas)
• Priekabos laidų jungtis (kištukas, 7 arba 13 kontaktų)
• Automobilio laidų rozetė
• Laidai ir jungtys
• Izoliacinė juosta
• Multimetras (testeris)
• Replės, atsuktuvas
• Litavimo įranga (rekomenduojama)

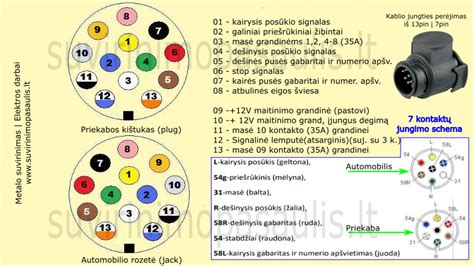

Priekabos Šviesų Pajungimo Schemos

7 kontaktų jungtis palaiko pagrindines funkcijas: posūkiai, stabdžių žibintai, gabaritiniai, numerio apšvietimas, masė. 13 kontaktų jungtis turi papildomas funkcijas - atbulinės eigos žibintas, pastovus maitinimas, degimo metu įjungiamas maitinimas, papildoma masė ir kt. Visos schemos gali skirtis priklausomai nuo gamintojo, todėl visada patikrinkite konkrečios įrangos dokumentaciją.

Žingsnis Po Žingsnio: Priekabos Šviesų Pajungimas (7-ių Kontaktų)

1. Atsijunkite automobilio akumuliatorių.
2. Raskite automobilio laidų lizdą (rozetę) - paprastai prie farkopo.
3. Identifikuokite laidus: naudokite testerį arba schemą.
4. Pajunkite laidus: prijunkite laidus prie atitinkamų kontaktų. Galite lituoti arba naudoti užsukamus jungtis.
5. Izoliuokite jungtis: apvyniokite izoliacine juosta.
6. Patikrinkite jungtis ir įtampą, įsitikinkite, kad visos jungtys tvirtos.
7. Prijunkite akumuliatorių ir patikrinkite šviesas (posūkiai, stabdžiai, gabaritinės, numerio apšvietimas).

Dažniausios Klaidos Pajungimo metu

Dažniausiai pasitaikančios klaidos: neteisingas laidų prijungimas, nekokybiška izoliacija, silpnos jungtys, netinkami saugikliai. Taip pat svarbu tikrinti masės jungtį ir naudoti testerį, kad būtų aišku, kurioje sistemos vietoje kyla problema.

Teisiniai Aspektai

Priekabos šviesos turi atitikti tam tikrus reikalavimus: stabdžių žibintai turi būti raudonos spalvos, posūkių signalai geltoni, o priekaba turi būti su numerio apšvietimu. Prieš naudojant priekabą, įsitikinkite, kad visos šviesos atitinka galiojančius įstatymus.

Dažnai Užduodami Klausimai

• Ar galiu pats pajungti priekabos šviesas? Taip, jei turite reikiamų žinių ir įrankių. Jei ne, kreipkitės į specialistą.
• Kiek kainuoja priekabos šviesų pajungimas? Kaina priklauso nuo darbo apimties ir komponentų; gali būti nuo pigesnių iki brangesnių su dedikuotais blokais.
• Kur įsigyti priekabos šviesų komponentus? Dalių parduotuvėse ar internetu.
• Ar galima naudoti 7 kontaktų kištuką su 13 kontaktų lizdu? Taip, naudojant adapterį, tačiau kai kurios funkcijos gali neveikti.
• Ką daryti, jei naujesniame automobilyje kyla klaidos priekabos šviesoms? Patikrinkite adapterius, laidus, žemę ir testeriu.
