Ford Focus III kompiuterio nustatymas ir diagnostika

Daugelis automobilių savininkų susiduria su poreikiu atlikti automobilio kompiuterio diagnostiką ir nustatymus.

„Ford Focus III“ modelio atveju ypač praverčia specializuotas aparatinis-programinis kompleksas UCDS (Universal CAN Diagnostic System). Šis įrenginys leidžia atlikti platų spektrą diagnostinių ir programavimo operacijų, užtikrinant tinkamą automobilio funkcionavimą.

Kas yra UCDS?

UCDS diagnostinis skeneris yra pagamintas standartinės spausdintinės plokštės pagrindu, naudojant šiuolaikinius didelės spartos elektroninius komponentus. Adapterio pagaminimo vieta - Sankt Peterburgas, Rusijos Federacija. Plokštė su visais būtinais valdymo organais ir kontrolinėmis lemputėmis sumontuota į standartinį plastikinį mini-box korpusą su USB jungtimi, skirta prijungimui prie kompiuterio su iš anksto įdiegtomis tvarkyklėmis ir nurodyto komplekso programine įranga, bei OBD II jungtimi, skirta prijungti prietaisą prie automobilio diagnostinės jungties.

Kontrolinės lemputės leidžia, priklausomai nuo adapterio darbo režimo, vizualiai nustatyti jo esamą būseną, maitinimo įtampos buvimą, esamu laiku vykdomą procesą (duomenų skaitymas/rašymas) bei kitus rodiklius. Į adapterio schemotechniką įtraukta jo vidinės programinės įrangos (firmware) atnaujinimo galimybė. Norėdami gauti naujausią versiją, oficialiame UCDS forume kreipkitės.

Adapterio licencijavimas

Adapterio licencijos skirstomos į du tipus: Bazinė ir PRO. Pilna licencija suteikia niekaip neapribotą (nei laiko, nei susiejimų su PC skaičiaus prasme) prieigą prie esamų programinės įrangos skyrių, tokių kaip: VBF Loader, Update Wizard ir Direct Config.

• VBF Loader - UCDS projekto programinės įrangos skyrius, leidžiantis savarankiškai į „Ford“ automobilių modulius įkrauti įvairius VBF formato failus.
• Update Wizard - UCDS projekto programinės įrangos skyrius, leidžiantis savarankiškai, pagal IDS programinės įrangos duomenų bazes, atnaujinti įvairių „Ford“ automobilių modulių programinę įrangą, su sąlyga, kad ši programinė įranga prieinama serveriuose. Dėmesio! Ne visus modulius galima atnaujinti naudojantis šiuo skyriumi, kadangi arba atnaujinimo failai nekeliami į serverį (dėl saugumo politikos), arba modulis turi alternatyvų nuosavos PĮ atnaujinimo metodą (pvz., per USB arba naudojant SD kortelę).
• Direct Config - UCDS projekto programinės įrangos skyrius, leidžiantis tiesiogiai atlikti įvairių „Ford“ automobilių modulių konfigūraciją. Išskirtinė „Ford Mondeo 5“ automobilių savybė: automobilį „Ford Mondeo 5“ galima sukonfigūruoti TIK šio skyriaus pagalba.

Kreditavimo sistema

Šiuo metu projekte yra komercinė dedamoji, išreiškiama 4 lygių kreditais, kurie naudojami specifinėms operacijoms:

• 1 lygio kreditai - dažniausiai naudojami ridos sumažinimui, variklio galios padidinimui programuojant didesnės galios gamyklinę PĮ (pvz., „Ford Focus 3“ 150HP -> 163HP), 2 kartos „Sony“ magnetolų (rausvas pašvietimas/plastikinis centrinis reguliatorius) rusifikavimui, automobilių „Ford Focus 2“ 2008 m. ir vėlesnių veidrodžių užsilenkimo užrakinus automobilį funkcijos programavimui, taip pat įvairioms papildomoms operacijoms.
• 2 lygio kreditai - naudojami personalizuotai „Motral“ gamybos skydelių „Converse+“ skirtų „Ford Mondeo 4“/„S-Max“/„Galaxy“ automobiliams programinei įrangai, turinčiai įvairių funkcinių galimybių, įskaitant parktroniko darbo atvaizdavimą prietaisų skydo LED ekrane, taip pat kitos informacijos, nenumatytos gamintojo atvaizdavimą.
• 3 lygio kreditai - naudojami TIK automobilių „Ford“ gamintojo programinės įrangos TUNED programavimui.
• 4 lygio kreditai - naudojami TIK automobilių „Ford Motorsoft“ pagamintos programinės įrangos TUNED programavimui.

Pagrindinės UCDS programinės įrangos galimybės

Aparatinis-programinis kompleksas UCDS suteikia naudotojui šias galimybes:

• Atlikti daugumos automobilio komponentų ir mazgų, sujungtų su centriniu elektriniu moduliu (GEM, BCMii) duomenų sąsaja (CAN), diagnostiką.
• Gauti duomenis apie automobilyje įrengtus modulius ir komponentus, įskaitant jų katalogo numerį, kalibruotės versiją, serijos numerį.
• Įvesti pakeitimus tiek į centrinę automobilio konfigūraciją, tiek ir, esant būtinybei, keisti atskirų automobilio modulių ir komponentų konfigūraciją.
• Atnaujinti atskirų automobilio modulių ir komponentų, įskaitant variklį (chip tuning‘as) kalibruotes.
• Rusifikuoti gamintojo įdiegtus „Sony“ gamybos audio modulius.
• Atlikti durų modulių programinės įrangos keitimą tam, kad būtų galima aktyvuoti automatinio veidrodžių užsilenkimo užrakinus automobilį funkciją.
• Kitos galimybės (sąrašas nuolat plečiamas).

Programinę įrangą sudaro nuosekliosios USB-serial jungties tvarkyklės (rekomenduojamos FTDI tvarkyklės), diegiamos į kompiuterį korektiškam kompiuterio ir automobilio duomenų sąsajų sujungimui ir programinei sąsajai UCDS.

Programinė sąsaja UCDS turi pagrindinį langą darbo režimo pasirinkimui: automobilio tipo pasirinkimas arba servisinio režimo adapterio programinės įrangos atnaujinimui pasirinkimas, įvairių audio modulių atnaujinimo arba programinės įrangos pasirinkimo ir kitų serviso funkcijų vykdymo.

Palaikomos platformos ir išplėstinės galimybės

Palaikomos platformos

Šiuo metu UCDS veikia su šiomis platformomis:

• Focus II (2004-2011)
• Focus III (2011, 2015)
• Kuga I, Kuga II
• C-MAX
• S-MAX
• MONDEO IV
• Mondeo (2015)
• Galaxy
• Transit
• Fiesta (2008, 2015)

Palaikomų automobilių sąrašas nuolat plečiamas.

J2534 (Pass-Thru) protokolo palaikymas leidžia naudotis programomis iš šalies, tokiomis kaip Ford ETIS Java Online, PCMFlash, FORScan ir t.t.

Išplėstinės galimybės

Išplėstinės galimybės apima:

• „Ford Sony“ magnetolų rusifikavimas.
• Prietaisų skydų „Convers+“ rusifikavimas.
• Modifikuota programinė įranga „Motral“ gamybos prietaisų skydams „Converse+“.
• Ridos nunulinimas ir nustatymai automobilių „Ford Focus 2“, „Ford Mondeo 4“/„S-Max“/„Galaxy“, „Ford Focus 3“/„Kuga“ ir kitų prietaisų skyduose.
• Automatinio veidrodžių užsilenkimo užrakinus automobilį funkcijos pridėjimas automobiliams „Ford Focus 2“ (2008>..), „Ford Kuga“, „C-Max“.
• Centrinės konfigūracijos nuskaitymas/konfigūravimas automobilių „Ford Mondeo 4“/„S-Max“/„Galaxy“, „Ford Focus 3“/„Kuga 2“/„Fiesta“/„EcoSport“.
• Centrinės konfigūracijos rezervinių kopijų išsaugojimas automobilių „Ford Mondeo 4“/„S-Max“/„Galaxy“, „Ford Focus 3“.
• „Ford Mondeo 4“/„S-Max“/„Galaxy EcoBoost“ pervedimas iš 200HP į 240HP.
• „Ford Focus 3“ pervedimas iš 85HP į 105HP.
• „Ford Focus 3“ pervedimas iš 150HP į 163HP.
• „Ford Focus 3“ prietaisų skydo Level 1 atnaujinimas iki Trend (su borto kompiuteriu).
• Specialios procedūros (variklio adaptacijų atstatymas, modulių inicializacija, PCM, VID blokų nuskaitymas/pakeitimai).
• Tiesioginės automobilių modulių konfigūracijos redagavimas!
• Serviso procedūrų atlikimas.

Borto kompiuterio funkcijos ir atstatymas

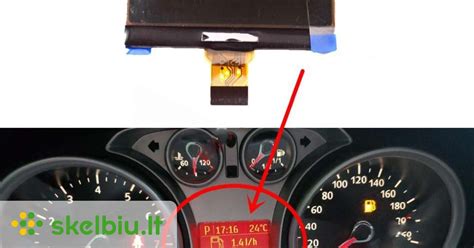

Borto kompiuteris apima šiuos informacijos rodmenis:

• Kilometražas: įrašo bendrą automobilio nuvažiuotą atstumą.
• Paros rida: įrašo nuvažiuotą atstumą konkrečios kelionės metu.
• Atstumas iki kuro išsekimo: nurodo apytikslį atstumą, kurį galima nuvažiuoti su likusiu kuru bake. Vairavimo stiliaus pokyčiai gali pakeisti rodomą vertę.
• Momentinės kuro sąnaudos: nurodo dabartinį vidutinį kuro suvartojimą.
• Vidutinės kuro sąnaudos: nurodo vidutinę kuro suvartojimo vertę nuo paskutinio funkcijos atstatymo.
• ECO režimas Ford: įėjimas į ECO režimo meniu.
• Vidutinis greitis: nurodo vidutinį greitį, apskaičiuotą nuo paskutinio funkcijos atstatymo.
• Lauko temperatūra: nurodo lauko temperatūrą.

Palaikykite „SET“ nuspaudę, kad nustatytumėte padangų slėgį (Tyre Pres.).

Meniu navigacija ir atstatymas

Naudokite sukamąjį jungiklį norėdami naršyti borto kompiuterio rodmenis. Borto kompiuterio rodmenų padėtis gali skirtis priklausomai nuo rodomos informacijos.

Norėdami atstatyti borto kompiuterio parametrus, naudodami pagrindinį meniu:

1. Naudokite sukamąjį jungiklį, kad patektumėte į pagrindinį meniu.
2. Pasirinkite „Reset Trip“.
3. Paspauskite mygtuką „SET/RESET“.
4. Pasirinkite funkciją, kurią norite atstatyti.
