Jungčių komplektas ir kardaninis velenas yra esminiai komponentai daugelyje mechaninių sistemų, ypač tose, kur reikalingas galios perdavimas tarp dviejų nelygiagrečių velenų.
Jungčių komplekto paskirtis
Jungčių komplektas yra skirtas užtikrinti sklandų ir efektyvų galios perdavimą. Jis leidžia sujungti du velenus, kurie gali būti išdėstyti skirtingais kampais arba turėti nedidelių poslinkių. Tai itin svarbu, siekiant išvengti nereikalingos įtampos ir vibracijos, kuri gali pažeisti sistemą.
Kardaninis velenas
Kardaninis velenas yra specializuotas velenas, naudojamas energijai perduoti tarp velenų, kurie nėra vienoje linijoje. Pagrindinė jo funkcija yra perduoti sukimo momentą iš vienos dalies į kitą, net jei jos juda viena kitos atžvilgiu arba yra skirtingais kampais. Jis dažnai naudojamas transporto priemonėse, pramoninėje įrangoje ir žemės ūkio technikoje.
Kardaninio veleno komponentai
Kardaninis velenas susideda iš kelių pagrindinių dalių:
- Kryžminė jungtis (kardano kryžmė): Tai pagrindinis kardaninio veleno elementas, leidžiantis jam keisti kampą. Ji sudaryta iš dviejų šakių ir kryžmės formos elemento su keturiais guoliais.
- Šakės: Jungia kryžminę jungtį su velenais.
- Velenai: Perduoda sukimo momentą tarp kryžminių jungčių. Gali būti teleskopiniai, leidžiantys velenui keisti ilgį.
- Slankiojanti jungtis: Leidžia velenui keisti ilgį, kompensuojant judesius tarp sujungtų agregatų.
Universaliosios jungties supratimas
Kardaninio veleno veikimo principas

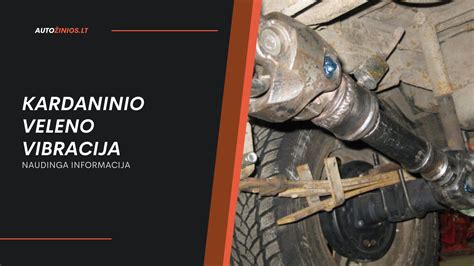

Kardaninis velenas veikia dėl savo unikalios konstrukcijos, leidžiančios kompensuoti kampinius ir ašinius poslinkius. Kryžminės jungtys užtikrina, kad galia būtų perduodama sklandžiai, net esant dideliems kampiniams nuokrypiams. Svarbu, kad abiejų kryžminių jungčių kampai būtų vienodi, siekiant išvengti sukimosi greičio svyravimų ir vibracijos.
Jungčių komplekto ir kardaninio veleno pritaikymas
Jungčių komplektai ir kardaniniai velenai plačiai naudojami įvairiose srityse, kur reikalingas patikimas ir lankstus galios perdavimas:
- Automobilių pramonė: Perduoda galią iš pavarų dėžės į varomuosius ratus (pvz., galinių varančiųjų ratų automobiliuose).
- Žemės ūkio technika: Perduoda galią iš traktoriaus į prikabinamus agregatus (kultivatorius, sėjamąsias ir kt.).
- Pramoninė įranga: Naudojami staklėse, konvejeriuose ir kituose įrenginiuose.
- Laivai: Perduoda galią iš variklio į sraigtą.
