Šiame puslapyje pateikiama išsami informacija apie Jeep Grand Cherokee WJ kartos saugiklių schemą. Surinkome kuo daugiau informacijos ir susisteminome ją patogioje lentelėje.

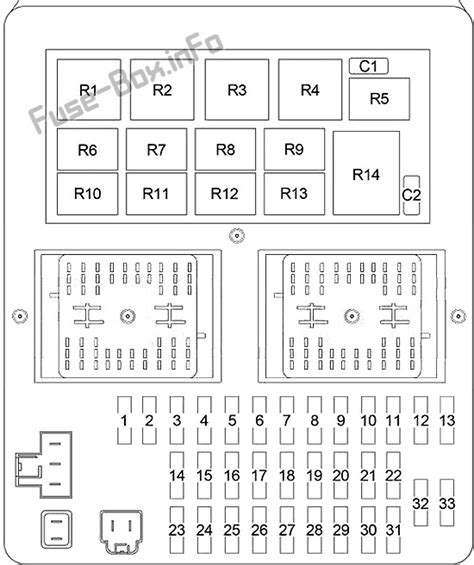

Saugiklių bloko (Junction Block) išdėstymas
Saugiklių blokas yra po prietaisų skydeliu, kairėje nuo vairo.
Saugikliai ir relės Junction Block'e
- Galinio valytuvo jungiklis
- Ignition-off draw (IOD) saugiklis / transporto priemonės saugojimas
Ignition-off draw (IOD) funkcija
Terminas Ignition-off draw (IOD) apibrėžia normalią būseną, kai energija nuteka iš akumuliatoriaus, esant išjungtam degimui. IOD jungtis gali būti naudojama transporto priemonės savininko kaip patogi priemonė sumažinti akumuliatoriaus išsikrovimą, kai transporto priemonė laikoma ne ilgiau kaip dvidešimt dienų (trumpalaikis saugojimas).
Norėdami sumažinti IOD, tiesiog atjunkite IOD jungtį nuo JB lizdo #15 ir įdėkite ją į lizdą #11 (žr. aukščiau pateiktą schemą). Tačiau reikia atsiminti, kad IOD jungties atjungimas nepašalins IOD, o tik sumažins šią normalią būklę.
3 prekybos atstovybės nerado PAPRASTO akumuliatoriaus išsikrovimo! Bet aš radau
Ilgalaikis transporto priemonės saugojimas
Kai transporto priemonė nebus naudojama ilgiau nei dvidešimt dienų, bet mažiau nei trisdešimt dienų, išimkite IOD saugiklį iš Maitinimo paskirstymo centro (PDC). Jei transporto priemonė bus laikoma ilgiau nei maždaug trisdešimt dienų, reikia atjungti akumuliatoriaus neigiamą kabelį, kad būtų pašalintas normalus IOD; ir akumuliatorius turėtų būti reguliariai tikrinamas ir įkraunamas transporto priemonės saugojimo laikotarpiu, kad būtų išvengta akumuliatoriaus išsikrovimo ar sugadinimo.
Pavarų perjungiklis (Flasher)
Pavarų perjungiklis yra Junction Block'e (po prietaisų skydeliu, kairėje nuo vairo).
Apžiūrėkite perjungiklio relės galą su kyšančiais kontaktais. Ją laiko du plastikiniai skirtukai. Sulaužykite arba atlenkite juos. Ištraukite vidų. Vienoje pusėje bus visi komponentai, kitoje pusėje - litavimo jungtys.
Paimkite didinamąjį stiklą ir patikrinkite šias jungtis. Viena ar dvi greičiausiai turės įtrūkimų. Tiesiog uždėkite šiek tiek fliuso ant šios jungties ir kaitinkite ją lituokliu, kol ji vėl susilydys. Gali prireikti pridėti šiek tiek litavimo. Būtinai gerai įkaitinkite kontaktus, o ne tik litavimo masę. Jiems reikia daug šilumos.
