Holo Efekto Jutiklis Automobiliuose ir Jo Pritaikymai

Holo daviklis, arba Holo sensorius, yra vienas iš svarbesnių komponentų šiuolaikinių automobilių ir net elektronikos prietaisų konstrukcijoje. Tai yra labai svarbus elektroninis komponentas, naudojamas automatikos ir robotikos, mechanikos ir elektros srityse. Šis reiškinys, Holo efektas, susijęs su įtampos skirtumo susidarymu elektros laidininke, atsiranda, kai dėl magnetinio lauko elektronai yra priversti judėti iš vienos medžiagos pusės į kitą.

Holo Daviklio Veikimo Principas

Holo efektą eksperimentiškai atrado Edvinas Holas dar 1879 m. Johno Hopkinso universitete. Turint tuo metu turimus instrumentus, dėl subtilaus eksperimento pobūdžio iš medžiagų gautos įtampos buvo itin žemos (mikrovoltų eilės tvarka), todėl Holo efektas nebuvo galima naudoti už laboratorijos ribų, kol nebuvo sukurtos tinkamos puslaidininkinės medžiagos. Holo daviklis veikia remiantis Holo efektu. Jis susideda iš mažo puslaidininkio elemento, pro kurį teka pastovi srovė.

Kai magnetas priartinamas prie vieno jutiklio galo, per vieną galą išstumiama daugiau elektronų nei per kitą. Tai sukuria disbalansą tarp teigiamų ir neigiamų krūvių įrenginio viduje, todėl įtampos lygiai abiejuose jutiklio galuose keičiasi priklausomai nuo to, kaip arti ar nutolę vienas nuo kito. Fizinis judėjimas lemia didesnį ar mažesnį krūvį visame laidininko paviršiuje, o tai lemia potencialo skirtumą, vadinamą Halės įtampa. Holo efektas pagrįstas išorinio magnetinio lauko ir judančių krūvininkų sąveika. Šoninė jėga, veikianti judančius elektronus per magnetinį lauką, pateikiama kaip F = qvB, kur B yra magnetinio srauto tankis, v yra elektronų greitis ir q yra elektronų krūvis. Holo įtampa pateikiama kaip VH = HIB sinα, kur h yra bendro jautrumo koeficientas, kuris priklauso nuo plokštės medžiagos, temperatūros ir jos geometrijos, α yra kampas tarp magnetinio lauko vektoriaus ir Holo plokštės, o I yra srovės tankis. Pagrindinis Holo efekto jutiklis paverčia magnetinį lauką elektriniu signalu.

Šalia elemento yra magnetas ir metalinis rotorius su grioveliais arba dantukais. Kai rotorius sukasi, grioveliai ir dantukai praeina pro magnetą, keisdami magnetinį lauką, veikiantį puslaidininkį. Šie magnetinio lauko pokyčiai sukelia įtampos pokyčius Holo elemente. Šie įtampos pokyčiai yra naudojami kaip signalas variklio valdymo blokui (ECU) nustatyti veleno padėtį.

Holo Daviklių Integruotų Grandynų (IC) Jutikliai

Integruota technologija derinama su Holo efekto principu, kad būtų pagaminti Holo efekto IC jungikliai. Palyginti su optoelektroniniais arba indukciniais jutikliais, Holo efekto IC yra efektyvesni, pigesni ir našesni. Tokio tipo jutikliai yra vienos integrinės grandinės lustas, kuriame yra įvairių komponentų, tokių kaip signalo stiprintuvai, Holo įtampos generatoriai ir Schmitt paleidimo grandinės.

Holo Daviklių Tipai

Yra kelių rūšių Holo efekto jutikliai, kurių kiekvienas turi savo savybių ir pritaikymų rinkinį. Dažniausiai Holo efekto jutikliai skirstomi į du pagrindinius tipus: analoginius ir skaitmeninius.

Skaitmeniniai Holo Efekto Jutikliai

Tai prietaisas, kuris matuoja magnetinį lauką ir paverčia jį skaitmeniniu signalu. Jis gali būti naudojamas robotikoje, plokštėse ir kituose elektroniniuose įrenginiuose. Šių jutiklių išvestis yra dviejų lygių: ĮJUNGTA arba IŠJUNGTA. Be to, stiprintuve yra Schmitt trigeris su įmontuota slenksčio lygio histereze. Tai reiškia, kad kiekvienam įvesties signalui yra du atskiri išėjimai; vienas teigiamas, kitas neigiamas. Teigiamas išvestis visada pasikeis pirmiausia, kai objektas priartės prie jutiklio, kad galėtumėte naudoti šią informaciją, kad nustatytumėte jo padėtį įrenginio korpuso atžvilgiu.

• A3144: Sukurtas naudoti rotacinės padėties jutimo programose. Gali būti naudojamas magneto, sumontuoto ant besisukančio veleno, padėčiai pajusti.
• OH090U: Aktyvus prietaisas, paverčiantis magnetinį lauką įtampos signalu. Naudojamas objekto sukimosi padėčiai nustatyti ir dažnai naudojamas elektros varikliuose ir mechaninėse mašinose.
• A3143: Trijų gnybtų prietaisas, aptinkantis magnetinio lauko buvimą. Ypač jautrus, gali būti naudojamas artumo aptikimui, padėties jutimui ir srovės jutimui.
• US1881: Mažas ir labai lengvas prietaisas, kuris išveda įtampą, proporcingą jam taikomam magnetiniam laukui.
• A3141: Holo efekto jutiklis, naudojantis magnetą, kad pakeistų prietaiso elektrines charakteristikas, leidžiančias aptikti kintamos arba nuolatinės srovės magnetinius laukus. Ypač tinka naudoti su linijiniu judesiu.
• A3142: Artumo tipo jungiklio jutiklis, galintis aptikti magnetinio lauko buvimą. Turi du išvesties kanalus: normaliai atvirą ir normaliai uždarą.

Analoginiai Holo Efekto Jutikliai

Yra keturių tipų analoginiai Holo efekto jutikliai. Kiekvienas tipas turi savo privalumų ir trūkumų, todėl svarbu pasirinkti tinkamą jūsų programai. Šie jutikliai veikia platesniame įtampos diapazone ir yra stabilūs triukšmingoje aplinkoje, palyginti su pagrindiniu Holo jutikliu. Žemiau esančiame paveikslėlyje parodytas analoginės išvesties Holo efekto įtaisas, sukuriantis analoginę įtampą, proporcingą jį veikiamam magnetiniam laukui.

• A1301: Siūlomas tvirtas, didelio tikslumo jutimo sprendimas atšiaurioms pramoninėms aplinkoms.
• A1302: Vidutinės kainos stiprintuvas metalinių objektų aptikimui arti. Skirtas naudoti kaip artumo arba prisilietimo jutiklis arba kaip indukcinis valdymo įtaisas.
• ASC712: Šis Holo efekto jutiklis matuoja įtampos pokyčius oro tarpelyje dėl indukcijos srovės.
• SS495B: Didelio tikslumo bekontaktis magnetinis jutiklis. Integruota AMR technologija suteikia SS495B didesnį perjungimo greitį ir didesnį tikslumą nei tradiciniai Holo jutikliai.

Holo Daviklio Jungčių Tipai

Holo efekto jutiklio kontaktų tipai gali skirtis priklausomai nuo naudojamo jutiklio tipo, tačiau paprastai juos sudaro VCC, GND, skaitmeninės išvesties ir analoginės išvesties kaiščiai.

• VCC: Šis kaištis naudojamas prijungti teigiamą maitinimo šaltinio gnybtą arba kitą grandinės įtampos šaltinį.
• GND: Šis kaištis naudojamas prijungti įžeminimo laidą iš jūsų grandinės arba maitinimo šaltinio.
• 3 pin: Holo efekto jutiklis yra paprastas įrenginys, kuriame naudojami trys kontaktai: VCC, GND ir išvestis.
• 4 pin: Šis Holo efekto jutiklis taip pat žinomas kaip kvadratinis jutiklis, nes jis turi du išėjimus, o ne vieną kiekvienam įvesties signalui (kaip analoginis signalas).
• Skaitmeninės išvesties kaištis: Šis kaištis aptinka magneto buvimą. Tai aktyvus žemas kaištis, o tai reiškia, kad jis bus aukštoje būsenoje, kai nėra magneto, ir žemoje būsenoje, kai yra.
• Analoginės išvesties kaištis: Tai sukuria įtampą, proporcingą Holo efekto jutiklio jaučiamam magnetinio lauko intensyvumui. Jis naudojamas Holo efekto jutiklio vertei nuskaityti.

Holo Daviklių Pritaikymai Automobiliuose

Holo efekto jutiklių technologija naudojama daugelyje automobilių programų, siekiant užtikrinti tikslų ir patikimą duomenų perdavimą, kuris būtinas tinkamam automobilio sistemų veikimui.

Variklio Valdymo Sistemos

Holo daviklis yra svarbus komponentas daugelyje automobilių, ypač susijęs su variklio valdymu. Jis naudojamas nustatyti alkūninio veleno arba skirstomojo veleno padėtį, o tai yra būtina norint tinkamai sureguliuoti degimą ir kuro įpurškimą.

• Alkūninio veleno Holo daviklis (CKP): Tai vienas iš svarbiausių daviklių variklio valdymo sistemoje. Jis matuoja alkūninio veleno padėtį ir greitį, o ši informacija yra naudojama nustatyti degimo momentą ir kuro įpurškimo trukmę.
• Skirstomojo veleno Holo daviklis (CMP): Šis daviklis matuoja skirstomojo veleno padėtį. Ši informacija yra naudojama sinchronizuoti kuro įpurškimą su cilindrų darbo ciklu.
• Droselio sklendės padėties daviklis (TPS): Kai kuriuose modeliuose Holo daviklis gali būti naudojamas TPS, tiksliai matuojant droselio sklendės atidarymo laipsnį.

Stabdžių Antiblokavimo Sistema (ABS) ir Slydimo Kontrolė (ASR)

Holo efekto jutikliai taip pat yra ABS arba stabdžių antiblokavimo sistemose. ABS neleidžia ratams užsiblokuoti stabdant, moduliuodama kiekvieno rato stabdymo jėgą. Holo efekto jutiklis yra atsakingas už ratų blokavimo pradžios aptikimą ir kitų komponentų informavimą apie šią informaciją. ASR sistema, arba slydimo kontrolės sistema, yra aktyvi saugos sistema, naudojama automobiliuose, siekiant užkirsti kelią ratų slydimui. Holo davikliai atlieka svarbų vaidmenį ASR sistemoje, matuojant kiekvieno rato sukimosi greitį. Ši informacija naudojama ECU, kad būtų galima reguliuoti variklio galią ir stabdymo jėgą, užtikrinant optimalų sukibimą su kelio danga.

Kitos Sistemos

• Pulsų skaitikliai: Vienas iš dažniausiai naudojamų Holo efekto jutiklių. Jis skaičiuoja impulsų, įvykusių per tam tikrą laikotarpį, skaičių.
• Durų detektoriai: Prietaisai, kurie aptinka durų atidarymą ir uždarymą, taip pat gali būti naudojami pro duris einantiems žmonėms aptikti.
• Skysčių detektoriai: Naudojami skysčio buvimui aptikti, pavyzdžiui, automobilio degalų bake arba kuro linijoje, kur Holo efekto jutiklis nustato, ar degalų sistemoje yra vandens.
• Vairo stiprintuvo daviklis: Kai kuriuose modeliuose Holo daviklis gali būti naudojamas vairo stiprintuvo sistemoje, siekiant nustatyti vairo padėtį ir pritaikyti stiprintuvo galią.
• Automatinės pavarų dėžės: Holo daviklį rasite ir automatinėse pavarų dėžėse greičiui ir pavarų dėžės vidinių komponentų padėčiai nustatyti.
• Saugos diržų užsegimo mechanizmas, valytuvai, užvedimo sistema: Šiose srityse taip pat gali būti naudojami paprastieji Holo jutikliai.
• Hibridinių variklių Holo davikliai: Hibridiniuose automobiliuose Holo davikliai atlieka svarbų vaidmenį sinchronizuojant benzininį variklį su elektros varikliu, padeda elektroninei sistemai tiksliai sujungti tinkamą variklį.

Dažniausi Holo Daviklio Gedimai ir Jų Simptomai

Holo davikliai yra palyginti patikimi komponentai, tačiau jie gali sugesti dėl įvairių priežasčių. Nors Holo davikliai yra patikimi, jie taip pat gali sugesti.

Gedimų Priežastys

• Nutrūkę laidai: Vibracija, karštis ir drėgmė gali pažeisti daviklio laidus, sukeldamos signalo praradimą arba neteisingą signalą.
• Pažeistas daviklis: Fizinė žala, pavyzdžiui, smūgis arba kontaktas su aštriais daiktais, gali pažeisti daviklio korpusą arba vidines dalis.
• Užteršimas: Purvas, alyva arba kitos medžiagos gali užteršti daviklį ir trukdyti jo veikimui.
• Magneto gedimas: Magnetas daviklio viduje gali prarasti savo magnetines savybes dėl karščio arba senėjimo.
• Elektronikos gedimas: Daviklio viduje esanti elektronika gali sugesti dėl senėjimo, perkaitimo arba elektros šuolių.
• Terminis stresas: Nuolatinis veikimas aukštoje temperatūroje gali pagreitinti daviklio komponentų dėvėjimąsi.

Gedimų Simptomai

Sugedęs Holo daviklis gali sukelti įvairius simptomus, priklausomai nuo to, kuris daviklis sugenda (alkūninio ar skirstomojo veleno) ir kokio tipo gedimas įvyko.

• Sunku užvesti variklį: Jei ECU negauna signalo iš alkūninio veleno daviklio, jis negali nustatyti degimo momento ir kuro įpurškimo, todėl variklį sunku arba neįmanoma užvesti.
• Variklis užgęsta / netikėtas variklio užgesimas: Jei daviklis praranda signalą važiuojant, variklis gali staiga užgesti.
• Variklis dirba netolygiai / variklio netolygus darbas: Neteisingas signalas iš daviklio gali sukelti netolygų variklio darbą, trūkčiojimą, vibraciją ir sumažėjusią galią.
• Padidėjęs kuro suvartojimas / padidėjusios degalų sąnaudos: Jei ECU neteisingai nustato degimo momentą, tai gali sukelti padidėjusį kuro suvartojimą.
• Check Engine lemputė: Sugedęs Holo daviklis dažnai įjungia Check Engine lemputę prietaisų skydelyje.
• Apsukų ribojimas: Variklis gali būti apribotas iki tam tikrų apsukų.
• ABS sistemos problemos: Jei ABS ratų greičio daviklis sugenda, ABS sistema gali neveikti tinkamai, o tai gali padidinti stabdymo kelią arba sukelti ratų blokavimą.

Holo Daviklio Diagnostika

Holo daviklio diagnostika apima kelis etapus, pradedant vizualine apžiūra ir baigiant elektrinių signalų matavimu. Svarbu atskirti alkūninio veleno daviklį nuo skirstymo veleno daviklio, nes nors jų funkcijos susijusios, tai skirtingi komponentai.

Diagnostikos Etapai

• Vizualinis Patikrinimas / vizualinė apžiūra: Pirmiausia, atlikite vizualinį daviklio ir jo laidų patikrinimą. Patikrinkite, ar nėra nutrūkusių laidų, pažeistų jungčių arba kitų akivaizdžių pažeidimų.
• Signalo Patikrinimas su Multimetru / įtampos matavimas: Galima patikrinti daviklio maitinimą ir įžeminimą naudojant multimetrą. Įjunkite degimą (bet neužveskite variklio) ir patikrinkite, ar daviklis gauna tinkamą maitinimo įtampą. Taip pat patikrinkite, ar yra geras įžeminimas.
• Signalo Patikrinimas su Osciloskopu / signalo patikrinimas osciloskopu: Geriausias būdas patikrinti Holo daviklio signalą yra naudoti osciloskopą. Jis parodo signalo formą ir dažnį, o tai leidžia nustatyti, ar daviklis generuoja teisingą signalą.

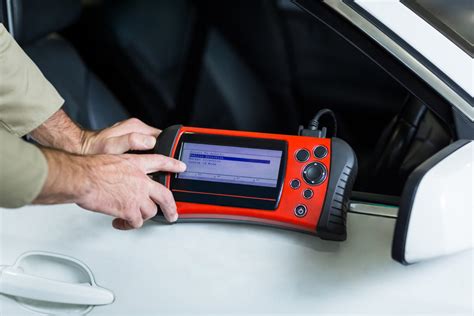

• Klaidų Kodų Nuskaitymas / klaidos kodų nuskaitymas: Naudokite OBD-II skaitytuvą, kad nuskaitytumėte klaidų kodus iš ECU. Dažniausi klaidų kodai, susiję su Holo davikliu, yra P0340 (Skirstomojo veleno padėties daviklio grandinės gedimas) ir P0335 (Alkūninio veleno padėties daviklio grandinės gedimas).
• Laidų patikrinimas: Patikrinkite laidus, jungiančius daviklį su ECU, ar nėra pažeidimų, atvirų grandinių arba trumpųjų jungimų.
• Atsparumo matavimas: Naudokite multimetrą, kad išmatuotumėte daviklio atsparumą. Palyginkite gautus duomenis su gamintojo specifikacijomis.

Holo Daviklio Keitimas

Jei diagnostika parodė, kad Holo daviklis yra sugedęs, jį reikia pakeisti. Keitimo procedūra gali šiek tiek skirtis priklausomai nuo automobilio modelio, tačiau bendri žingsniai yra tokie:

1. Atsijunkite akumuliatorių: Prieš pradėdami bet kokius darbus su elektros sistema, atsijunkite neigiamą akumuliatoriaus gnybtą.
2. Suraskite daviklį: Holo daviklis paprastai yra montuojamas šalia alkūninio veleno arba skirstomojo veleno.
3. Atjunkite jungtį: Atsargiai atjunkite elektros jungtį nuo daviklio.
4. Išsukite daviklį: Išsukite varžtus arba atlaisvinkite spaustukus, laikančius daviklį.
5. Išimkite daviklį: Atsargiai išimkite seną daviklį.
6. Įdėkite naują daviklį: Įdėkite naują daviklį į jo vietą ir pritvirtinkite varžtais arba spaustukais.
7. Prijunkite jungtį: Prijunkite elektros jungtį prie naujo daviklio.
8. Prijunkite akumuliatorių: Prijunkite neigiamą akumuliatoriaus gnybtą.
9. Patikrinkite veikimą: Užveskite variklį ir patikrinkite, ar variklis dirba sklandžiai ir ar nėra Check Engine lemputės.
10. Nuskaitykite klaidų kodus: Nuskaitykite klaidų kodus su OBD-II skaitytuvu ir įsitikinkite, kad nėra naujų klaidų.

Patarimai Keičiant Holo Daviklį

• Naudokite tinkamus įrankius: Naudokite tinkamus įrankius, kad nepažeistumėte daviklio arba aplinkinių komponentų.
• Būkite atsargūs su laidais: Būkite atsargūs su daviklio laidais, nes jie gali būti trapus.
• Tepkite jungtį: Prieš prijungdami elektros jungtį, patepkite ją specialiu tepalu, skirtu elektros jungtims.
• Patikrinkite tarpą: Kai kuriuose modeliuose gali reikėti patikrinti tarpą tarp daviklio ir rotoriaus.
• Ištrinkite klaidų kodus: Po keitimo ištrinkite visus klaidų kodus iš ECU.

Holo Daviklio Priežiūra ir Prevencija

Norint prailginti Holo daviklio tarnavimo laiką ir išvengti gedimų, svarbu laikytis kelių prevencinių priemonių.

• Reguliariai tikrinkite daviklio būklę: Vizualiai apžiūrėkite daviklį ir jo jungtis, ar nėra pažeidimų, korozijos arba užteršimo.
• Saugokite daviklį nuo fizinių pažeidimų: Stenkitės išvengti smūgių, vibracijos ir kitų fizinių poveikių davikliui.
• Laikykite daviklį švarų: Reguliariai valykite daviklio paviršių nuo purvo, alyvos ir kitų medžiagų.
• Venkite ekstremalių temperatūrų: Stenkitės, kad daviklis nebūtų veikiamas ilgalaikio aukštoje temperatūroje.
• Naudokite kokybiškas atsargines dalis: Keisdami daviklį, naudokite tik kokybiškas, patikimų gamintojų dalis.
