Automobilio granata (CV jungtis): išsamus vadovas

Šis straipsnis skirtas išsamiai paaiškinti, kas yra CV jungtis (arba granata, kaip ji kartais vadinama), kaip ji veikia, kokios yra jos rūšys, gedimo požymiai ir priežastys, taip pat prevencinės priemonės, padedančios prailginti jos tarnavimo laiką. Čia rasite terminų vertimus į anglų kalbą, kad būtų lengviau suprasti techninę informaciją. Siekiama, kad informacija būtų suprantama tiek pradedantiesiems, tiek patyrusiems automobilių entuziastams, mechanikams ir visiems, besidomintiems automobilio sandara ir veikimu.

Kas yra CV jungtis (granata)? (What is a CV Joint?)

CV jungtis, arba pastovaus greičio jungtis (angl. Constant Velocity Joint), yra mechaninis komponentas automobilyje, leidžiantis perduoti galią iš transmisijos į varančiuosius ratus pastoviu greičiu, nepriklausomai nuo rato posvyrio kampo. Tai reiškia, kad net kai ratas sukasi, pavyzdžiui, posūkyje, jungtis užtikrina, kad galia būtų perduodama tolygiai, be trūkčiojimų ar vibracijos.

Dažnai ši jungtis buitiškai vadinama "granata" dėl savo išvaizdos, primenančios granatos korpusą su viduje esančiais rutuliukais. Šis pavadinimas nėra techniškai teisingas, tačiau yra plačiai paplitęs tarp vairuotojų ir mechanikų. Anglų kalboje ji dar vadinama CV Joint (Constant Velocity Joint). Tai svarbi automobilio transmisijos dalis, leidžianti varikliui perduoti galią ratams, net kai ratai sukasi skirtingais kampais, pavyzdžiui, posūkiuose ar važiuojant nelygiu keliu. Be granatos, šis galios perdavimas būtų neįmanomas arba lydimas didelių vibracijų ir mechaninio streso.

Paprastai tariant, granata yra jungtis, kuri leidžia velenui suktis ir tuo pačiu keisti kampą. Ši savybė yra būtina priekinių ratų varomiems automobiliams, taip pat automobiliams su nepriklausoma pakaba. Granatos yra dvi, kiekvienoje pusašio pusėje. Viena sumontuota išorėje, prie rato stebulės, o kita viduje, prie pavarų dėžės, kad užtikrintų sklandų ir tolygų galios perdavimą. Jei granatos nebūtų arba ji patirtų pažeidimą, automobilis nepajudės iš vietos, keistai elgsis važiuojant arba sumažės važiavimo dinamiškumas.

CV jungties funkcija

Pagrindinė CV jungties funkcija yra perduoti sukimo momentą iš transmisijos į varančiuosius ratus. Ji turi kompensuoti nuolatinį pakabos judėjimą aukštyn ir žemyn, taip pat leisti vairuojamiems ratams suktis. Tai ypač svarbu priekine ašimi varomuose automobiliuose, kur ratai turi ne tik suktis, bet ir keisti kryptį. CV jungtis užtikrina, kad galia būtų perduodama efektyviai ir tolygiai, net kai ratai yra pasukti į šoną.

CV jungties tipai (Types of CV Joints)

Yra keletas pagrindinių CV jungčių tipų, kurie skiriasi savo konstrukcija ir pritaikymu. Pagrindiniai tipai yra:

• Rutulinė granata (Ball-Type CV Joint): Tai labiausiai paplitęs granatos tipas, ypač naudojamas priekine ašimi varomuose automobiliuose. Jį 1926 metais išrado Alfredas H. Rzeppa. Ši jungtis perduoda galią per šešis sferinius rutuliukus, esančius tarp išorinio ir vidinio žiedų. Rutuliukai yra laikomi specialiame narvelyje. Tai yra pati populiariausia CV jungties rūšis.
• Trikojinė granata (Tripod CV Joint): Šis tipas dažnai naudojamas vidinėje ašies pusėje (prie transmisijos), kadangi jis geriau kompensuoja ašies ilgėjimo ir trumpėjimo judesius. Trikojinė jungtis naudoja tris cilindrinius ritinėlius, kurie juda specialiuose grioveliuose. Šios granatos naudojamos didesniems sukimo momentams perduoti. Trikojinės granatos yra tylesnės ir geriau sugeria vibracijas nei rutulinės, bet yra brangesnės.
• Dviguba granata (Double Offset CV Joint): Šios granatos leidžia didesnius kampų pokyčius nei rutulinės granatos. Jos naudojamos automobiliuose su didele eiga pakaboje.
• Plunging jungtis (Plunging CV Joint): Šis tipas leidžia jungčiai keisti ilgį, kas yra svarbu pakabos judėjimui kompensuoti. Dažnai naudojama kartu su kitais CV jungčių tipais.
• Fixed jungtis (Fixed CV Joint): Tai fiksuoto ilgio jungtis, kuri negali keisti savo ilgio. Dažnai naudojama ten, kur nereikia kompensuoti didelio pakabos judėjimo.

Granatos konstrukcija ir veikimo principas (CV Joint Construction and Operation)

Granatos konstrukcija yra gana sudėtinga, bet jos veikimo principas yra gana paprastas. Pagrindiniai komponentai yra:

• Vidinė žvaigždutė (Inner Race / Star): Jungiasi su transmisijos velenu.
• Išorinis korpusas (Outer Race / Housing): Jungiasi su rato stebule.
• Rutuliai (Balls) arba Trikojis (Tripod): Leidžia suktis ir keisti kampą tarp vidinės žvaigždutės ir išorinio korpuso.

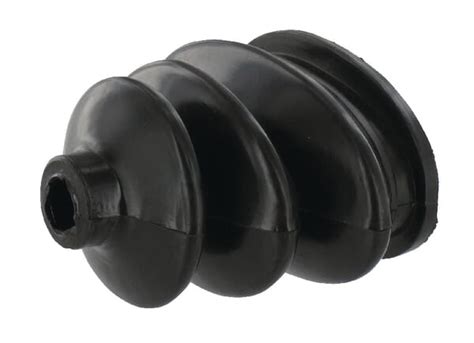

• Apsauginė guma (Boot): Apsaugo granatą nuo nešvarumų ir drėgmės.
• Tepalas (Grease): Sumažina trintį ir užtikrina sklandų veikimą.

CV jungtis veikia perduodant sukimo momentą per rutuliukus arba ritinėlius, kurie juda specialiuose grioveliuose. Konstrukcija leidžia jungčiai išlaikyti pastovų greitį, net kai kampas tarp ašių keičiasi. Pavyzdžiui, Rzeppa jungtyje šeši rutuliukai juda išoriniame ir vidiniame žieduose esančiuose grioveliuose. Narvelis užtikrina, kad rutuliukai išliktų tinkamoje padėtyje ir tolygiai paskirstytų apkrovą. Tripod jungtyje trys ritinėliai juda grioveliuose, leidžiant jungčiai šiek tiek pasislinkti ir kompensuoti ašies ilgėjimo ir trumpėjimo judesius.

Kai variklis suka transmisijos veleną, vidinė žvaigždutė sukasi. Rutuliai arba trikojis leidžia šiam sukimuisi būti perduodamam į išorinį korpusą, kuris suka rato stebulę. Apsauginė guma saugo granatą nuo aplinkos poveikio, o tepalas užtikrina, kad judančios dalys veiktų sklandžiai.

Granatos gedimų požymiai (Symptoms of CV Joint Failure)

Laiku pastebėjus CV jungties gedimo požymius, galima išvengti didesnių problemų ir brangių remontų. Štai keletas dažniausių požymių:

• Spragsėjimas arba traškėjimas (Clicking or Popping Noise): Tai yra vienas iš pirmųjų ir dažniausių požymių, ypač girdimas posūkiuose. Garsas atsiranda dėl susidėvėjusių arba pažeistų rutuliukų ir griovelių. Bene pagrindinis apie problemą išduodantis ženklas yra keistas, į spragsėjimą panašus garsas, kurį girdėsite tuo metu, kai važiuojate į posūkį (esate susukę vairą). Ypač jis aktualus ir girdimas tuomet, kai manevras yra lėtas (nes nėra pašalinio ūžesio).
• Vibracija važiuojant (Vibration while Driving): Susidėvėjusi granata gali sukelti vibraciją, kuri jaučiama per vairą arba sėdynę. Jei jaučiate vibraciją važiuojant, ypač didesniu greičiu, tai gali būti susiję su pažeista CV jungtimi. Vibracija gali būti juntama per vairą arba visą automobilį.
• Tepalo nutekėjimas (Grease Leakage): CV jungtys yra apsaugotos guminiais gaubtais (dulkių apsaugomis), kurie sulaiko tepalą. Jei pastebite tepalo nutekėjimą iš gaubto, tai reiškia, kad gaubtas yra pažeistas ir tepalas prarandamas, o tai gali sukelti jungties gedimą.
• Padidėjęs laisvumas (Excessive Play): Jei jaučiate padidėjusį laisvumą vairuojant, arba klibėjimą rate, tai gali būti susiję su susidėvėjusia CV jungtimi.

Jei pastebėjote bent vieną iš šių požymių, svarbu kuo greičiau patikrinti granatas ir jas pakeisti, jei reikia. Važiavimas su susidėvėjusiomis granatomis gali būti pavojingas ir gali sukelti kitų automobilio dalių gedimus.

CV jungties gedimo priežastys

Yra keletas pagrindinių priežasčių, dėl kurių CV jungtys gali sugesti:

• Pažeistas gaubtas: Dažniausia priežastis - pažeistas guminis gaubtas. Kai gaubtas įtrūksta arba plyšta, į jungtį patenka purvas, smėlis ir kiti nešvarumai, kurie greitai susidėvi jungties vidinius komponentus.
• Tepalo trūkumas: Jei gaubtas pažeistas ir tepalas nuteka, jungtis pradeda dirbti be tinkamo tepimo, kas sukelia greitą susidėvėjimą.
• Agresyvus vairavimas: Staigus startavimas, aštrūs posūkiai ir važiavimas bekele gali padidinti apkrovą jungtims ir pagreitinti jų susidėvėjimą.
• Korozija: Druska ir kiti koroziniai elementai, naudojami kelių priežiūrai žiemą, gali pažeisti jungties komponentus.

Kaip ir kiekvienas tiek daug apkrovos patiriantis transmisijos elementas, granata gali dėvėtis ir patirti pažeidimus. Nors gamintojai projektuoja granatas, kad jos tarnautų ilgus metus, tam tikri dalykai gali paspartinti dėvėjimąsi ir pareikalauti keitimo anksčiau laiko. Tinkamomis sąlygomis, su ta pačia granata įmanoma įveikti daugiau nei 100 000 km, jei apsauginė guma yra nepažeista ir išlaiko sandarumą. Tačiau dažniausiai priešlaikinis granatos susidėvėjimas prasideda tada, kai guminė apsauga įplyšta ar suskilinėja ir iš ten išbėga tepalas.

Granatos priežiūra ir prevencija (CV Joint Maintenance)

Norint prailginti granatos tarnavimo laiką, svarbu laikytis kelių prevencinių priemonių:

• Reguliariai tikrinkite gaubtus: Periodiškai apžiūrėkite guminius gaubtus, ar nėra įtrūkimų, pažeidimų ar tepalo nutekėjimo. Jei pastebite pažeidimą, nedelsdami pakeiskite gaubtą.
• Venkite agresyvaus vairavimo: Stenkitės vairuoti švelniai, vengti staigaus startavimo ir aštrių posūkių. Kitas praktiškas patarimas - išvengti agresyvaus vairavimo, staigių posūkių bei didelių apkrovų.
• Reguliariai atlikite techninę priežiūrą: Laikykitės gamintojo rekomenduojamų techninės priežiūros intervalų, įskaitant pakabos ir vairo sistemos patikrinimą.
• Naudokite kokybiškus tepalus: Jei gaubtas buvo pakeistas, įsitikinkite, kad jungtis yra tinkamai sutepta kokybišku tepalu, rekomenduojamu gamintojo.
• Venkite važiavimo nelygiu keliu: Važiavimas nelygiu keliu gali pažeisti granatas.

Norint prailginti šios detalės tarnavimo laiką, svarbiausia reguliariai pasitikrinti važiuoklę ir važinėti protingai.

Ką daryti, jei įtariate CV jungties gedimą?

Jei įtariate, kad jūsų automobilio CV jungtis yra pažeista, rekomenduojama kuo greičiau kreiptis į kvalifikuotą mechaniką. Ignoruojant gedimo požymius, galite sukelti didesnes problemas, kurios gali būti pavojingos ir brangiai kainuoti. Mechanikas gali atlikti diagnostiką, nustatyti gedimo priežastį ir pasiūlyti tinkamą remonto sprendimą - gaubto pakeitimą arba visos jungties keitimą.

Granatos keitimas (CV Joint Replacement)

Granatos keitimas yra gana sudėtinga procedūra, reikalaujanti specialių įrankių ir žinių. Jei neturite patirties, rekomenduojama patikėti šį darbą profesionaliam mechanikui. Keičiant jungtį, svarbu pasirinkti kokybišką atsarginę dalį, atitinkančią jūsų automobilio modelį. Tinkamos granatos pasirinkimas jūsų automobiliui neturi būti sudėtingas. Netinkamos detalės tiesiog netiks, anksčiau susidėvės ar sukels nepageidaujamas transmisijos problemas, todėl labai svarbu pasirinkti tinkamai.

Prieš pradedant keitimą, visada perskaitykite automobilio remonto vadovą. Pagrindiniai keitimo žingsniai yra:

1. Pakelkite automobilį ir nuimkite ratą, kad galėtumėte pasiekti granatą.
2. Atsargiai atjunkite stabdžių žarnelę ir ABS laidą nuo rato stebulės.
3. Atlaisvinkite varžtus, laikančius granatą prie transmisijos arba rato stebulės.
4. Atsargiai išimkite seną granatą.
5. Įdiekite naują granatą ir priveržkite tvirtinimo varžtus. Taip pat būtina tinkamai sutepti jungtį ir užtikrinti, kad gaubtas būtų tinkamai uždėtas, kad būtų išvengta tepalo nutekėjimo ir nešvarumų patekimo.
6. Prijunkite stabdžių žarnelę ir ABS laidą prie rato stebulės.
7. Uždėkite ratą ir nuleiskite automobilį.

Jei norite gauti ekspertų patarimus ar turite klausimų, kreipkitės į automobilių dalių specialistus.

CV jungtis ir universali jungtis (kardaninė pavara): skirtumai

Nors tiek CV jungtis, tiek universali jungtis (kardaninė pavara) naudojamos perduoti galią tarp besisukančių ašių, tarp jų yra esminių skirtumų. Universali jungtis perduoda galią ne pastoviu greičiu, kai kampas tarp ašių keičiasi, todėl ji sukelia vibraciją ir triukšmą. CV jungtis, priešingai, užtikrina pastovų greitį, net kai kampas keičiasi, todėl ji yra tinkamesnė priekine ašimi varomiems automobiliams ir kitoms sistemoms, kur reikalingas tolygus galios perdavimas.

Granatos terminai anglų kalba (CV Joint Terminology in English)

Štai keletas dažniausiai naudojamų granatos terminų anglų kalba:

• Granata: CV Joint (Constant Velocity Joint)
• Apsauginė guma: Boot
• Vidinė žvaigždutė: Inner Race / Star
• Išorinis korpusas: Outer Race / Housing
• Rutuliai: Balls
• Trikojis: Tripod
• Transmisijos velenas: Driveshaft / Axle Shaft
• Rato stebulė: Wheel Hub
• Tepalas: Grease

Dažniausiai užduodami klausimai (FAQ)

Kiek kainuoja pakeisti granatą? (How much does it cost to replace a a CV joint?)

Granatos keitimo kaina priklauso nuo automobilio modelio ir darbo valandos kainos servise. Paprastai kaina svyruoja nuo 150 iki 500 eurų.

Ar galiu važiuoti su susidėvėjusia granata? (Can I drive with a bad CV joint?)

Nerekomenduojama važiuoti su susidėvėjusia granata. Tai gali būti pavojinga ir gali sukelti kitų automobilio dalių gedimus.

Kaip sužinoti, ar granata susidėvėjusi? (How do I know if my CV joint is bad?)

Pagrindiniai požymiai yra traškėjimas posūkiuose, vibracija važiuojant ir tepalo nutekėjimas iš apsauginės gumos.

Ar galima pakeisti tik apsauginę gumą? (Can I replace just the boot?)

Taip, galima pakeisti tik apsauginę gumą, jei granata dar nėra susidėvėjusi. Tačiau, jei granata jau pradėjo traškėti, rekomenduojama pakeisti visą granatą.

Kaip dažnai reikia keisti granatas? (How often should I replace CV joints?)

Granatos tarnavimo laikas priklauso nuo vairavimo sąlygų ir priežiūros. Paprastai granatos tarnauja nuo 100 000 iki 200 000 kilometrų.
