Šiame straipsnyje apžvelgiami svarbiausi komponentai, naudojami BMW X5 paskirstymo dėžėse, ypatingą dėmesį skiriant frikciniams diskams, guoliams ir kitiems elementams, užtikrinantiems tinkamą visų varančiųjų ratų sistemos veikimą.
Paskirstymo dėžės guoliai
Vienas iš pagrindinių komponentų yra rutulinis guolis, skirtas BMW paskirstymo dėžei (angl. transfer case). Jo kodas yra 6210X5NC3 arba 6210x5N C3. Šio guolio matmenys yra 49,95x90x20 mm arba 90 x 20 x 49.95 mm. Šis guolis tinka plačiam paskirstymo dėžių asortimentui, įskaitant modelius ATC13, ATC13-1, ATC35L, ATC300, ATC350, ATC400, ATC500 ir ATC700.
Taip pat svarbūs yra adatiniai atraminiai guoliai, kurie naudojami šiuose modeliuose: ATC300, ATC400, ATC500, ATC 700, ITC PLA, DCD.

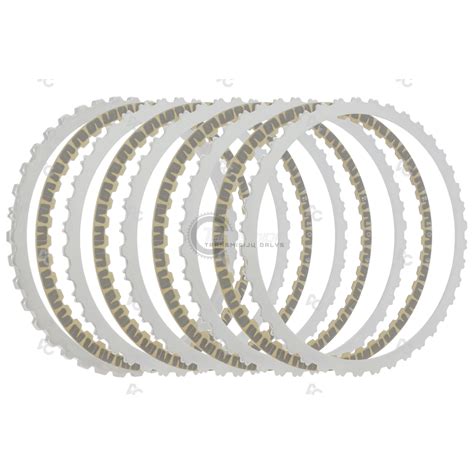

Frikciniai ir plieniniai diskai
Frikciniai diskai ir plieniniai diskeliai yra esminiai elementai, užtikrinantys sukimo momento perdavimą ir valdymą paskirstymo dėžėje. Straipsnyje minimas paskirstymo dėžės plieninis diskelis 329121 (angl. mode clutch). Jis tinka ATC350, ATC450, MP3010, MP3015, MP3023 ir MP3024 modeliams. Šie diskeliai yra gyvybiškai svarbūs sklandžiam varančiosios sistemos veikimui ir sukimo momento paskirstymui tarp ašių.
Diskeliai Mercedes-Benz 722.9 4-MATIC sistemai
Nors tema orientuota į BMW, paminėti ir Mercedes-Benz sistemos komponentai gali būti naudingi kontekstui. MB 722.9 4-MATIC frikcinis diskas - reikalingi 2 vienetai. O MB 722.9 4-MATIC plieninis diskelis - reikalingi 3 vienetai. Šie komponentai atlieka panašią funkciją kaip ir BMW sistemose, reguliuodami sukimo momento perdavimą.
Kiti svarbūs komponentai
Sandarinimo elementai
Paskirstymo dėžės ilgaamžiškumui ir patikimumui labai svarbūs yra sandarinimo elementai. Minimas paskirstymo dėžės (angl. transfer case / angle drive) sandarinimo rinkinys, skirtas Audi ir Volkswagen 0CP paskirstymo dėžėms. Nors skirtas kitiems gamintojams, tai pabrėžia sandarinimo svarbą visoms paskirstymo dėžėms. Be to, nurodomas riebokšlis (angl. clad seal) Volvo / Land Rover diferencialo dešinei pusei (DIFF-R), kurio išmatavimai yra 28×64/65×12/20 mm.
Kiti mechaniniai elementai
- ATC400 Tolerancijos žiedas: Šis žiedas atlieka svarbų vaidmenį užtikrinant tinkamus tarpus ir tolerancijas paskirstymo dėžės viduje.
- ATC 45L apatinė grandinės žvaigždutė / priekinio išėjimo velenas: Tai yra kritiškai svarbus komponentas, skirtas grandininės pavaros sistemoms, užtikrinantis sukimo momento perdavimą į priekinę ašį.
- Paskirstymo dėžės diapazono perjungimo šakutės įdėklas: Skirtas New Process NP271 ir NP273 paskirstymo dėžėms. Atnaujinta versija, skirta naudoti su 3,68" / 93,5 mm pločio šakute, užtikrina sklandų ir tikslų pavarų perjungimą.
Išsamus žingsnis po žingsnio ATC500 paskirstymo dėžės e53 BMW X5 rekonstrukcijos vadovas
