Šiame straipsnyje išsamiai aptariamos Ford Mondeo automobilių saugiklių vietos ir schemos. Informacija pateikiama atsižvelgiant į skirtingus Mondeo modelius ir kartas, ypač daug dėmesio skiriant 4-osios kartos Ford Mondeo (Mk4), gamintai 2007-2013 metais, kuri buvo komplektuojama tiek su benzininiais, tiek su dyzeliniais varikliais ir patyrė vieną atnaujinimą (restyling).
Bendra informacija apie Ford Mondeo saugiklius
Saugiklių paskirtis ir svarba
Saugikliai yra esminė kiekvieno automobilio elektros sistemos dalis. Jie skirti apsaugoti elektros grandines nuo perkrovų ir trumpųjų jungimų. Perdegus saugikliui, tam tikra automobilio funkcija nustoja veikti (pvz., žibintai, radijas, langų kėlikliai). Todėl svarbu žinoti, kur yra saugiklių dėžutės, kaip jas atidaryti ir kaip rasti bei pakeisti perdegusį saugiklį.
Kur rasti Ford Mondeo saugiklių dėžutes?
Ford Mondeo automobiliuose paprastai yra kelios pagrindinės saugiklių dėžutės. Šiame modelyje yra 3 pagrindinės saugiklių ir relių dėžutės:
- Variklio skyriuje
- Keleivių salone
- Bagažinėje
Konkreti saugiklių dėžučių vieta gali šiek tiek skirtis priklausomai nuo Mondeo modelio ir pagaminimo metų. Visada rekomenduojama peržiūrėti automobilio savininko vadovą, kuriame pateikiama tiksli informacija apie saugiklių dėžučių vietas ir saugiklių schemas.
Kaip identifikuoti saugiklį?
Kiekvienoje saugiklių dėžutėje yra schema, nurodanti, kuris saugiklis atsakingas už kurią funkciją. Ši schema dažniausiai būna pritvirtinta prie dėžutės dangtelio arba yra savininko vadove. Saugikliai taip pat skiriasi spalvomis ir amperais (A), kurie nurodo saugiklio pralaidumą. Svarbu pakeisti perdegusį saugiklį tokiu pačiu amperu, kad išvengtumėte elektros sistemos pažeidimų.
Saugiklių spalvų kodavimas (dažniausiai):
- 2A - Pilka
- 3A - Violetinė
- 4A - Rožinė
- 5A - Oranžinė
- 7.5A - Ruda
- 10A - Raudona
- 15A - Mėlyna
- 20A - Geltona
- 25A - Balta
- 30A - Žalia
- 40A - Oranžinė (didelis saugiklis)
- 50A - Raudona (didelis saugiklis)
- 60A - Geltona (didelis saugiklis)

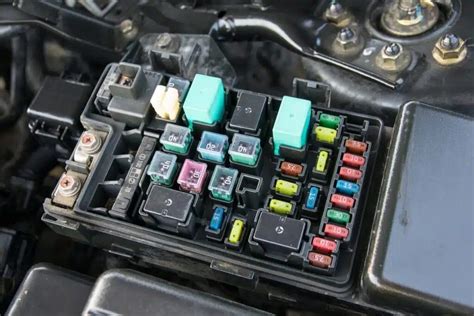

Kaip pakeisti perdegusį saugiklį?
Prieš keičiant saugiklį, būtina išjungti automobilio degimą. Tada atlikite šiuos veiksmus:
- Raskite saugiklių dėžutę: Naudokite savininko vadovą, kad nustatytumėte reikiamą saugiklių dėžutę.
- Atidarykite dėžutę: Atidarykite dėžutės dangtelį. Gali tekti atkabinti fiksatorius arba atsukti varžtus.
- Raskite perdegusį saugiklį: Naudodami schemą, nustatykite saugiklį, atsakingą už neveikiančią funkciją. Atidžiai apžiūrėkite saugiklį - perdegęs saugiklis paprastai turi nutrūkusį laidelį viduje.
- Ištraukite saugiklį: Naudokite specialų saugiklių ištraukiklį (dažnai būna saugiklių dėžutėje) arba replėmis atsargiai ištraukite perdegusį saugiklį.
- Įdėkite naują saugiklį: Įdėkite naują saugiklį su tokiu pačiu amperu. Įsitikinkite, kad jis tvirtai įsistato į lizdą.
- Patikrinkite funkciją: Įjunkite degimą ir patikrinkite, ar funkcija, už kurią atsakingas saugiklis, veikia.
- Uždarykite dėžutę: Uždarykite saugiklių dėžutės dangtelį.
Svarbu: Jei saugiklis vėl perdega iškart po pakeitimo, tai gali reikšti rimtesnę elektros problemą. Tokiu atveju rekomenduojama kreiptis į kvalifikuotą automobilių elektriką.
Ford Mondeo MK4 Keleivių Salono Saugiklių Dėžutė
Keleivių salono saugiklių dėžutė yra po daiktadėže. Norėdami ją pasiekti, tiesiog pasukite tvirtinimo varžtą ir blokas nusileis žemyn.
1 Tipas
Šioje versijoje už cigarečių pridegiklį yra atsakingas 19 numerio saugiklis, 15A.
| Saugiklis | Amperažas | Paskirtis |
|---|---|---|
| F1 | 5A | Lietaus jutiklis |
| F2 | 10A | SRS (oro pagalvių) maitinimas |
| F3 | 5A | Kurso nukrypimo jutiklis (ESP), elektrinis stovėjimo stabdys |
| F4 | 7.5A | Maitinimo šaltinis, akceleratoriaus pedalas, elektroninis saugiklis |
| F5 | 15A | Galinio lango valytuvas |
| F6 | 15A | Garso sistema (įskaitant valdymą balsu) |
| F7 | 7.5A | Vairo modulis |
| F8 | 5A | Prietaisų skydelis |
| F9 | 15A | Tolimųjų šviesų žibintai |
| F10 | 20A | Elektrinis ventiliacijos liukas |
| F11 | 7.5A | Atbulinės eigos žibintai |
| F12 | Rezervas | Rezervas |
| F13 | 15A | Priekinių rūko žibintų lemputė |
| F14 | 15A | Priekinio stiklo apiplovimas |
| F15 | 10A | Adaptyvi kruizo kontrolės sistema (ACC) |
| F16 | Rezervas | Rezervas |
| F17 | 10A | Salono apšvietimo lemputės |
| F18 | 5A | Variklio imobilizatorius |
| F19 | 15A | Cigarečių pridegiklis |
| F20 | Rezervas | Rezervas |
| F21 | 5A | RF imtuvas, lietaus jutiklis |
| F22 | 20A | Kuro siurblys |
| F23 | Rezervas | Rezervas |
| F24 | 5A | Degimo jungiklis (starteris ir prietaisai) |
| F25 | 10A | Kuro bako durelių atidarymas |
| F26 | 5A | Autonominė garso sistema (apsaugos sistema), OBD II (borto kompiuterio diagnostika) |
| F27 | 5A | Vairo kolonėlės mazgas, klimato kontrolės blokas |
| F28 | 5A | Stabdžių žibintų jungiklis |
2 Tipas
Šioje versijoje už cigarečių pridegiklį yra atsakingas 7 numerio saugiklis, 20A.
| Saugiklis | Amperažas | Paskirtis |
|---|---|---|
| F1 | 7.5A | Vairo modulis |
| F2 | 5A | Prietaisų skydelis |
| F3 | 10A | Salono apšvietimo lemputės |
| F4 | 5A | Variklio imobilizatorius |
| F5 | 7.5A | Adaptyvi kruizo kontrolė (ACC) |
| F6 | 5A | Lietaus jutiklis |
| F7 | 20A | Cigarečių pridegiklis |
| F8 | 10A | Maitinimas kuro bako dangtelio atrakinimo grandinei |
| F9 | 15A | Galinio lango apiplovimas |
| F10 | 15A | Priekinio stiklo apiplovimas |
| F11 | 10A | Maitinimas bagažinės dangčio atrakinimo grandinei |
| F12 | 10A | Maitinimas kuro bako dangtelio užrakinimo grandinei |
| F13 | 7.5 / 20A | Kuro siurblys |
| F14 | 5A | Nuotolinis dažnio priėmimas, salono judesio jutiklis |
| F15 | 5A | Degimo jungiklis (starteris ir prietaisai) |
| F16 | 5A | Autonominė garso sistema (apsaugos signalizacija), OBDII (borto kompiuterio diagnostika) |
| F17 | 5A | Vairo vibracijos jutiklis |
| F18 | 10A | SRS (oro pagalvių) maitinimas |
| F19 | 7.5A | ABS, posūkio greičio jutiklis (ESP), elektrinis stovėjimo stabdys (EPB), akceleratoriaus pedalo maitinimas |
| F20 | 7.5A | Elektroninis maitinimas, elektroninis saugiklis, automatiškai tamsėjantis veidrodėlis, nukrypimo nuo eismo juostos įspėjimo sistema |
| F21 | 15A | Radijo maitinimas |
| F22 | 5A | Stabdžių žibintų jungiklis |
| F23 | 20A | Stogo liukas |
| F24 | 5A | Klimato kontrolės modulio ir vairo kolonėlės valdymo modulio maitinimas |
Ford Mondeo MK4 Variklio Skyriaus Saugiklių Dėžutė
Variklio skyriaus saugiklių dėžutė yra kairėje pusėje, šalia priekinio žibinto, po apsauginiu dangteliu. Ji susideda iš 2 dalių: saugiklių sekcijos ir didelės galios saugiklių sekcijos.
| Saugiklis | Amperažas | Paskirtis |
|---|---|---|
| F1 | 10 / 15A | Transmisijos valdymo modulis |
| F2 | - | Dyzeliniai varikliai: Kaitinimo žvakių valdymas, garintuvo kaitinimo žvakių stebėjimas (facelift: 2.0L Duratorq-TDCi Stage V ir 2.2L Duratorq-TDCi Stage V) |
| F3 | 70A | 2.3L Duratec-HE ir 2.2L Duratorq-TDCi su automatine transmisija: Variklio aušinimo ventiliatorius - dvigubas ventiliatorius; 80A Elektrohidraulinis vairo stiprintuvas (EHPAS) (1.6L Duratec-16V Ti-VCT Stage V, 1.6L EcoBoost SCTi, 2.0L EcoBoost SCTi, 1.6L Duratorq-TDCi Stage V ir 2.0L Duratorq-TDCi Stage V, 2.0L Duratorq-TDCi) |
| F4 | 60A | Kaitinimo žvakės |
| F5 | 60 / 70A | Variklio aušinimo ventiliatorius (dvigubas ventiliatorius) |
| F6 | 7.5 / 10A | HEGO 1 jutikliai (variklio valdymas), kintamasis vožtuvų laikas (variklio valdymas), CMS jutiklis, deguonies jutiklis; 20A garintuvo kaitinimo žvakė |
| F7 | 5A | Solenoidų relė |
| F8 | 10/15 / 20A | Jėgos agregato valdymo modulis, kuro matuoklis, MAF jutiklis, kuro kolektoriaus slėgio valdymo vožtuvas (variklio valdymo sistema) |
| F9 | 10A | MAF jutiklis, kuro purkštukai, kintamasis įsiurbimo vožtuvas, kintamasis išmetimo vožtuvas, uždegimo ritės (variklio valdymo sistema); 5A kuro siurblio garintuvas; 7.5A masės oro srauto jutiklis, EGR apėjimo vožtuvas, kuro siurblio garintuvas, variklio valdymas arba 1.6L vožtuvų aušinimo sistemos oro išpūtimas, TMAF jutiklis, aktyvios radiatoriaus uždangos, apėjimo vožtuvas, relės ritė, pagalbinis vandens siurblys |
| F10 | 10A | Variklio valdymo blokas; 7.5A pagalbinis vandens siurblys |
| F11 | 5 / 7.5 / 10A | PCV vožtuvas, VCV vožtuvas, vandens jutiklis kure, išpūtimo vožtuvas, sūkurinis vožtuvas, kintamasis įsiurbimo vožtuvas, EGR vožtuvas, IVVT tepalo valdymo vožtuvas (variklio valdymo sistema) T.MAF jutiklis, kintamasis išmetimo laiko palaikymo vožtuvas, aktyvios radiatoriaus uždangos, anglies talpos išpūtimo vožtuvas, turbokompresoriaus valdymo vožtuvas, padidinimo slėgio reguliatorius (variklio valdymo sistema); 1.6L EcoBoost SCTi: turbokompresoriaus slėgio valdymo vožtuvas, kintamasis įsiurbimo vožtuvas, kintamasis išmetimo vožtuvų vožtuvas, anglies filtro kuro garų valdymo vožtuvas, elektrinis apėjimo vožtuvas |
| F12 | 10 / 15A | Ritė su uždegimo žvake; anglies talpos išpūtimo vožtuvas, vairo stiprintuvo slėgio jutiklis (variklio valdymo sistema); 5A relės ritė |
| F13 | 15A | Oro kondicionierius |
| F14 | 10 / 15A | 2.0L Dyzelinio filtro šildytuvas, HEGO jutiklis |
| F15 | 40A | Starterio relė |
| F16 | 80A | Pagalbinis dyzelinio variklio šildytuvas (PTC) |
| F17 | 60A | Centrinės saugiklių dėžutės A maitinimas |
| F18 | 60A | Centrinės saugiklių dėžutės B maitinimas |
| F19 | 60A | Centrinės saugiklių dėžutės C maitinimas |
| F20 | 60A | Centrinės saugiklių dėžutės D maitinimas |
| F21 | 30A | VQM / be VQM: prietaisų skydelis / garso blokas / AC / FLRF |
| F22 | 30A | Valytuvų modulio modulis |
| F23 | 25 / 30A | Šildomas galinis stiklas |
| F24 | 30A | Žibintų apiplovimas |
| F25 | 30A | ABS vožtuvai |
| F26 | 40A | ABS siurblys |
| F27 | 25A | Pagalbinis kuro šildytuvas |
| F28 | 40A | Šildytuvo ventiliatorius |
| F29 | Rezervas | Rezervas |
| F30 | 5A | ABS maitinimas 30F |
| F31 | 15A | Garso signalas |
| F32 | 5A | Kuro šildytuvas - nuotolinis valdymas |
| F33 | 5A | Apšvietimo valdymo blokas, variklio skyriaus saugiklių bloko solenoidai |
| F34 | 40A | Šildomas priekinis stiklas, kairė pusė |
| F35 | 40A | Šildomas priekinis stiklas, dešinė pusė |
| F36 | 15A | Galinio lango valytuvo maitinimas 15; 5A ABS |
| F37 | 7.5 / 10А | Šildomi priekinio stiklo apiplovimo purkštukai / FLR + FSM KL15 |
| F38 | 10A | PCM / TCM / EHPAS 15 maitinimas; 5A Adaptyvi kruizo kontrolė (ACC) |
| F39 | 15A | Adaptyvi apšvietimo sistema (AFS) |
| F40 | 5A | Žibintų aukščio reguliavimas / AFS modulis |
| F41 | 20A | Prietaisų skydelis |
| F42 | 5A | Skydelis IP; 10A Variklio valdymo modulis, transmisijos valdymo modulis, elektrohidraulinis vairo stiprintuvas (EHPAS), 15, maitinimas |
| F43 | 15A | Garso blokas / stabdžių vožtuvo uždarymo modulis (BVC) / skaitmeninio garso transliavimo modulis (DAB); 5A Žibintų padėtis, adaptyvi žibintų sistema (AFS) |
| F44 | 5A | Automatinė AC sistema / Rankinė AC sistema |
| F45 | 5A | FLR (start / stop); 15A Galinio lango valytuvas |
Ford Mondeo mk4 - BRAKE ROTORS AND PADS REPLACEMENT GUIDE
Ford Mondeo MK4 Bagažinės Skyriaus Saugiklių Dėžutė
Bagažinės skyriaus saugiklių dėžutė yra kairėje pusėje, už šoninės apdailos. Gali būti įvairių konstrukcijų, priklausomai nuo transporto priemonės kėbulo tipo (sedanas ar universalas) ir jo įrangos.
| Saugiklis | Amperažas | Paskirtis (Sedanai ir Universalai) |
|---|---|---|
| FA1 | - | Kairės priekinės durelių valdymo blokas (elektra valdomi langai, centrinis užraktas, veidrodėlių lankstymas, veidrodėlių šildymas) |
| FA2 | - | Dešinės priekinės durelių valdymo blokas (elektra valdomi langai, centrinis užraktas, veidrodėlių lankstymas, veidrodėlių šildymas) |
| FA3 | - | Kairės galinės durelių valdymo blokas (elektra valdomi langai) |
| FA4 | - | Dešinės galinės durelių valdymo blokas (elektra valdomi langai) |
| FA5 | - | Galinės durelių užraktas be durelių valdymo blokų |
| FA6 | - | Maitinimo lizdai papildomai įrangai prijungti |
| FA7 | - | Relės solenoidai |
| FA8 | - | Atnaujintas modelis: Modulis beraktei automobilio sistemai; Iki atnaujinimo: Vairo kolonėlės užraktas |
| FA9 | - | VQM relių ritės (start / stop) |
| FA10 | - | Elektra valdomas vairuotojo sėdynės reguliavimas |
| FA11 | - | Priedai, priekabos modulis |
| FA12 | - | Elektra valdomas vairuotojo sėdynės reguliavimas |
| FB1 | - | Parkavimo pagalbos modulis |
| FB2 | - | Pakabos valdymo blokas |
| FB3 | - | Šildoma vairuotojo sėdynė |
| FB4 | - | Šildoma priekinio keleivio sėdynė |
| FB5 | - | Šildoma galinė kairė sėdynė |
| FB6 | Rezervas | Rezervas |
| FB7 | - | Šildoma galinė dešinė sėdynė |
| FB8 | - | Parkavimo pagalba, BLIS |
| FB9 | - | Elektra reguliuojama priekinio keleivio sėdynė |
| FB10 | - | Apsaugos signalizacija |
| FB11 | Rezervas | Rezervas |
| FB12 | Rezervas | Rezervas |
| FC1 | Rezervas | Rezervas |
| FC2 | Rezervas | Rezervas |
| FC3 | Rezervas | Rezervas |
| FC4 | Rezervas | Rezervas |
| FC5 | 20A | Automobilis su berakte užvedimo sistema; 7.5A CD keitiklis / galinių sėdynių pramogų sistema |
| FC6 | Rezervas | Rezervas |
| FC7 | 5A | Sėdynių atminties funkcijos modulis |
| FC8 | 20A | Galinio stiliaus elementai: Beraktė prieiga; 7.5A Atnaujintas modelis: Galinių sėdynių pramogų sistema / CD keitiklis |
| FC9 | 20A | Garso stiprintuvas |
| FC10 | 10A | Sony garso sistema |
| FC11 | Rezervas | Rezervas |
| FC12 | Rezervas | Rezervas |
Dažniausiai pasitaikančios problemos, susijusios su saugikliais
- Perdegęs saugiklis: Dažniausia problema, kurią sukelia perkrova arba trumpasis jungimas.
- Korozija: Saugiklių lizdai gali koroduoti, ypač variklio skyriuje. Tai gali sukelti blogą kontaktą ir elektros problemas.
- Netinkamas saugiklio amperas: Naudojant netinkamą saugiklio amperą, gali perdegti kiti elektros komponentai arba sukelti gaisrą.
Patarimai ir atsargumo priemonės
- Visada išjunkite degimą prieš keičiant saugiklį.
- Naudokite tik tinkamo amperato saugiklius.
- Jei saugiklis nuolat perdega, kreipkitės į kvalifikuotą automobilių elektriką.
- Laikykite atsarginių saugiklių komplektą savo automobilyje.
- Saugokite saugiklių dėžutes nuo drėgmės ir purvo.
Papildoma informacija
Nors šiame straipsnyje pateikiama išsami informacija apie Ford Mondeo MK4 saugiklių vietas ir schemas, svarbu atkreipti dėmesį, kad Ford Mondeo MK5 (2015-2019) modeliuose saugiklių išdėstymas gali būti šiek tiek kitoks. Visada rekomenduojama peržiūrėti savo automobilio savininko vadovą, kad gautumėte tikslią informaciją apie saugiklių dėžučių vietas ir jų funkcijas, atsižvelgiant į konkretaus automobilio komplektaciją ir pagaminimo metus.
