Traktoriaus spidometro troso veikimo principas ir montavimo schema

Traktoriaus spidometras yra svarbi priemonė, leidžianti stebėti transporto priemonės greitį ir įveiktą atstumą. Nors šiuolaikiniai traktoriai vis dažniau naudoja elektroninius spidometrus, mechaninių spidometrų trosas vis dar yra paplitęs ir patikimas sprendimas senesniuose modeliuose. Šis straipsnis detaliau aprašo mechaninio spidometro troso veikimo principus ir montavimo schemas, siekiant užtikrinti jo efektyvumą ir ilgaamžiškumą.

Spidometro troso veikimo principas

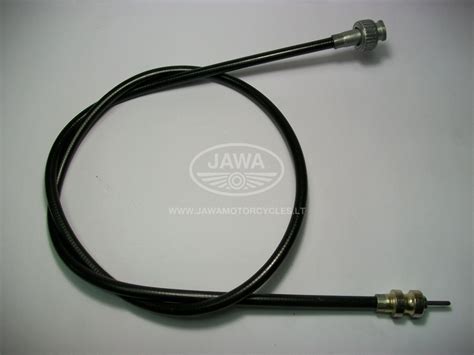

Traktoriaus spidometro trosas yra mechaninė jungtis, perduodanti sukamąjį judesį nuo transmisijos prie spidometro ciferblato. Šis sukamasis judesys paverčiamas greičio rodmenimis ir įveikto atstumo skaičiavimu. Trosas veikia kaip lankstus velenas, gebantis perduoti sukimo momentą net esant nedideliems poslinkiams ar išlenkimams.

Pagrindiniai komponentai

• Trosas: metalinis, lankstus lynas, apsaugotas plastikiniu arba metaliniu apvalkalu.
• Jungtys: specialūs antgaliai abiejuose troso galuose, skirti sujungti su transmisija ir spidometru.
• Transmisijos išvadas: vieta transmisijoje, kur sukamasis judesys generuojamas ir perduodamas trosui.
• Spidometro mechanizmas: spidometro viduje esantis mechanizmas, kuris sukamąjį judesį paverčia greičio rodmenimis (km/h) ir atstumo skaičiais.

Kaip tai veikia

Kai traktorius juda, transmisijos išvade esantis krumpliaratis sukasi. Šis sukamasis judesys perduodamas spidometro trosui. Trosas, sukdamasis kartu su transmisijos išvadu, perduoda šį sukamąjį judesį į spidometro korpusą. Spidometro viduje esantis magnetinis arba centrifuginis mechanizmas paverčia šį sukimosi greitį į traktoriaus greičio indikaciją. Kuo didesnis sukimosi greitis, tuo didesnis greitis rodomas spidometre. Tuo pačiu metu integruotas odometras (kilometražo skaitiklis) fiksuoja įveiktą atstumą, atsižvelgiant į rato apsisukimų skaičių.

Montavimo schema ir taisyklės

Tinkamas spidometro troso montavimas yra būtinas jo patikimam ir ilgalaikiam veikimui. Neteisingas montavimas gali sukelti troso gedimus, netikslius rodmenis arba net spidometro sugadinimą.

Montavimo etapai

1. Senojo troso nuėmimas:
   • Atjunkite senąjį trosą nuo spidometro prietaisų skydelyje.
   • Atjunkite senąjį trosą nuo transmisijos išvado.
   • Atsargiai ištraukite senąjį trosą iš jo tvirtinimų ir kreipiančiųjų.
2. Naujo troso parinkimas:
   • Visada naudokite tik gamintojo rekomenduojamą arba lygiavertį pakaitalą.
   • Įsitikinkite, kad naujas trosas yra tinkamo ilgio ir turi tinkamas jungtis.
3. Naujo troso montavimas:
   • Pradėkite montuoti trosą nuo transmisijos pusės. Įkiškite troso galą į transmisijos išvadą ir įsitikinkite, kad jis tvirtai užfiksuotas.
   • Trosą tvirtinkite prie traktoriaus rėmo ar kitų stabilių konstrukcijų, naudodami tam skirtus laikiklius. Svarbu, kad trosas nebūtų pertemptas ar per daug laisvas.
   • Venkite aštrių troso lenkimų, ypač tose vietose, kur jis gali liestis su judančiomis dalimis ar aštriais kraštais. Optimalus lenkimo spindulys užtikrina sklandų troso sukimąsi ir apsaugo nuo trinties.
   • Patikrinkite, ar trosas neliečia išmetimo sistemos ar kitų karštų dalių, kurios gali pažeisti išorinį troso apvalkalą.
   • Užtikrinkite, kad trosas būtų apsaugotas nuo purvo, vandens ir kitų teršalų, kurie gali prasiskverbti į troso vidų ir sukelti koroziją ar trintį.
   • Pritvirtinkite kitą troso galą prie spidometro prietaisų skydelyje. Įsitikinkite, kad jungtis yra tvirta ir be laisvumo.
4. Patikrinimas:
   • Užvedę traktorių ir pradėję judėti, stebėkite spidometro rodmenis. Jie turėtų būti sklandūs ir tikslūs.
   • Patikrinkite, ar nėra neįprastų triukšmų, sklindančių nuo troso ar spidometro.

Dažniausios klaidos ir jų prevencija

• Neteisingas troso ilgis: Per trumpas trosas bus pertemptas ir greitai suges, o per ilgas gali susipainioti ar per daug išsilenkti.
• Aštrūs lenkimai: Aštrūs troso lenkimai sukelia didelę trintį troso viduje, todėl trosas greičiau dyla ir lūžta.
• Nepakankamas tvirtinimas: Jei trosas nėra tinkamai pritvirtintas, jis gali vibruoti, liestis su kitomis dalimis ir pažeisti apvalkalą.
• Purvo ir drėgmės patekimas: Pažeistas troso apvalkalas leidžia purvui ir drėgmei patekti į vidų, sukeliant koroziją ir apsunkinant sukimosi judesį.

Priežiūra ir gedimai

Nors spidometro trosas yra patikima detalė, reguliari priežiūra gali prailginti jo tarnavimo laiką. Gedimai dažniausiai atsiranda dėl natūralaus nusidėvėjimo, pažeidimų ar neteisingo montavimo.

Priežiūros rekomendacijos

• Reguliariai tikrinkite troso apvalkalo vientisumą. Jei pastebite įtrūkimų ar pažeidimų, apsvarstykite galimybę pakeisti trosą.
• Karts nuo karto patikrinkite troso jungtis tiek prie transmisijos, tiek prie spidometro - jos turi būti tvirtos ir nepažeistos.
• Naudodami aukšto slėgio ploviklį, venkite tiesioginio vandens srauto į troso jungtis, kad išvengtumėte vandens patekimo į troso vidų.

Dažniausi gedimai

• Troso nutrūkimas: Dažniausiai nutinka dėl nusidėvėjimo, aštrių lenkimų ar vidinės trinties. Spidometras nustoja rodyti greitį.
• Jungčių susidėvėjimas: Ilgainiui jungtys gali susidėvėti, sukelti laisvumą ir neteisingą sukimosi perdavimą.
• Apvalkalo pažeidimas: Gali būti sukeltas mechaninio poveikio, trinties ar karščio, dėl ko į troso vidų patenka purvas ir drėgmė.
• Spidometro rodmenų netikslumas: Gali būti dėl troso problemų (pvz., trinties viduje), netinkamo spidometro kalibravimo arba transmisijos išvado gedimo.

Pajutus, kad spidometras rodo netikslius duomenis, arba nustojus rodyti visai, pirmiausia reikėtų patikrinti spidometro trosą. Reguliari apžiūra ir tinkama priežiūra padės išvengti nemalonių gedimų ir užtikrins, kad traktoriaus spidometras visada rodytų tikslius duomenis.
