Elektros instaliacijos problemos namuose yra dažnas reiškinys, ypač senesnės statybos pastatuose. Jos gali pasireikšti įvairiais būdais - nuo prislopstančių šviesų iki nuolat iššokančių saugiklių, ir, deja, kelia rimtą gaisro bei elektros smūgio pavojų. Šiuolaikiniame gyvenime naudojame daug elektros prietaisų, kurių bendra galia dažnai du ar tris kartus viršija leistinąją, ypač senos statybos butuose, kuriems anksčiau būdavo skiriama 2 kW galios, o namams - 3 kW. Dėl viršytos apkrovos kaista laidai, suveikia saugikliai ar automatiniai jungikliai. Taip pat didelį pavojų kelia srovės nuotėkio relės nebuvimas, ypač vonios kambariuose, kur drėgmė gali padidinti elektros laidumą.
Kodėl Išmeta Elektros Rozetes ir Saugiklius?
Pirmasis signalas, kad namuose yra problemų su elektros instaliacija, yra nuolat iššokantys saugikliai. Įmonės „Sprendimų gausa“ direktoriaus Kęstučio Skystimo teigimu, saugikliai paprastai išmušami dėl trijų priežasčių:
- Perkrovos tinkle: jei saugiklis išmuštas dėl perkrovos, grėsmės nebus, nes jis neleidžia įvykdyti perkrovos. Jį įjungus, jis vėl išmuš.
- Pasenusio saugiklio: jei saugiklis išmušinėja dėl to, kad kontaktai apdegę ir jis susidėvėjęs, jis viduje kaista ir nebegali dirbti, automatiškai atsijungs.
- Netinkamai prisuktų arba surūdijusių kontaktų: jeigu saugiklis turi prastą kontaktą su laidine sistema, kontaktas yra oksidavęsis, toje vietoje vyksta kaitimas, saugiklis sudirba pavėluotai, tada pasireiškia gaisro židinys. Jei yra daugiau drėgmės, dulkių, riebalų, įvyksta gaisras.
Statybų bendrovės „Astana“ vadovas Mindaugas Lizūnas pabrėžia, kad nuolatinis saugiklių išmušinėjimas visada signalizuoja apie problemą, kurią būtina išsiaiškinti ir pašalinti.
Kiti Pavojingi Elektros Instaliacijos Gedimų Signalai:
- Elektros šokas: jei prisilietus prie elektros įrenginio, jus lengvai nukrečia, tai gali reikšti netinkamą elektros įžeminimą. Ši problema gali būti tiek pačiame elektros prietaise, tiek elektros instaliacijoje.
- Kaistantys šviestuvai: svarbu karts nuo karto patikrinti šviestuvų temperatūrą, ypač tų, kurie yra įmontuoti prie lubų. Visada naudokite tokio stiprumo lemputes, kokios yra nurodytos šviestuvo rekomendacijose, nes stipresnės lemputės gali sukelti šviestuvo perkaitimą ir gaisrą. Kaitrines lemputes rekomenduojama keisti į LED.
- Mirganti šviesa: dažniausiai nurodo lemputės problemą, tačiau jei pakeitus lemputę mirgėjimas nenustoja, gali būti, kad bėda yra šviestuvo transformatoriuje ar pačios elektros instaliacijos sistemose.
- Neveikiantys jungikliai: gali būti sulūžęs pats jungiklis arba nutrūkęs laidas. Norint aptikti ir pašalinti šią problemą, rekomenduojama kviesti elektriką.
- Degėsių kvapas: pajutus degėsių kvapą, nedelsiant išjunkite elektros maitinimą iš skydinės. Kvapas gali reikšti elektros instaliacijos, prietaiso perkrovos problemą, kuri gali sukelti gaisrą.
- Kibirkštys: jei jungiant elektros prietaisą į rozetę nuolat matote kibirkštis, o ypač jei girdite pokštelėjimą, tai ženklas, kad rozetės laidai netvarkingi. Šią problemą reikia spręsti nedelsiant, nes tai tiesioginis gaisro pavojus. Priežastys gali būti senos, mechaniškai susidėvėjusios rozetės kontaktai, prastai prisukti laidai rozetės viduje ar drėgmės patekimas į rozetę.
Senos Elektros Instaliacijos Ypatumai ir Pavojai
Didelėje dalyje senos statybos namų ir butų elektros instaliacija yra ta pati, kokia buvo įrengta statybos metu prieš keturis ar penkis dešimtmečius. Nors butuose kelis kartus buvo darytas remontas, elektros laidai dažnai palikti tie patys, geriausiu atveju pakeisti jungikliai ir rozetės.
Anksčiau elektros instaliacijai buvo naudojama dvilaidė sistema (TN-C), t.y. tik fazinis ir nulinis laidas. Tokiose sistemose nėra įžeminimo, kuris yra būtinas šiuolaikiniams prietaisams su metaliniais korpusais (indaplovėms, skalbyklėms, šaldytuvams). Dėl pakankamai nekokybiškos ar pasenusios prietaisų izoliacijos gali atsirasti nuotėkio srovės ir gyvybei pavojingų situacijų. Nors net ir pakankamai paprasto prietaiso įtampa yra palyginti didelė, tačiau srovė paprastai siekia tik 1mA. Senstant prietaisui, srovė nuolat didėja. Srovės nuotėkio relė apsaugo žmones nuo elektros smūgio. Pavyzdžiui, jei skalbyklės ar indaplovės kaitinimo elementai suskilinėja, elektros srovė gali patekti į vandenį ir pereiti į prietaiso korpusą, sukeldama elektros smūgį prisilietus.
Kitas pavojus - tai susidėvėję jungikliai ir rozetės, kurios ne tik gadina bendrą interjero vaizdą, bet ir gali kelti pavojų saugumui. Į rozetę jungiant prietaisą, ji gali kibirkščiuoti, aprūksta kontaktai, girdisi traškėjimas.
Elektros Instaliacijos Atnaujinimas ir Gerinimas
Atnaujinant elektros instaliaciją, svarbiausia užtikrinti saugumą ir atitikti šiuolaikinius reikalavimus. Galimi du elektros instaliacijos atnaujinimo būdai: paprastesnis ir geresnis.
Paprastesnis Atnaujinimas (Būtinas Saugumui)
Šis būdas apima elementarų laidų ir prietaisų keitimą, siekiant išvengti anksčiau minėtų pavojų. Jis yra būtinas pirmiausia dėl to, kad elektros naudojimas būtų saugesnis. Jis apima:
- Įvadinio kabelio keitimą: jei leistinoji galia nedidinama, vienfaziam elektros įvadui su 3 kW leistinąja galia nuo įvadinio skydelio, kuriame yra skaitiklis, rekomenduojama rinktis 3 gyslų kabelį su ne mažiau kaip 4 mm² vario laidininkais. Jei naudojami aliuminio laidai, jie turėtų būti ne mažesnio kaip 6 mm² skersmens.
- Laidų keitimą ir išvedžiojimą: kadangi pastaruoju metu montuojama tik paslėpta elektros instaliacija, vedžiojant laidus bute, reikia surasti visas paskirstymo dėžutes, senus kanalus sienose ir lubose, išimti senus kabelius bei išfrezuoti griovius laidams iki naujų jungiklių ir rozečių vietų. Šis darbas yra ilgas ir varginantis, ypač jei sienos ir pertvaros yra iš gelžbetonio plokščių. Svarbu nepažeisti armatūros ir užtikrinti, kad betono gabalais nebūtų užkimšti kanalai. Jeigu naudojami seni kanalai, reikia turėti omenyje, kad dažnai juose netelpa daugiau kaip 2-3 kabeliai.
- Elektros skydelio keitimą: siekiant užtikrinti saugumą ir efektyvumą.
- Lizdų montavimą kambariuose ar kitose patalpose: atnaujinant elektros instaliaciją, daugeliu atvejų ne tik keičiama kištukinių lizdų ir jungiklių vieta, bet ir didinamas jų kiekis. Ekonomiški ir patogūs sprendimai yra sumontuoti prietaisus drauge.
Jeigu nesinori frezuoti sienų ir daryti didelio remonto, galima pasirinkti paprastesnį sprendimą, kuomet laidai pravedami per specialias instaliacines grindjuostes, kurios montuojamos sienos ir grindų sandūroje. Svarbu pasirinkti geros kokybės instaliacines dėžutes. Dažniausiai naudojamos potinkinės įleidžiamos dėžutės. Jos turėtų būti parenkamos pagal jungiklių ar kištukinių lizdų mechanizmo skersmenį ir gylį, atsižvelgiant į korpuso plastiko kokybę ir sandarumą. Elektrikai mėgsta JUNG SCHUKO® jungiklius ir kištukinius lizdus dėl paprasto, saugaus ir tvirto montavimo, nes šio gamintojo prietaisai turi atraminį žiedą ir laidų griebiklį, su kuriuo lengva sujungti laidus.
Kambariuose, pvz., miegamajame, dvigulei lovai tarpas tarp kištukinių lizdų/jungiklių blokų centrų turėtų būti 2 metrai 20 centimetrų, aukštis nuo grindų - 60 cm. Standartinis sieninių šviestuvų aukštis nuo grindų - 1,30 cm.
Geresnis Atnaujinimas (Išmanusis Valdymas)
Elektros instaliaciją galima atnaujinti ir padaryti daug patogesne nevedžiojant kabelių iš naujo. Šiuolaikinis sprendimas - belaidė namų valdymo sistema, tokia kaip JUNG Home, kuri gali valdyti praktiškai viską: nuo šviesos jungiklių, šviesos intensyvumo reguliatorių, kištukinių lizdų, termostatų, žaliuzių iki arbatinuko ar televizoriaus. Tai sistema, kurioje vietoje tradicinių jungiklių, rozečių ir kitų prietaisų naudojami elektroniniai jungikliai, rozetės, termostatai ir kiti valdymo prietaisai.
Atnaujinant elektros instaliaciją tereikia senus jungiklius ir rozetes pakeisti valdomais per Bluetooth Mesh ryšį. JUNG Home suteikia galimybę du (ar daugiau) jungiklių sujungti kartu belaidžiu būdu, leidžia padaryti valdymą iš kelių vietų, netempiant jokių papildomų laidų ir nedarant statybinių darbų, kurie ir užtrunka, ir kainuoja. Visas elektros instaliacijos prietaisų valdymas vyksta per vietinį belaidį Bluetooth Mesh ryšį, kuriam nereikalingas nei internetas, nei serveris. Prietaisai veikia patalpų viduje, iki 30 m atstumu, montavimui reikalinga įprastinė 230 V elektros instaliacija ir kartu su prietaisu komplektuojamas kabelis bei sieninis montavimo lizdas. Elektros skydelyje nieko keisti nereikia.
JUNG Home jungikliai, kištukiniai lizdai, termostatai, judesio davikliai, žaliuzių, garažo vartų pakėlimo ir nuleidimo, durų ir vartų atidarymo, kiemo apšvietimo jungikliai visiškai nesiskiria nuo klasikinių ir visiems įprastų JUNG ar kito gamintojo rozečių ir jungiklių, išskyrus šviesos diodą dešinėje, kuris užsidega signalo priėmimo ir išsiuntimo metu. Signalas perduodamas pakopiniu principu - nuo vieno prietaiso antram, trečiam ir t.t. Galimas valdymas ir konfigūravimas ekrane, pritvirtintame ant sienos, bet patogiausias - per programėlę telefone. JUNG Home sistemos montavimas yra toks pat, kaip ir įprastinės 230 voltų elektros instaliacijos, kištukiniams lizdams rekomenduojama naudoti 60 mm gylio instaliacines montavimo dėžutes. Jeigu keičiant seną instaliaciją nauja JUNG Home neužtenka dėžutės gylio, galima naudoti padidinto aukščio rėmelį. JUNG Home skirta ne tik elektros instaliacijos atnaujinimui, bet ir papildymui šiuolaikinėmis funkcijomis, nes galimas labai įvairus valdymas ir parametrų reguliavimas per Bluetooth Mesh, integracija su valdymu balsu per Alexa ar Google Home, per IoT debesį su Samsung SmartThings tinklo gaminiais arba per nepriklausomą debesį, pvz., Mediola IQONTROL.
Kas Gali Atlikti Elektros Instaliacijos Darbus?
Išvedžioti ir keisti elektros instaliaciją būtinai turi profesionalas, turintis atitinkamą kvalifikaciją ir prisiimantis atsakomybę. Pagal elektros įrenginių įrengimo taisykles, paprastas buitinis vartotojas gali dirbti tik esant saugiai įtampai (iki 50 voltų). Jei buities vartotojas lenda prie 230 voltų arba aukštesnės įtampos, jis tų darbų atlikti tiesiog negali.
Kęstutis Skystimas paaiškina, kad vienintelis saugus dalykas, kurį gali atlikti paprastas žmogus, yra lemputės pakeitimas. Montuoti naują šviestuvą, keisti rozetes ar jungiklius turi profesionalas, žinantis žymėjimus ir darbų saugos reikalavimus.
Mindaugas Lizūnas pabrėžia, kad žmonės, kurie nežino elementarių reikalavimų ir darbų saugos, prie elektros lysti negali, nes pasekmės gali būti tragiškos. Įvykus nelaimei, pvz., gaisrui dėl netinkamai atliktų elektros darbų, draudimas gali negalioti, o atsakomybė tektų pačiam asmeniui. Geriausia yra kviesti elektriką, kuris žino, kaip ir ką daryti.
Kaip Atnaujinami Jungikliai ir Rozetės?
Susidėvėję jungikliai ir rozetės ne tik gadina bendrą interjero vaizdą, bet ir gali kelti pavojų saugumui. Todėl atnaujinant namus verta skirti dėmesį šioms smulkioms, bet labai svarbioms detalėms. Jungikliai ir kištukiniai lizdai jau seniai nebėra tik praktiški elektros prietaisai; jie tapo svarbia interjero dizaino dalimi. Šiuolaikiniai vartotojai vis dažniau jungiklius vertina ne tik dėl jų funkcionalumo, bet ir dėl estetikos.
„JUNG rozetės“, pasižyminčios išskirtine kokybe ir dizaino įvairove, yra puikus pasirinkimas tiems, kas nori suderinti grožį su praktiškumu. JUNG rozetės siūlo platų spalvų ir medžiagų asortimentą, tinkantį bet kokiam interjero stiliui - nuo modernaus minimalizmo iki klasikinės elegancijos. Pavyzdžiui, galima rinktis matinius paviršius, kurie idealiai dera prie šiuolaikinių sienų dažų, ar prabangius žalvario ir stiklo elementus, kurie suteikia kambariui išskirtinumo. Svarbu ir tai, kad kokybiški jungikliai tarnauja dešimtmečius, todėl investicija į patikimus gaminius atsiperka su kaupu. Specialistai rekomenduoja rinktis spalvas, kurios derėtų prie bendro kambario dizaino.
Vienas iš dažniausių iššūkių - nepakankamas kištukinių lizdų skaičius. Per mažai rozečių priverčia naudoti prailgintuvus, kurie ne tik gadina interjero vaizdą, bet ir sukelia netvarką bei renka dulkes. Specialistai pataria įrengti daugiau rozečių, ypač tose patalpose, kur naudojama daug elektronikos - virtuvėje, svetainėje ar darbo kambaryje. Puikus sprendimas - kelių sekcijų kištukiniai lizdai, leidžiantys prijungti kelis prietaisus vienu metu. Kištukinių lizdų aukštis taip pat yra svarbus. Pastaruoju metu populiarėja lizdai, įrengti arčiau grindų. Jie mažiau matomi ir nesudaro vizualinio chaoso, todėl kambarys atrodo tvarkingesnis ir šiuolaikiškesnis. Nors išsirinkti jungiklius ir rozetes galima savarankiškai, jų montavimas reikalauja profesionalumo. Montuojant elektros instaliacijos elementus svarbiausia yra saugumas. Jeigu neturite patirties ar tinkamų įrankių, kreipkitės į profesionalų elektriką. Jis užtikrins, kad jungikliai ir rozetės būtų sumontuoti saugiai, tinkamai ir laikantis visų reikalavimų.
Dažnai Užduodami Klausimai Apie Elektros Instaliaciją
Šiame skyriuje atsakoma į dažniausiai užduodamus klausimus, susijusius su elektros instaliacija ir jos atnaujinimu, remiantis pateiktu juodraščiu.
Apsaugos ir Saugumas
- Nuotėkio relė ir automatinis jungiklis: Nuotėkio relė atlieka tik nuotėkio srovės apsaugos funkciją ir neapsaugo nuo perkrovos ir trumpo jungimo. Todėl į tas atšakas papildomai prieš reles reikia jungti ir automatus.
- Įžeminimo kontūras garažui: Nuo namo iki garažo, esant 60 m ilgio kabeliui, reikalingas atskiras įžeminimo kontūras. Jis jungiamas prie įžeminimo šynos garažo elektros spintoje.
- Kabelio tipas medinėje palėpėje: Vedžiojant elektros instaliaciją medinėje palėpėje, tai yra stogo šlaituose, rengiant apšvietimą, rekomenduojamas metalinis gofras. Laidus su triguba izoliacija taip pat galima naudoti, tačiau saugumo sumetimais metalinis gofras yra patikimesnis mediniuose statiniuose.
- Laidų pravestimas vonioje: Elektros laidus vonioje pravesti šalia šalto vandens vamzdžio ir toliau - po vonia, grindyse į kitą patalpos pusę, galima, tačiau būtina laikytis griežtų saugumo reikalavimų, naudoti drėgmei atsparius kabelius ir įrengti nuotėkio relę.
Kabelių ir Elektros Instaliacijos Montavimas
- Elektros kabelių vedimas kameroms ir lauko šviestuvams: Vedimas po namo stogu viduje (po biria vata) gali būti nesaugu dėl galimo perkaitimo ar mechaninių pažeidimų. Geriau išvesti į pakalimą ir pagal perimetrą vesti laidus, naudojant tam skirtus vamzdžius ar kanalus, atitinkančius saugumo reikalavimus.
- Kabelių pravestimas per GKP pertvaras: Pravesti elektros kabelius per sumontuotas GKP pertvaras (jų vidumi, kur trukdo profiliai, stiklo vata) galima, tačiau reikia atidžiai planuoti, kad būtų išvengta profilių pažeidimų ir užtikrinta saugi izoliacija. Gali prireikti specialių įrankių ir technikų.

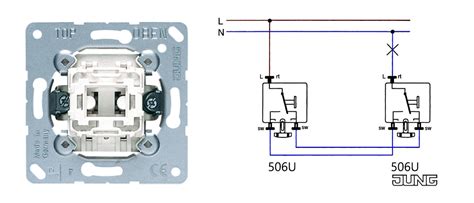

- Dimeris su paprastais jungikliais: Miegamajame, kur išvedžioti dubliuojantys laidai nuo pagrindinio šviesos jungiklio iki prie miegamojo lovos esančių jungiklių, galima dėti vietoje pagrindinio jungiklio LED šviestuvų dimerį, o prie lovos palikti paprastus jungiklius. Tačiau būtina užtikrinti, kad dimeris būtų suderinamas su LED šviestuvais ir sujungimo schema būtų teisinga.
- Rozečių bloko pajungimas: Keičiant seną rozetę į rozečių bloką (trys kištukiniai lizdai) su įžeminimo laidu, galima sujungti rozetes vedant laidus nuo vienos prie kitos rozetės, tačiau svarbu užtikrinti tinkamą laidų skersmenį, kad būtų išvengta perkrovų, ir gerus kontaktus.
Elektros Įvadas ir Galia
- Kaimyno prisijungimas prie jūsų stulpo: Jei elektros stulpas stovi jūsų žemėje ir teritorija rakinama, kaimynas negali reikalauti įsivesti elektrą nuo šio stulpo be jūsų sutikimo. Kaimyno skydinė privalo būti jo teritorijoje, o prisijungimo sąlygos turi būti aptartos su ESO ir suderintos su jumis.
- Elektros atvedimas per kaimyno sklypą/per kelią: Jei ESO numatė elektros atvedimą iki sklypo nuo el. dėžutės, esančios kaimyno sklypo gale (40 m), reikalingas kaimyno raštiškas sutikimas. Jei yra arčiau esanti dėžutė (15 m) per projektuojamą kelią, galima jungtis prie jos, tačiau reikalingas ESO ir/ar kelio savininko sutikimas, gali prireikti specialių leidimų.
- Kabelio skersmuo į svečių namą: Esant trifaziam įvadui pagrindiniame name ir numatant galingus prietaisus svečių name (oras-oras šildytuvas 3-4kW, vandens šildytuvas 1,8kW, skalbimo mašina 2kW, virdulys ~2kW, šaldytuvas, mikrobangų krosnelė), atvesto 3x2,5 varinio laido gali neužtekti. Rekomenduojama konsultuotis su elektriku dėl tinkamo kabelio skersmens, kad būtų išvengta perkrovos ir perkaitimo.
- Galios didinimas: Norint padidinti elektros galią (pvz., iš 5kW į 18kW šilumos siurbliui ir elektrinei viryklei), sudaroma sutartis su elektros tinklais. Jie pastato dėžutę, o toliau reikia kasti griovį, tiesti kabelį iki namo ir ieškoti elektriko, kuris prijungtų laidus name. Taip pat, jei didinama galia iš vienfazės 3kW į trifazę 7kW, ESO turi įvertinti paraišką ir pateikti konkrečią sutartį. Jei turima vienfazė 3kW ir norima trifazės 12kW, būtina keisti įvadinį kabelį į 5 gyslų.
- Statybinės dėžutės įrengimas: Statybinę dėžutę galima pasidaryti pačiam, tačiau ji turi atitikti nustatytus reikalavimus ir turi būti patikrinta ESO specialistų. Dokumentus reikia ruošti pagal ESO nustatytą tvarką. Preliminariai ESO patvirtina per tam tikrą laiką, o naudotis elektra galima po priėmimo akto.
- Elektros stulpų demontavimas: Jei ESO teigia, kad atramos nėra jų nuosavybė, o stulpai yra aukšti ir prie pat namo, reikėtų kreiptis į vietos savivaldybę ar kitas atsakingas institucijas, kad būtų išsiaiškinta jų nuosavybė ir galimas demontavimas.
- Elektros skaitiklio iškėlimas: Skaitiklio iškėlimas į lauką yra gyventojo atsakomybė ir išlaidos. Dėžę ir kabelius reikia nusipirkti, o darbus atlieka kvalifikuoti elektrikai.
- Laido keitimas į boilerį: Jei pajungus įžeminimą išmeta nuotėkio relė, tai gali reikšti nuotėkį pačiame boileryje, neteisingai pajungtą įžeminimą arba nuotėkio relės gedimą. Būtina kreiptis į kvalifikuotą elektriką.
- Laido tiessimas po žeme kolektyviniame sode: Nuo stulpo į namuką elektros laidą, einantį oru, perkelti ir nutiesti po žeme (1 m griovyje su atitinkamu kabeliu) galima, tačiau būtina gauti ESO leidimą ir laikytis techninių reikalavimų, net jei stulpas valstybinėje žemėje.
- Elektros įvedimas į žemės ūkio paskirties sklypą: Į žemės ūkio paskirties sklypą elektrą galima įsivesti tiek laikinam, tiek nuolatiniam naudojimui. Dėl leidimų ir reikalavimų reikia kreiptis į ESO, pateikiant sklypo paskirties ir planuojamų statinių informaciją.
- Aukštos įtampos elektros linijos įleidimas į žemę: Dėl aukštos įtampos elektros linijos perkėlimo į žemę per sklypą ir apsaugos zonos sumažinimo reikia kreiptis į ESO. Jie gali įvertinti galimybes ir pateikti techninius bei finansinius pasiūlymus.
- Alternatyvūs elektros gavimo būdai: Be ESO, naujai pastatytam supaprastintos statybos nameliui elektrą galima gauti naudojant saulės energijos sistemas (saulės baterijos) arba generatorius, priklausomai nuo poreikių ir galimybių.
- Trifazio įvado iš trijų vienpolių automatų: Elektrikas, pajungęs trifazį iš trijų skirtingų vienpolių automatų, gali tai padaryti teisingai, tačiau tripolis automatas yra efektyvesnis ir užtikrina sinchronizuotą atjungimą visoms fazėms gedimo atveju.
