Priekabos rozetės (elektros lizdo) pajungimas automobilyje

Anksčiau automobilio savininkai, norėdami tempti priekabą, turėdavo vežti transporto priemonę į autoservisą, kad specialistai sumontuotų priekabos kablį. Šiandien daugelio serijinės gamybos automobilių gamintojai gamykloje numato, kur ir kaip bus tvirtinamas priekabos kablys, jei to pageidauja klientas. Tai žymiai supaprastina montavimo procesą, ir dažnai kabliai automobiliams gali būti sumontuojami savarankiškai. Šis straipsnis skirtas išsamiai apžvelgti, kaip saugiai ir teisingai atlikti šį procesą, atsižvelgiant į skirtingus automobilių modelius, priekabų tipus ir galimus pavojus.

Parengiamieji darbai ir saugumo priemonės

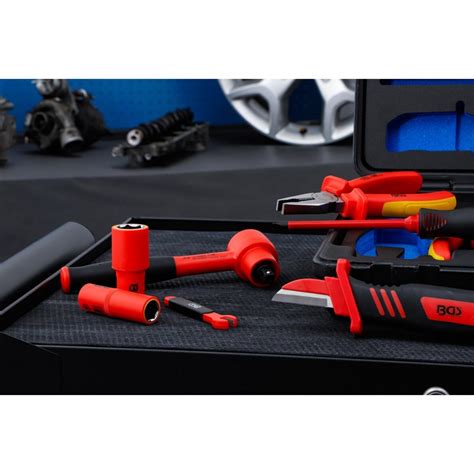

Prieš pradedant bet kokius darbus su automobilio elektros sistema, būtina užtikrinti saugumą. Pirmas žingsnis - atjungti automobilio akumuliatorių (paprastai pakanka atjungti neigiamą (-) gnybtą), kad būtų išvengta trumpųjų jungimų ir elektros smūgių. Rekomenduojama naudoti apsaugines pirštines ir akinius. Įsitikinkite, kad turite tinkamus įrankius, tokius kaip laidų nuėmikliai, replės, atsuktuvas ir multimetras. Užtikrinkite gerą apšvietimą, kad aiškiai matytumėte, ką darote. Turėkite bent jau bazinį supratimą apie automobilio elektros grandines ir priekabos rozetės jungimo schemą.

Prieš pradedant darbus, įsitikinkite, kad jūsų įsigytas priekabos kablys (farkopas) tinka jūsų automobiliui. Prieš pradedant darbus, būtinai perskaitykite instrukciją, ypač jei neturite analogiško darbo patirties, bei apžiūrėkite vietą, kurioje bus montuojamas vilkimo kablys. Nemontuokite priekabos kablio, jei matote, jog tvirtinimo vietos pažeistos korozijos arba turi mechaninių pažeidimų (pavyzdžiui, likusių po eismo įvykio).

Prieš pradedant kablio montavimo darbus, svarbu atlikti keletą parengiamųjų žingsnių: Pirmiausia, patikrinkite savo automobilio techninius duomenis. Dokumentuose turi būti nurodyta maksimali leistina priekabos masė ir vertikali apkrova kabliui. Šios vertės yra kritiškai svarbios, nes viršijus jas, galite sugadinti automobilį arba sukelti pavojingas situacijas kelyje. Taip pat įsitikinkite, kad jūsų automobilio modelis išvis yra tinkamas kabliui montuoti. Kai kurie modeliai dėl konstrukcijos ypatybių gali būti netinkami.

Priekabos rozetės tipai ir jungimo schemos

Dažniausiai naudojami du priekabų rozečių tipai: 7-ių kontaktų ir 13-os kontaktų. Kiekvienas tipas turi savo jungimo schemą, kurią būtina žinoti, norint teisingai prijungti rozetę prie automobilio.

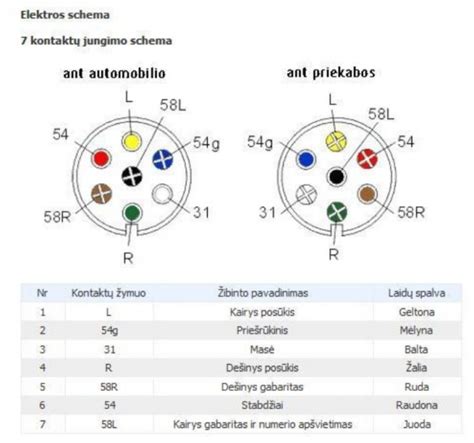

7-ių kontaktų rozetė

Ši rozetė dažniausiai naudojama senesnėms priekaboms ir atlieka pagrindines funkcijas: posūkius, stabdžių žibintus, gabaritinius žibintus ir masę. Jungimo schema yra tokia:

• 1 (L) - Kairysis posūkis: Paprastai geltonas laidas.
• 2 (54G) - Priešrūkinis žibintas: Paprastai mėlynas laidas (kai kuriuose automobiliuose nenaudojamas).
• 3 (31) - Masė: Paprastai baltas laidas.
• 4 (R) - Dešinysis posūkis: Paprastai žalias laidas.
• 5 (58R) - Dešinysis gabaritinis žibintas: Paprastai rudas laidas.
• 6 (54) - Stabdžių žibintai: Paprastai raudonas laidas.
• 7 (58L) - Kairysis gabaritinis žibintas: Paprastai juodas laidas.

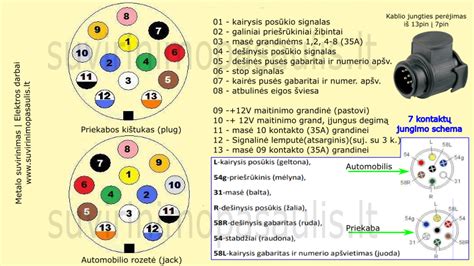

13-os kontaktų rozetė

Ši rozetė naudojama naujesnėms priekaboms ir suteikia daugiau funkcionalumo, pavyzdžiui, atbulinės eigos žibintą, pastovų maitinimą ir akumuliatoriaus įkrovimą. Jungimo schema yra sudėtingesnė:

• 1 (L) - Kairysis posūkis: Paprastai geltonas laidas.
• 2 (54G) - Priešrūkinis žibintas: Paprastai mėlynas laidas.
• 3 (31) - Masė (1-8 kontaktams): Paprastai baltas laidas.
• 4 (R) - Dešinysis posūkis: Paprastai žalias laidas.
• 5 (58R) - Dešinysis gabaritinis žibintas: Paprastai rudas laidas.
• 6 (54) - Stabdžių žibintai: Paprastai raudonas laidas.
• 7 (58L) - Kairysis gabaritinis žibintas: Paprastai juodas laidas.
• 8 (IR) - Atbulinės eigos žibintas: Paprastai rožinis laidas.
• 9 (SB) - Pastovus maitinimas (+): Paprastai mėlynai raudonas laidas.
• 10 (LB) - Įkrovimo laidas (+): Paprastai oranžinis laidas.
• 11 (31) - Masė (10 kontaktui): Paprastai baltas laidas.
• 12 - Nenaudojamas: Dažniausiai nenaudojamas.
• 13 (31) - Masė (9 kontaktui): Paprastai baltas laidas.

Svarbu: Laido spalvos gali skirtis priklausomai nuo gamintojo. Visada patikrinkite konkretaus automobilio ir priekabos gamintojo dokumentaciją.

Pajungimo procesas žingsnis po žingsnio

Pajungimo procesas reikalauja kruopštumo ir atidumo. Laikydamiesi šių žingsnių, galėsite teisingai pajungti priekabos rozetę:

1. Atsijungimas nuo maitinimo šaltinio: Atjunkite automobilio akumuliatorių.
2. Rozetės montavimas: Pritvirtinkite rozetę prie automobilio kablio arba specialios tvirtinimo vietos.
3. Laidų identifikavimas: Identifikuokite automobilio žibintų laidus. Tai galite padaryti naudodami multimetrą arba automobilio elektros schemą.
4. Laidų sujungimas: Naudodami laidų nuėmiklius, nuimkite izoliaciją nuo automobilio ir rozetės laidų. Sujunkite laidus pagal atitinkamą jungimo schemą. Sujungimui naudokite specialias jungtis, litavimą arba kitas patikimas jungimo priemones.
5. Izoliacija: Izoliuokite kiekvieną sujungimą izoliacine juosta arba termokemšėmis, kad išvengtumėte trumpųjų jungimų ir korozijos.
6. Patikrinimas: Prijunkite akumuliatorių ir patikrinkite, ar visi priekabos žibintai veikia teisingai (posūkiai, stabdžių žibintai, gabaritiniai žibintai, atbulinės eigos žibintas, jei toks yra).
7. Papildomi patikrinimai: Patikrinkite, ar nėra trumpųjų jungimų. Taip pat patikrinkite, ar laidai nėra įtempti ir ar jie netrina į aštrius paviršius.

Jei automobilio kablio montavimui būtina nuimti bamperį, nuo to ir pradėkite. Nuimtą bamperį atsargiai padėkite tokioje vietoje, kur jis netrukdys darbui. Atkreipkite dėmesį į tai, jog dažytas automobilio bamperis gali susibraižyti, todėl nedėkite jo tiesiai ant betoninių grindų, po juo patieskite paminkštintą apsauginį sluoksnį.

Kuomet tvirtinimo taškai paruošti, įstatykite auto kablys jam skirtoje vietoje. Kad kablys laikytųsi savo vietoje, galima jį paremti keletu spaustuvėlių ar atramomis. Prieš užfiksuojant automobilio kablį jo vietoje, kruopščiai nuvalykite visus nešvarumus ir kelio dulkes nuo vietų greta tvirtinimo taškų, tai gali sutrukdyti tinkamai priveržti kablį arba ateityje jį atlaisvinti. Kai tvirtinimo taškai nuvalyti, priveržkite priekabos kablį varžtais iš vilkimo kablio komplekto. Tvirtinant kablius automobiliams, būtina naudoti poveržles nuo savaiminio atsisukimo apsaugotas veržles su plastiku.

Nepriklausomai nuo to, ar bus montuojamas elektroninis priekabos modulis, ar tiesiogiai jungiama priekabos rozetė, atliekant elektrinės dalies pajungimą svarbu rasti vietas laidams pravesti bei paslėpti, ir tai atlikti teisingai, saugiai bei hermetiškai. Jei yra galimybė, atveskite priekabos rozetės laidus į automobilio bagažinę per jau esančią ertmę - negręžkite naujos skylės, nes pažeidus antikorozinę dangą, ji gali tapti korozijos židiniu. Laidų sujungimui susukite nužievintus laidus kartu ir sulituokite, po to tvirtai apvyniokite kokybiška plastikine izoliacine juosta. Naudokite tik kokybišką izoliacinę juostą, nes nepatikimas produktas gali atšokti nuo drėgmės ar esant žemai temperatūrai, tokiu atveju gali kilti trumpojo jungimo grėsmė.

Sudėtingesnių sistemų pajungimas: CAN-BUS moduliai

Naujesniuose automobiliuose dažnai naudojama CAN-BUS (Controller Area Network) sistema, kuri valdo automobilio elektros įrangą. Tokiu atveju, norint prijungti priekabos rozetę, reikalingas specialus CAN-BUS modulis. Šis modulis leidžia saugiai prisijungti prie automobilio elektros sistemos ir išvengti klaidų ar gedimų. CAN-BUS moduliai paprastai turi savo instrukcijas, kurių reikia laikytis. Svarbu pasirinkti modulį, kuris yra suderinamas su konkrečiu automobilio modeliu ir priekabos rozetės tipu.

Daugumoje naujesnių automobilių prisijungti tiesiogiai prie žibintų laidų negalima, mat galiniai žibintai naujesniuose automobiliuose valdomi automobilio kompiuterio, kuris, pamatęs padidėjusį elektros srovės suvartojimą žibintuose, užfiksuos tai kaip elektros gedimą. Naujesniuose automobiliuose ši problema sprendžiama montuojant papildomą kablio modulį, kuris nenaudoja automobilio žibintams perduodamos elektros srovės priekabos žibintams užmaitinti. Panaudojus tokį elektrinį kablio modulį, automobilio galiniams žibintams perduodama elektros srovė veiks tik kaip signalas - trigeris, sužadinantis visiškai kitą grandinę, kuria bus užmaitinami žibintai priekaboje, taigi nebus sukurta papildoma apkrova automobilio žibintų grandinėje.

Pirmiausia suraskite angą bagažinės skyriaus dugne, kad prijungtumėte laidus prie priekabos elektros lizdo. Jei angos pravesti laidams nerasite, teks ją išgręžti. Prijunkite priekabos šviesų modulį prie elektros srovės ir galinių automobilio žibintų pagal gamintojo instrukciją. Patį modulį sumontuokite vietoje, kur jis bus apsaugotas nuo drėgmės, nes drėgmė ir elektronika yra du nesuderinami dalykai.

Dažniausios klaidos ir kaip jų išvengti

• Neteisingas laidų sujungimas: Visada patikrinkite jungimo schemą ir įsitikinkite, kad laidai sujungti teisingai.
• Nepakankama izoliacija: Užtikrinkite, kad visi sujungimai būtų tinkamai izoliuoti, kad išvengtumėte trumpųjų jungimų.
• Netinkami įrankiai: Naudokite tik tinkamus įrankius, kad nesugadintumėte laidų ar kitų automobilio dalių.
• Ignoravimas CAN-BUS sistemos: Jei automobilis turi CAN-BUS sistemą, nenaudokite paprastų laidų sujungimo metodų. Naudokite CAN-BUS modulį.
• Nepatikrinimas po pajungimo: Prieš pradedant naudoti priekabą, patikrinkite, ar visi žibintai veikia teisingai.

Problemų šalinimas

Jei po pajungimo pastebėjote problemų, pavyzdžiui, neveikia žibintai arba atsiranda klaidos pranešimai, patikrinkite šiuos dalykus:

• Saugiklius: Patikrinkite automobilio saugiklius, susijusius su žibintais ir priekabos rozete.
• Laidų sujungimus: Patikrinkite, ar visi laidai yra tinkamai sujungti ir izoliuoti.
• Masės kontaktą: Patikrinkite, ar masės kontaktas yra geras.
• CAN-BUS modulį: Jei naudojate CAN-BUS modulį, patikrinkite, ar jis veikia teisingai ir ar yra suderinamas su automobiliu.

Alternatyvūs sprendimai: profesionalų pagalba

Jei nesate tikri dėl savo gebėjimų arba neturite reikiamų įrankių, geriausia kreiptis į profesionalų elektriką arba autoservisą. Jie galės saugiai ir teisingai pajungti priekabos rozetę, užtikrindami, kad viskas veiks tinkamai ir nebus pažeista automobilio elektros sistema. Automobilio kablio sumontuoti kieme nepavyks, arba mažų mažiausiai bus labai nepatogu. Darbus atlikti patogiausia ant keltuvo arba duobės.

Priekabos kablių tipai

Priekabos kablys - tai mechanizmas, naudojamas automobiliui ir priekabai sukabinti. Kabliai automobiliams gaminami daugumai šiuolaikinių automobilių, netgi mažiesiems miestų automobiliukams. Kabliai automobiliams tvirtinami prie automobilio rėmo ar kėbulo konstrukcijų specialiai tam numatytose vietose - specialiuose tvirtinimo taškuose, numatytuose priekabos kablio tvirtinimui automobilyje; paprastai tokie numatyti automobilio kabliui tvirtinimo taškai, kol nenaudojami, uždengiami specialiais dangteliais, apsaugant nuo korozijos ir purvo patekimo. Nors ir neatrodo, jog auto kabliai būtų labai sudėtingi inžineriniai mechanizmai, tačiau būtina žinoti, jog savadarbį kablį ne tik nesaugu naudoti, su tokiu auto kabliu nepavyks praeiti ir techninės apžiūros.

Dažniausiai automobilio kabliai skirstomi į fiksuotus arba nuimamus. Fiksuoti kabliai automobiliams būna dviejų tipų - vientisos suvirintos konstrukcijos arba dažnesnis variantas - tvirtinami varžtais. Tokie automobilių kabliai susideda iš dviejų dalių - specialaus kronšteino, kuris užtikrina patikimą automobilio kablio fiksavimą ir vilkimo jėgos tolygų pasiskirstymą automobilio kėbulo ar rėmo konstrukcijoje, ir sukabinimo kablio, už kurio kabinama priekabos sukabinimo spyna. Šios dvi kablio dalys tarp savęs sujungiamos varžtais. Fiksuoti kabliai automobiliams yra patikimesni ir ilgaamžiškesni nei kiti, tokie automobilių kabliai dažniausiai tarnauja ne trumpiau nei pats automobilis. Tačiau tokie automobilių kabliai turi trūkumą - juos nėra taip lengva nuimti.

Nuimami automobilių kabliai tvirtinami specialia užsifiksuojančia spyna, o patį kablį, kyšantį iš už bamperio, bet kuriuo metu galima be jokio vargo nuimti, tuomet niekas net nepastebės, jog automobilyje sumontuotas priekabos kablys, jis taps nematomas. Flanšiniai automobilio kabliai yra retai sutinkami, nes jų įrengimui reikalinga speciali aikštelė automobilyje. Rečiau sutinkami užlenkiami automobilių kabliai, kuriuose sukabinimo kablys nusiima, o užsilenkia už bamperio. Taip pat kartais sutinkami ir elektriniai kabliai automobiliams, kurie valdomi elektros varikliu ir už bamperio paslepiami mygtuku salone.

Priekabos rozetė, skirta priekabą užmaitinti elektros srove ir valdyti priekabos šviesos prietaisus, paprastai parduodama atskirai nuo automobilio kablio. Laidų spalvų reikšmės dažniausiai būna išsamiai aprašytos automobilio kablio montavimo instrukcijose. Automobilio kablio elektrinė įranga tai komplekte esantis kištukinis lizdas su laidais ir specialus priekabos šviesų valdymo modulis. Priekabos rozetė tvirtinama ant kablio tam tikslui numatyto laikiklio varžtais, tuomet priekabos rozetė laidais prijungiama prie specialaus valdymo modulio, o šis - prie automobilio galinių žibintų.

Priekabos rozetė yra standartizuota ir naudojama keletas skirtingų jos variantų. Pirmoji yra septynių gyslų - dažniausiai naudojama ir labiausiai visiems pažįstama. Antroji - trylikos gyslų, dažniausiai naudojama automobiliuose, skirtuose tampyti sunkesnes priekabas - visureigiuose bei krovininėse mašinose. Taip pat būna plokščių jungčių, tokios sutinkamos automobiliuose iš JAV. Jei kada prireiktų vilkti priekabą, kurios kištukas nesutampa su automobilyje sumontuota priekabos rozete - ne bėda, jos keisti nereikės - už keletą eurų galite įsigyti perėjimą, kuriuo sujungsite 7 kontaktų lizdą su 13 kontaktų kištuku ar atvirkščiai.
