Dūmų šalinimo kompensacinio oro vožtuvo pavara su galiniu jungiklio bloku

Dūmų šalinimo kompensacinio oro vožtuvo pavara su galiniu jungiklio bloku yra esminė pramoninės gamybos automatizavimo dalis, ypač pastatų priešgaisrinės saugos sistemose. Šios pavaros skirtos užtikrinti patikimą ir efektyvų vožtuvų valdymą, siekiant sustabdyti ugnies ir dūmų plitimą, užtikrinti evakuaciją ir sumažinti galimus nuostolius gaisro atveju. Jos veikia remdamosi specialiais davikliais, kurie reaguoja į aukštą temperatūrą arba dūmus.

Pavaros veikimo principas ir savybės

Dūmų šalinimo vožtuvų pavaros yra suprojektuotos taip, kad užtikrintų patikimą ir saugų veikimą ekstremaliomis sąlygomis. Viršijus nustatytą sukimo momento diapazoną, pavara užblokuojama, o signalas siunčiamas ta kryptimi, variklis nustoja suktis, taip apsaugodamas vožtuvą, pavaros pavaros dalį ir variklį. Tai yra svarbi apsaugos funkcija, padedanti išvengti gedimų ir prailginanti sistemos tarnavimo laiką.

Žmogaus ir mašinos sąsaja (ŽMS)

Žmogaus ir mašinos sąsajos (ŽMS) LCD ekrane rodoma vožtuvo padėtis, sukimo momentas ir pavaros funkcinė būsena. Informacija pateikiama kinų/anglų kalbomis, skaičiais ir grafika, kas palengvina sistemos stebėjimą ir valdymą. Vietiniame valdymo bloke įmontuotas magnetinio rankenėlės jungiklis leidžia perjungti vietinio ir nuotolinio valdymo pulto būsenas, suteikiant lankstumą sistemos valdymui.

Variklio charakteristikos ir apsauga

Pavaros variklis pasižymi geromis servo charakteristikomis, t. y., dideliu paleidimo sukimo momentu, maža paleidimo srove ir maža sukimosi inerciją. Variklio statoriaus viduje sumontuotas temperatūros jungiklis, apsaugantis nuo perkaitimo. Kai variklis neįprastai perkaista, jungiklis atjungia variklį valdančią grandinę, taip apsaugodamas variklį ir pavarą nuo nudegimo.

Valdymo plokštės reikšmė

Valdymo plokštė yra visos valdymo sistemos šerdis. Ji koordinuoja ir efektyviai veikia įvairiose aplinkose, slopindama įvairius išorinius trukdžius ir normaliai veikdama tam tikroje elektromagnetinėje aplinkoje. Tai sumažina pačios elektroninės įrangos elektromagnetinius trukdžius kitai elektroninei įrangai, užtikrinant sistemos stabilumą ir patikimumą.

Pavaros padėties siųstuvas

Pavaros padėties siųstuvas susideda iš padėties jutiklio ir pavaros srovės keitimo grandinės, kurie kartu užtikrina tikslų vožtuvo padėties nustatymą ir informacijos perdavimą į valdymo sistemą.

Pavarų tipai ir jų priežiūra

Pavaros yra nepakeičiama konstrukcija pramoninės gamybos automatizavimo procese. Jos dažnai naudojamos ir yra linkusios sugesti dėl aukštos temperatūros, aukšto slėgio ir rimtų socialinių bei aplinkos problemų, todėl joms reikalinga reguliari priežiūra. Pavaros galia apima elektrinę, pneumatinę ir hidraulinę.

Pneumatinės pavaros

Pneumatinės pavaros yra vienos iš dažniausiai naudojamų pramonėje. Jos naudoja suslėgto oro energiją, kad pakeistų vožtuvo padėtį. Pneumatinės pavaros gali būti suskirstytos į stovo ir krumpliaračio, bei škotų jungo tipus. Pneumatinės pavaros, tokios kaip „Scotch Joke“ oro stūmoklio pavara, yra vožtuvo jungiklio įtaisas, kuris energiją paverčia suslėgtu oru į sukamąjį mechaninį judesį, kad vožtuvas būtų atidarytas ir uždarytas.

Pneumatinės drugelio vožtuvo pavaros reikalauja didesnio sukimo momento, kad atsidarytų iš visiškai uždarytos padėties, siekiant išvengti trinties tarp lizdo ir vožtuvo korpuso.

Pneumatinių pavarų gedimai ir priežiūra

Pneumatinių pavarų gedimai apima užsikimšimus, nuotėkius ir sudegusias valdymo rites. Toliau trumpai analizuojamos techninės priežiūros metodo problemos remiantis šiomis trimis pagrindinėmis sąlygomis:

• Užstrigusi pneumatinė pavara: Būtina išardyti pavarą, patikrinti, ar nėra prilipusių dalių, atlikti analizę ir vėl surinkti.
• Oro nuotėkis: Patikrinkite, ar pneumatinėje pavaroje nėra oro nuotėkio, vožtuvo koto nuotėkio ir ar nepažeista sandarinimo įvorė. Jei ji pažeista, ją reikia laiku pakeisti, nes tai turi tiesioginės įtakos komponento veikimui.
• Pažeistas sandariklis arba nešvarumai stūmoklyje: Patikrinkite, ar stūmoklyje nėra nuotėkio, arba ar stūmoklyje nėra nešvarumų. Tokiu atveju keičiami žiedai ir tepimo dalys.

Ugnies vožtuvai su pavara

Ugnies vožtuvai su pavara, dar žinomi kaip ugnies sklendės su pavara, yra esminiai komponentai priešgaisrinėse sistemose. Jų pagrindinė funkcija - automatiškai uždaryti oro kanalo sekcijas gaisro atveju, taip užkertant kelią ugnies ir dūmų plitimui pastate. Tai leidžia laimėti laiko evakuacijai ir sumažina galimus nuostolius.

Veikimo principas

Ugnies vožtuvai su pavara veikia remdamiesi specialiais davikliais, kurie reaguoja į aukštą temperatūrą arba dūmus. Aptikus pavojų, pavara aktyvuojama ir priverčia vožtuvą užsidaryti. Šie vožtuvai gali būti įvairių tipų, priklausomai nuo jų paskirties ir montavimo vietos.

Tipai ir konstrukcija

Pagal konstrukciją ugnies vožtuvai gali būti:

• Apsauginiai ugnies vožtuvai: skirti uždaryti oro kanalus gaisro metu, neleidžiant ugniai ir dūmams sklisti.
• Dūmų šalinimo vožtuvai: naudojami dūmams šalinti iš patalpų gaisro metu, pagerinant matomumą ir palengvinant evakuaciją.
• Kombinuoti ugnies ir dūmų vožtuvai: atlieka abi funkcijas - stabdo ugnies plitimą ir padeda šalinti dūmus.

Vožtuvai susideda iš korpuso, varčios (arba varčių), ašies ir pavaros. Pavara gali būti elektrinė, termoelektrinė arba mechaninė. Elektrinės pavaros yra dažniausiai naudojamos dėl savo patikimumo ir galimybės integruoti į bendrą pastato valdymo sistemą.

Montavimas ir priežiūra

Ugnies vožtuvų montavimas yra griežtai reglamentuojamas statybos normomis ir priešgaisrinės saugos reikalavimais. Netinkamai sumontuotas vožtuvas gali neatsidaryti arba neuždaryti, taip prarandant savo pagrindinę funkciją. Svarbu užtikrinti, kad montavimo metu nebūtų pažeisti vidiniai mechanizmai ir kad pavara turėtų pakankamai laisvos eigos.

Reguliari priežiūra yra būtina norint užtikrinti vožtuvų patikimumą. Rekomenduojama periodiškai tikrinti vožtuvų veikimą, valyti nuo dulkių ir kitų nešvarumų, kurie gali trukdyti jų funkcionavimui. Taip pat svarbu patikrinti elektros tiekimo grandines ir pavaros būklę.

Reikalavimai ir standartai

Ugnies vožtuvai turi atitikti tarptautinius ir nacionalinius standartus, tokius kaip EN 13501-3, EN 1366-2 ir kt. Šie standartai nustato reikalavimus ugniai atsparumui, sandarumui ir veikimo patikimumui. Sertifikuoti produktai garantuoja aukščiausią saugos lygį.

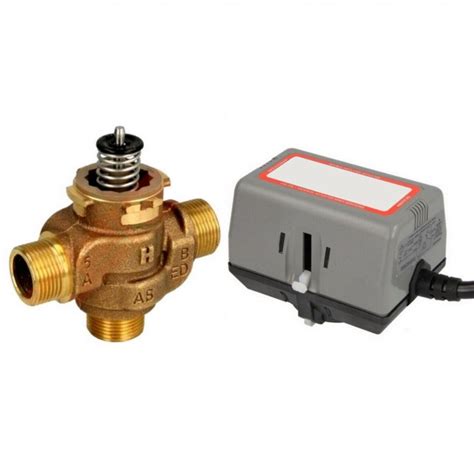

Pavarų valdymas šildymo sistemoms

Pavaros yra nepakeičiamas elementas ir šildymo sistemose. Atidarant ir uždarant šildymo sistemos pavarą galima palaikyti norimą patalpų temperatūrą. Pavara gali būti valdoma pagal katilo, šilumos siurblio ar patalpų temperatūrą. Pavaros gali būti naudojamos tiek grindiniam šildymui, tiek sistemose, kuriose naudojami radiatoriai.

Vožtuvo valdiklis 110 M

Paprasčiausias vožtuvo valdiklis 110 M valdo pavarą, kuri tiekia šilumą į radiatorius ar grindis. Pavara valdoma pagal temperatūros jutiklį, esantį prie valdiklio, taip pat yra galimybė prijungti kambario termostatą. Valdant su kambario termostatu, pavara uždaroma, kai patalpose pasiekiama termostate nustatyta temperatūra (arba pavaros padėtis pakeičiama į tokią, kur mažiau šilumos patenka į patalpas). Temperatūrai nukritus žemiau nustatytos temperatūros, pavara atidaroma ir patalpos vėl šildomos (arba pavaros padėtis pasikeičia į tokią, kur daugiau šilumos paduodama į patalpas). Panašiu principu veikia visi pavarų valdikliai.

Pavarų maitinimas ir valdymas

Dažniausiai pavaros valdikliuose reikia nurodyti per kiek laiko pavara užsidaro/atsidaro. Šis laikas būna nurodytas ant pačios pavaros arba instrukcijoje. Pavaros gali būti tiek 230 V kintamos srovės, tiek 24 V nuolatinės srovės, todėl svarbu atkreipti dėmesį prieš perkant. Jeigu turėsite valdiklį, kuris valdo 230 V pavaras, ir pavara 24 V, tuomet jų kartu naudoti negalėsite.

Katilo valdiklis, valdantis kuro padavimą, ventiliatorių, cirkuliacinius siurblius ir trijų arba keturių krypčių vožtuvą, taip pat veikia panašiu principu. Pavyzdžiui, patalpose pasiekus nustatytą temperatūrą, pavara užsidaro (arba pavaros padėtis pasikeičia taip, kad mažiau karšto vandens paduodama į patalpų šildymo sistemą). Pavarai užsidarius, katile padidėja temperatūra, tuomet sumažinamas paduodamo kuro kiekis ir ventiliatoriaus apsukos. Temperatūrai patalpose sumažėjus, vožtuvas vėl atidaromas ir į patalpas paduodamas karštas vanduo.

Pavarų valdikliai grindiniam šildymui

Valdikliai grindiniam šildymui leidžia prijungti iki 4 arba iki 8 pavarų (priklausomai nuo modelio) ir iki 4 arba iki 8 termostatų. Tai suteikia galimybę kiekviename kambaryje pasirinkti skirtingas temperatūras. Arba su vienu kambario termostatu valdyti kelias pavaras ir šildymo zonas. Tai modernus sprendimas, leidžiantis pasiekti ir palaikyti hidraulinį balansą kiekvienoje šildymo sistemoje.

AB-QM sukuria pastovų šildymo komfortą pastate nepriklausomai nuo sistemos slėgio svyravimų. Sumontavus automatinį balansinį ir reguliuojantį ventilį, srauto nustatymas tampa greitas, lengvas, tikslus. AB-QM ventilis gali reguliuoti temperatūrą, esant mažoms apkrovoms, ir stabiliai veikia visame diapazone. Visus galimus slėgio skirtumo pokyčius koreguoja slėgio reguliatorius. Visuomet tinkamas srautas, tad iš galutinių vartotojų skundų nesulaukiama. Kadangi AB ventiliai atlieka dvi funkcijas - balansavimą ir reguliavimą, tai montavimo išlaidos sumažėja perpus. Ventilis gerai veikia netgi tada, kai montavimas nėra pilnai užbaigtas. Nereikia skaičiuoti ventilio įtakos.

AB-QM automatiškai užtikrina reikiamą srautą kiekvienam VK moduliui ir taip supaprastina hidraulinį balansavimą sistemoje. Kadangi ventilyje yra įrengtas slėgio skirtumo reguliatorius, ventilio įtaka visada bus 100%, o tai reiškia, kad dalinė sistemos apkrova neįtakos temperatūros reguliavimo, kaip tai vyksta įprastiniuose reguliuojamuose ventiliuose. Sumontavus AB-QM ventilius, visa sistema suskirstoma į nepriklausomų reguliavimo kontūrų zonas, kurios viena kitos neįtakoja. Srautą nustatyti labai paprasta: tiesiog AB-QM ventilyje nustatykite reikiamą srautą VK moduliui. Nereikia specialaus metodo visos sistemos subalansavimui. Taip sutaupoma daug darbo valandų. Be to viename ventilio korpuse apjungus kelias funkcijas, reikės mažiau ventilių ir montavimo darbų.

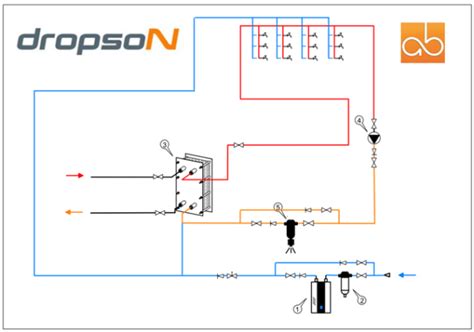

AB-QM ventilio veikimo principas vienvamzdėje šildymo sistemoje

Vienvamzdėje šildymo sistemoje AB-QM ventilis gali būti naudojamas kaip automatinis srauto reguliatorius kiekviename stove.

1. Slėgio perkryčio reguliatorius palaiko pastovų slėgio perkrytį reguliavimo ventilyje. Membranoje slėgio perkrytį (p2-p3) kompensuoja spyruoklės jėga.
2. Reguliuojančio ventilio charakteristika yra tiesinė. Ji charakterizuoja eigos apribojimo funkciją, kuri leidžia nustatyti Kv vertę. Eigos apribojimo pakeitimas atliekamas, kilnojant blokavimo mechanizmą ir pasukant ventilio viršų į norimą padėtį, kuri skalėje pažymėta procentais.

Matavimo funkcija

AB-QM (DN 10-32) turi matavimo antgalius, kurie leidžia išmatuoti slėgio skirtumą (p2-p3) reguliavimo ventilyje, o AB-QM (DN 40-100) išmatuoja skirtumą tarp p1 ir p3. Jei slėgio skirtumas viršija tam tikrą reikšmę, tai reiškia, kad slėgio perkryčio reguliatorius veikia ir atliekama srauto ribojimo funkcija. Matavimo funkcija gali būti naudojama patikrinti, ar yra pakankamas slėgio skirtumas, tokiu būdu patikrinant srautą. Ši funkcija taip pat gali būti naudojama siurblio kuriamo slėgio dydžio optimizavimui.

AB-QM (DN 40-250) matavimas atliekamas tarp p1 ir p3. Jei slėgio perkrytis viršija tam tikrą reikšmę, vadinasi, slėgio perkryčio reguliatorius veikia ir srauto ribojimo funkcija yra atliekama. Optimalus taškas surandamas toje vietoje, kur nustoja galioti proporcija tarp siurblio sukurto slėgio ir išmatuoto slėgio perkryčio.

Pradinio nustatymo skalė rodo reikšmes nuo 100% (pilnas srautas) iki 0% (ventilis uždarytas). Jei turime ventilį DN 15, tai maksimalus srautas bus lygus 450 l/val. = 100% t.y. pradinis nustatymas. Norint nustatyti 270 l/val. Rekomenduojamas pradinis srauto nustatymas nuo 20% iki 100%. AB-QM ventilis yra vienos krypties, tai reiškia, kad jis veikia, kai rodyklė ant ventilio korpuso sutampa su srauto judėjimo kryptimi.

Nuotėkio lygio reikalavimai
