Diferencialo perdavimo sistemos Mercedes-Benz automobiliuose

Įvadas į automobilio perdavimo sistemą ir diferencialo vaidmenį

Automobilio važiuoklė yra viena iš svarbiausių sistemų, užtikrinančių komfortą, saugumą ir efektyvumą vairuojant. Viena iš kritinių dalių, tiesiogiai įtakojančių važiuoklės veikimą, yra kardaninis velenas. Kardaninio veleno įtaka automobilio važiuoklei ir bendrai dinamikai yra didelė, todėl svarbu suprasti, kaip jis veikia, kokie yra pagrindiniai nesuderinamumo ženklai ir kaip suderinti kardaninį veleną su kitomis automobilio dalimis, siekiant optimalios veiklos.

Kardaninis velenas yra viena svarbiausių automobilio dalių, kuri užtikrina sklandų ir efektyvų variklio galingumo perdavimą ratams. Jis jungia transmisiją su diferencialu, perduodamas sukimo momentą, kuris leidžia automobiliui judėti. Automobilio važiuoklė susideda iš daugelio komponentų, kurie kartu užtikrina stabilumą, manevringumą ir komfortą.

Perdavimo sistema: komponentai ir veikimo principai

Perdavimo sistema yra esminė automobilio mechanizmo dalis, kuri perduoda variklio sukimo momentą į varančiuosius ratus. Ši sistema užtikrina, kad automobilis galėtų judėti efektyviai ir ekonomiškai. Perdavimo sistema sudaryta iš kelių svarbių komponentų, kurie kartu užtikrina sklandų variklio ir ratų darbą.

Perdavimo sistema, taip pat vadinama transmisija, yra mechanizmų rinkinys, skirtas perduoti variklio sukimo momentą ratams. Pagrindinė šios sistemos funkcija - pakeisti variklio galią ir jėgą, kad automobilis galėtų judėti norima kryptimi ir greičiu.

Pagrindiniai perdavimo sistemos komponentai

Perdavimo sistema sudaryta iš kelių esminių komponentų, kurių kiekvienas atlieka svarbią funkciją, kad užtikrintų tinkamą automobilio veikimą.

1. Sankaba yra viena iš svarbiausių perdavimo sistemos dalių, kuri jungia variklį su pavarų dėže ir leidžia vairuotojui atjungti arba sujungti variklio galią su transmisija. Sankaba leidžia vairuotojui keisti pavaras ir perjungti variklio galią į ratus be pertrūkių.

2. Pavarų dėžė yra esminis perdavimo sistemos komponentas, atsakingas už variklio galios ir sukimo momento transformavimą į tinkamą greitį ir jėgą, priklausomai nuo vairavimo sąlygų. Pavarų dėžė turi kelias pavaras (pvz., pirmoji, antroji, trečioji pavara ir atbulinė pavara), kurios reguliuoja sukimo momentą ir greitį.

3. Kardaninis velenas (taip pat vadinamas transmisijos velenu) yra mechaninis komponentas, kuris perduoda sukimo momentą iš pavarų dėžės į diferencialą. Kardaninis velenas dažniausiai naudojamas galinių varančiųjų ratų transporto priemonėse.

4. Diferencialas yra mechanizmas, kuris leidžia ratams suktis skirtingais greičiais, kai automobilis suka arba važiuoja nelygiu keliu. Jis taip pat padeda paskirstyti variklio galią tarp priekinių ir galinių ratų (jei transporto priemonė turi visų varomų ratų sistemą).

5. Pusašiai yra mechaniniai velenai, kurie jungia diferencialą su automobilio ratais. Jie perduoda galią iš diferencialo tiesiai į ratus.

6. Perdavimo dėžė (arba skirstymo dėžė) yra naudojama keturių ratų pavaros (4x4) sistemose.

7. Automatinė pavarų dėžė sistema veikia tik automatinėse pavarų dėžėse. Ji leidžia automatiškai perjungti pavaras, priklausomai nuo variklio greičio ir apkrovos.

Detalus veikimo principas

Perdavimo sistema veikia kaip tarpininkas tarp variklio ir ratų, perduodamas sukimo momentą ir reguliuodamas automobilio greitį bei galią. Kai vairuotojas spaudžia akseleratorių, variklis sukuria galią, kuri perduodama į pavarų dėžę. Pavarų dėžė pritaiko variklio galią pagal automobilio greitį ir apkrovą, perduodama ją į kardaninį veleną arba tiesiai į pusašius.

Štai detalus veikimo principas žingsnis po žingsnio:

1. Variklio generuojamas sukimo momentas: Variklis degina degalus ir orą, sukeldamas stūmoklių judėjimą. Šis judėjimas paverčiamas sukamuoju judesiu alkūninio veleno pagalba.

2. Perdavimas į transmisiją: Alkūninio veleno sukimo momentas perduodamas į transmisiją (arba perdavimo dėžę). Transmisija leidžia keisti sukimo momentą ir greitį, atsižvelgiant į važiavimo sąlygas.

3. Perdavimas į kardano veleną (jei taikoma): Automobiliuose su galiniais arba visais varomaisiais ratais transmisija perduoda sukimo momentą į kardano veleną. Kardano velenas perduoda šį sukimo momentą į diferencialą, kuris dažniausiai yra galinėje ašyje.

4. Diferencialo veikimas: Diferencialas padalina sukimo momentą tarp dviejų pusašių, leidžiant ratams suktis skirtingais greičiais. Tai ypač svarbu posūkiuose, kai vidinis ratas turi įveikti trumpesnį atstumą nei išorinis.

5. Perdavimas į pusašius: Sukimo momentas iš diferencialo perduodamas per pusašius į ratus. Pusašiai tiesiogiai suka ratus, leidžiant automobiliui judėti.

Kardaninis velenas: sandara, tipai ir funkcija

Kardaniniai velenai yra mechaninės detalės, skirtos perduoti sukamąjį momentą esant įvairiems kampams tarp jungiamosios transmisijos sistemos dalių. Kardaninio veleno pagrindinė funkcija - perduoti galią iš vienos transmisijos sistemos dalies į kitą, tuo pačiu kompensuojant transporto priemonės judėjimą ir padėties pokyčius. Tai pasiekiama naudojant universalius sąnarius (kardaninius šarnyrus), kurie leidžia velenui judėti kampu.

Kardaninis velenas, dar žinomas kaip varantysis velenas, yra vienas iš svarbiausių automobilio jėgos pavaros komponentų. Jo užduotis - perduoti sukimo momentą iš variklio ir transmisijos į ratus, kad automobilis būtų varomas. Kardaniniai velenai naudojami priekinių, galinių ir visų varančiųjų ratų transporto priemonėse, nors jų konstrukcija ir ilgis priklauso nuo automobilio tipo.

Kardaninio veleno konstrukcija ir medžiagos

Kardaninį veleną sudaro kelios svarbios dalys, kurios užtikrina jo patikimą ir efektyvų veikimą.

• Pagrindinis velenas: Tai cilindro formos vamzdis arba strypas, pagamintas iš tvirto plieno arba lengvo metalo (pvz., aliuminio), perduodantis sukimo momentą. Velenas turi būti tvirtas, tačiau lengvas, kad atlaikytų dideles apkrovas ir veiktų efektyviai net esant aukštiems sukimo momentams.
• CV jungtys (pastovaus greičio jungtys): Tai svarbiausia varančiojo veleno dalis, leidžianti ratams suktis, sklandžiai judėti aukštyn ir žemyn pakabos veikimo metu, bei perkelti jėgą net kampu. Šarnyrai yra pagrindiniai elementai, kurie užtikrina lankstumą velenui, leidžiant perduoti sukamąjį momentą net esant kampiniam nuokrypiui tarp varomosios ašies ir variklio.
  • Išorinė CV jungtis: esanti rato pusėje, leidžia suktis.
  • Vidinė CV jungtis: leidžia varančiojo veleno ilgiui keistis pakabai judant.
• Guminiai dangteliai (šarnyrinio veleno apsaugos): Jie apsaugo jungtis nuo purvo, vandens ir druskos ir yra pripildyti specialiais tepalais. Jei guminiai dangteliai sulūžta, jungtis gali greitai susidėvėti.
• Grioveliai (išpjovos): Tai grioveliai ant veleno, užtikrinantys patikimą jungtį su rato stebule arba pavarų dėže.
• Flanšai: tai specialūs tvirtinimo elementai, naudojami kardaninio veleno jungimui su transmisijos arba diferencialo sistema.
• Guoliai ir tarpinės: siekiant sumažinti trintį ir užtikrinti sklandų veleno sukimąsi, naudojami guoliai bei tarpinės.
• Slydimo sąnariai: kai kuriuose kardaniniuose velenuose yra slydimo sąnariai, kurie leidžia velenui šiek tiek pasislinkti išilgai savo ašies.

Velenų konstrukcija ir medžiagos priklauso nuo jų paskirties ir apkrovų, kurias jie turi atlaikyti. Kardano velenai dažniausiai gaminami iš aukštos kokybės plieno, kuris yra apdorojamas termiškai, kad būtų užtikrintas didelis stiprumas ir atsparumas dilimui. Pusašiai taip pat gaminami iš legiruoto plieno, o CV jungtys dažnai yra padengtos specialia danga, kad sumažėtų trintis ir dilimas.

Kardaninių velenų tipai ir jų pritaikymas

Automobiliuose naudojami įvairūs velenų tipai, priklausomai nuo automobilio konstrukcijos ir varomosios ašies. Skiriami šie pagrindiniai tipai:

• Kardano velenas: Dažniausiai naudojamas automobiliuose su galiniais varomaisiais ratais arba visais varomaisiais ratais. Jis jungia transmisiją (arba perdavimo dėžę visais varomaisiais ratais) su diferencialu. Kardano velenai turi būti tvirti, kad atlaikytų didelius sukimo momentus, ir lankstūs, kad kompensuotų pakabos judesius.
• Pusašis: Pusašiai jungia diferencialą su pačiais ratais. Jie perduoda sukimo momentą iš diferencialo į ratus. Pusašiai turi būti pakankamai stiprūs, kad atlaikytų sukimo momentą ir kartu leistų ratams judėti aukštyn ir žemyn su pakaba.

Priklausomai nuo automobilio pavaros sistemos, skiriami šie kardaninių velenų tipai:

• Priekiniais ratais varomi automobiliai (FWD): Kiekvienas priekinis ratas turi savo varomąjį veleną. Pavyzdžiai: Volkswagen Golf, Audi A3, Toyota Corolla, Honda Civic, Skoda Octavia.
• Galiniais ratais varomi automobiliai (RWD): Naudoja ilgą centrinį kardaninį veleną, kuris jungia transmisiją su galiniu diferencialu. Pavyzdžiai: BMW 3 serija, „Mercedes-Benz C“ klasė, „Ford Mustang“.
• Keturiais ratais varomi automobiliai (AWD / 4x4): Naudoja ir centrinį varomąjį veleną, ir keturis mažesnius varomuosius velenus ratams. Pavyzdžiai: „Audi Quattro“, „Subaru Outback“, „Volvo XC90“, „Toyota Land Cruiser“.

Kardaninio veleno sandaros ypatumai

• Dvigubo šarnyro velenai: Turi du šarnyrus, todėl gali perduoti sukamąjį momentą esant didesniems kampiniams nuokrypiams.
• Teleskopiniai kardanai: Šie velenai turi slydimo sąnarį, leidžiantį velenui pailgėti ar sutrumpėti priklausomai nuo transporto priemonės judėjimo.

Diferencialo ir transmisijos sistemos gedimai bei jų simptomai

Kaip ir bet kuris mechaninis komponentas, velenai, sukantys automobilio ratus, gali sugesti. Dažniausios gedimų priežastys ir simptomai:

• Kardano veleno gedimai: Dėl didelių apkrovų, korozijos, nepakankamo tepimo arba mechaninių pažeidimų kardano velenai gali lūžti, deformuotis arba atsilaisvinti jungtys. Simptomai: Vibracija važiuojant, garsai (bildesys, kaukšėjimas) iš po automobilio, ypač greitėjant arba lėtėjant.
• Pusašių gedimai: Dažniausiai pusašiai sugenda dėl pažeistų arba susidėvėjusių CV (Constant Velocity) jungčių, kurios leidžia pusašiui judėti kartu su pakaba. Taip pat gali lūžti dėl didelių smūgių arba per didelio sukimo momento. Simptomai: Spragsėjimas arba kaukšėjimas posūkiuose, vibracija važiuojant, tepalo nutekėjimas iš CV jungčių.

Vienas iš pirmųjų nesuderinamumo ženklų yra vibracijos ir triukšmas, atsirandantis vairuojant. Tai gali būti sukeltas išsiderinimo ar nusidėvėjusių komponentų. Jei pastebite, kad automobilis sunkiai manevruoja arba netolygiai reaguoja į vairavimo komandas, tai gali būti ženklas, kad kardaninis velenas nėra tinkamai suderintas su važiuokle. Nelygus sukimo momentas, kuris jaučiamas vairuojant, gali būti ženklas, kad kardaninis velenas yra pažeistas arba netinkamai suderintas. Jei pastebite, kad važiuoklės dalys greitai nusidėvi arba dažnai genda, tai gali būti ženklas, kad kardaninis velenas nėra tinkamai suderintas.

Dažniausi gedimai Mercedes-Benz transmisijos sistemose

Mercedes-Benz, ypač galingi modeliai kaip „Mercedes-Benz G-Class“ W464 G 63 AMG, pasižymi sudėtingomis transmisijos sistemomis, kurios, nepaisant savo patikimumo, gali susidurti su specifiniais gedimais.

Automatinės pavarų dėžės elgsena

G 63 automatas suprojektuotas greitam perjungimui, tačiau didelis sukimo momentas ir masė išryškina net menkus nukrypimus.

• Vėlavimas jungiant arba „kieti“ perjungimai: Dažniausiai tai siejama su programinės dalies kalibracija, adaptyvių nustatymų pakitimais arba mechaniniu nusidėvėjimu.
• Sukimo momento keitiklio problemos: Jei atsiranda praslydimai važiuojant lėčiau ar juntamos vibracijos, verta patikrinti keitiklio darbą.
• Pavarų dėžės skysčio senėjimas ir pratekėjimai: Net nedideli nuotėkiai ar pavėluotas skysčio keitimas gali bloginti perjungimų kokybę ir spartinti dėvėjimąsi.
• Valdymo modulio ir jutiklių klaidos: Elektroniniai trikdžiai kartais sukelia nenuoseklų perjungimą arba „svarstymą“ apkrovos metu.

Visų varančiųjų ratų sistemos specifika

Bekelės potencialas reiškia, kad apkrovą gauna ne tik variklis, bet ir visa jėgos perdavimo grandinė.

• Diferencialų dėvėjimasis: Požymiai - ūžesys, vibracija posūkiuose, nelygus padangų dėvėjimasis.
• Skirstomoji dėžė: Dažnas režimų naudojimas sunkiomis sąlygomis ilgainiui gali paveikti vidines pavaras ar guolius - pasitaiko praslydimų ar sudėtingesnio režimo įjungimo.
• Pusašiai ir CV šarnyrai: „Kalimas“, vibracijos ar juntamai prastesnė trauka gali rodyti, kad šie mazgai artėja prie remonto.

Ankstyvi gedimų požymiai

• Prietaisų skydelio įspėjimai: Jei klaida kartojasi arba neišnyksta, verta nedelsti su diagnostika.
• Pašaliniai garsai: Ūžesys, kalimas, cypimas ar bildėjimas dažnai rodo mechaninį dėvėjimąsi (pakaba, diferencialai, CV šarnyrai) arba turbinos problemų pradžią.
• Pasikeitusi dinamika: Trūkčiojimas, nelygus laisvas darbas, didesnės sąnaudos ar juntamas galios kritimas gali būti susiję su purkštukais, jutikliais, apnašomis ar programine dalimi.
• Vizualinė apžiūra: Verta reguliariai peržvelgti, ar nėra pratekėjimų, patikrinti žarnas, diržus, dugną, padangų dėvėjimąsi.

Priežiūra ir remontas, atsižvelgiant į Mercedes-Benz specifiką

Kardaninio veleno priežiūra ir profilaktika

Tinkama priežiūra gali žymiai prailginti velenų, sukančių automobilio ratus, tarnavimo laiką. Štai keletas patarimų:

• Reguliarus tepimas: Užtikrinkite, kad visos tepimo vietos (pvz., CV jungtys) būtų tinkamai suteptos. Naudokite rekomenduojamus tepalus.
• Patikra: Reguliariai tikrinkite velenus dėl pažeidimų, korozijos, įtrūkimų ar atsilaisvinusių jungčių.

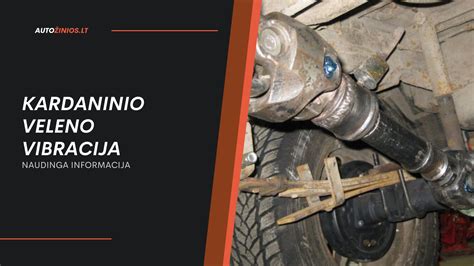

• Subalansavimas: Jei jaučiate vibraciją, patikrinkite kardano veleno balansą.
• Venkite perkrovų: Neperkraukite automobilio, nes tai gali per daug apkrauti velenus.
• Švelnus vairavimas: Venkite staigių startų ir stabdymų, kurie gali sukelti didelius sukimo momentus velenuose.

Kaip prižiūrėti pavaros veleną? Kiekvienos techninės priežiūros metu patikrinkite guminius dangtelius - jie yra ta dalis, kuri daro didžiausią įtaką kardaninio veleno tarnavimo laikui. Nevairuokite su sulūžusiu CV šarnyru - jis greitai susidėvės. Jei jungtis skleidžia triukšmą, ją paprastai reikia pakeisti. Jei pats velenas yra sulenktas, jį reikia pakeisti.

Siekiant išvengti kardaninio veleno ir važiuoklės nesuderinamumo, svarbu laiku atlikti prevencinę priežiūrą. Reguliari patikra ir techninė priežiūra padeda nustatyti galimus problemų požymius ir juos išspręsti anksčiau, nei jie taps rimtais gedimais.

Kardaninio veleno remontas ir keitimas

Jei velenas sugenda, jį dažniausiai reikia pakeisti, nors kai kuriais atvejais (pvz., atsilaisvinusios jungtys) gali būti įmanomas remontas. Velenų keitimas yra gana sudėtingas darbas, kurį geriausia patikėti patyrusiam mechanikui.

Kardaninį veleną galima pakeisti: iš dalies (tik išorinis arba vidinis sąnarys), kaip visuma (naujas arba atnaujintas kardaninis velenas). Daugelis automobilių gamintojų, tokių kaip BMW, „Mercedes“, „Audi“, rekomenduoja keisti visą kardaninį veleną, o ne jungtį, kad būtų užtikrintas balansas ir patikimumas.

Kardaninio veleno remontas gali būti sudėtingas, tačiau tai priklauso nuo pažeidimo pobūdžio bei konkretaus automobilio modelio. Vienas iš pasitaikančių gedimų: šarnyrų susidėvėjimas arba gedimas, sukeliantys vibracijas ar triukšmą. Šarnyrų keitimas laikomas gan sudėtingu, nes tenka išardyti tam tikras dalis, o netinkamai atliktas darbas gali sukelti dar daugiau problemų. Jei kardaninis velenas prarado balansą, tai gali sukelti vibracijas važiuojant, o jo atstatymas reikalauja ne tik specializuotų įrankių, bet ir puikių įgūdžių. Jeigu kardaninis velenas yra stipriai sugadintas - sulūžęs arba deformuotas, rekomenduojame jį pakeisti nauju.

Mercedes-Benz priežiūros ir remonto ypatumai

Gerai prižiūrimas Mercedes automobilis ne tik tarnaus ilgai, bet nepraras savo vertės. „Mercedes-Benz G-Class“ W464 G 63 AMG gali būti vienas įspūdingiausių automobilių, kurį įmanoma turėti: galia, įvaizdis, komfortas ir pravažumas čia susitinka viename kėbule. Vis dėlto didelė galia, aukšta darbinė temperatūra, sudėtinga elektronika ir masyvi konstrukcija reiškia, kad ilgaamžiškumas labai priklauso nuo priežiūros kultūros.

• Reguliarus aptarnavimas ir diagnostika: Mercedes-Benz geriausiai tarnauja tada, kai laikomasi griežto aptarnavimo ritmo: tepalai, filtrai, skysčiai ir periodinė kompiuterinė diagnostika. Tokia praktika padeda anksti aptikti jutiklių paklaidas, programinės įrangos nesklandumus ar mažus pratekėjimus, kol jie dar netapo brangiu remontu.
• Prevenciniai keitimai: Sandarikliai, tarpinės, įvorės yra detalės, kurios natūraliai dėvisi, o jų ignoravimas dažnai sukelia grandininį efektą. Jei automobilis naudojamas intensyviai, kai kuriuos pavarų sistemos mazgus verta keisti anksčiau nei „pagal pojūtį“.
• Servisas, kuris supranta AMG specifiką: Šis modelis nėra tas, kur „bet kas padarys“. Variklio turbinos, valdymo blokai, transmisijos adaptacijos ir aušinimo sistemos diagnostika reikalauja patirties bei tinkamų įrankių. Sudėtingiems darbams geriausia rinktis specialistus, kurie realiai dirba su „Mercedes-AMG“ technika.

Mercedes važiuoklės remontas bus pigesnis nei Porsche, tačiau brangesnis nei Opel ar Volkswagen. Mercedes markės automobilių elektros gedimai taip pat palyginus kainuoja brangiau nei Audi ar Ford markės automobilių - tačiau skirtumas nėra toks didelis. Naujų Mercedes automobilių kodavimas ir elektronikos komponentai bei jų kalibravimas, keitimas, atnaujinimas turi savo niuansų, ypač kai kalba sukasi apie jų keitimo procedūrą. Reikia suprasti, kad bet kurio automobilio remontas yra beveik visada individualus dalykas.
