Servo varikliai ir servo pavaros yra elektromechaniniai įrenginiai, skirti tiksliam mechaninių komponentų judėjimo valdymui. Jie yra esminiai komponentai įvairiose pramonės srityse, kur reikalingas tikslumas, greitis ir kontrolė.
Kas yra servo variklis?
Servo varikliai iš esmės yra sukiojantys aktoriai, kurie suteikia labai gerą kontrolę virš to, kur kas nors pasisuka, kaip greitai juda ir kaip greitai greitėja ar lėtėja. Tai, kas skiria šiuos variklius nuo įprastų, yra jų integruota atgalinio ryšio sistema. Ši sistema nuolat stebi, ką daro variklis, ir atlieka koregavimus, kad viskas būtų pagal planą. Dėl šio nuolatinio stebėjimo servai gali susidoroti su kintančiomis situacijomis, neprarandant kontrolės virš našumo standartų. Todėl juos galima pamatyti visur - nuo robotų rankų gamyklų patalpose iki tų prabangių CNC mašinų, tiksliai pjaustančių metalą, be to, begalėje kitų automatizuotų konfigūracijų, kur svarbu viską atlikti kruopščiai.
Servo variklio vidinė struktūra
Kad tikrai suprasti, kaip servo variklis suteikia tokį tikslų valdymą, reikia žinoti, kas jame vyksta viduje. Pagrindinė dalis yra statorius, kuris sukuria reikalingą magnetinį lauką viskam tinkamai veikti. Tada yra rotorius, kuris sukasi dėl statoriaus sukurto magnetinio lauko. Tai esminė dalis, kuri judėjimą paverčia veiksmu. Negalima pamiršti ir enkoderio.
- Statorius: Sukuria magnetinį lauką, reikalingą variklio veikimui.
- Rotorius: Sukasi veikiant statoriaus magnetiniam laukui, generuodamas judėjimą.
- Enkoderis: Šis mažas įrenginys ima informaciją apie tikslų rotoriaus padėtį ir ją verčia elektriniais signalais. Šie signalai informuoja sistemą, ar viskas veikia sklandžiai, ar kažkas reikia taisymo. Kai inžinieriai stebi šiuos signalus, jie gali koreguoti nustatymus, kad variklis veiktų tiksliai taip, kaip turi. Pažinus visas šias dalis, technikai greičiau gali ištaisyti problemas ir ilgainiui pagerinti našumą.
Be to, žinant, kaip visos dalys suderamos kartu, tampa aišku, kodėl servo varikliai yra pažengę lyginant su įprastais varikliais, esančiais šiandienos rinkoje.
Grįžtamojo ryšio sistema ir tikslumas
Servo variklių grįžtamieji ryšiai sudaro tikslaus valdymo pagrindą, užtikrindami, kad išvestis tiksliai atitiktų komandą. Tai ypač svarbu situacijose, kai svarbu viską atlikti teisingai - gamybos procesuose arba robotikoje. Čia dažnai naudojami enkoderiai ir resolveriai, kurie nuolat tikrina klaidas ir koreguoja variklio našumą realiu laiku.
Pavyzdžiui, įprastą komutatorinio nuolatinės srovės variklio konfigūraciją, daugelis inžinierių montuoja kvadratūros enkoderius, kad būtų sukurta uždaroji valdymo sistema, kuri dar labiau padidina tikslumą. Praktiškai tai reiškia sklandžiau veikiančią įrangą, kuri nuosekliai išlaiko našumą nepaisant išorinių veiksnių, galinčių trikdyti jos darbą. Tyrimai rodo, kad tokie grįžtamieji ryšiai gali padidinti efektyvumą apie 30 procentų.
Kas yra servo pavara?
Pagrindinėje automatinės sistemos dalyje yra servovaldiklis (servo pavara), veikiantis kaip smegenys, kurios priima įeinančius signalus ir pagal gautas komandas nurodo varikliams, ką daryti. Servo pavara gauna valdymo signalą iš valdymo sistemos, sustiprina signalą ir perduoda elektros srovę į servo variklį, kad judesys būtų proporcingas komandiniam signalui. Paprastai komandinis signalas reiškia norimą greitį, bet taip pat gali reikšti norimą sukimo momentą ar padėtį. Prie servo variklio pritvirtintas jutiklis praneša apie tikrąją variklio būseną servo pavarai.
Šiuolaikiniai valdikliai nuėjo ilgą kelią nuo jų paprastesnių pirminių variantų, integruodami sudėtingus kompiuterinius algoritmus, kurie suteikia daugiau lankstumo atliekant įvairias užduotis. Šie įrenginiai gana gerai veikia su visų rūšių programinės įrangos platformomis, iš esmės verčiantys skaitmenines instrukcijas į realų judėjimą. Taip pat matome įdomių naujovių, kai į šiuolaikinius valdiklius yra integruota interneto technologija. Tai leidžia jiems bendrauti su kitais protingais įrenginiais sistemoje, kuriame kūriama protingesnė automatizacijos struktūra visose pramonės šakose. Dėka geresnių mikroprocesorių šiuolaikiniai valdikliai ne tik veikiau veikia, bet ir be jokios įtampos atlieka sudėtingus judesius, todėl visos mechaninės sistemos laikui bėgant tampa patikimesnės ir produktyvesnės.
Servo variklių tipai

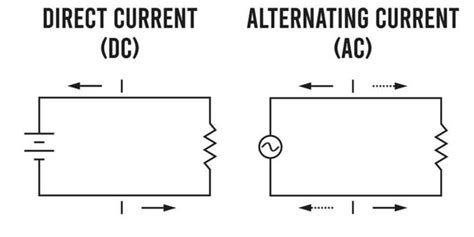

Daugelis servų priklauso į dvi pagrindines kategorijas: kintamosios (AC) arba nuolatinės (DC) srovės tipai, priklausomai nuo to, kokią užduotį reikia atlikti.
Kintamosios srovės (AC) servo varikliai
AC servo varikliai šiuolaikinėse pramonės aplinkose jau tapo beveik pagrindiniu pasirinkimu, nes jie užtikrina puikią tikslumą ir yra patikimi kasdienio naudojimo atveju. Šie varikliai puikiai susidoroja su nuolatinėmis apkrovomis, o tai yra svarbu ten, kur mašinos veikia be pertraukimų - gamyklų ir robotizuotų surinkimo linijų aplinkose. Tai, kas juos išskiria - yra sklandžių sinuso bangų panaudojimas energijos tiekimo procese, dėl ko sumažėja vibracijos veikimo metu ir mažiau apkrovos krenta ant judančių dalių per laiką. Apie 60 % pramoninių robotų rinkos veikia naudojant AC sraigtų technologijas, nes jos nuosekliai veikia net esant didelėms apkrovoms. Didėjantis AC sraigtų naudojimas parodo, kaip svarbu tapo tikslus valdymas šiuolaikinėse gamybos operacijose.
Nuolatinės srovės (DC) servo varikliai
Palyginti su kintamosios srovės varikliais, nuolatinės srovės servovarikliai turi daug paprastesnį konstrukciją, tačiau jie susiduria su greičio ir sukimo momento ribojimais. Seniau šie varikliai dominavo daugelyje pramonės sričių, kol kintamosios srovės technologijos pradėjo plisti. Šiandien nuolatinės srovės servovarikliai vis dar naudojami specializuotose srityse, kur svarbesnė paprastumo, o ne našumo savybė. Tačiau pripažinkime - viduje esantys šepetėliai greitai nusidėvi, o aukštesniuose greičiuose šie varikliai tiesiog prastai veikia. Dėl to priežiūra tampa tikra problema. Operacijoms, reikalaujančioms patikimos įrangos su mažu gedimų skaičiumi, tai yra didelė kliūtis. Kadangi kintamosios srovės technologijos nuolat tobulėja, daugelis gamintojų vis dažniau vengia naudoti nuolatinės srovės servovariklių visoms, išskyrus paprasčiausias užduotis.
Servo pavarų ir variklių privalumai
Servo varikliai išsiskiria dėl labai tikslaus valdymo, todėl jie yra labai svarbūs pažengusiose gamybos sistemose. Juos daro ypatingus gebėjimas akimirksniu atlikti mikro koregavimus - tai ypač svarbu, kai mašinos turi perkelinėti dalis su milimetriniu tikslumu.
- Aukštas tikslumas: Servo sistemos užtikrina aukštą tikslumą padėties, greičio ir sukimo momento valdymui, leidžiant pasiekti aukštą kokybės lygį gamybos ir apdirbimo procesuose. Pavyzdžiui, lėktuvų gamyklose ar puslaidininkių įmonių patalpose net menkiausios klaidos kainuoja nemažą pinigų sumą.
- Greitas atsakas: Servo varikliai gali greitai reaguoti į valdymo signalus, užtikrinant sklandų ir dinamišką veikimą.
- Energijos taupymas: Šie varikliai padeda įmonėms taupyti, nes suvartoja mažiau energijos nei įprasti varikliai. Kai kurios studijos rodo, kad gamykloms pereinant prie servo variklių, elektros sąskaitos per tam tikrą laiką sumažėja apie 15-20 procentų. Tai reiškia tiek mažesnes eksploatacines išlaidas, tiek mažesnį poveikį aplinkai. Dėl šio tikslumo ir energijos taupymo derinio nenuostabu, kad vis daugiau gamintojų šiais laikais renkasi servo variklius savo gamybos procesams.
Servo pavaros parametrai
Servo pavaros savybės apibūdinamos keliais svarbiais parametrais:
- Galia: Servo pavaros galia nustato jos sugebėjimą vairuoti variklį. Kuo didesnė galia, tuo didesnė variklio galia, kurią galima vairuoti, ir tuo didesnė apkrova, kurią galima nuvažiuoti.
- Įtampa: Įvesties įtampa yra įprasto servo vairuotojo lentos veikimo pagrindas. Skirtingų tipų servo tvarkyklės plokštės yra pritaikytos skirtingai įtampos lygiams, tokiems kaip įprasta 220 V, 380 V ir kt. Įtampos stabilumas tiesiogiai veikia vairuotojo lentos veikimą. Jei įvesties įtampa svyruoja per daug, tai gali sukelti nenormalų elektroninių komponentų veikimą vairuotojo plokštės viduje, pavyzdžiui, valdymo lusto galios modulio perkaitimą ir gedimą. Kai kuriose vietose, kur elektros tinklo kokybė yra nestabili, reikalinga įtampos stabilizavimo įranga, kad būtų užtikrintas servo pavaros įvesties įtampos stabilumas.
- Srovė: Srovės parametras atspindi veikiančios valdybos teikiamą veikiančią srovę varikliui. Veikimo metu reikiama srovė pasikeis pagal apkrovą. Servo pavaros lenta turi turėti galimybę realiu laiku sureguliuoti srovę, kad patenkintų variklio poreikius skirtingomis darbo sąlygomis. Kai variklis paleidžia arba yra perkrautas, reikalinga didesnė srovė, kad būtų užtikrintas pakankamas sukimo momentas. Jei dabartinė vairuotojo plokštės išėjimo talpa nėra pakankama, variklis neveiks normaliai arba veikimo metu užstrigs. Kai variklis veikia esant šviesos apkrovai, vairuotojo plokštė turėtų sugebėti automatiškai sumažinti dabartinę išvestį, kad padidintų efektyvumą ir energijos taupymą.
- Greičio valdymo tikslumas: Šis parametras atspindi servo pavaros galimybes valdyti variklio greitį. Didelio tikslumo greičio valdymas gali užtikrinti, kad variklis palaikytų stabilų greitį veikimo metu su minimalia paklaida. Pramonės atstovuose, tokiose kaip tekstilės mašinos ir spausdinimo įranga, kurių greičio stabilumo reikalavimai yra ypač dideli, labai svarbus servo pavaros greičio kontrolės tikslumas.
- Sukimo momento reakcijos laikas: Sukimo momento reakcijos laikas reiškia laiko intervalą nuo tada, kai servo pavaros plokštė gauna valdymo signalą, kai variklis išveda atitinkamą sukimo momentą. Kuo trumpesnis reakcijos laikas, tuo greitesnis variklis reaguoja į valdymo komandą. Kai kuriuose taikymo scenarijuose, kuriems reikia greito pradžios, sustojimo ir dažnas pagreičio ir lėtėjimo, pavyzdžiui, automatizuota rūšiavimo įranga ir greitaeigių perforavimo mašinų, trumpo sukimo momento reakcijos laikas gali leisti įrangai greitai pasiekti reikiamą veikimo būseną ir pagerinti gamybos efektyvumą.
- Pozicijos valdymo tikslumas: Programos, kurioms reikia tiksliai valdyti variklio padėtį, pavyzdžiui, koordinačių ašies padėties nustatymas CNC staklėje ir automatinių surinkimo robotų veikimas, lemiamą vaidmenį vaidina servo pavaros padėties kontrolės tikslumas. Didelio tikslumo padėties valdymas gali užtikrinti, kad variklis tiksliai sustos nurodytoje padėtyje, o paklaidą galima valdyti labai mažame diapazone. Lustų gamybos įrangoje reikalingas variklio padėties valdymo tikslumas, norint pasiekti mikrono ar net nanometrų lygį.
Panaudojimo sritys
Servo varikliai yra plačiai naudojami dėl jų tikslumo ir efektyvumo.
Kas yra servo variklis ir kaip jis veikia?
Pramoninė automatizacija ir robotika
Be servo variklių pramonės automatizacija tiesiog neveiktų, nes jie gamybos procesams suteikia visiškai naują tikslumo lygį. Šie varikliai užtikrina, kad mašinos judėtų būtent taip, kaip numatyta - tai ypač svarbu, kai gamybos linijos turi tvarkyti skirtingus produktus arba greitai prisitaikyti prie pokyčių. Robotų dirbtuvės juos mėgsta dėl to, kad jie suteikia robotams tiek greitį, tiek tikslumą, leidžiant automatizuotoms rankoms atlikti sudėtingas užduotis, kurios kitaip reikalautų žmogaus rankų. Automobilių surinkimo linijos yra puikus pavyzdys - servai padeda robotų rankoms nuosekliai priveržti dalis tokiu tempu, kurio žmogus negalėtų pasiekti. Kai kurie gamyklų vadovai nurodo, kad po servų sistemų modernizavimo našumas padidėjo apie 20 procentų, todėl daugelis gamintojų nepaisant pradinių kaštų nuolat investuoja į geresnes variklių technologijas.
Vartotojų elektronika
Servo varikliai svarbiai prisideda prie vartojamųjų prekių elektronikos, užtikrindami sklandžią įrenginių veiklą. Paimkime pavyzdžiui fotoaparatus ir žaidimų sistemas, kur tikslūs judesiai yra svarbūs, kad naudotojas patirtų kokybišką produkto naudotojui patirtį. Šie mažyčiai varikliai suteikia gamintojams dinaminį valdymą, o tai reiškia geresnį našumą įvairių namų ūkio prietaisų srityje.
Automobiliai
Automobiliai taip pat jau tapo standartine servo variklių panaudojimo sritimi. Jie naudojami valytuvų sistemose ir kitose automatinėse automobilio dalyse, kas daro įtaką vairavimo saugumui ir patogumui. Automobilių pramonė šiuo metu sparčiai juda link elektrinių transporto priemonių, todėl tikrai yra vietos servo varikliams rasti dar daugiau panaudojimo būdų. Gamintojai jau pradėjo juos integruoti į gana pažengusias technines funkcijas, siekdami išspausti kiekvieną efektyvumo lašą iš savo konstrukcijų.
Aviacija ir medicina
Servo variklių naudojimas tapo būtinas aviacijos srityje, ypač kai kalba užkirsti kelią paviršių ir valdymo mechanizmų valdymui, kurie užtikrina lėktuvų saugumą ir judėjimo kryptį. Šie varikliai atlieka subtilų balansavimo darbą skrydžio metu, todėl aviacijos inžinieriai labai pasikliauja jais sprendžiant įvairias sudėtingas užduotis.
Be skrydžių technikos, servo varikliai randami ir medicininėje robotikoje, ypač operaciniuose sistemose, kur svarbūs mikro judesiai. Tokio tikslaus valdymo, kurį siūlo šie varikliai, lygis tikrai daro įtaką operacinėse salėse, gerinant pacientų rezultatus. Chirurgams reikia tokio tikslumo atliekant sudėtingas procedūras, ką daugelis ekspertų patvirtintų, matydami, kiek gyvybių priklauso nuo tikslių judesių kritinėmis situacijomis.
Iššūkiai ir priežiūra
Servo variklių naudojimas suteikia daug privalumų, tačiau jie turi ir tikrų problemų, susijusių su priežiūra bei vibracijų valdymu. Sudėtingos detalės, kurios užtikrina tikslų veikimą, laikui bėgant tampa pažeidžiamos, todėl eksploatacijos išlaidos gali padidėti. Nuolatinės patikros tampa būtinos, jei įmonės nori išvengti brangių gamybos pertraukimų.
Vibracijos yra dar viena didelė problema, kurią patiria šie varikliai. Kai vibracijos kaupiasi, jos rimtai trikdo variklio darbą ir sumažina jo tarnavimo laiką. Todėl nuo pat pirmos dienos bet kokiame priežiūros plane būtina numatyti efektyvų vibracijų valdymą. Kvalifikuota techninė pagalba leidžia išspręsti šias problemas. Daugelis gamintojų rekomenduoja planines apžiūras kas kelis mėnesius, kad būtų galima laiku aptikti mažas problemas, kol jos nevirto didelėmis. Rūpinimasis vibracijų klausimais ir nuolatinė priežiūra padės išlaikyti šių sudėtingų mašinų puikias savybes, nepaisant jų reikalavimų priežiūrai.
