Toyota D-4D varikliai, populiarūs tokiuose modeliuose kaip "Avensis" ir "Corolla", turi savų priežiūros ypatumų. Nors šie varikliai yra patikimi, jų eksploatacija gali būti brangesnė dėl specifinių remonto darbų. Du pagrindiniai tokio tipo variklių priežiūros aspektai yra pagrindinio paskirstymo diržo komplekto keitimas ir galimas galvos tarpinės gedimas. Šie darbai, nors ir reikalaujantys investicijų, yra būtini siekiant užtikrinti ilgalaikį variklio veikimą ir išvengti brangesnių pasekmių.
Paskirstymo diržo keitimas ir jo svarba
Planinis paskirstymo diržo, atraminių ir įtempimo guolių, hidraulinio įtempėjo bei vandens pompos keitimas yra viena iš svarbiausių techninės priežiūros procedūrų Toyota D-4D varikliams. Nors šiuos darbus rekomenduojama atlikti kas 96 000 kilometrų (arba kas 5-6 metus, priklausomai nuo to, kas įvyksta pirmiau), dauguma vairuotojų nežino tikslaus paskutinio keitimo laiko. Jei kyla bent kokia abejonė ar automobilis nuvažiavęs keliasdešimt tūkstančių kilometrų po paskutinio diržo keitimo, geriau nerizikuoti ir atlikti visą komplekto keitimą.
Nutrūkus paskirstymo diržui dėl jo senatvės, susidėvėjimo, strigusio guolio ar netinkamai veikiančio hidraulinio įtempėjo, didelė tikimybė, kad varikliui bus padaryta ženkli žala. Dažniausiai tokiu atveju sulankstomi vožtuvai, o kartais tenka keisti ir visą variklio galvą. Tai gerokai padidina remonto išlaidas, palyginti su savalaikiu diržo keitimu.
Rekomenduojama rinktis patikimų gamintojų, tokių kaip "Mitsuboshi", "Dayco" ar "Gates", paskirstymo diržus. Toyota D-4D variklyje paskirstymo diržas yra atsakingas už tepalo pompos, kuro siurblio ir vandens pompos sukimą. Jis remiasi į vieną atraminį guolį (schemoje pažymėtas kaip IDLER) ir į hidraulinio įtempėjo valdomą atraminį guolį (schemoje pažymėtas kaip AUT TENS).
Vandens pompos ir guolių patikra bei keitimas
Keičiant paskirstymo diržą, būtina atkreipti dėmesį ir į vandens pompos bei guolių būklę. Nors kartais kyla klausimas, ar verta keisti hidraulinį įtempėją, atraminius ar įtempimo guolius, ar vandens pompą, jei jie vizualiai atrodo neblogai, profesionalai rekomenduoja keisti visą komplektą. Nėra galimybių užtikrinti, kad seni komponentai tarnaus dar 30 000 ar 60 000 kilometrų. Subyrėjus guoliui, pasekmės gali būti labai brangios.
Jei vandens pompa leidžia aušinimo skystį, ji yra akivaizdžiai sugedusi ir reikalauja keitimo. Svarbu atsiminti, kad naujos vandens pompos negalima sukti tol, kol ji sausa, nes taip galima pažeisti jos riebokšlį. Po surinkimo ir prieš tikrinant, ar viskas gerai sumontuota, rekomenduojama supilti aušinimo skystį, kad būtų galima patikrinti sandarumą ir sutepamas pompos vidines dalis.
Paskirstymo diržo įtempimo ir atraminiai guoliai tikrinami nuėmus diržą ir atlaisvinus guolius. Tikrinama, ar jie nekliba, ar tolygiai sukasi, ar sukratant nebarška guolio šratukai. Hidraulinio įtempėjo tikrinimas yra sudėtingesnis ir kartais reikalauja specialių prietaisų.
Toyota D-4D variklio vandens pompa yra masyvi ir tvirtinama dviem varžtais prie kuro siurblio. Prie jos korpuso laikosi vienas iš guolių. Vandens pompos keitimas yra labai rekomenduojamas, nes jos gedimas gali sukelti paskirstymo diržo nutrūkimą ir variklio sugadinimą.
how to remove the serpentine belt toyota D4D 2.2 avensis
Keičiant paskirstymo diržą, vandens pompą ir guolius, pravartu patikrinti ir išorinių dirželių bei jų įtempėjų būklę. Jei jie taip pat reikalauja keitimo, geriausia juos pakeisti iš karto. Toyota guoliuką, įtempinėjantį išorinį diržiuką, galima išpresuoti ir pakeisti tik patį guoliuką, o ne visą brangų įtempėją.
Paskirstymo diržo keitimo procedūra
Pakeitimo procesas prasideda nuo variklio viršutinės apsaugos nuėmimo, kad būtų pasiekti dirželiai ir kiti varžtai. Tuo pačiu metu nuleidžiamas aušinimo skystis. Po to nuimami visi dirželiai, apatinis skriemulys, paskirstymo diržo apsaugos (viršutinė ir apatinė). Atlaisvinus įtempimo guolius ir hidraulinį įtempėją, galima nuimti vandens pompą.
Nuėmus vandens pompą, nuvaloma aplinkinė sritis, ypač briauna, kur tvirtinama tarpinė, kad naujoji gerai priglustų. Surinkimas pradedamas nuo vandens pompos uždėjimo. Po to supilamas naujas aušinimo skystis, patikrinamas sandarumas ir sutepamos pompos dalys. Toliau dedami atraminiai ir įtempimo guoliai, hidraulinis įtempėjas ir galiausiai paskirstymo diržas.
Kritinis etapas yra visų žymių sutikrinimas: viršutinio ir apatinio veleno skriemulių, taip pat kuro siurblio. Po diržo uždėjimo variklis apsukamas keletą kartų, dar kartą tikrinant žymių sutapimą.
Uždėjus diržą, ištraukiamas hidraulinio įtempėjo šplintas (fiksatorius). Variklis dar kartą prasukamas, kad įsitikintų, jog žymės liko savo vietose. Atlikus visus darbus, variklis pakaitinamas iki ventiliatoriaus įsijungimo, atvėsinamas, patikrinamas aušinimo skysčio lygis ir išorinių dirželių įtempimas.
Variklio galvutės tarpinė: paskirtis, gedimo požymiai ir keitimas

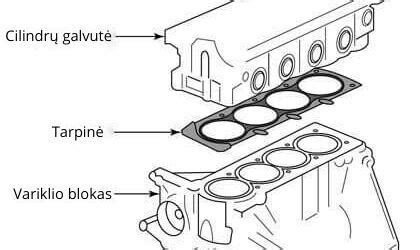

Variklio galvutės tarpinė yra gyvybiškai svarbus komponentas, užtikrinantis variklio sandarumą ir tinkamą veikimą. Jos pagrindinė paskirtis - neleisti alyvai ir aušinimo skysčiui maišytis ar patekti į degimo kameras, taip pat palaikyti reikiamą slėgį cilindruose.
Toyota 2.2 D4D variklio specifikacijos ir problemos
2.2 D4D variklis (2AD-FHV), gamintas 2005-2015 m., yra 4 cilindrų turbodyzelinis variklis su aliuminio bloku ir cilindro galvute. Jis turi DOHC konstrukciją, Common Rail kuro įpurškimą, kintamos geometrijos turbokompresorių, EGR ir DPF sistemas, atitinkančias Euro IV standartą.
Didžiausia šio variklio problema yra linkusi deformuotis cilindro galvutė, dažnai dėl perkaitimo. Tai sukelia galvos tarpinės gedimą. Pagrindiniai pažeistos tarpinės simptomai yra:
- Dažnas variklio temperatūros padidėjimas virš normos (90 laipsnių).
- Alyvos patekimas į aušinimo skystį (susidaro gleivių pavidalo nuosėdos ant alyvos dangtelio ar išsiplėtimo bakelyje).
- Aušinimo skysčio patekimas į degimo kameras (dėl to netinkamas degimo procesas ir didelis pilkai baltų dūmų kiekis iš išmetimo vamzdžio).
- Alyvos lygio padidėjimas virš normos ir aušinimo skysčio lygio sumažėjimas.
Kitos galimos problemos apima užsikimšusį DPF filtrą, kuro purkštukų gedimus, stringančią VGT turbiną, SCV ir EGR vožtuvų problemas.
Variklio galvutės tarpinės keitimo procesas ir kaina
Variklio galvutės tarpinės keitimas yra sudėtingas procesas, reikalaujantis specifinių žinių ir įrankių. Jei abejojate savo gebėjimais, rekomenduojama kreiptis į profesionalų servisą.
Proceso eiga:
- Užtikrinti, kad variklis atvėsęs.
- Atjungti akumuliatorių ir nuimti visus trukdančius komponentus.
- Atsukti variklio galvutės varžtus ir nuimti galvutę.
- Atsargiai nuimti senąją tarpinę, nepažeidžiant paviršių.
- Patikrinti, ar variklio galvutės ir cilindro bloko paviršiai yra švarūs ir lygūs.
- Uždėti naują tarpinę.
- Grąžinti variklio galvutę į vietą ir įsukti varžtus kryžminiu būdu, laikantis gamintojo nurodytų priveržimo jėgų.
- Grąžinti visus pašalintus komponentus.
Pati tarpinė paprastai kainuoja nuo 10 iki 100 eurų, tačiau galutinė remonto kaina priklauso nuo variklio tipo, prieigos prie jo ir serviso įkainių. Darbas gali kainuoti nuo 80-150 eurų iki daugiau nei 1000 eurų, priklausomai nuo automobilio modelio ir variklio konfigūracijos.
Rekomendacijos atliekant tarpinės keitimą
Keičiant variklio galvutės tarpinę, rekomenduojama kartu pakeisti ir kitas detales, kurios yra išardomos proceso metu: vožtuvų dangtelio tarpinę, išmetimo bei įsiurbimo kolektorių tarpines, paskirstymo pavarą (diržą arba grandinę) su vandens siurbliu ir įtempėjais, taip pat išplauti aušinimo sistemą, pakeisti aušinimo skystį, alyvą ir alyvos filtrą.
Svarbu surasti ir pašalinti gedimo priežastį, kad jis nepasikartotų. Pavyzdžiui, jei variklis perkaisdavo, būtina suremontuoti aušinimo sistemą.
Vairuotojų patirtis rodo, kad po galvutės tarpinės keitimo ir susijusių darbų automobilis atgauna trauką ir pradeda veikti sklandžiau. Vienam vairuotojui tokie darbai (galvos šlifavimas, diržų, vandens pompos, įtempėjų, žvakių, tepalų, aušinimo skysto, tarpinių ir filtrų keitimas) kainavo 650 eurų.
Rekomenduojama vengti ankstyvųjų 2.2 D4D modelių ir rinktis 2011 m. ir vėlesnius modelius, kurie yra mažiau linkę į problemas.
Variklio galvutės tarpinė gaminama iš plonų plieno lakšto sluoksnių arba plieno ir vario lydinių su polimerinių medžiagų intarpais. Nuolatinis aukštas slėgis, temperatūra ir cheminis poveikis lemia jos susidėvėjimą. Pagrindinės gedimo priežastys yra variklio perkaitimas (dėl aušinimo sistemos gedimų ar didelės apkrovos), netinkamas degimo procesas (per riebus ar per liesas mišinys) ir mechaniko klaidos (netinkamas varžtų priveržimas).
Galvutės tarpinės gedimai gali sukelti variklio galios sumažėjimą, aušinimo sistemos efektyvumo pablogėjimą, alyvos tepimo savybių praradimą, variklio perkaitimą ir kitus gedimus, tokius kaip stūmoklių ar įpurškimo sistemos elementų pažeidimus. Ignoruojant šį gedimą, variklis gali nustoti veikti.
