Šiame straipsnyje apžvelgiami centrinės šaldymo sistemos techniniai duomenys, daugiausia dėmesio skiriant „Wilo-Comfort Controller“ (CCe-HVAC) sistemai, skirtai šildymo, oro kondicionavimo ir vėdinimo (ŠVOK) įrenginiams. Taip pat aptariami langų sistemos VEKA SL 76 techniniai aspektai, susiję su šilumos izoliacija ir kitomis savybėmis.
„Wilo-Comfort Controller“ (CCe-HVAC) sistema
„Wilo-Comfort Controller“ (CCe-HVAC) sistema yra skirta skaitmeniniam bepakopiam galios reguliavimui pavieniuose ar keliuose siurblių agregatuose, naudojamuose šildymo, oro kondicionavimo ir vėdinimo įrenginiuose. Ši sistema tinka bepakopiams, elektroniškai reguliuojamiems siurbliams arba siurbliams su integruotu dažnio keitikliu.
Techniniai komponentai ir prijungimas

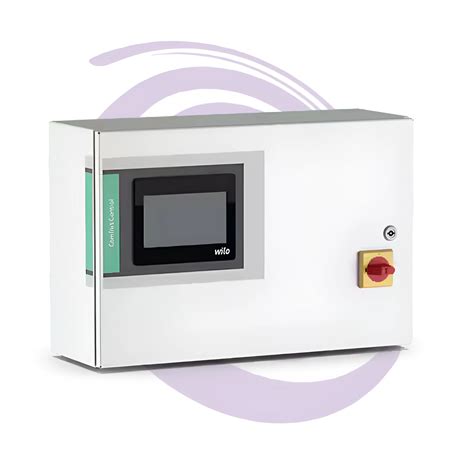

Prie sienos tvirtinamas elektroninis reguliavimo įtaisas „Comfort-Controller“ (CC) yra plieno lakšto korpuse (pilko metalo spalvos) ir sujungtas laidais. Perjungimo įtaisas yra pritaikytas sujungti su trifazės srovės tinklu 3/PE 400 V/50 Hz pagal standarto IEC 60038 reikalavimus. Kitos įtampos vertės gali būti naudojamos pagal užsakymą.
Sistema susideda iš:
- Vidinio įtampos šaltinio
- Centrinio procesoriaus (CPU)
- Buferinės baterijos
- Analoginio/skaitmeninio modulio
- Galios bloko su apsauga
- Apsaugos ir variklio apsaugos įtaisų
Valdymas ir funkcionalumas
Sistema turi grafinį jutiklinį ekraną su trispalviu fono apšvietimu, kuris rodo eksploatavimo būseną, triktis ir trikčių patvirtinimo signalizavimą. Meniu valdomas simboliais ir paprastuoju tekstu, palaikoma 27 Europos ir Azijos kalbos.
Pagrindinės valdymo ir informacijos funkcijos:
- 3 vartotojo lygmenys
- Meniu kalbos ir nustatymų valdymas
- Slaptažodžiai
- Eksploatacinių parametrų rodymas
- Eksploatavimo trukmės skaitiklis (pavienės atkarpos ir bendras)
- Eksploatavimo ir trikčių pranešimų kaupimo atmintinė su laiko žyma
- Siurblio būsenos ir reguliavimo parametrų tikrųjų rodmenų rodymas
- Tikrojo slėgio rodmens rodymas
- Diagramos funkcija
- Vidinis kontrolinis jungiklis
- Kiekvieno siurblio rankinio-0-automatinio valdymo perjungiklis
Kiekvieno siurblio darbo režimai („rankinis - Išjungta - automatika“) pasirenkami naudojant jutiklinį ekraną. Sistemoje yra jungtinio veikimo būsenos pranešimo (SBM) ir jungtinio trikties pranešimo (SSM) nulinio potencialo kontaktai, taip pat išoriniai ĮJUNGTA / IŠJUNGTA įrenginiai (užsakovas montuoja nulinio potencialo atjungiamąjį kontaktą). Yra įėjimas 0/4-20 mA išoriniam nustatytosios vertės įvedimui.
Apsauga ir reguliavimo galimybės
Apsauga nuo perkrovos užtikrinama variklio apvijų apsaugos kontaktu ir apsauginiu variklio jungikliu. Variklio apsaugą papildo terminės perkrovos relė, skirta varikliams, kurių galia ne didesnė nei 5,5 kW.
Sistema taip pat apima:
- Skaitmeninį pavojaus pranešimų perdavimo įrenginį, pvz., apsaugos nuo šalčio įtaisą (montavimo vietoje įtaisomas nulinio potencialo atjungiamasis kontaktas)
- PID reguliavimo įtaisą
- Automatinį siurblių perjungimą ir eksploatavimo trukmės optimizavimą (naudojant kelis siurblių agregatus)
Automatinis, nuo apkrovos priklausomas prijungimas galimas prijungus 1 siurblį arba n pikinės apkrovos siurblius, atsižvelgiant į šiuos programuojamus parametrus:
- Pastovus slėgis, p-c
- Pastovus skirtuminis slėgis, dp-c
- Kintantis skirtuminis slėgis, dp-v
- Temperatūros reguliavimo įtaisas, n=f(T)
- Sūkių dažnio reguliavimo įtaisas, n=f(analoginis)
- Temperatūros reguliavimas, T-c
- Pastovi skirtuminė temperatūra, dT
- Kintanti skirtuminė temperatūra, dT-v
Kiti reguliavimo būdai užtikrinami pagal užsakymą. Paprastai galima rinktis dvi nustatomąsias vertes. Sistema taip pat numato automatinį avarinį neveikiančio siurblio (-ių) įjungimą, bandomąją trumpą siurblio (-ių) paleistį, kol eksploatavimas nutrauktas, bei kontrolinę siurblio funkciją.
Papildomi moduliai ir ryšys
Papildomai galima įsigyti ir įmontuoti pasirenkamuosius modulius (gamykloje arba vėliau), kurie išplečia sistemos funkcionalumą:
- Prijungimas prie „GLT“ sistemų pagal VDI 3814 naudojant analoginį/GSM modemą, saityno serverį.
- Sujungimas su šynos sistemomis: Profibus, LON-Bus, CAN-Bus, Modbus RTU, Ethernet (kiti įtaisai pagal užsakymą).
- Išorinio nustatytųjų verčių pasirinkimo (skirtuminio slėgio lygis) arba reguliavimo režimas naudojant 0/2-10 V signalus.
- „PTC“ parametro vertės kaitimo relė, atskirieji eksploatavimo būsenos ir trikties pranešimais.
- Buferizuotas maitinimo iš tinklo įtaisas.
- Elektros parametrų registravimas, pvz., įtampos, srovės, aktyviosios galios, galios koeficiento ir t. t.
Komplektacija ir užsakymo pavyzdys
Standartinę komplektaciją sudaro komutacinis įtaisas, montavimo ir naudojimo instrukcija bei jungimo schema.
Užsakymo pavyzdys: „Wilo CCe-HVAC 4x5,5 WM“ reiškia 4 siurblių perjungimo įtaisą, kurių P2 = 5,5 kW, pritaikytą kaip skirstomoji spinta pritvirtinti prie sienos. Sistemos modeliai pagal siurblių skaičių ir galios modulius:
- CCe-HVAC 1 x 11,0 (kodas 2536706)
- CCe-HVAC 2 x 11,0 (kodas 2536707)
- CCe-HVAC 3 x 11,0 (kodas 2536708)
- CCe-HVAC 4 x 11,0 (kodas 2536709)
VEKA SL 76 langų sistemos savybės
Langų sistema VEKA SL 76 pasižymi pažangiomis techninėmis charakteristikomis, užtikrinančiomis aukštą energijos efektyvumą ir komfortą.
Šilumos ir garso izoliacija
Langas VEKA SL 76 turi tris sandarinimo lygius su centriniu sandarikliu, efektyviai apsaugančiu nuo triukšmo, šalčio, drėgmės ir skersvėjų. Tai yra kelių kamerų langų sistema, kurios pagrindo gylis yra 76 mm. Ji sujungia 70 mm ir 82 mm sistemų privalumus ir yra puiki alternatyva joms.
Lange naudojamas trigubas 48 mm stiklo paketas, kuris yra įterptas į profilį dideliame gylyje - 28 mm, teigiamai veikiant šiluminius parametrus. Ši technologiškai pažangi langų sistema su plienine briauna pasiekia Uw = 0,85 W/m²K šilumos perdavimo koeficientą, kuris atitinka energiją taupantiems langams keliamus reikalavimus. Naudojant šiltas briaunas, šilumos izoliacija gali būti pagerinta iki Uw = 0,8 W/m²K.
Papildomos savybės
VEKA SL 76 langų sistema suteikia galimybę sukurti didelius stiklus, taip pat įrenginius su padidinta akustine izoliacija ir atsparumu įsilaužimui. Sistema gali būti pagaminta RC 2 atsparumo klasėje dėl papildomų apsaugos nuo įsilaužimo apkaustų. Elegantiški ir šiek tiek užapvalinti kraštai leidžia langui puikiai tikti bet kokiam architektūros stiliui ir interjero stiliui. Plonas profilis su siaurais priekiniais paviršiais leidžia naudoti didelius stiklus, suteikiančius dar daugiau šviesos ir saulės energijos patalpoms šildyti.
