BMW prietaisų skydelio simbolių reikšmės ir kuro lygio patikrinimas

Šiuolaikiniuose automobiliuose, o ypač BMW, prietaisų skydelis yra ne tik greičio ir variklio sūkių matuoklis, bet ir sudėtinga informacijos sistema. Ji nuolat stebi automobilio būklę ir informuoja vairuotoją apie galimas problemas ar sistemos veikimą. Suprasti, ką reiškia BMW skydelio simboliai, yra būtina saugiam ir patikimam automobilio naudojimui. Automobilio prietaisų skydelis yra svarbiausia vairuotojo informacijos priemonė, suteikianti esminius duomenis apie transporto priemonės būklę bei veikimo parametrus.

Simbolių kategorijos ir spalvos

BMW skydelio simboliai skirstomi į kelias kategorijas, priklausomai nuo jų svarbos ir pobūdžio: įspėjamieji, informaciniai ir kontroliniai. Simbolių spalvos taip pat turi didelę reikšmę:

• Raudona spalva signalizuoja apie rimtą problemą, reikalaujančią nedelsiant sustabdyti automobilį ir kreiptis į servisą.
• Geltona (arba oranžinė) spalva įspėja apie galimą gedimą ar būtinybę atlikti techninę priežiūrą.
• Žalia arba mėlyna spalva informuoja apie įjungtas sistemas ar funkcijas.

Raudoni įspėjamieji simboliai - kritinės situacijos

Raudoni simboliai yra kritiniai ir reikalauja nedelsiamo vairuotojo dėmesio. Ignoruoti šiuos simbolius gali būti pavojinga ir sukelti rimtus automobilio gedimus ar net avariją. Jei prietaisų skydelyje užsidega raudonas ženklas, turėtumėte kuo greičiau saugiai sustoti, išjungti variklį ir pagal situaciją veikti - ar pažiūrėti, kas vyksta, ar kviesti pagalbą. Nedidinkite rizikos važiuodami toliau.

Raudonų simbolių pavyzdžiai ir rekomendacijos

• Aušinimo skysčio temperatūros įspėjimas (dažnai pavaizduotas kaip termometras, panardintas į skystį)

  Rodo, kad variklio aušinimo skysčio temperatūra yra per aukšta. Nedelsiant sustabdykite automobilį saugioje vietoje ir leiskite varikliui atvėsti. Patikrinkite aušinimo skysčio lygį. Jei lygis žemas, papildykite. Jei problema išlieka, kreipkitės į servisą.

• Alyvos slėgio įspėjimas (aliejaus talpa su lašeliu)

  Rodo, kad variklio alyvos slėgis yra per žemas. Nedelsiant sustabdykite automobilį ir išjunkite variklį. Patikrinkite alyvos lygį. Jei lygis žemas, papildykite. Jei problema išlieka, kreipkitės į servisą. Važiavimas su žemu alyvos slėgiu gali rimtai pažeisti variklį.

• Akumuliatoriaus įkrovimo įspėjimas (akumuliatoriaus piktograma)

  Rodo, kad akumuliatorius nėra įkraunamas. Tai gali reikšti generatoriaus gedimą arba problemą su elektros sistema. Pabandykite pasiekti artimiausią servisą. Jei automobilis visiškai išsikrovė, reikės jį transportuoti.

• Stabdžių sistemos įspėjimas (šauktukas apskritime, dažnai apsuptas skliaustelių)

  Gali reikšti kelias problemas su stabdžių sistema: žemą stabdžių skysčio lygį, ABS gedimą arba rankinio stabdžio įjungimą. Patikrinkite, ar neįjungtas rankinis stabdys. Jei rankinis stabdys atjungtas, bet simbolis vis dar dega, patikrinkite stabdžių skysčio lygį. Jei lygis žemas, papildykite. Jei problema išlieka, kreipkitės į servisą. Problemos su stabdžių sistema yra labai pavojingos.

• Vairo stiprintuvo gedimas (vairas su šauktuku)

  Rodo vairo stiprintuvo gedimą. Sustabdykite automobilį saugioje vietoje. Vairavimas be vairo stiprintuvo bus sunkesnis, bet įmanomas. Kreipkitės į servisą.

• Automatinės pavarų dėžės skysčio temperatūros įspėjamasis simbolis

  Per aukšta automatinės pavarų dėžės alyvos temperatūra - transmisija perkaista, gresia rimtas dėžės pažeidimas. Kuo greičiau sustokite saugioje vietoje, perjunkite į „P“ / „N“ ir leiskite automobiliui atvėsti, negesindami variklio, jei taip nurodo gamintojas. Nevažiuokite dideliais atstumais su įjungta šia lempute - kreipkitės į servisą, patikrinti alyvos lygį, aušinimą ir pačią dėžę.

• Elektrinio vairo stiprintuvo (EPS) indikatorius

  Elektrinio vairo stiprintuvo (EPS) gedimas - vairo pagalba sumažinta arba visai neveikia, vairas gali tapti labai sunkus. Važiuokite lėtai ir atsargiai, venkite staigių manevrų. Kuo greičiau nuvykite į servisą patikrai. Jei vairą sukti labai sunku ar automobilį sunku suvaldyti - sustokite saugioje vietoje ir kvieskite pagalbą.

Geltoni (Oranžiniai) įspėjamieji simboliai - dėmesio reikalaujančios situacijos

Geltoni arba oranžiniai simboliai įspėja apie galimas problemas, kurios reikalauja dėmesio, bet nebūtinai reiškia, kad reikia nedelsiant sustabdyti automobilį. Vis dėlto, ignoruoti šiuos simbolius nerekomenduojama. Jei prietaisų skydelyje dega geltona lemputė, automobiliu dar galima važiuoti, bet reikėtų susiplanuoti sustojimą techninei apžiūrai. Jei yra galimybė - artimiausiu metu užsirašykite į servisą; stebėkite, ar ženklas nepasikeičia į raudoną ar neįsijungia papildomų lempučių.

Geltonų simbolių pavyzdžiai ir rekomendacijos

• Variklio gedimo įspėjimas (Check Engine) (variklio kontūras)

  Yra vienas iš labiausiai paplitusių ir gali reikšti įvairias problemas, susijusias su variklio veikimu, emisijomis ar degalų sistema. Patikrinkite, ar nėra akivaizdžių problemų, tokių kaip prastas variklio darbas, neįprasti garsai ar kvapai. Kreipkitės į servisą, kad nustatytų tikslią problemą. Diagnostikos įranga gali padėti nustatyti gedimo kodą ir tikslią problemą. Jei kontrolinė variklio lemputė mirksi, reikia nustoti važiuoti ir iškviesti automobilių transportavimo paslaugą.

• ABS (Antipraslydimo sistemos) įspėjimas (ABS raidės apskritime)

  Rodo ABS sistemos gedimą. ABS sistema neveiks, todėl stabdant ant slidžios kelio dangos automobilis gali prarasti kontrolę. Kreipkitės į servisą.

• Padangų slėgio įspėjimas (padangos kontūras su šauktuku)

  Rodo, kad vienos ar kelių padangų slėgis yra per žemas. Patikrinkite visų padangų slėgį ir pripūskite jas iki rekomenduojamo lygio (informacija apie rekomenduojamą slėgį paprastai būna ant vairuotojo durelių staktos arba automobilio instrukcijoje).

• Traukos kontrolės sistemos (TCS) įspėjimas (automobilis ant slidžios kelio dangos)

  Rodo, kad TCS sistema yra išjungta arba veikia netinkamai. Patikrinkite, ar TCS sistema nebuvo išjungta netyčia. Jei sistema vis tiek neveikia, kreipkitės į servisą.

• Stabdžių kaladėlių susidėvėjimo įspėjimas (apskritimas su dviem pusmėnuliais iš abiejų pusių)

  Rodo, kad stabdžių kaladėlės yra susidėvėjusios ir jas reikia pakeisti. Kreipkitės į servisą, kad pakeistų stabdžių kaladėles.

• Žemas degalų lygis (degalų kolonėlės piktograma)

  Rodo, kad degalų bake liko mažai degalų. Užsipilkite degalų artimiausioje degalinėje.

• Pakaitinimo žvakių įspėjimas (dyzeliniams varikliams) (spiralė)

  Rodo, kad pakaitinimo žvakės (naudojamos dyzeliniams varikliams užvesti šaltu oru) veikia. Jei simbolis mirksi, tai gali reikšti pakaitinimo žvakių gedimą. Kreipkitės į servisą.

• AdBlue skysčio lygis yra žemas

  AdBlue skysčio lygis yra žemas, o jo lygį reikia papildyti. Papildykite AdBlue skysčio talpą, nes kai jo neliks, transporto priemonė negalės būti užvedama. Jei po papildymo pranešimas neišnyksta, rekomenduojama kreiptis į servisą.

• Bendras perspėjimas

  Šis simbolis rodo, kad reikia atidžiai patikrinti transporto priemonę. Gali būti problemų su vienu iš svarbių sistemos komponentų. Kreipkitės į techninę priežiūrą, kad patikrintų jūsų transporto priemonę ir pašalintų gedimus.

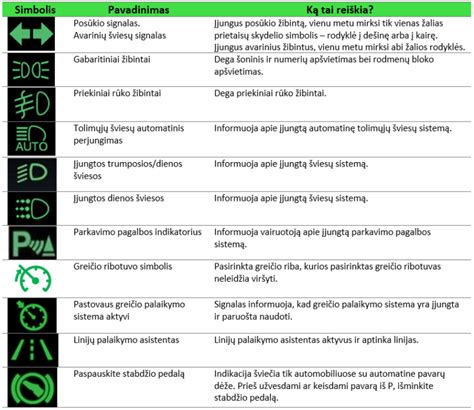

Žali (Mėlyni) informaciniai ir kontroliniai simboliai - sistemos veikimo indikacija

Žali ir mėlyni simboliai informuoja apie įjungtas sistemas ar funkcijas ir paprastai nereikalauja jokių veiksmų. Pradedančiajam vairuotojui: jei matote, pvz., mėlyną ilgųjų šviesų indikatorių, tai tiesiog primena, kad ilgosios šviesos įjungtos. Jei matote žalią simbolį, pvz., „kruizo kontrolė įjungta“, nėra ko panikuoti. Veiksmas: toliau važiuokite - tik stebėkite, ar simbolis neišlieka kartu su kitais įspėjančiais ženklais.

Žalių ir mėlynų simbolių pavyzdžiai

• Įjungti žibintai

  Šie simboliai rodo, kad įjungti atitinkami žibintai: artimosios šviesos, tolimosios šviesos, priešrūkiniai žibintai ir t.t.

• Posūkių signalai

  Šie simboliai (rodyklės į kairę arba į dešinę) rodo, kad įjungti posūkių signalai. Jeigu kažkuri lemputė skydelyje mirksi du kartus greičiau nei įprastai, reiškia, kad yra perdegusi išorinė posūkio signalo lemputė. Jeigu reikia, pakeiskite ar leiskite pakeisti neveikiančią išorinę posūkio signalo lemputę.

• Pastovaus greičio palaikymo sistema (Cruise Control)

  Šis simbolis (spidometras su rodykle) rodo, kad įjungta pastovaus greičio palaikymo sistema.

• Automatinės šviesos

  Šis simbolis rodo, kad įjungtas automatinis žibintų režimas.

• Linijų palaikymo asistentas

  Įjungtas ir aktyvus linijų palaikymo asistentas - automobilis „mato“ kelio juostas ir gali padėti išlaikyti važiavimo kryptį. Tai informacinis simbolis - galite važiuoti įprastai, tiesiog nelaikykite to kaip autopiloto ir visada laikykite rankas ant vairo. Jei simbolis virsta geltonu / raudonu ar nuolat dingsta - sistemą reikėtų patikrinti servise.

• Aklo kampo sekimo sistemos įspėjamoji lemputė

  Aklo kampo sekimo sistema aptiko transporto priemonę jūsų aklojoje zonoje - šalia ar šiek tiek už automobilio. Nekeiskite juostos ir nesukite manevro į tą pusę, kol lemputė dega ar mirksi. Jei simbolis nuolat šviečia be aiškios priežasties arba visai neveikia - kreipkitės į servisą sistemos patikrai.

BMW Kuro Lygio Patikrinimas per Skydelį

Kuro lygio daviklio veikimas ir jo rodmenų atvaizdavimas prietaisų skydelyje yra svarbi automobilio informacinės sistemos dalis. Neteisingi kuro lygio rodmenys gali sukelti nepatogumų ir net avarinių situacijų. Anksčiau minėtame kontekste pateikiami pavyzdžiai su XM ir Xantia, nors ir nesusiję su BMW, atskleidžia bendras kuro daviklių veikimo problemas ir laidų diagnostikos ypatumus, kurie gali būti pritaikomi ir kitų gamintojų automobiliams.

Kuro daviklio laidų analizė ir diagnostika

Kuro lygio daviklis bake paprastai turi du arba tris laidus, kurie perduoda informaciją į prietaisų skydelį arba borto kompiuterį. Pagal kai kurias schemas, iš daviklio išeina du laidai, kurie jungiasi prie baltos 5 kontaktų fiskės, o iš jos į skydelį jau eina trys laidai. Dažniausiai 4 ir 5 kontaktai daviklio laidai jungiasi prie 15 kontaktų žalios skydelio fiskės.

Yra pastebėjimų, kad vienas iš laidų gali visiškai nerodyti jokių gyvybės ženklų, kitas eiti į skydelį (jį trumpinant į masę, rodyklė pakyla ir užgęsta lemputė, rodanti, kad liko mažai kuro). Trečias laidas gali kelti įtarimų: jei tikėti kai kuriomis schemomis, jis turi eiti į skydelį, o lyginant su kitais modeliais (pvz., Xantia), tas laidas turi būti masinis. Degimui esant įjungtam, ant jo įtampa gali būti apie 180mV.

Logiškai mąstant, jį reiks pajungti į korpusą, tačiau kyla nerimas, kodėl laidas eina iki pat skydelio, o nepajungtas kur nors į korpusą šalia bako. Tai gali reikšti, kad ten yra kokia nors diagnostika ir tai nėra paprasta masė. Kai kuriais atvejais, iš bako daviklio išeina tik dvi kojos (1 ir 2), o trečias laidas, einantis į skydelį, iš viso niekur neprijungtas. Tai gali būti gedimo požymis arba sistemos ypatumas. Problemų su kuro lygio rodmenimis atveju, rekomenduojama patikrinti varžą su testeriu tarp masės ir pirmo bei antro daviklio laidų.

Remiantis kai kuriomis schemomis, visi trys laidai iš bako daviklio jungiasi tiesiai į kompiuterį. Manoma, kad nė vienas laidas nėra įžemintas, o greičiau bus užjungta per varžas įtampos svyravimams ir termo kompensacijai. Dėl netikslaus rodymo greičiausiai gali būti kalti kondensatoriai kompiuteryje, ant kurių sukurta koreliavimo schema.

Dažnos problemos ir sprendimai kuro lygio rodymui

Jei kuro lygis rodomas netiksliai arba visai nerodomas, tai gali būti susiję su pačiu davikliu arba prietaisų skydeliu. Pavyzdžiui, BMW XM modelyje, jei rodyklė „nusigrybavo visiškai“ ir rodo kada nori, nenori nerodo, o daviklio pakeitimas neduoda jokio rezultato, problema gali būti pačiame prietaisų skydelyje. Tai gali reikšti prastą kontaktą kažkurioje skydelio grandinėje.

Norint diagnozuoti kuro lygio rodymo problemas, rekomenduojama atlikti šiuos veiksmus:

1. Patikrinti kontaktus tarp kuro daviklio ir automobilio korpuso.
2. Patikrinti kontaktus tarp daviklio laidų ir prietaisų skydelio.
3. Atlikti kompiuterinę diagnostiką, kad nustatytumėte gedimo kodus.
4. Patikrinti pačio prietaisų skydelio veikimą, ar nėra jokių kontaktų problemų ar gedimų.

BMW E60 šviesų bloko funkcijos ir gedimai

BMW E60 serijos automobiliai pasižymi moderniu dizainu ir pažangiomis technologijomis. Viena iš svarbių šios serijos dalių yra šviesų blokas, atsakingas už saugų ir efektyvų apšvietimą. Šviesų blokas atlieka kelias esmines funkcijas: priekinių žibintų (trumpųjų, ilgųjų, gabaritinių), posūkių signalų, rūko žibintų ir galinių žibintų valdymą. Jis ne tik įjungia ir išjungia šviesas, bet ir reguliuoja jų intensyvumą bei atlieka diagnostikos funkcijas, informuodamas vairuotoją apie perdegusias lemputes ar kitus gedimus.

Šviesų bloko sudėtinės dalys

• Šviesų valdymo modulis (LCM): Tai pagrindinis šviesų bloko "smegenys", atsakingas už visų šviesų funkcijų valdymą, diagnostiką ir komunikaciją su kitais automobilio elektronikos moduliais.
• Priekiniai žibintai: Dažniausiai E60 automobiliuose naudojami halogeniniai, ksenoniniai arba LED žibintai.
• Galiniai žibintai: Dažniausiai naudojamos LED lemputės.
• Lemputės: Svarbu naudoti tinkamo tipo ir galios lemputes.
• Laidai ir jungtys: Užtikrina elektros srovės tiekimą.

Dažniausi E60 šviesų bloko gedimai ir jų priežastys

• Perdegusios lemputės: Dažniausias gedimas. Svarbu nustatyti priežastį (pvz., per didelė įtampa, vibracija).
• LCM gedimai: Gali sugesti dėl įtampos šuolių, korozijos, mechaninių pažeidimų. Pasireiškia neteisingu šviesų veikimu, klaidos pranešimais prietaisų skydelyje.
• Ksenoninių žibintų balasto gedimai: Gali pasireikšti žibinto nemirksėjimu, šviesos intensyvumo sumažėjimu.
• Laidų ir jungčių problemos: Pažeisti laidai ar korozijos paveiktos jungtys gali sukelti įvairius gedimus.
• Žibintų rasojimas: Drėgmė, patekusi į žibintą, gali sukelti koroziją.

Gedimus gali sukelti amžius ir nusidėvėjimas, aplinkos veiksniai (drėgmė, temperatūros svyravimai, kelio druska), elektros problemos (įtampos šuoliai), mechaniniai pažeidimai ir netinkamos lemputės.

Diagnostika, remontas ir priežiūra

Diagnostikos procesas apima vizualinę apžiūrą, lempučių ir saugiklių patikrinimą, kompiuterinę diagnostiką ir įtampos matavimą. Remontas priklauso nuo gedimo pobūdžio - nuo paprasto lemputės keitimo iki sudėtingo LCM remonto.

Norint užtikrinti ilgalaikį ir patikimą šviesų bloko veikimą, rekomenduojama reguliariai tikrinti šviesas, naudoti kokybiškas lemputes, saugoti žibintus nuo drėgmės, vengti įtampos šuolių ir reguliariai valyti žibintus.

BMW E91 (328i) dažniausiai pasitaikančios silpnosios vietos

BMW 3 serijos E91 328i yra universalas, sėkmingai suderinantis dinamiką, praktiškumą ir komfortą. E91 su 3,0 l eiliniu šešių cilindrų (N52) benzininiu varikliu dažnai giriamas už sklandų veikimą ir malonų valdymą. Vis dėlto, bėgant metams išryškėja pasikartojantys gedimai.

Dažniausios problemos ir jų sprendimai

• Variklis:
  • Vožtuvų dangtelio tarpinė: Su laiku kietėja ir trūkinėja. Požymiai: tepalo kvapas, šlapuojantis vožtuvų dangtelis. Sprendimas - kokybiška tarpinė.
  • Aušinimo siurblys ir termostatas: Laikui bėgant praranda našumą. Simptomai: variklio temperatūros svyravimai, pranešimai skydelyje, aušinimo skysčio nuotėkis. Sprendimas - keitimas kokybiškomis dalimis.
  • Garų alsuoklio (CCV) sistema: Užsikimšęs vožtuvas ar žarnos lemia nelygų darbą tuščiąja eiga, padidėjusį tepalo suvartojimą. Sprendimas - vožtuvo ir žarnų keitimas.
  • Degimo ritės: Perkaitimas ir amžius lemia ričių gedimą: trūkčiojimas, galios kritimas. Sprendimas - defektuotų ričių pakeitimas.
  • Tepalo nuotėkiai: Dažnai pasirodo ties alyvos filtro korpuso tarpine ar karterio tarpine. Sprendimas - stebėti alyvos lygį, tikrinti sandarumą.
• Elektros sistema:
  • Akumuliatoriaus išsikrovimas: Parazitinės srovės nutekėjimas, netvarkinga įkrovimo sistema. Reikia identifikuoti konkrečią grandinę.
  • Langų keltuvai: Silpnas judėjimas ar užstrigimas. Sprendimas - naujas keltuvo mechanizmas.
  • Prietaisų skydelio veikla: Mirgėjimas, netikslūs rodmenys. Būtina diagnostika.
  • Centrinis užraktas: Nesinchroniškai veikiančios spynos. Susiję su spynų pavaromis ar laidų lūžiais.
• Transmisija ir jėgos perdavimas:
  • Mechaninė pavarų dėžė (sankabos dėvėjimasis): Pasireiškia slydimu, pavarų jungimo sunkumais. Sprendimas - keisti diską, prispaudimo plokštę.
  • Automatinė pavarų dėžė: Trūkčiojimai, vėluojantis įsijungimas. Sprendimas - reguliarus alyvos ir filtro keitimas.
  • Diferencialo ūžesys: Posūkiuose ar tiesiai girdimas ūžesys. Dažnai rodo guolių dėvą.
  • Kardaninio veleno vibracijos: Vibracijos didesniu greičiu. Paprastai slepiasi universaliuose šarnyruose.
• Pakaba ir vairavimas:
  • Pakabos įvorės: Susidėvėjusios įvorės sukelia bildesį, prastina stabilumą. Sprendimas - keitimas kokybiškomis detalėmis.
  • Amortizatorių nusidėvėjimas: Per didelis linguojimas, ilgesnis stabdymo kelias. Sprendimas - nauji amortizatoriai.
  • Vairo mechanizmas: Nepreciziškas vairas, skysčio nuotėkis. Tikrinami trauklių antgaliai.
  • Ratų suvedimas: Neteisingi ratų kampai sukelia trauką į šoną. Po pakabos darbų atliktas suvedimas grąžina stabilumą.
• Salonas ir komfortas:
  • Oro kondicionavimas: Silpnas vėsinimas, pašaliniai garsai. Susiję su freono nuotėkiais.
  • Apdailos medžiagų dėvėjimasis: Blukimas, trūkinėjimai, sėdynių apmušalų plyšimai. Reguliari priežiūra.
  • Saugos diržai: Prastai susivyniojantis ar neužsifiksuojantis diržas. Mechanizmo ir sagties defektai.
  • Garso sistema: Trūkinėjantis garsas, neveikiantys garsiakalbiai. Dažniausiai rodo pažeistus garsiakalbius.
  • Stoglangis: Vandens pratekėjimas ir sunkus judėjimas. Dėl užsikimšusių drenažų.
  • Durų spynų pavaros: Neveikiančios pavienės durys. Dažniausiai reiškia aktuatoriaus gedimą.

Priežiūra ir eksploatacinės rekomendacijos

Norint išlaikyti BMW E91 328i patikimumą, rekomenduojama laikytis šių patarimų:

• Laikykitės alyvos ir filtrų keitimo intervalų.
• Periodiškai tikrinkite aušinimo, uždegimo ir CCV sistemas.
• Neignoruokite pašalinių garsų ar įspėjamųjų pranešimų skydelyje.
• Po pakabos darbų atlikite ratų suvedimą ir stebėkite padangų slėgį.
• Elektrikos gedimus pradėkite nuo maitinimo grandinių ir masių patikros.
