Įtraukti į automobilio saugiklių bloką (saugikliu/relay box) dažnai būna paslėpta relė ir konkrečiai jūsų transporto priemonei pritaikytas relės ir saugiklių diagramų rinkinys. Žemiau pateikiama išsami instrukcija, kaip patikrinti, ar saugikliai ir relės veikia teisingai, su praktiškomis rekomendacijomis ir patikros žingsniais.
Ko ieškoti ir kur rasti diagramas

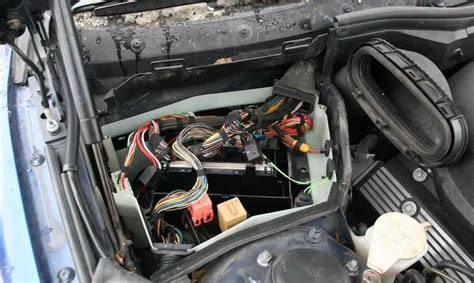

Po apsaugine danga rasite diagramą, kurioje nurodyti jūsų automobilio relės ir saugikliai. Diagramos tikslumas labai svarbus, nes ji nurodo, kurios linijos ir grandinės yra susijusios su konkrečiais komponentais, pvz., priežiūros šviesa, variklio valdymo modulis ar kitos funkcijos.
Kaip patikrinti relę naudodami žinomą gerą relę
- Pasikeitimo principas: paprasčiausias būdas patikrinti relę - ją pakeisti žinoma sekmingai veikusia relė ir stebėti, ar problema išnyksta. Jei pašalinus neveikiančią relę, įsitikinate, kad sistema veikia su nauja relė, relė gali būti sugedusi.
- Grandinės patikra su skaitikliu: pirmiausia patikrinkite su įrankiu ar yra įtampa prie pinio 30 priklausomame relės sujungimo mazge. Nustatykite prie ground (žemės) ir paliestą relės jungties piną 30. Jei įtampa yra, testerio LED užsidegs.
- Grandinės uždarymas: kai įtampa randama prie 30 pin, įdėjus laidą (jumper) tikrinate ar grandinė užsidaro. Pavyzdžiui, kai grandinė užsidaro, kai prijungiama tam tikra jungtis, tai reiškia, kad kontrolinė grandinė veikia.
- Jei nėra užsidarymo: tikrinkite, ar nėra papildomų gedimų, pvz., prarasto signalo, kintamos įtampos ar netinkamų jungčių. Taip pat galima išbandyti kitą relę ar patikrinti kabelių pažeidimus.
Dažniausi ženklai, įspėjantys apie saugiklių ar relės problemas
- Priešuždegimo šviesos neįsijungia arba įsijunginėja netikėtai.
- Kaitinimo ar elektriniai komponentai neveikia arba veikia netiksliai.
- Grojamos spynos, langų mechanizmai ar kitos funkcijos neveikia iš karto.
Patikros žingsnių santrauka
- Raskite saugiklių bloką ir diagramą, kuri atitinka jūsų automobilio modelį.
- Pakeiskite įtartiną relę su gera relė ir patikrinkite ar problema išnyksta.
- Prišikite piną 30 su testeriu, patikrinkite įtampą ir žemę.
- Įstatykite jumper’į ir patikrinkite, ar grandinė užsidaro teisingai.
Rekomendacijos saugumui ir įrankiams
Dirbant su automobilių elektros sistemomis, laikykitės atsargumo: prieš remonto darbus atsipalaiduokite akumuliatoriaus gnybtus, naudokite apsaugines pirštines ir įrankius, patikrinkite įtampos šaltinį bei teigiamų ir neigiamų kontaktų patikimumą.
Teksto santrauka ir papildoma informacija
Šiame vadove nagrinėjama, kaip rasti ir patikrinti relės bei saugiklių veikimą BMW E90 320d modelio atjungtų sudedamųjų dalių kontekste, naudojant diagramas ir paprastus patikros metodus. Tikslumas diagramose ir teisingas elektroninių grandinių patikrinimas gali padėti greitai identifikuoti gedimus ir sutaupyti laiką.
HOW TO REMOVE OR REPLACE FRONT SEAT ON BMW E90 E91 E92 E93
| Veiksmas | Kodėl svarbu | Patarimai |
|---|---|---|
| Patikra prie 30 pin | Įtampa rodo, ar grandinė veikia | Naudokite testerį su geru žemės kontaktu |
| Jumper’io patikra | Įvyksta grandinės uždarumas | Stebėkite ar atsiranda apkrova |
| Relės pakeitimas | Greitas identifikavimas ar relė yra gera ar sugedusi | Naudokite žinomai gerą relę pirmiausia |
