BMW E60 serija, gaminama nuo 2003 iki 2010 metų (o universalai E61 iki 2010), išsiskiria ne tik savo elegantišku dizainu, bet ir pažangiais technologiniais sprendimais. Vienas iš svarbiausių elementų, užtikrinančių efektyvų šių automobilių veikimą, yra turbokompresorius, arba tiesiog turbina.
Prietaisas, įprastai vadinamas turbina, tapo neatsiejama šiuolaikinio dyzelinio variklio dalimi. Šis agregatas susideda iš dviejų dalių: dujų turbinos ir kompresoriaus.
Turbinos veikimo principas ir svarba
Turbina yra esminė vidaus degimo variklio dalis, ypač dyzeliniuose ir kai kuriuose benzininiuose BMW E60 modeliuose. Jos pagrindinė funkcija - padidinti į variklį patenkančio oro kiekį. Tai pasiekiama išmetamųjų dujų energiją panaudojant turbinos rotoriui sukti, kuris savo ruožtu suka kompresoriaus ratą. Kompresorius suspaudžia orą ir tiekia jį į cilindrus. Didesnis oro kiekis leidžia sudeginti daugiau degalų, o tai padidina variklio galią ir sukimo momentą.
E60 modeliuose turbinos valdymas yra sudėtingas procesas, apimantis įvairius jutiklius, vožtuvus ir elektroninį valdymo bloką (ECU). ECU nuolat stebi variklio parametrus, tokius kaip sūkių skaičius, apkrova, oro srautas ir temperatūra, ir pagal tai reguliuoja turbinos veikimą. Tai užtikrina optimalų variklio efektyvumą ir sumažina išmetamųjų dujų kiekį.

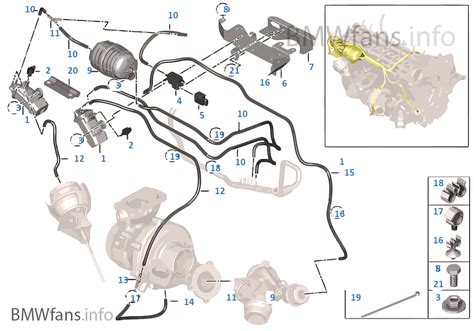

BMW E60 Turbinos Valdymo Sistemos Komponentai
E60 turbinos valdymo sistema susideda iš kelių pagrindinių komponentų:
- Turbokompresorius: Pagrindinis elementas, atsakingas už oro suspaudimą ir tiekimą į variklį.
- Slėgio reguliavimo vožtuvas (Wastegate): Reguliuoja turbinos sukimo greitį ir apsaugo nuo per didelio slėgio susidarymo. Egzistuoja vakuuminiu ir elektriniu principu valdomi vožtuvai.
- Elektroninis valdymo blokas (ECU): Analizuoja jutiklių duomenis ir valdo turbinos veikimą.
- Jutikliai: Matuoja įvairius variklio parametrus, tokius kaip oro srautas, slėgis ir temperatūra.
- Vakuumo sistema (jei naudojama): Kai kuriuose modeliuose, ypač ankstesniuose, turbinos valdymui naudojama vakuumo sistema, kuri reguliuoja slėgio reguliavimo vožtuvą.
- Oro srauto matuoklė (MAF): Matuoja į variklį patenkančio oro kiekį.
- MAP (Manifold Absolute Pressure) sensorius: Matuoja slėgį įsiurbimo kolektoriuje.
Elektrinio Turbinos Valdymo Sistemos Ypatumai E60 modeliuose
Nors tradicinėse turbinose slėgis reguliuojamas naudojant vakuuminius arba pneumatinius mechanizmus, E60 serijoje, ypač dyzeliniuose modeliuose, dažnai naudojamas elektrinis turbinos valdymas. Ši sistema leidžia tiksliau ir greičiau reguliuoti turbinos geometriją, optimizuojant variklio galią ir degalų sąnaudas.
Pagrindiniai elektrinio valdymo sistemos komponentai yra:
- Turbinos geometrijos keitimo mechanizmas (VNT - Variable Nozzle Turbine arba VTG - Variable Turbine Geometry): Tai turbinos dalis, kuri keičia išmetamųjų dujų srautą į turbinos mentės, taip reguliuodama turbinos sukimosi greitį ir slėgį.
- Elektrinis pavaros mechanizmas (actuator): Šis mechanizmas, valdomas elektroninio valdymo bloko (ECU), tiesiogiai keičia VNT/VTG geometriją. Jis gauna signalus iš ECU ir atitinkamai reguliuoja turbinos sparnų padėtį.
- Padėties jutiklis: Šis jutiklis nuolat stebi elektrinės pavaros padėtį ir siunčia duomenis atgal į ECU. Tai leidžia ECU nuolat koreguoti pavaros veikimą, užtikrinant optimalų turbinos veikimą.
Elektrinio valdymo sistemos pranašumai prieš vakuumines ar pneumatines sistemas yra didesnis tikslumas, greitesnė reakcija ir galimybė nuolat optimizuoti turbinos veikimą pagal realias vairavimo sąlygas. Tai leidžia pasiekti geresnį variklio efektyvumą ir sumažinti emisijas.
Dažniausios BMW E60 Turbinos Gedimų Priežastys
Turbina gali sugesti dėl įvairių priežasčių. Didžioji dalis gedimų, net apie 70%, kyla dėl nekokybiškų alyvų ar alyvos filtrų naudojimo, per reto alyvos keitimo, kitų tepimo sistemos problemų. Dažniausios problemos:
- Tepalo trūkumas arba netinkama tepalo kokybė: Turbina veikia labai dideliais sūkiais, todėl jai būtinas tinkamas tepimas. Tepalo trūkumas arba netinkamas tepalas gali sukelti guolių nusidėvėjimą ir turbinos gedimą.
- Užsiteršęs oro filtras: Užsiteršęs oro filtras riboja oro srautą į turbiną, o tai gali sukelti jos perkaitimą ir gedimą.
- Pažeisti arba užsikimšę tepalo tiekimo vamzdeliai: Tai sutrikdo tepalo tiekimą į turbiną.
- Slėgio reguliavimo vožtuvo (Wastegate) gedimas: Jei vožtuvas užstringa uždarytoje arba atviroje padėtyje, turbina gali veikti netinkamai. Elektrinio valdymo atveju, dažnai pasitaiko pažeidimai dėl korozijos ar mechaninių pažeidimų.
- Įsiurbimo sistemos nesandarumas: Nesandarumas įsiurbimo sistemoje gali sukelti oro nutekėjimą, o tai sumažina turbinos efektyvumą.
- Mechaniniai pažeidimai: Į turbiną patekę svetimkūniai (pvz., smėlis, metalo drožlės) gali pažeisti jos sparnelius.
- Netinkamas variklio valdymas (čipavimas): Nekvalifikuotas variklio "čipavimas" gali padidinti turbinos apkrovą ir sutrumpinti jos tarnavimo laiką.
- DPF (Diesel Particulate Filter) problemos: Užsikimšęs DPF filtras sukuria didesnį priešslėgį išmetimo sistemoje, o tai gali neigiamai paveikti turbinos veikimą.
- Elektrinės pavaros gedimas: Tai vienas dažniausių elektrinio turbinos valdymo gedimų. Pavara gali sugesti dėl mechaninio nusidėvėjimo, korozijos, perkaitimo ar elektronikos problemų.
- Padėties jutiklio gedimas: Netikslūs arba nepatikimi padėties jutiklio duomenys gali sukelti netinkamą turbinos valdymą.
- ECU problemos: ECU gedimai taip pat gali turėti įtakos turbinos valdymui.
- VNT/VTG mechanizmo užstrigimas: Laikui bėgant, VNT/VTG mechanizmas gali užstrigti dėl suodžių, alyvos nuosėdų ar korozijos.
- Elektros laidų ir jungčių problemos: Pažeisti laidai, atsilaisvinusios jungtys ar korozija gali sutrikdyti signalų perdavimą.
BMW E60 Turbinos Gedimų Simptomai
Atpažinti turbinos gedimus ankstyvoje stadijoje yra labai svarbu, nes tai gali padėti išvengti didesnių problemų ir brangaus remonto. Dažniausi simptomai, įspėjantys, kad sugedo turbokompresorius:
- Sumažėjusi variklio galia: Automobilis lėčiau įsibėgėja, jaučiamas galios trūkumas. Trauka atsiranda tik prie aukštesnių apsukų (pvz., virš 3000 aps/min). Savininkas gali pastebėti, kad "parovozinė trauka" tapo prastesnė.
- Padidėjęs dūmingumas: Išmetamosios dujos tampa juodos arba mėlynos spalvos. Juodas dūmas dažniausiai rodo per didelį degalų kiekį, o mėlynas - tepalo degimą.
- Neįprasti garsai: Švilpimas, ūžimas arba kitas neįprastas garsas iš turbinos srities. Iš pradžių tai gali būti naujas oro srauto garsas, vėliau virstantis ūžimu ar „žvėries/dinozaurų riaumojimu“.
- Padidėjęs tepalų suvartojimas: Tepalas gali patekti į turbinos korpusą dėl susidėvėjusių riebokšlių. Gali tekti доливати 100-200 gramų tepalo.
- Avarinis režimas (Limp Mode): ECU gali perjungti variklį į avarinį režimą, apribojant galią, jei aptinka turbinos gedimą. Apie tai praneša įspėjamoji lemputė prietaisų skydelyje.
- Klaidos kodai: Diagnostikos įranga gali parodyti klaidos kodus, susijusius su turbinos slėgiu, oro srautu arba kitais parametrais.
Konkrečiu atveju, kai automobilio savininkas pradėjo jausti, kad automobilis lėčiau įsibėgėja, padidėjo tepalo suvartojimas ir atsirado ūžesys, diagnostika parodė, kad lopelė (sparnuotė) atsikabino šaltoje turbinos dalyje. Ant automobilio buvo sumontuotas turbokompresorius BMW TF035HL6B-13TB (11658506892). Gedimas įvyko, kai automobilio rida siekė 332 000 km. „Atidarymas“ parodė, kad į ją anksčiau nebuvo lįsta.
BMW E60 Turbinos Diagnostika
Tiksli turbinos diagnostika yra būtina norint nustatyti gedimo priežastį ir pasirinkti tinkamą remonto būdą. Diagnostikos procesas apima:
- Vizualinė apžiūra: Apžiūrima turbina, ar nėra mechaninių pažeidimų, tepalo nutekėjimų, įtrūkimų ar kitų defektų.
- Slėgio patikrinimas: Matuojamas turbinos sukuriamas slėgis, norint nustatyti, ar jis atitinka gamintojo nustatytas normas.
- Vakuumo sistemos patikrinimas (jei naudojama): Tikrinama, ar nėra vakuumo nuotėkio, ar vožtuvai veikia tinkamai.
- Elektrinių komponentų patikrinimas: Tikrinami jutikliai, laidai ir jungtys, susiję su turbinos valdymu.
- Kompiuterinė diagnostika: Naudojama diagnostikos įranga, skirta nuskaityti klaidos kodus ir stebėti realaus laiko duomenis, tokius kaip turbinos slėgis, oro srautas ir temperatūra. INPA ir DIS programos yra populiarios tarp BMW savininkų.
- Turbinos sparnelių patikrinimas: Specialiu endoskopu galima apžiūrėti turbinos sparnelius, ar jie nepažeisti arba neužlankstyti.
- "Live data" analizė: Diagnostikos įranga leidžia stebėti realiu laiku ECU siunčiamus ir gaunamus duomenis.
BMW E60 Turbinos Remontas ir Keitimas
Priklausomai nuo gedimo pobūdžio, turbiną galima remontuoti arba pakeisti nauja. Restauracija atliekama išardant turbokompresorių, jį išvalant ir nustatant gedimą. Tuomet pakeičiamos sugedusios dalys bei subalansuojama. Visa tai atlikus turbina ištestuojama esant oro ir alyvos slėgiui. Po balansavimo ir testavimo galutinai surenkame turbiną ir ją įmontuojame atgal į automobilį.
Remontas gali apimti:
- Guolių keitimas: Jei guoliai susidėvėję, juos galima pakeisti naujais.
- Riebokšlių keitimas: Pažeisti riebokšliai gali sukelti tepalo nutekėjimą, todėl juos reikia pakeisti.
- Slėgio reguliavimo vožtuvo (Wastegate) remontas arba keitimas: Jei vožtuvas užstringa arba neveikia tinkamai, jį galima remontuoti arba pakeisti nauju.
- Turbinos sparnelių balansavimas: Po remonto turbinos sparneliai turi būti subalansuoti, kad būtų užtikrintas tinkamas jos veikimas.
- Valymas: Turbinos valymas nuo suodžių ir apnašų gali pagerinti jos veikimą.
- Elektrinės pavaros keitimas: Jei nustatyta, kad pavara yra sugedusi, ją reikia pakeisti nauja arba restauruota.
- Padėties jutiklio keitimas: Jei jutiklis yra sugedęs, jį reikia pakeisti nauju.
- VNT/VTG mechanizmo valymas: Jei mechanizmas yra užstrigęs dėl nuosėdų, jį galima išvalyti naudojant specialius valiklius.
- Laidų ir jungčių remontas arba keitimas: Pažeistus laidus reikia suremontuoti arba pakeisti naujais.
- ECU remontas arba keitimas: Jei nustatyta, kad ECU yra sugedęs, jį reikia suremontuoti arba pakeisti nauju.
Jei turbina yra stipriai pažeista arba remonto kaina yra didelė, gali būti geriau ją pakeisti nauja arba restauruota turbina. Restauruotos turbinos yra pigesnės nei naujos, bet svarbu pasirinkti patikimą tiekėją, kuris suteikia garantiją. Keičiant turbiną, būtina patikrinti ir išvalyti tepalo tiekimo vamzdelius, kad į naują turbiną nepatektų nešvarumų. Pirkti turbiną iš ardymo yra rizikinga, naujų dažnai nėra, o analogai nekelia pasitikėjimo.
Turbokompresorius veikia labai dideliais sūkiais, todėl svarbu atlikti balansavimą. Šios procedūros metu pašalinami rezonansiniai rotoriaus virpesių amplitudės šuoliai ir optimizuojamas rotoriaus virpesių lygis, taip pat patikrinamas alyvos pralaidumas pro guolius, sandariklių darbas. Darbo rezultatas - tolygus, betriukšmis sukimasis, stabili alyvos plėvelė guoliuose ir patikimas šio prietaiso veikimas.
Aukščiau minėtu atveju, savininkas nusprendė restauruoti savo turbiną. Automobilis buvo atiduotas į servisą 2023.11.06 ir atsiimtas 2023.11.10, suteikiant 1 metų garantiją. Remonto ir dalių kaina sudarė 34 600 rublių.
Kas gali kokybiškai suremontuoti turbokompresorių?
Yra galvojančių, kad nusipirkus remontinį komplektą galima tai padaryti pačiam garažo sąlygomis. Deja, toks remontas dažniausiai būna nesėkmingas, nes reikalingos dar ir papildomos žinios. Be to, dažnai gali pritrūkti reikiamų detalių. Patikimiausias ir greičiausias turbinų remontas gali būti atliekamas specializuotame autoservise. Turbokompresorių galima laikyti savotišku variklio būklės indikatoriumi, gendančiu tik tada, kai kažkas negerai variklio sistemose.
Jeigu važiuodami pastebėjote turbinos nesklandumus ar kitų detalių blogą veikimą savo automobilyje, visada galite kreiptis į Panevėžyje įsikūrusį „Autodraivas“ autoservisą. Autoservise tvarkomi įvairūs automobilių modeliai (Audi, BMW, Citroen, Hyundai, Honda, Mazda, Peugeot, Toyota, Volkswagen, Volvo, Opel ir daug kitų). Kvalifikuoti specialistai apžiūrės jūsų automobilį, diagnozuos ir išspręs esančias problemas greitai, pigiai ir kokybiškai. „Autodraivas“ autoservisą rasite adresu - Smėlynės g.
BMW E60 Turbinos Priežiūros Patarimai
Norint užtikrinti ilgalaikį ir patikimą turbinos veikimą, svarbu laikytis kelių paprastų priežiūros taisyklių:
- Reguliariai keiskite tepalus ir filtrus: Naudokite tik aukštos kokybės tepalus, atitinkančius BMW specifikacijas. Tepalus ir filtrus keiskite pagal gamintojo rekomendacijas arba dažniau, jei važinėjate sunkiomis sąlygomis. Norint užtikrinti sklandų šių prietaisų veikimą, svarbu tinkamai prižiūrėti dujų turbiną ir periodiškai apsilankyti autoservise.
- Leiskite varikliui apšilti: Prieš didindami apsukas, leiskite varikliui apšilti kelias minutes. Tai leidžia tepalui pasiekti visas turbinos dalis ir sumažina nusidėvėjimą.
- Atvėsinkite turbiną prieš išjungiant variklį: Po ilgesnės kelionės arba didelės apkrovos, leiskite varikliui padirbėti tuščiąja eiga kelias minutes prieš išjungiant. Tai leidžia turbinai atvėsti ir apsaugo nuo tepalo užkepimo.
- Reguliariai tikrinkite oro filtrą: Užsiteršęs oro filtras riboja oro srautą ir gali sukelti turbinos perkaitimą.
- Venkite staigaus greitėjimo šaltu varikliu: Staigus greitėjimas šaltu varikliu sukuria didelę apkrovą turbinai.
- Stebėkite variklio garsus: Jei pastebėjote neįprastus garsus iš turbinos srities, nedelsdami kreipkitės į specialistą.
- Naudokite kokybišką kurą: Prastos kokybės kuras gali sukelti suodžių susidarymą ir užkimšti turbinos kanalus.
- Reguliariai atlikite diagnostiką: Reguliari kompiuterinė diagnostika gali padėti aptikti ankstyvus gedimo požymius.
- Stebėti alyvos lygį ir keisti alsuoklio filtrus: Patariama visada keisti alsuoklio filtrus, patikrinti vakuumines žarneles ir solenoidus.
Gerai veikianti turbina padeda sumažinti degalų sąnaudas, o su mažesnėmis sąnaudomis mažiau teršiama aplinka, todėl turbinos priežiūra verta pasirūpinti kiekvienam vairuotojui.
Turbinos Valdymo Sistemos Modifikacijos (Čipavimas)
Kai kurie BMW E60 savininkai, siekdami padidinti variklio galią, atlieka turbinos valdymo sistemos modifikacijas, dažnai vadinamas "čipavimu". Tai apima ECU programinės įrangos keitimą, siekiant padidinti turbinos slėgį ir degalų įpurškimą. Nors tai gali padidinti galią, svarbu atsiminti, kad netinkamas "čipavimas" gali sukelti turbinos gedimą ir sutrumpinti jos tarnavimo laiką. Rekomenduojama kreiptis į patyrusius specialistus, kurie naudoja patikrintas programas ir atsižvelgia į turbinos galimybes.
Alternatyvūs Sprendimai ir Modifikacijos
Kai kurie BMW E60 savininkai, susidūrę su dažnais elektrinio turbinos valdymo sistemos gedimais, svarsto alternatyvius sprendimus arba modifikacijas. Vienas iš tokių sprendimų yra konvertuoti elektrinį valdymą į vakuuminį arba pneumatinį. Tačiau šis sprendimas reikalauja nemažai modifikacijų ir gali turėti įtakos variklio efektyvumui ir emisijoms. Prieš priimant tokį sprendimą, svarbu pasikonsultuoti su patyrusiu specialistu ir įvertinti visus privalumus ir trūkumus.
Kitas populiarus sprendimas yra turbinos atnaujinimas (upgrade). Tai reiškia, kad originali turbina pakeičiama galingesne turbina su patobulintais komponentais. Šis sprendimas gali padidinti variklio galią, tačiau taip pat reikalauja papildomų modifikacijų, tokių kaip degalų sistemos atnaujinimas, ECU perprogramavimas ir kt.
Svarbu pabrėžti, kad bet kokios modifikacijos turi būti atliekamos atsakingai ir tik kvalifikuotų specialistų. Netinkamai atliktos modifikacijos gali pažeisti variklį ir kitus automobilio komponentus.
