BMW Variklio Paskirstymo Grandinės Garsai: Gedimo Priežastys ir Keitimas

BMW automobiliai dažnai asocijuojasi su galia, dinamika ir vairavimo malonumu. Tačiau po elegantiška išore slypi sudėtingi mechanizmai, kuriems reikalinga atidi priežiūra. Viena iš svarbiausių, bet kartu ir potencialiai problematiškų variklio dalių yra paskirstymo grandinė. Nors teoriškai sukurta tarnauti ilgai, praktikoje tam tikrų BMW modelių savininkams tenka susidurti su jos keitimo būtinybe anksčiau nei tikėtasi.

Paskirstymo Grandinės Svarba BMW Varikliuose

Paskirstymo grandinė (dažnai vadinama tiesiog "grandinė") yra esminė vidaus degimo variklio sudedamoji dalis. Jos pagrindinė funkcija - sinchronizuoti alkūninio veleno ir skirstymo veleno (ar velenų) sukimąsi. Alkūninis velenas yra sujungtas su stūmokliais ir paverčia jų judesį aukštyn-žemyn į sukamąjį judesį. Skirstymo velenas (-ai) valdo vožtuvų atidarymą ir uždarymą tiksliai nustatytu laiku, kad į cilindrus patektų oro ir kuro mišinys bei būtų pašalintos degimo dujos.

Tikslus šių dviejų velenų sinchronizavimas yra gyvybiškai svarbus variklio veikimui. Jei sinchronizacija sutrinka net minimaliai (grandinė išsitempia arba peršoka per dantratį), vožtuvai gali atsidaryti arba užsidaryti netinkamu laiku. Tai lemia:

• Prastą variklio darbą (netolygus veikimas, drebėjimas).
• Sumažėjusią galią ir padidėjusias kuro sąnaudas.
• Sunkumus užvedant variklį.
• Blogiausiu atveju - vožtuvų susidūrimą su stūmokliais, kas reiškia katastrofišką variklio gedimą ir labai brangų remontą (dažnai prilygstantį variklio keitimui).

BMW, kaip ir daugelis kitų gamintojų, istoriškai dažniau naudojo paskirstymo grandines, o ne diržus. Grandinės privalumu laikomas ilgaamžiškumas - teoriškai jos turėtų tarnauti visą variklio eksploatacijos laiką arba bent jau labai ilgą periodą (pvz., 250 000 - 300 000 km ar daugiau), skirtingai nei diržai, kuriuos reikia keisti kas 60 000 - 120 000 km. Metalinė grandinė atrodo patikimesnė nei guminis diržas. Tačiau praktika parodė, kad tam tikrų BMW variklių serijų grandinės ir jų komponentai (įtempikliai, kreipiančiosios) nėra tokie ilgaamžiai, kaip tikėtasi.

Probleminiai BMW Varikliai ir Grandinės Gedimo Ypatumai

Nors grandinės problemų gali pasitaikyti įvairiuose BMW varikliuose, kai kurios serijos pagarsėjo kaip ypač linkusios į ankstyvą paskirstymo mechanizmo gedimą. Svarbu suprasti, kad ne visi tam tikros serijos varikliai būtinai susidurs su šia problema, tačiau rizika yra didesnė.

Bendrosios Grandinės Problemų Priežastys

Bendrosios grandinės gedimo priežastys, būdingos daugeliui variklių, apima:

• Nepakankama arba netinkama variklio alyvos priežiūra: Tai pati svarbiausia priežastis. Per retai keičiama alyva praranda tepimo savybes, joje kaupiasi nešvarumai. Sena, užteršta alyva blogai tepa grandinę ir jos komponentus, ypač hidraulinį įtempiklį, kuris yra jautrus alyvos kokybei ir slėgiui. BMW "Longlife" alyvos keitimo intervalai (kartais siekiantys 30 000 km) dažnai laikomi per ilgais realiomis eksploatavimo sąlygomis, ypač važinėjant mieste ar agresyviai. Rekomenduojama keisti alyvą kas 10 000 - 15 000 km arba kartą per metus.
• Netinkamos kokybės alyva: Naudojant alyvą, neatitinkančią BMW specifikacijų, taip pat rizikuojama pakenkti varikliui, įskaitant paskirstymo mechanizmą.
• Gamykliniai defektai arba prastos medžiagos: Kartais problema slypi pačių dalių (grandinės, kreipiančiųjų) kokybėje ar dizaino sprendimuose.
• Natūralus nusidėvėjimas: Net ir kokybiškos dalys ilgainiui dėvisi. Grandinės šiek tiek tempiasi, kreipiančiosios dyla nuo trinties, įtempiklis praranda efektyvumą. Tai ypač aktualu didelę ridą (virš 200 000 - 250 000 km) turintiems automobiliams.
• Agresyvus vairavimo stilius: Staigūs pagreitėjimai ir aukšti sūkiai sukuria didesnes apkrovas paskirstymo mechanizmui.

Konkretūs Variklių Serijų Pavyzdžiai

N47 Dyzeliniai Varikliai (apie 2007-2014 m.)

Tai bene žinomiausias pavyzdys. Šie 1.6L ir 2.0L keturių cilindrų dyzeliniai varikliai buvo montuojami į daugelį populiarių modelių (1 serija E81/E82/E87/E88/F20/F21, 3 serija E90/E91/E92/E93/F30/F31/F34, 5 serija E60/E61/F10/F11, X1 E84, X3 E83/F25). Pagrindinė problema - paskirstymo grandinės yra sumontuotos variklio gale, prie smagračio pusės. Tai reiškia, kad norint jas pakeisti, dažniausiai reikia išimti visą variklį arba bent jau pavarų dėžę, kas drastiškai padidina darbo sąnaudas.

Pagrindinės N47 problemos apima prastos kokybės grandines, kurios linkusios per anksti išsitempti, silpnas plastikines kreipiančiąsias (bėgelius), kurios laikui bėgant tampa trapios ir lūžta, bei netobulą įtempiklio dizainą, dėl kurio hidraulinis įtempiklis gali sugesti arba nepakankamai įtempti išsitampiusią grandinę. Dėl šių priežasčių grandinė gali pradėti barškėti, o galiausiai - trūkti arba peršokti, sukeldama rimtą variklio pažeidimą. Problema buvo tokia paplitusi, kad BMW net vykdė tam tikras techninio aptarnavimo akcijas. Vėlesnėse N47 versijose (po ~2011 m.) ir B47 varikliuose dizainas buvo patobulintas, tačiau budrumo prarasti nereikėtų.

N57 Dyzeliniai Varikliai (apie 2008 m. ir vėliau) ir BMW E60 M57 kontekstas

Šie 3.0L šešių cilindrų dyzeliniai varikliai, montuoti į aukštesnės klasės modelius (3, 5, 6, 7 serijos, X3, X5, X6), taip pat turi grandinę gale, kaip ir N47. Nors jie laikomi patikimesniais nei N47, grandinės problemos nėra negirdėtos, ypač didesnę ridą turinčiuose automobiliuose. Priežastys panašios: grandinės tempimasis, kreipiančiųjų dilimas, įtempiklio problemos. Dėl galinės grandinės pozicijos keitimas taip pat yra labai brangus.

Verta paminėti, kad ankstesnių kartų 3.0L dyzeliniai varikliai, tokie kaip BMW M57, ypač vėlesnės jo modifikacijos (pvz., M57N2) E60 modeliuose, taip pat turi paskirstymo grandinę sumontuotą variklio gale. Tai reiškia, kad jiems būdingos panašios keitimo sudėtingumo ir kainodaros problemos kaip ir N57 varikliams. "Ištemptos grandinės garsas" BMW E60 su M57 varikliu yra dažnas požymis, rodantis, kad reikalingas atidus patikrinimas ir, greičiausiai, keitimas dėl didelio darbo kiekio susijusių su grandinės vieta.

N20 Benzininiai Varikliai (apie 2011-2017 m.)

Šie 2.0L keturių cilindrų turbobenzininiai varikliai (montuoti į 1, 2, 3, 4, 5 serijas, X1, X3, X4, Z4) taip pat susidūrė su paskirstymo mechanizmo problemomis, nors galbūt ne tokiu mastu kaip N47. Pagrindinė bėda čia dažnai siejama su alyvos siurblio grandinės modulio plastikinėmis kreipiančiosiomis. Šios kreipiančiosios, pagamintos iš prastesnės kokybės plastiko, laikui bėgant suirdavo. Jų gabaliukai patekdavo į variklio alyvos sistemą, užkimšdami alyvos paėmimo tinklelį ir sukeldami alyvos badą. Tai ne tik pažeisdavo pagrindinę paskirstymo grandinę ir jos komponentus dėl nepakankamo tepimo, bet ir galėjo lemti viso variklio gedimą dėl tepimo trūkumo. Vėlesniuose N20 varikliuose ir juos pakeitusiuose B48 varikliuose ši problema buvo išspręsta naudojant patvaresnes medžiagas.

Kiti Varikliai (N43, N46, N52, N55, M serijos ir kt.)

Problemos su grandinėmis gali pasitaikyti ir kituose BMW varikliuose, tiek senesniuose, tiek naujesniuose, benzininiuose ar dyzeliniuose. Pavyzdžiui, N43/N46 benzininiuose varikliuose gali pasireikšti grandinės barškėjimas dėl įtempiklio ar kreipiančiųjų problemų, tačiau keitimas paprastesnis nei N47/N57, nes grandinė dažniausiai priekyje. N52/N53/N54/N55 šešių cilindrų benzininiai varikliai, nors laikomi gana patikimais grandinės atžvilgiu, didelė rida ir nepakankama priežiūra gali sukelti problemų. Taip pat VANOS sistemos (vožtuvų fazių reguliavimo) gedimai kartais klaidingai palaikomi grandinės problemomis arba gali būti susiję. Senesni M serijos varikliai (pvz., M52, M54) paprastai laikomi labai patvariais, bet amžius ir rida daro savo, todėl grandinės gali išsitempti, o kreipiančiosios sudilti.

Paskirstymo Grandinės Gedimo Požymiai: Kada Sunerimti?

Laiku pastebėti artėjančios grandinės problemos požymiai gali padėti išvengti katastrofiško variklio gedimo. Svarbu atkreipti dėmesį į šiuos simptomus:

1. Garsai iš Variklio Skyriaus (Barškėjimas, Tarškėjimas)

Tai pats dažniausias ir ankstyviausias požymis. Garsai gali skirtis, bet dažniausiai apibūdinami kaip barškėjimas, tarškėjimas, grandinės šniokštimas. Šį triukšmą dažnai sukelia atsilaisvinusi arba susidėvėjusi paskirstymo grandinė, kuri barška dėl to, kad trankosi į savo dangtelį arba kitus variklio komponentus. Garsas dažniausiai girdimas variklio gale (N47, N57, M57 E60) arba priekyje (dauguma kitų variklių), ypač tik užvedus šaltą variklį (kol alyvos slėgis nesusikėlė ir įtempiklis neveikia pilna jėga) arba dirbant tuščiąja eiga. Garsas gali būti panašus į metalo trintį ar byrančių detalių garsą. Kai kuriems N47 ir M57 varikliams būdingas cikliškas "šniokštimas" esant apie 1500-2000 aps./min.

Svarbu: Bet koks neįprastas, cikliškas garsas iš variklio, ypač susijęs su apsukomis, turėtų būti nedelsiant patikrintas specializuotame servise. Ignoruojamas barškėjimas gali greitai peraugti į grandinės trūkimą.

2. Netolygus Variklio Darbas ir Našumo Sumažėjimas

Jei grandinė yra išsitempusi arba peršokusi per dantį, sutrinka vožtuvų veikimo laikas. Tai pasireiškia variklio drebėjimu, ypač tuščiąja eiga, prastu užvedimu (variklis ilgai sukamas starteriu, sunkiai "griebia"), netikėtu variklio užgesimu ir sumažėjusia trauka, prasta akceleracija. Dėl to kyla įvairių problemų, įskaitant cilindrų nesudirbimą, netolygų darbą laisvoje eigoje ir suprastėjusią akceleraciją. Kai paskirstymo grandinė išsitempia arba praleidžiamas vos vienas krumpliaratis, sutrinka tikslus variklio laiko nustatymas. Dėl to ir atsiranda minėtos problemos.

3. Įsižiebusi Variklio Klaidos Lemputė ("Check Engine")

Išsitempusi ar peršokusi grandinė sukelia neatitikimą tarp alkūninio ir skirstymo velenų padėties jutiklių signalų. Variklio valdymo blokas (ECU) tai fiksuoja kaip klaidą ir įžiebia "Check Engine" lemputę prietaisų skydelyje. Diagnostikos metu dažnai nuskaitomi klaidos kodai, susiję su alkūninio/skirstymo velenų padėties sinchronizacija (pvz., P0016, P0017, BMW specifiniai kodai kaip 2A98, 2A99, 40F1 ir kt.), VANOS sistemos klaidomis (kurios gali būti pasekmė, o ne priežastis) arba mišinio formavimo klaidomis (dėl netinkamo vožtuvų darbo).

Svarbu: Nors "Check Engine" lemputė gali degti dėl daugybės priežasčių, jei ji dega kartu su aukščiau minėtais garsiniais ar veikimo simptomais, grandinės problemos yra labai tikėtinos. Sunkiais atvejais dėl pažeistos, prastos būklės paskirstymo grandinės variklis gali apskritai neužsivesti.

4. Metalų Drožlės Variklio Alyvoje

Keičiant alyvą arba tikrinant jos lygį, pastebėtos metalo (dažniausiai aliuminio ar plieno) arba plastiko drožlės yra labai rimtas signalas. Jos gali atsirasti dėl besitrinančios grandinės į kreipiančiąsias ar variklio dangtelį, dylančių dantračų ar yrančių plastikinių kreipiančiųjų (ypač N20 atveju). Kai grandinė nusidėvi, metalas nusitrina ir mažos dalelės gali atitrūkti ir susimaišyti su alyva. Jei nebus staigiai reaguojama, tokia tarša gali greitai sugadinti kitus variklio komponentus. Tokiu atveju variklį reikia tikrinti nedelsiant.

Paskirstymo Grandinės Diagnostikos Procesas

Įtarus grandinės problemą, servise atliekama diagnostika gali apimti:

• Garsų klausymąsi: Patyręs mechanikas dažnai gali pagal garso pobūdį ir vietą preliminariai įvertinti problemą.
• Kompiuterinę diagnostiką: Klaidų kodų nuskaitymas ir gyvų parametrų stebėjimas (pvz., velenų padėties neatitikimas).
• Grandinės įtempimo patikrinimą: Kai kuriuose varikliuose įmanoma nuėmus tam tikrus dangtelius vizualiai įvertinti grandinės laisvumą ar įtempiklio būklę.
• Alyvos patikrinimą: Ieškoma drožlių ar kitų pašalinių dalelių.
• Endoskopinį tyrimą: Kartais per žvakės ar kitą angą įkišamas endoskopas, leidžiantis apžiūrėti grandinę ar kreipiančiąsias be didelio ardymo.
• Variklio dalinį ardymą: Sudėtingesniais atvejais gali tekti nuimti vožtuvų dangtelį ar kitas dalis, kad būtų galima tiksliai įvertinti paskirstymo mechanizmo būklę.

Patiems atlikti variklio grandinės patikrinimą nerekomenduojame, nes tam reikia daug įrankių, gerų sąlygų, žinių bei galimybės apdoroti didelį kiekį informacijos. Nors su OBD-II skeneriu galite pamatyti informaciją apie klaidas bei problemas, defektus tiksliai nustatyti įmanoma tik tada, jei esate patyrę variklių meistrai. Neteisingas informacijos interpretavimas gali padaryti daugiau žalos nei duoti naudos.

BMW Variklio Grandinės Keitimo Procesas: Sudėtingumas ir Kainodara

Paskirstymo grandinės keitimas yra viena sudėtingiausių ir daugiausiai laiko reikalaujančių variklio remonto procedūrų, ypač tam tikruose BMW modeliuose. Sudėtingumas ir kaina priklauso nuo daugelio veiksnių, tačiau pagrindiniai yra šie:

1. Grandinės Vieta Variklyje

Kaip minėta, N47, N57 dyzeliniuose varikliuose ir vėlesnių modifikacijų M57 varikliuose (ypač BMW E60) grandinė yra gale. Tai pats nepalankiausias variantas, nes norint prieiti prie grandinės, reikia:

• Išimti pavarų dėžę (automatinę ar mechaninę).
• Nuimti smagratį ir sankabą (jei mechaninė).
• Kartais tenka iškelti visą variklį iš automobilio.

Šios operacijos reikalauja labai daug darbo valandų (pvz., 15-30 valandų ar daugiau), specialios įrangos (variklio keltuvo, specialių įrankių) ir aukštos mechaniko kvalifikacijos. Vien darbo kaina tokiu atveju sudaro didžiąją dalį remonto sąmatos.

Daugumoje kitų BMW variklių (pvz., N43, N46, N20, N52, N55, senesni M serijos) grandinė yra priekyje. Prieiga yra lengvesnė - dažniausiai pakanka nuimti variklio priekyje esančias dalis (radiatorius, ventiliatorius, diržus, skriemulius, priekinį variklio dangtį). Nors tai taip pat nemažai darbo (pvz., 8-15 valandų), jis yra ženkliai trumpesnis ir pigesnis nei keičiant gale esančią grandinę.

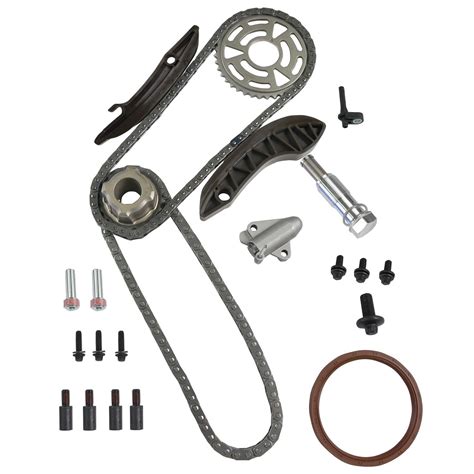

2. Keičiamų Dalių Komplektas

Keičiant paskirstymo grandinę, nepakanka pakeisti tik pačią grandinę. Būtina keisti visą komplektą, kurį paprastai sudaro:

• Paskirstymo grandinė (arba grandinės, jei jų kelios): Pagrindinė grandinė, kartais ir alyvos siurblio grandinė.
• Kreipiančiosios (bėgeliai): Plastikinės arba metalu dengtos plastikinės detalės, kurios nukreipia grandinę ir palaiko jos įtempimą. Jos linkusios dilti ir lūžti.
• Hidraulinis įtempiklis: Detalė, kuri naudoja variklio alyvos slėgį grandinei įtempti. Jis gali sugesti arba prarasti efektyvumą.
• Dantračiai: Alkūninio ir skirstymo velenų dantračiai, ant kurių juda grandinė. Nors jie pagaminti iš metalo, ilgainiui taip pat dyla. Rekomenduojama juos keisti kartu su grandine, ypač jei rida didelė arba matomas akivaizdus nusidėvėjimas. Kai kuriuose varikliuose dantračiai integruoti su VANOS mechanizmais, kas dar labiau padidina kainą.
• Tarpinės ir riebokšliai: Būtina pakeisti visas tarpines (pvz., vožtuvų dangtelio, priekinio dangčio, karterio) ir riebokšlius (pvz., alkūninio veleno), kurie nuimami proceso metu, kad būtų išvengta alyvos nuotėkių ateityje.

Naudojant nekokybiškas, pigias detales (ypač kreipiančiąsias ar įtempiklį) rizikuojama, kad problema greitai pasikartos. Todėl rekomenduojama rinktis originalias BMW dalis arba aukštos kokybės pakaitalus iš žinomų gamintojų (pvz., Febi Bilstein, SWAG, INA, Continental). Pilnas kokybiškas komplektas gali kainuoti nuo kelių šimtų iki tūkstančio eurų ar daugiau, priklausomai nuo variklio tipo ir komplektacijos. Pavyzdžiui, pakeitus tik pačią grandinę be įtempėjų, problema gali greitai atsinaujinti ir didelė investicija nueis veltui.

3. Specialūs Įrankiai ir Tikslumas

Grandinės keitimas reikalauja ne tik bendrųjų mechaniko įgūdžių, bet ir specifinių žinių bei įrankių:

• Fiksavimo įrankiai: Reikalingi specialūs kaiščiai ir fiksatoriai, kuriais užfiksuojamas alkūninis velenas ir skirstymo velenai tikslioje padėtyje (vadinamose degimo takto centruose, TDC) nuimant seną ir uždedant naują grandinę. Klaida nustatant degimo fazes net per vieną dantį gali lemti prastą variklio darbą arba net vožtuvų sulankstymą.
• Dinamometriniai raktai: Visi varžtai turi būti priveržti tiksliai gamintojo nurodytu sukimo momentu.
• Žinios apie konkretaus variklio specifiką: Skirtingiems BMW varikliams gali skirtis žymės, fiksavimo taškai, priveržimo momentai ir procedūros.

Dėl šios priežasties grandinės keitimą patikėti reikėtų tik servisams, turintiems patirties su BMW varikliais ir reikiamą įrangą. Bandymas sutaupyti kreipiantis į nepatyrusius mechanikus arba atliekant darbą patiems be tinkamų įrankių ir žinių dažnai baigiasi dar didesnėmis išlaidomis.

4. Papildomi Darbai ir Bendros Išlaidos

Grandinės keitimo metu dažnai atliekami ir kiti susiję darbai: variklio alyvos ir filtro keitimas (būtinas po bet kokio remonto, susijusio su variklio ardymu), aušinimo skysčio keitimas (dažnai tenka išleisti aušinimo skystį ardant variklio priekį), kitų dylančių dalių patikra ir keitimas (proga patikrinti vandens siurblį, termostatą, generatoriaus diržą ir jo įtempėjus, jei jie yra lengvai prieinami). Šie darbai taip pat prisideda prie bendros sąmatos.

Paskirstymo grandinės komplekto, į kurį paprastai įeina grandinė, įtempėjai, kreipiančiosios ir krumpliaračiai, kaina gali svyruoti nuo 100 iki 500 eurų ar net daugiau. Galutinė kaina priklauso nuo detalės gamintojo, automobilio tipo. Galingiems varikliams arba specializuotoms transporto priemonėms tinkančios grandinės dažnai kainuoja pigiau. Be to, neretais atvejais papildomai reikia įsigyti tarpines, tvirtinimo detales, skysčius ir ne tik.

Šio darbo sąnaudos yra ganėtinai aukštos dėl pačio remonto sudėtingumo. Mechanikai paprastai gali imti nuo 20 iki 150 eurų už valandą. Viskas priklauso į kokį servisą kreipiatės ir kokį tarifą gaunate. Pakeitimo procesas paprastai gali trukti nuo 5 iki 10 valandų, priklausomai nuo transporto priemonės konstrukcijos ir mechaniko patirties. Tad, galima sakyti, kad už darbą specialistai gali paimti nuo 100 iki daugiau nei 1000 eurų. Būtinai pasiteiraukite apie sąmatą prieš patvirtindami darbų pradžią. Turėkite omenyje, kad pakeitimui reikia ir ardymo darbų, o vėliau viską sumontuoti. Sudėjus detales ir darbą, bendros paskirstymo grandinės keitimo išlaidos gali svyruoti nuo ~300-500 eurų iki gerokai daugiau nei 1 000 eurų.

Prevencija ir Priežiūra

Jei radote grandinės problemą, laikini sprendimai, pavyzdžiui, įtempėjo reguliavimas arba alyvos priedų įpylimas, gali trumpam padėti. Tačiau tai tik laikinos priemonės, o ne patikimi ilgalaikiai sprendimai. Pats efektyviausias sprendimas susidūrus su problemomis - paskirstymo grandinės (geriausia - viso komplekto) keitimas.

Grandinę gali tekti keisti kas 120,000-250,000 km, priklausomai nuo variklio, eksploatavimo įpročių bei važiavimo sąlygų. Ignoruojant aukščiau įvardintus simptomus, gali atsirasti variklio defektas arba sugesti ir kiti komponentai. Norint išvengti brangių remontų, naudokite kokybišką alyvą ir gerus filtrus - taip žinosite, kad varikliui suteikiama geriausia įmanoma apsauga. Reguliari ir tinkama variklio priežiūra yra raktas į ilgalaikį ir patikimą BMW automobilio veikimą.
