Automobilių instaliacijos jungtys

Jungtys yra esminiai elementai, kurie sujungia elektros grandines, palengvindami montavimą, gamybą ir grandinių remontą bei suteikdami lankstumo projektuojant ir modifikuojant. Nors dauguma jungčių yra keičiamos arba laikinos, kai kurios gali būti nuolatinės. Jos plačiai naudojamos komunikacijos sistemose, kompiuteriuose, pramoninėse mašinose ir vartotojų elektronikoje, apsaugodamos elektros signalo perdavimą. Nepaisant paprastos konstrukcijos, jungtys dažnai pasitarnauja sudėtingose elektros sistemose.

Jungčių konstrukcija

Dauguma jungčių susideda iš dviejų pagrindinių dalių: korpuso ir gnybtų. Korpusas yra konstrukcija, skirta gnybtų tvirtinimui, jungties stabilizavimui ir kontaktų apsaugai nuo trumpųjų jungimų bei įvairių aplinkos pavojų. Jis paprastai gaminamas iš formuoto plastiko, tačiau gali būti pagamintas ir iš bet kokios izoliacinės medžiagos (pvz., keramikos). Gnybtų kaiščiai jungtyje užtikrina laidumą; jie beveik visada pagaminti iš tam tikros rūšies metalo, tačiau galima naudoti bet kokią laidžią medžiagą (pvz., anglį ar silicį).

Automobilių elektros jungčių tipai ir pritaikymas

Šiuolaikinės transporto priemonės naudoja šimtus elektros jungčių - nuo variklio valdymo modulių iki informacinių ir pramoginių sistemų. Laidų jungtys yra esminiai elektros komponentai, kurie saugiai sujungia du ar daugiau elektros laidų, sukurdami patikimus sujungimus, kurie apsaugo nuo elektros pavojų ir užtikrina patikimą energijos perdavimą. Jie naudojami transporto priemonėse siekiant išlaikyti elektros vientisumą ir saugą.

Automobilių jungčių klasifikacija

Automobilių jungtis galima klasifikuoti pagal prijungimo būdą ir taikymo sritį.

Pagal prijungimo būdą:

• Kištukinės jungtys: plačiai naudojamos elektroniniams prietaisams automobiliuose prijungti ir atjungti dėl patogių savybių.
• Užspaudžiamosios jungtys: jungiamos užspaudžiant laidą su kontaktiniu elementu.
• Litavimo jungtys: naudoja litavimo technologiją laidams ar elektroniniams komponentams prie jungties prijungti.

Pagal taikymo sritį:

• Maitinimo sistemos jungtys: naudojamos maitinimo sistemos grandinėms (pvz., varikliams ir transmisijoms) prijungti ir turi atlaikyti atšiaurias aplinkos sąlygas, tokias kaip aukšta temperatūra ir didelė vibracija.
• Kėbulo sistemos jungtys: naudojamos kėbulo elektroniniams įrenginiams (pvz., durų valdymo moduliams, langų pakėlimo varikliams) ir turi būti atsparios vandeniui ir dulkėms.
• Saugos sistemos jungtys: apima saugos grandinių (pvz., automobilių oro pagalvių ir stabdžių antiblokavimo sistemų) prijungimą, o jų patikimumas yra labai svarbus.
• Informacijos ir pramogų sistemos jungtys: naudojamos pramogų įrenginiams (pvz., garso ir navigacijos sistemoms) prijungti.

Jungčių tipų paaiškinimas

Yra daug individualių elektros jungčių tipų, kurie atskiriami įvairiais būdais.

• „Sumitomo“ vienkryptės kištukinės jungtys: naudojamos japoniškuose automobiliuose vienos grandinės taikymams (pvz., kuro purkštukams). Pagrindinės savybės apima 1,5-2,5 mm² laidų suderinamumą ir PA66 nailono korpusą (atsparų karščiui iki 125 °C).
• „Deutsch DT“ serija: pramonės standartas sunkiosioms reikmėms, pavyzdžiui, DT04-2P (2 kontaktų) priekabos apšvietimui ir DT06-3S (3 kontaktų vandeniui atsparus) visureigių ECU jungtims.
• Vandeniui atsparūs sprendimai: pavyzdžiui, 3 kontaktų IP67 jungtys su silikonu užsandarinta konstrukcija (pvz., TE Connectivity 282079-1).
• „Amphenol“ serija „Atšiauri aplinka“: AT serija, skirta karinėms ir žemės ūkio transporto priemonėms.

Terminalų tipai

• Žiediniai užspaudžiami terminalai: atitinka DIN 46235 standartą akumuliatorių poliams ir pasižymi vario bei alavuoto vario atsparumu korozijai.
• Ašmenų terminalai: greito atjungimo 1 kontakto jungtys neoriginalioms radijo imtuvų sistemoms.
• Užpakalinės jungtys: plačiai naudojamos automobilių instaliacijoje, siūlo paprastą ir saugų būdą sujungti du laidus.
• Spade terminalai: idealiai tinka prijungti laidus prie komponentų, tokių kaip jungikliai, relės ir saugiklių blokai. Lengvai įdiegiami ir išimami.
• Bullet jungtys: siūlo patikimą vyrišką ir moterišką jungtį, kurią lengva surinkti ir išardyti. Dažnai naudojamos automobilių apšvietimo sistemose.
• Greito atjungimo terminalai: leidžia greitai ir lengvai atjungti laidus, naudojami sistemose, kurioms reikalinga dažna techninė priežiūra arba komponentų keitimas.

Kitos jungčių rūšys

• Garso jungtys: sujungia garso įrenginius, užtikrindamos elektroninio signalo perdavimą ir įžeminimo apsaugą.
• USB jungtys: naudojamos su universalių nuosekliųjų magistralių (USB) prievadais, skirtos USB laidams prijungti ir periferiniams įrenginiams prie kitų standartinių prievadų tipų.
• Kraštinės kortelių jungtys: įmontuoti įrenginiai, kurie veikia su vienpusėmis arba dvipusėmis spausdintinėmis plokštėmis (PCB), siekiant užtikrinti išorinį elektros ryšį.
• Apvalios jungtys: daugialypės jungtys, naudojamos daugiausia išoriniams sąsajoms, duomenų perdavimui, elektros signalų perdavimui arba elektros įrenginių maitinimui. Gali būti vadinamos maitinimo ir valdymo jungtimis.
• Koaksialinės jungtys: susideda iš izoliuoto centrinio laidininko, apvynioto kitu cilindriniu laidininku (ekranu). Gali perduoti didelius informacijos kiekius.
• Stačiakampės didelės stiprumo jungtys: sukurtos taip, kad galėtų perduoti dideles elektros apkrovas ir tiesioginius signalus daugelyje darbo sąlygų. Paprastai naudojamos pramoninėse taikymuose.

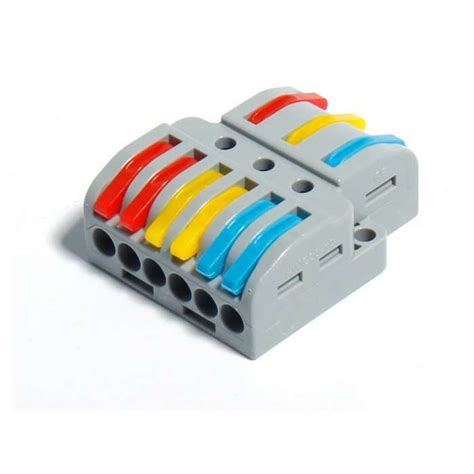

• Spyruoklinės jungtys (Wago): pasaulinis lyderis ir bevaržtinių technologijų išradėjas. Gamintojas siūlo greitąsias jungtis, pagrįstas spyruokliniais spaustukais, leidžiančias sujungti kabelius instaliacijoje be papildomų įrankių. Pavyzdžiui, MICRO greitosios jungtys instaliacinėms dėžutėms puikiai tinka žemos įtampos grandinėms, į kurias galima įkišti net 8 vienlaidžius laidus.

Automobilių jungčių savybės

Siekiant užtikrinti transporto priemonės elektros sistemos patikimumą ir ilgaamžiškumą, labai svarbu pasirinkti tinkamas automobilių jungtis. Automobilių aplinkoje elektros sistemoms tenka susidurti su įvairiais iššūkiais, tokiais kaip variklio vibracija, kintančios temperatūros ir vandens, alyvos bei kitų cheminių medžiagų poveikis.

• Atsparumas karščiui: automobilių aplinkoje gali įkaisti aukšta temperatūra, ypač variklio skyriuje.
• Atsparumas vibracijai: dėl vibracijos laikui bėgant jungtys gali atsilaisvinti.
• Drėgmės apsauga: vandens poveikis yra įprastas susirūpinimas automobilių pramonėje, ypač tokiose vietose kaip važiuoklė arba šalia variklio.
• Įdiegimo paprastumas: automobilių laidai dažnai yra siauri ir sudėtingi maršrutai.

Geriausios diegimo praktikos automobilių instaliacijoje

Gofravimo būdai

Rekomenduojama naudoti tinkamus įrankius (pvz., „Molex 63811-1000“, skirtą 20-16 AWG) ir vengti šalto litavimo jungčių, naudojant tinkamą įtempimo mažinimo priemonę.

Hidroizoliacijos žingsniai

Jungčių sandariklius (pvz., 08R-JWPF-VSLE-D) sutepkite dielektriniu tepalu ir naudokite šilumos susitraukiančius vamzdelius ant 3 kontaktų jungčių.

Trikčių šalinimas

Atlikite multimetro bandymus tęstinumui (maksimalus varžos dydis - 0,5 Ω) ir įtampos kritimų diagnostiką 02973422 mazguose.

Priežiūra ir tikrinimas

Reguliarus apžiūros grafikas

Nustatykite įprastinius patikrinimus, apimančius vizualius perkaitimo ar pažeidimo požymius, atsilaisvinusias jungtis, koroziją lauko sąlygomis ir atitiktį atnaujintiems kodo reikalavimams.

Įspėjamieji ženklai

Atkreipkite dėmesį į šiuos jungčių problemų požymius: mirksinčios lemputės arba pertraukiamas maitinimas, degančio kvapo arba matomų pažeidimų, termobandymo metu aptiktos karštosios dėmės, atsilaisvinusios jungtys techninės priežiūros metu.

Laidinių jungčių atrankos kriterijai

Visada pritaikykite jungtis prie laido skersmens ir aplinkos reikalavimų. Pavyzdžiui, „Sumitomo“ jungtys tinka kompaktiškiems japoniškiems automobiliams, o „Deutsch DT“ - vibracijos veikiamoms patalpoms.

Laido matuoklio suderinamumas

Pasirinkite jungtis pagal Amerikos vielos kalibro (AWG) reikalavimus, prijungiamų laidų skaičių ir vientisų bei daugiagyslių laidų svarstymus.

Srovės laidumo poreikiai

Atsižvelkite į šias sąlygas pagal projekto sudėtingumą ir dydį: įrengimas viduje ir lauke, drėgmės poveikio potencialas, temperatūros diapazonai, vibracija ir judėjimas, cheminio poveikio rizika.

Specifiniai reikalavimai

Pasirinkite norimą jungties tipą, atsižvelgdami į nuolatinius ir laikinus ryšius, prieinamumą būsimai techninei priežiūrai, kodekso atitikties reikalavimus, kainos ir prieinamumo veiksnius.

Diegimo geriausia praktika

Paruošimo etapai

• Maitinimo sauga: visada išjunkite maitinimą jungikliu.
• Vielos nuėmimas: izoliacijos pašalinimas pagal gamintojo nurodymus.
• Vielos lygiavimas: užtikrinkite lygius, lygius laidų galus.
• Jungties pasirinkimas: pasirinkite tinkamą dydį ir tipą.

Diegimo procesas

• Susukami laidai: jei reikia, iš anksto susukite vielos galus.
• Taikyti jungtį: sukite pagal laikrodžio rodyklę, kol priglus.
• Apžiūra: patikrinkite, ar nėra atviro vario.
• Vilkimo bandymas: švelniai patraukite, kad patvirtintumėte tvirtą jungtį.
• Energijos atstatymas: bandymo grandinės funkcionalumas.

Kokybės užtikrinimas

Patikrinimai po įrengimo turėtų apimti vizualinę patikrą dėl tinkamo padengimo, elektros bandymus su atitinkamais skaitikliais, terminį karštųjų taškų vaizdavimą (komercinėse srityse) ir techninės priežiūros įrašų dokumentaciją.

Bendros klaidos, kurių reikia vengti

Dydžio klaidos

Venkite naudoti per mažus jungiklius, kurie nevisiškai uždengia laidus, per didelių jungčių, kurios netinkamai sukimbs, ir skirtingų laidų skersmenų maišymo vienose jungtyse.

Diegimo problemos

Venkite nepakankamo laido nuėmimo ilgio, per didelio priveržimo, sukeliančio žalą, vienkartinių jungčių pakartotinio naudojimo ir gamintojo nurodytų sukimo momento verčių ignoravimo.

Saugos priežiūra

Niekada nedirbkite su įtampos grandinėmis, visada patvirtinkite saugius ryšius, nenaudokite ne UL sąraše esančių gaminių ir neignoruokite aplinkosaugos reikalavimų.
