Automobilio elektros šviesų pajungimas: išsamus mokomasis gidas

Daugelis automobilių savininkų susiduria su situacija, kai pamiršta įjungti arba išjungti automobilio šviesas. Šiame straipsnyje aptarsime, kaip automatizuoti šviesų įjungimą ir išjungimą, kad išvengtumėte nepatogumų ir užtikrintumėte saugumą kelyje, taip pat išnagrinėsime priekabos šviesų pajungimą ir žibintų reguliavimą.

Automatinis šviesų įjungimas ir veikimo principas

Automatizuotas šviesų įjungimas ir išjungimas suteikia keletą privalumų, tokių kaip saugumas, patogumas ir atitikimas techninės apžiūros (TA) reikalavimams. Sauga užtikrinama, kad jūsų automobilis visada bus matomas kelyje, ypač esant prastoms oro sąlygoms ar prietemoje. Patogumas reiškia, kad pamiršus įjungti šviesas, jos įsijungs automatiškai, taip pat jos automatiškai išsijungs, kai paliksite automobilį, taupydamos akumuliatoriaus energiją. Kai kuriuose automobiliuose, kad veiktų priešrūkiniai žibintai, reikia, kad būtų įjungtos trumpos šviesos. Automatizavus šviesų įjungimą, galite užtikrinti, kad jūsų automobilis atitiks techninės apžiūros reikalavimus.

Automatinės žibintų sistemos veikimo principas

Visos automatinės žibintų sistemos širdyje yra šviesos jutiklis, dažniausiai vadinamas fotodiodu arba fotojutikliu. Šis mažytis komponentas, paprastai ne didesnis už žirnelį, montuojamas prietaisų skydelyje prie priekinio stiklo arba ant veidrodėlio kojytės. Fotodiodas generuoja elektros srovę proporcingą krintančios šviesos kiekiui: kuo daugiau šviesos patenka ant jutiklio, tuo didesnė elektrinė srovė.

Kadangi skirtingos šalys turi skirtingas taisykles, kada reikia įjungti žibintus, ir žmonių suvokimas apie „tamsą“ labai skiriasi, sistemos naudoja histerezę arba vėlavimą. Tai reiškia, kad sistema turi dvi skirtingas ribas - vieną žibintams įjungti ir kitą jiems išjungti. Pavyzdžiui, žibintai gali įsijungti, kai apšvietimas nukrenta žemiau 1000 liuksų, bet išsijungs tik tada, kai pakils virš 1500 liuksų. Be to, daugelis sistemų turi laiko vėlavimą, todėl net jei staiga patamsta, žibintai įsijungs ne iš karto, o po kelių sekundžių.

Automatinio šviesų įjungimo istorija ir modernios integracijos

Automatinės žibintų sistemos nėra nauja išradimas - pirmieji bandymai jas įdiegti siekia dar 1950-uosius metus. Tačiau tikrasis proveržis įvyko 1980-aisiais, kai puslaidininkių technologijos tapo pakankamai pažengusios ir pigios, kad būtų galima gaminti kompaktiškus, patikimus fotodiodus. Per 1990-uosius ši funkcija pamažu persikėlė iš prabangos kategorijos į vidurinės klasės automobilius. Japonų gamintojai, ypač Toyota ir Honda, aktyviai diegė šią technologiją, padarydami ją prieinamesnę masėms.

Moderniuose automobiliuose šviesos jutiklis retai veikia pavieniui. Jis dažnai integruotas į didesnį jutiklių kompleksą, kuris gali apimti ir lietaus jutiklį, ir saulės pozicijos sensorių, ir net temperatūros daviklius. Pavyzdžiui, kai kurie automobiliai gali automatiškai įjungti žibintus ne tik tamstant, bet ir prasidėjus lietui. Dar įdomesnė integracija vyksta su navigacijos sistemomis: kai kurie pažangūs automobiliai gali naudoti GPS duomenis ir iš anksto pasiruošti įjungti žibintus, jei įvažiuoja į tunelį. Taip pat šviesos jutiklis gali bendrauti su adaptyvių žibintų sistema.

Dažniausios automatinio šviesų veikimo problemos ir sprendimai

Viena dažniausių problemų - nešvarus priekinis stiklas. Jei ant stiklo yra dulkių, purvo ar vabzdžių likučių ties jutikliu, jis gali neteisingai interpretuoti apšvietimo lygį. Sprendimas paprastas - reguliariai valyti priekinį stiklą, ypač tą vietą, kur montuotas jutiklis. Kita problema - jutiklio gedimas. Nors tai nutinka retai, kai jutiklis sugenda, paprastai sistema automatiškai pereina į saugų režimą, kas gali reikšti, kad žibintai lieka visada įjungti arba visiškai neveikia automatinis režimas. Kai kurie vairuotojai skundžiasi, kad sistema įjungia žibintus per anksti arba per vėlai pagal jų skonį. Daugelis automobilių leidžia reguliuoti jautrumo lygį.

LED technologijos ir ateities perspektyvos

Automatinių žibintų sistemų populiarėjimas sutapo su kita svarbia automobilių apšvietimo revoliucija - LED technologijos atsiradimu. LED žibintai suvartoja mažiau energijos ir turi ilgesnį tarnavimo laiką, puikiai derėdami su automatinėmis sistemomis. Energijos taupymo aspektas yra ypač svarbus elektromobiliuose ir hibriduose. Automatinės žibintų sistemos toliau evoliucionuoja. Naujausios sistemos jau naudoja kameras vietoj paprastų fotodiodų, o tai leidžia priimti dar protingesnius sprendimus. Taip pat vystosi integracija su autonominio vairavimo sistemomis, o ateityje automobiliai galės ne tik automatiškai įjungti žibintus, bet ir komunikuoti su kitais automobiliais, pranešdami apie matomumo sąlygas. Kai kurie gamintojai jau eksperimentuoja su adaptyviais LED žibintais, kurie gali projektuoti informaciją ant kelio paviršiaus.

Automatinio šviesų įjungimo schema su rele

Šiame skyriuje aprašoma, kaip automatizuoti šviesų įjungimą naudojant relę. Tai padės išvengti pamirštų įjungti ar išjungti šviesų ir užtikrins pastovų matomumą kelyje.

Veikimo principas

Schema veikia taip: pradėjus veikti varikliui, ant generatoriaus išvado (5 mm varžtas) atsiranda įtampa 12 V (13,9-14,2 V). Srovei tekant per relę R1 ir automobilio ilgųjų šviesų lempas (varža labai maža) suveikia relė R1. Relės sujungiantieji kontaktai užtrumpina grandinę akumuliatorius-trumpųjų šviesų lempos. Jeigu šviečiant trumposioms lempoms vairuotojas rankiniu būdu įjungs tą patį režimą - nieko neatsitiks, nes elektriškai tai bus dar vienas jungtukas, lygiagrečiai relės R1 sujungiantiems kontaktams. Jeigu bus įjungtos ilgųjų šviesų lempos: 12 V įtampa ateis į ilgųjų šviesų lempas ir elektriškai relė R1 bus užtrumpinta ir kontaktas nebus sujungtas, trumposios lempos nešvies.

Montavimo rekomendacijos

Montažui naudoti paprasti automobilio elektros instaliacijos laidai. Pirmiausia su testeriu arba mažos galios lempute reikia patikrinti, ar užvedus variklį atsiranda įtampa ant generatoriaus išvado, o užgesinus variklį - ar įtampa dingsta. Relė R1 turi būti 12 V ir komutuojama srovė 30 A ir daugiau. Pavyzdžiui, nuotraukoje relė iš „Audi“: 4D 951 253, 12 V 40/30 A. Ant korpuso viršaus dideli skaičiai 372. Visi laidai, išskyrus laidą ant generatoriaus varžto ir akumuliatoriaus, prilituoti. Baltas laidas nuo generatoriaus eina į relę R1. Baltas plonesnis laidas iš R1, einantis po relės R1 apačia, prijungtas prie ilgųjų šviesų laido. Mėlynas laidas, einantis į lempos kaladėlę - prijungtas prie trumpųjų šviesų laido.

Laikotarpiui, kada nereikalaujama įsijungti artimas šviesas, laidas nuo generatoriaus nuimamas ir izoliuojamas. Kad būtų patogiau, vietoj tokio atjungimo, galima įmontuoti jungtuką. Jeigu relė yra įstatoma į lizdą (tai geriausias variantas) - galima išimti relę arba atjungti kontaktą. Jeigu važiuojant nelygiu keliu šviesos mirgčioja - reikia pakeisti relės R1 padėtį (pvz. pasukti relę 90 laipsnių, nes nuo vibracijos mechaniškai sujungiami kontaktai). Dėmesio! Priedėlis bandytas tik su VOLKSWAGEN gamybos automobiliuose esančiais generatoriais. Kitų automobilių tipų generatoriai gali skirtis nuo parodyto nuotraukoje.

Automobilio žibintų reguliavimas

Gerai sureguliuoti žibintai yra gyvybiškai svarbūs saugumui kelyje. Prastai nukreipti žibintai sumažina matomumą naktį, netinkamai apšviečia kelią ir net gali akinti iš priešpriešos važiuojančius vairuotojus. Tai kelia rimtą pavojų jūsų pačių bei kitų eismo dalyvių saugumui.

Kodėl žibintų reguliavimas yra svarbus?

Laikui bėgant, tokie dalykai kaip vibracijos, smulkesni ar stipresni smūgiai, pakabos pakeitimai ar tiesiog lempučių keitimas gali pakeisti žibintų kryptį. To rezultatas - asimetriškas apšvietimas, aklos zonos ar akinimo efektas kitiems vairuotojams. Mūsų aprašoma procedūra tinka daugeliui automobilių, tačiau, jeigu darbo padaryti nepavyks, galite kreiptis ir į servisą.

Žibintų reguliavimo procedūra

1. Pasiruošimas: Pastatykite automobilį ant lygaus paviršiaus priešais sieną ar vartus, kurie būtų vienspalviai ir leistų gerai matyti šviesą. Tuomet įjunkite artimosios šviesos žibintus. Ant sienos priklijuokite maskavimo juostą vertikaliai, kad centras būtų ten, kur šviečia labiausiai sukoncentruotas spindulys (projekcijos centras). Išmatuokite aukštį nuo žemės iki kiekvieno priekinio žibinto (faros) centro ir perkelkite tą aukštį ant sienos.
2. Atstumo nustatymas: Atbuline eiga nuvarykite automobilį iki reguliavimui rekomenduojamo atstumo - dažniausiai tai yra apie 8 metrai.
3. Šviesos spindulio analizė: Pažvelkite į kiekvienos artimosios šviesos „karštąjį tašką“ ant sienos, atsižvelgdami ir į savo užklijuotas linijas. Dabar, ryškiausios spindulio dalies viršus turėtų būti šiek tiek žemiau horizontalios atskaitos linijos. Europiniuose automobiliuose, keleivio pusės žibinto šviesa gali būti šiek tiek pakreipta į viršų (ir į dešinę), kad geriau apšviestų kelio ženklus, bet ne tiek, kad akintų vairuotojus. Šviesos turėtų būti pakankamai suderintos ir pagal vertikalią ašį (ne pernelyg nukrypusios į kairę ar dešinę).
4. Reguliavimas: Jeigu šviesos yra pernelyg nukrypusios arba šviečia netolygiai, tuomet reikėtų šiek tiek reguliavimo. Atkelkite variklio gaubtą ir suraskite reguliavimo varžtus galinio žibinto korpuso gale ir šone. Kartais jie yra pažymėti, o kartais ne, tai priklauso nuo gamintojo. Lėtai pasukite varžtus (ketvirtadalį apsisukimo) ir dar kartą patikrinkite šviesos spindulį ant sienos. Kiekvieną pusę koreguokite atsargiai, kol šviesos spindulys bus teisingai išdėstytas pagal jūsų atskaitos tinklelį.
5. Testavimas: Po reguliavimo galite nuimkite lipnią juostelę ir atlikti bandomąjį važiavimą tamsesniu paros metu.

Kada reikalingas serviso įsikišimas?

Net jei vieną kartą šviesas suderinote, įvairūs dalykai gali laikui bėgant juos iškreipti. Kai kurios įstaigos turi ir naudoja priekinių žibintų testerius (optinius reguliavimo įrenginius), kad tiksliai išmatuotų tiek kryptį, tiek šviesos intensyvumą. Tačiau kai žibinto dalis yra susidėvėjusi - patamsėjusi, pageltusi, įtrūkusi ar nesandari - vien reguliavimo nepakanka, kad būtų išspręsta pagrindinė problema. Tokiais atvejais būtina keisti (arba kai kuriais atvejais - restauruoti) visą žibintą. Jeigu visgi nuspręsite įsigyti naujus apšvietimo sprendimus savo transporto priemonei, viską labai patogiai galite rasti Autoaibe.lt elektroninėje parduotuvėje.

Priekabos šviesų pajungimas

Priekabos šviesų pajungimas yra esminis žingsnis užtikrinant saugų ir teisėtą priekabos naudojimą. Tinkamai veikiančios šviesos užtikrina, kad kiti vairuotojai matytų jūsų priekabą tamsiu paros metu, blogomis oro sąlygomis, taip pat informuoja apie jūsų ketinimus - stabdymą, posūkį ar atbulinę eigą.

Pagrindiniai komponentai ir įrankiai

Norint tinkamai pajungti priekabos šviesas, reikalingi šie komponentai ir įrankiai:

• Farkopas (vilkimo įtaisas): Prie automobilio pritvirtinamas įtaisas su specialiu lizdu priekabos laidų jungčiai.
• Priekabos laidų jungtis (kištukas): Paprastai būna 7 arba 13 kontaktų ir jungia priekabos apšvietimo sistemą su automobilio elektros sistema.
• Automobilio laidų lizdas (rozetė): Prie farkopo pritvirtintas lizdas, į kurį įstatomas priekabos kištukas.
• Laidai: Reikalingi tinkamo skerspjūvio laidai, atsižvelgiant į apkrovą. Geriausia naudoti specialius laidus, skirtus automobilių elektros sistemoms.
• Jungtys: Izoliuotos jungtys, skirtos laidams sujungti.
• Izoliacinė juosta: Laidų izoliavimui.
• Multimetras (testeris): Elektros grandinės patikrinimui.
• Replės: Laidų užspaudimui ir atjungimui.
• Atsuktuvas: Tvirtinimo elementams atsukti ir prisukti.
• Litavimo įranga (rekomenduojama): Patikimesniam laidų sujungimui.

Priekabos šviesų jungčių tipai: 7 kontaktų ir 13 kontaktų

Populiariausi yra du priekabos šviesų jungčių tipai: 7 kontaktų ir 13 kontaktų.

7 kontaktų jungtis

Tai labiausiai paplitęs tipas, ypač senesnėse priekabose. 7 kontaktų jungtis palaiko pagrindines apšvietimo funkcijas, tokias kaip:

• Posūkio signalai (kairys ir dešinys)
• Stabdžių žibintai
• Gabaritiniai žibintai
• Numerio apšvietimas
• Masė

7 kontaktų jungtis yra paprastesnė ir pigesnė, tačiau ji neturi papildomų funkcijų, tokių kaip atbulinės eigos žibintas ar nuolatinis maitinimas.

13 kontaktų jungtis

Ši jungtis yra modernesnė ir universalesnė. Ji palaiko visas 7 kontaktų jungties funkcijas, taip pat papildomas:

• Atbulinės eigos žibintas
• Nuolatinis maitinimas (pvz., vidaus apšvietimui priekaboje)
• Maitinimas įjungus degimą (pvz., šaldytuvui priekaboje)
• Papildoma masė

13 kontaktų jungtis yra brangesnė ir sudėtingesnė pajungti, tačiau ji suteikia daugiau galimybių ir funkcionalumo, ypač jei priekaboje yra daug elektros įrangos.

Priekabos šviesų pajungimo schemos

Svarbu griežtai laikytis šių schemų, kad užtikrintumėte tinkamą šviesų veikimą ir išvengtumėte trumpojo jungimo.

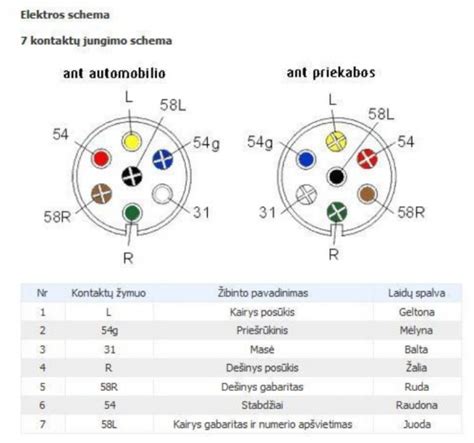

7 kontaktų jungties schema

13 kontaktų jungties schema

Svarbu: Spalvos gali skirtis priklausomai nuo gamintojo. Visada patikrinkite konkrečios jungties schemą.

Žingsnis po žingsnio: priekabos šviesų pajungimo instrukcija

Ši instrukcija apima pagrindinius priekabos šviesų pajungimo etapus. Prieš pradėdami, įsitikinkite, kad turite visus reikiamus komponentus ir įrankius.

1. Atsijunkite automobilio akumuliatorių: Tai svarbu norint išvengti trumpojo jungimo ir elektros smūgio.
2. Raskite automobilio laidų lizdą (rozetę): Jis paprastai būna prie farkopo.
3. Identifikuokite laidus: Naudodami multimetrą arba laidų schemą, nustatykite, kuris laidas atsakingas už kurią funkciją (posūkis, stabdys, gabaritas ir t.t.).
4. Pajunkite laidus: Atsargiai prijunkite priekabos laidų jungties laidus prie automobilio laidų lizdo laidų. Naudokite jungtis arba lituokite laidus, kad užtikrintumėte patikimą sujungimą.
5. Izoliuokite jungtis: Apvyniokite visas jungtis izoliacine juosta, kad apsaugotumėte nuo trumpojo jungimo ir korozijos.
6. Patikrinkite jungtis: Dar kartą patikrinkite, ar visos jungtys yra tvirtos ir tinkamai izoliuotos.
7. Prijunkite automobilio akumuliatorių: Atsargiai prijunkite akumuliatorių.
8. Patikrinkite šviesas: Įjunkite automobilio šviesas ir patikrinkite, ar visos priekabos šviesos veikia tinkamai (posūkiai, stabdžiai, gabaritai, numerio apšvietimas, atbulinės eigos žibintas, jei yra).

Dažniausios problemos ir jų sprendimai

• Šviesos neveikia: Patikrinkite, ar tinkamai prijungti laidai, ar nėra trumpojo jungimo, ar neperdegė saugikliai.
• Šviesos mirksi netinkamai: Patikrinkite masės jungtį, ar ji yra tvirta ir patikima.
• Perdegę saugikliai: Patikrinkite, ar nėra trumpojo jungimo laiduose.
• Skirtingų šviesų veikimas vienu metu: Patikrinkite, ar laidai nesusimaišę.

Jei nepavyksta išspręsti problemos savarankiškai, kreipkitės į specialistą.

Saugos patarimai

• Visada atjunkite automobilio akumuliatorių prieš pradėdami dirbti su elektros sistema.
• Naudokite tik tinkamo skerspjūvio laidus, atsižvelgiant į apkrovą.
• Užtikrinkite, kad visos jungtys būtų tvirtos ir tinkamai izoliuotos.
• Reguliariai tikrinkite priekabos šviesas, kad įsitikintumėte, jog jos veikia tinkamai.
• Jei nesate tikri dėl savo gebėjimų, kreipkitės į specialistą.

Alternatyvūs sprendimai: belaidės priekabos šviesos

Jei nenorite vargti su laidais, galite naudoti belaidžius priekabos šviesų sprendimus. Šios sistemos naudoja radijo bangas arba Bluetooth ryšį, kad perduotų signalus iš automobilio į priekabos šviesas. Belaidės sistemos yra lengvai montuojamos ir naudojamos, tačiau jos gali būti brangesnės ir jautresnės trukdžiams.

Priekabos šviesų modernizavimas: LED žibintai

Jei norite pagerinti priekabos apšvietimą, galite pakeisti senus žibintus į LED žibintus. LED žibintai yra ryškesni, taupesni ir ilgaamžiškesni nei tradiciniai žibintai. Jie taip pat sunaudoja mažiau energijos, todėl mažiau apkrauna automobilio elektros sistemą.

Teisiniai aspektai

Svarbu žinoti, kad priekabos šviesos turi atitikti tam tikrus teisinius reikalavimus. Pavyzdžiui, stabdžių žibintai turi būti raudonos spalvos, o posūkių signalai - geltonos. Taip pat, priekaba turi turėti numerio apšvietimą. Prieš naudodami priekabą, įsitikinkite, kad visos šviesos atitinka galiojančius įstatymus.

Impulsinės relės ir bendros elektros instaliacijos schemos

Šiame skyriuje aptariamos impulsinės relės jungimo schemos ir bendros elektros instaliacijos problemos, kurios gali paveikti apšvietimo sistemas.

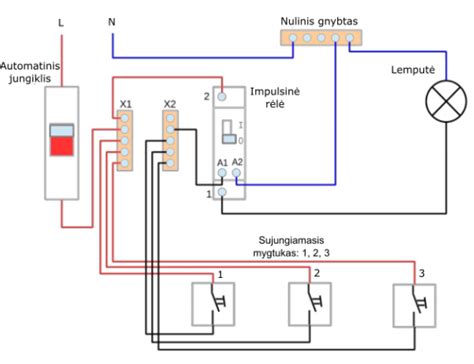

Impulsinės relės jungimo schema

Šioje impulsų relės jungimo schemoje matyti, kad valdymas vykdomas spyruokliniais grįžtamaisiais jungikliais (mygtukais), sujungtais lygiagrečiai vienas su kitu. Norėdami įrengti jungiklių valdymo grandinę, pakanka nutiesti ploną dviejų gyslų laidą, o apšvietimo maitinimo laidas yra prijungtas prie impulsinės relės kontaktų.

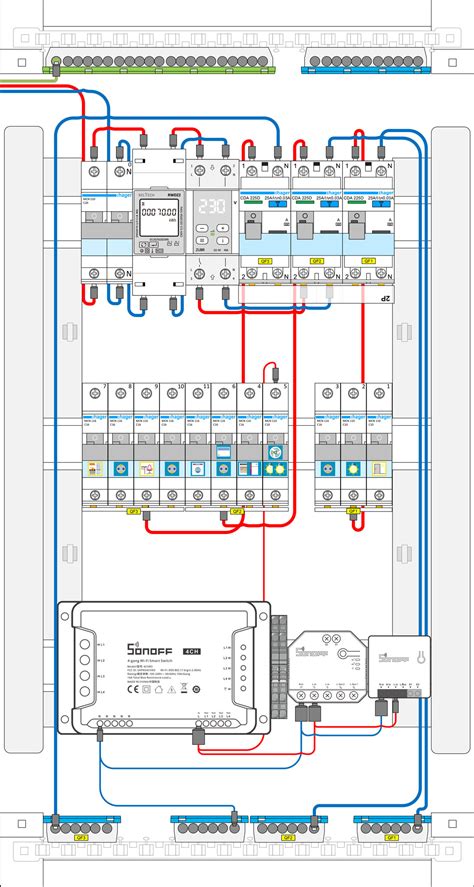

Elektros instaliacijos problemos ir sprendimai

Dvilaidėje sistemoje įžeminimo laide gali atsirasti įtampa (rozetė). Gali būti, kad elektros instaliacijos remonto metu nulinis ir fazinis laidininkas buvo sukeisti vietomis. Jeigu taip yra, reikėtų apsauginio įžeminimo kontaktą atjungti nuo laidininko, kuriame yra įtampa, ir fazinį bei nulinį laidus pajungti tinkamai. Dar reiktų atkreipti dėmesį ir į tai, ar nėra pablogėjusi kabelio izoliacija. Tokiu atveju atsiradus elektros srovės nutekėjimui į įrenginio korpusą, apsauginio įžeminimo kontakte atsiranda įtampa.

Kabelis naudojamas jungti kompiuteriui prie komutatoriaus, tinklo lizdo arba maršrutizatoriaus, taip pat jungti komutatorius tarpusavyje, kai vienas kabelio galas jungiamas į paprastą, o kitas - į Uplink lizdą.
