Automobilio signalizacija šiandien yra ne tik apsaugos priemonė, bet ir išmanios transporto priemonės dalis, galinti užkirsti kelią vagystei, neteisėtam patekimui ar net techniniam gedimui. Tinkamas signalizacijos įrengimas ir supratimas apie jos veikimą yra esminiai, norint užtikrinti patikimą transporto priemonės apsaugą.
Automobilio Signalizacijos Apsaugos Lygiai ir Tipai
Renkantis automobilio signalizaciją, svarbu suprasti, kad egzistuoja įvairūs apsaugos lygiai ir tipai. Nors jokia signalizacija negali visiškai apsaugoti nuo vagystės, ji gali gerokai apsunkinti vagies darbą ir padidinti sugaištamą laiką, o tai gali atgrasyti nuo bandymo pavogti automobilį.
Signalizacijos Lygių Klasifikacija
Dažniausiai signalizacijos lygiai žymimi taip: 4, 3, 3+, 2, 2+, 1, 1+. Prieš pradedant reikštis visiems ekspertams ir kritikams, iš karto sutinku su faktu, kad jei kažkas profesionalus (taip, vagys irgi yra savo srities profesionalai) norės pavogti jūsų automobilį, tai ir pavogs, nepriklausomai nuo signalizacijos, apsaugos lygio ir net jei mašinos gale sėdės piktas pitbulis.
- 4-asis lygis: Pati paprasčiausia apsauga. Tai nepriklausomas/gamyklinis imobilizatorius, automobilio raktelyje sumontuotas transporteris, kuris siunčia signalą automobiliui - gavęs signalą automobilis užsiveda. Tokią sistemą nuo 1998 m. beveik visi automobiliai turi savo standartinėje įrangoje. Tai pats smulkiausias reikalavimas.
- 3-iasis lygis (ir jo variacija 3+): Garsinė, kintamu kodu valdoma, automobilių sergėjimo sistema su sirena ir nepriklausomas/gamyklinis imobilizatorius. Paprastai šis reikalavimas taikomas automobiliams, kurių vertė viršija 14 000 eurų. Kai kurie nauji automobiliai tai turi, bet jų jau mažuma. Taigi čia pirmas laiptelis, kur prasideda papildomos išlaidos. Šis lygis žymi garsinę signalizaciją, kuri ima veikti atidarius automobilio duris ar kitaip pažeidus nustatytą saugumo zoną.
- 2-asis lygis (ir jo variacija 2+): Tai subtilesnė ir jautresnė sistema, kuri turi ne tik garsinį aliarmą, bet ir autonominį maitinimą bei gebėjimą nustatyti tikslias automobilio buvimo koordinates realiuoju laiku. Šie reikalavimai yra taikomi tik automobiliams, kurių vertė yra daugiau negu 40 000 eurų. Tačiau, išleidžiant tokią sumą automobiliui, vienas kitas papildomas šimtas eurų neturėtų gąsdinti.
- 1-ojo lygio signalizacija (ir jos variacija 1+): Pati brangiausia ir efektyviausia. Šios saugumo sistemos jau tikrai brangios ir tikrai paploninsite savo piniginę. Tačiau, perkant „super car“, jau neturėtų rūpėti apsaugos sistemų kaina. Esminis skirtumas lyginant su antruoju lygiu - sistema nuolat siunčia signalą tiesiai apsaugos bendrovei - 24/7 be sustojimo.
Kritinis požiūris į apsaugos sistemas
Teko matyti profesionalių sistemų nulaužėjų darbą. Brangiausią GPS, įmontuotą į automobilį, jie nulaužė greičiau nei per dvi minutes, net neprisilietę, naudodami tik WI-Fi. V. Grigaičio manymu, standartinės sistemos nėra tokios geros, kad suteiktų visapusišką apsaugą, juo labiau, kad vagys taip pat tobulėja. Šiandieninės tendencijos tokios, kad vagys „nulaužia“ sistemą ir ją perprogramuoja. Tai trunka vos kelias sekundes ir automobilis tiesiog nuvažiuoja. Tokiu atveju, papildoma signalizacija padėtų. Radijolokacinės (palydovinės) paieškos sistemos - didžiausias pranašumas prieš vagis. Čia savo darbą puikiai atlieka naujos kartos palydovinės mobilių objektų stebėjimo ir saugojimo sistemos. Jos pranašumas akivaizdus, nes transporto priemonė visada yra sekama palydovo, kuris greitai ir efektyviai pasako, kur tuo metu randasi prapuolęs asmens automobilis. Vis dėlto, svarbu žinoti, ką perkate ir už ką mokate, kad ir nesitikint stebuklo iš signalizacijos.
Pagrindinės Signalizacijos Funkcijos
Paprasčiausia signalizacija paprastai apima šias funkcijas:
- Durų, kapoto ir bagažinės atidarymo jutiklius: Suveikus vienam iš šių jutiklių, įjungiama sirena.
- Smūgio jutiklį: Reaguoja į smūgius į automobilį, įspėdamas apie galimą bandymą įsilaužti.
- Sireną: Garsus signalas, atkreipiantis dėmesį ir atbaidantis vagis.
- Variklio blokavimą: Neleidžia užvesti automobilio, kai signalizacija įjungta.
Pažangesnės Signalizacijos Sistemos
Pažangesnės sistemos siūlo papildomas funkcijas, tokias kaip:
- Dvipusis ryšys: Informuoja savininką apie įvykius automobilyje per pultelį su ekranu.
- GPS sekimas: Leidžia nustatyti automobilio buvimo vietą vagystės atveju.
- Nuotolinis valdymas: Galimybė užrakinti/atrakinti duris, užvesti variklį nuotoliniu būdu.
- Apsauga nuo kodo perėmimo: Naudoja šifravimo algoritmus, kad apsunkintų kodo perėmimą.
- Išmaniosios signalizacijos funkcijos: Praneša savininkui apie bandymus patekti į automobilį ir, esant galimybei, nufilmuoja įvykį.
Svarstytini Aspektai renkantis signalizaciją
- Vienpusis ar dvipusis ryšys? Vienpusė automobilio signalizacija siunčia ryšį tik į automobilį, o dvipusio ryšio signalizacijos sistemos yra sudėtingesnės: jos gali perduoti pranešimus tarp specialaus nuotolinio valdymo pulto arba/ir išmaniojo telefono ir automobilio. Jei automobilyje paliekate vertingus daiktus, verta apsvarstyti dvipusio ryšio sistemą.
- Valdymas išmaniuoju telefonu? Kai kurios dvipusio ryšio signalizacijos gali būti susiejamos ir valdomos išmaniuoju telefonu. Ši funkcija gali būti labai naudinga norint nuotoliniu būdu įjungti arba išjungti apsaugą, tačiau dažniausiai kainuoja papildomai.
Automobilio Signalizacijos Sirena
Lauko sirenos skirta atkreipti aplinkinių dėmesį įvykus įsilaužimui. Sirenos gali būti kelių rūšių: vidinės, išorinės su blykste, išorinės su blykste ir rezerviniu akumuliatoriumi. Viena laidas iš signalizacijos blokelio ateina į sireną, o kitą sirenos laidą reikia pajungti į +12V maitinimą. Jei sirena autonominė, tai greičiausiai bus nutrūkęs sirenos maitinimo laidas (ne aktyvavimo). Kiek pamenu, turėtų būti iš viso keturi laidai: du maitinimo ir du sirenos aktyvavimo. Šiuo atveju sirena "supranta", kad ją nukirpo ir pradeda kaukti nuo autonominio akumuliatoriaus. Antras variantas - jei kaukia tik kai įjungi signalizaciją, tai greičiausiai gauna komandą iš signalizacijos blokelio. Tai gali būti, jog kuri nors apsaugos zona per jautriai sureguliuota ir fiksuoja pažeidimą (pvz., bagažinės lemputė; įtampos kritimas, jei akumuliatorius ne koks; tūrio jutikliai ir t.t.).
Sirenos tikrinimas ir kodų nuskaitymas
Pirmiausia reikėtų tikrinti sirenos laidus. Ar gauna 12V maitinimą - gal iš tikro koks laidas nutrūkęs, nes kai išjungta signalizacija, sireną atjungus nuo maitinimo, gal ir nerėkia. Gal žinote, ar sirena pajungta nuo papildomo autonominio akumuliatoriaus. Ant sireną aktyvuojančių laidų (gali būti vienas laidas ir bendras masinis su maitinimu) ateina kažkokia įtampa (čia gali būti ~5V, gali ~12V, arba pulsuojanti) - jei čia įtampa neateina, sirena turi nerėkti. Jei ateina įtampa - rėks.
Kiek žinau, visos signalizacijos turi LED indikatorių, kuris išjungiant signalizaciją sumirksi kažkokį kodą. Taigi, įjungi signalizaciją. Palauki, kol įsijungs sirena. Visų EU sertifikuotų signalizacijų sirena turi veikti ne ilgiau kaip 30 sek. Geriausia sulaukti, kol sirena nutils (jei ne, tai po kokių 40 sek), išjungi signalizaciją ir suskaičiuoji, kokį kodą išmirksės LED. Kai kurios signalizacijos atmintyje saugo daug kodų. Taigi, dėl signalizacijos kodų nuskaitymo, turi susirasti signalizacijos aprašymą. Ten bus tiksliai parašyta, kaip tai atlikti, ir tų kodų iššifravimas. Pagal tą kodą nustatysi, kuri apsaugos zona ar funkcija buvo pažeista.

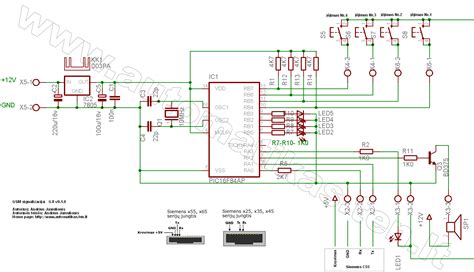

Automobilio Signalizacijos Schema ir Veikimo Principas
Automobilio signalizacijos schema yra sudėtingas elektronikos ir elektros komponentų rinkinys, veikiantis kartu, siekiant apsaugoti transporto priemonę nuo vagystės ir įsilaužimo. Schemos pagrindas yra valdymo blokas, kuris apdoroja signalus iš įvairių jutiklių ir aktyvuoja atitinkamus veiksmus.
Pagrindiniai Schemos Elementai
- Valdymo blokas (ECU): Tai yra signalizacijos "smegenys", apdorojančios informaciją iš jutiklių ir valdančios kitus komponentus. Jis atpažįsta signalus, gautus iš durų, kapoto, bagažinės jutiklių, smūgio jutiklių ir reaguoja atitinkamai. Pažangesni valdymo blokai gali bendrauti su GPS moduliais, GSM moduliais (skirti pranešimams siųsti) ir kitais išoriniais įrenginiais.
- Jutikliai:
- Durų, kapoto ir bagažinės jutikliai: Paprastai tai yra kontaktiniai jungikliai, kurie suveikia, kai atidaroma atitinkama dalis.
- Smūgio jutikliai: Reaguoja į vibracijas ir smūgius. Yra vieno ir dviejų lygių.
- Judėjimo jutikliai: Naudojami rečiau, bet gali būti naudingi kabrioletams ar automobiliams su minkštais stogais.
- Tūrio jutikliai: Aptinka tūrį keičiantį judėjimą automobilio viduje.
- Sirena: Garsus įspėjamasis signalas, skirtas atkreipti dėmesį ir atbaidyti vagis. Sirenos gali būti autonominės arba maitinamos iš automobilio akumuliatoriaus.
- Variklio blokavimo relė: Nutraukia svarbią variklio grandinę (pvz., degimo grandinę ar kuro siurblio grandinę), kad neleistų užvesti automobilio. Blokuoti starterį - protingiausia. Nors galima blokuoti ir kuro siurblį (jei neįmanoma lengvai nutiesti laido), o gal ir galima blokuoti abu.
- Pultelis: Skirtas įjungti/išjungti signalizaciją, valdyti durų užraktus ir kitas funkcijas.
Signalizacijos Veikimo Principas
- Signalizacijos įjungimas: Atliekamas paspaudžiant mygtuką ant pultelio. Valdymo blokas pereina į budėjimo režimą ir pradeda stebėti jutiklių signalus.
- Jutiklio suveikimas: Kai vienas iš jutiklių suveikia, jis siunčia signalą į valdymo bloką.
- Signalo apdorojimas: Valdymo blokas apdoroja gautą signalą ir nustato, ar tai yra įsilaužimo bandymas.
- Reakcija: Jei valdymo blokas nustato, kad tai yra įsilaužimo bandymas, jis aktyvuoja atitinkamus veiksmus, pvz., įjungia sireną, blokuoja variklį ir siunčia pranešimą savininkui.
- Signalizacijos išjungimas: Atliekamas paspaudžiant mygtuką ant pultelio arba įvedant kodą. Valdymo blokas grįžta į normalų režimą ir atjungia sireną bei variklio blokavimą.
Signalizacijos Diegimas: Žingsnis po Žingsnio
Signalizacijos diegimas yra sudėtingas procesas, reikalaujantis elektros ir elektronikos žinių. Jei nesate tikri dėl savo gebėjimų, rekomenduojama kreiptis į profesionalų automobilių elektriką.
Būtinos Priemonės ir Įranga
- Automobilio signalizacijos komplektas
- Atsuktuvai (plokščias ir kryžminis)
- Replės
- Izoliacinė juosta
- Multimetras (testeris)
- Laidų nuėmimo įrankis
- Litavimo įranga (neprivaloma)
- Automobilio elektros instaliacijos schema (konkrečiam automobiliui)
Diegimo Žingsniai
- Atsijunkite akumuliatorių: Prieš pradėdami bet kokius darbus su elektros instaliacija, būtina atjungti neigiamą akumuliatoriaus gnybtą, kad išvengtumėte trumpųjų jungimų.
- Raskite tinkamą vietą valdymo blokui: Valdymo blokas turi būti apsaugotas nuo drėgmės ir aukštos temperatūros. Dažnai jis montuojamas po prietaisų skydeliu arba po sėdyne.
- Prijunkite maitinimo laidus: Prijunkite signalizacijos maitinimo laidus prie automobilio akumuliatoriaus, laikydamiesi poliškumo (raudonas laidas - prie teigiamo gnybto, juodas laidas - prie neigiamo gnybto arba automobilio kėbulo). Būtina naudoti saugiklį ant teigiamo laido. Blokelyje yra du stori juodi laidai, kurie greičiausiai yra maitinimo.
- Prijunkite jutiklius: Prijunkite durų, kapoto ir bagažinės jutiklius prie valdymo bloko. Dažniausiai naudojami kontaktiniai jungikliai.
- Prijunkite smūgio jutiklį: Sumontuokite smūgio jutiklį ant automobilio kėbulo, kuo arčiau automobilio centro. Prijunkite jį prie valdymo bloko.
- Prijunkite sireną: Sumontuokite sireną po kapotu, toliau nuo karštų variklio dalių. Prijunkite ją prie valdymo bloko. Vienas laidas iš signalizacijos blokelio ateina į sireną, o kita sirenos laidą reikia pajungti į +12V. Tai yra teisingai.
- Prijunkite variklio blokavimo relę: Raskite tinkamą variklio grandinę (pvz., degimo grandinę ar kuro siurblio grandinę) ir nutraukite ją. Įjunkite variklio blokavimo relę į grandinę taip, kad signalizacija galėtų atjungti grandinę, kai ji įjungta. Viena relės kontaktas bus jungiamas į +12V, o iš signalizacijos išeinantis laidas yra tarsi jungtukas, kuris įjungia ar išjungia grandinę relės pagalba. Galima pirkti ir kelias reles, norint blokuoti kelias grandines.
- Prijunkite pultelio anteną: Sumontuokite pultelio anteną taip, kad ji būtų kuo toliau nuo metalinių dalių, kad užtikrintumėte gerą ryšio diapazoną.
- Patikrinkite visus jungimus: Prieš prijungdami akumuliatorių, atidžiai patikrinkite visus laidus ir jungtis.
- Prijunkite akumuliatorių: Prijunkite neigiamą akumuliatoriaus gnybtą.
- Išbandykite signalizaciją: Įjunkite signalizaciją ir patikrinkite, ar visi jutikliai veikia tinkamai.
Signalizacijos gedimai ir jų sprendimo būdai
Nors šiuolaikinės signalizacijos sistemos tampa vis išmanesnės, jų sudėtingumas reiškia, kad gedimų priežastys taip pat gali būti įvairios - nuo paprasto baterijos išsikrovimo iki sudėtingų programinių klaidų. Kai automobilis užrakinamas, jutikliai nuolat stebi aplinką. Jei aptinkamas judesys ar vibracija, sistema išsiunčia signalą į valdymo modulį, kuris aktyvuoja sireną. Tai viena pavojingiausių problemų, nes automobilis lieka neapsaugotas. Šis simptomas vargina daugelį vairuotojų.
Gedimų diagnostika ir sprendimas
Tinkama diagnostika yra esminė norint tiksliai nustatyti signalizacijos problemos šaltinį:
- Patikrinkite akumuliatoriaus įtampą: Dažniausia priežastis - išsikrovusi baterija arba oksiduoti kontaktai.
- Išbandykite pultelį: Gali būti, kad pultelio baterija išsikrovė.
- Patikrinkite jutiklius: Jutikliai (ypač vibracijos ar judesio) dažnai surenka dulkes ar drėgmę. Taip pat gali būti, kad koks durelių, bagažinės ar kapoto galinis jungiklis palūžęs, arba bagažinės spynelės gumelė suplyšusi. Originali signalizacija gali neturėti smūgio daviklio.
- Apžiūrėkite laidus ir jungtis: Gali būti, kad kažkur laidas prasitrynęs.
- Iš naujo nustatykite sistemą: Kai kuriais atvejais tai gali padėti.
Jei neturite įrangos ar patirties, rekomenduojama kreiptis į specialistus. Kartą per metus patikrinkite signalizacijos būklę autoservise. Stenkitės parkuoti automobilį sausose vietose.
