Automobilio elektros sistema yra sudėtingas tinklas, kuriame saugikliai atlieka gyvybiškai svarbią apsauginę funkciją. Jie veikia kaip pirmoji gynybos linija nuo elektros sutrikimų, tokių kaip perkrovos ar trumpieji jungimai, taip apsaugodami brangius elektroninius komponentus ir užkertant kelią gaisrams. Suprasti, kaip veikia saugiklių lizdas ir pats saugiklis, yra svarbu kiekvienam automobilių savininkui.
Saugiklių paskirtis - saugoti elektros prietaisus nuo perkrovų ir trumpojo jungimo. Pernelyg padidėjus apkrovai, sudega metalinis saugiklio takelis, taip nutraukdamas elektros tiekimą ir apsaugodamas atitinkamą automobilio mazgą. Sudegęs saugiklis neretai kaltas dėl iš pirmo žvilgsnio kur kas didesnių elektros sistemos gedimų.
Kas yra nuolatinės srovės saugiklis?
Nuolatinės srovės (DC) saugiklis yra elektros apsaugos įtaisas, skirtas nutraukti srovės tekėjimą, siekiant išvengti gaisro ar įrangos sugadinimo, kai grandinė yra perkrauta arba įvyksta trumpasis jungimas. Tai yra pagrindinis saugos įtaisas, dažniausiai naudojamas elektros sistemose, užtikrinantis, kad srovės išliktų saugiose ribose.
Pagrindiniai nuolatinės srovės saugiklio komponentai
Paprastai nuolatinės srovės saugiklį sudaro šie pagrindiniai komponentai:
- Saugiklio elementas: Tai pagrindinė saugiklio dalis, paprastai pagaminta iš specializuotos medžiagos, turinčios specifines srovės ir laiko bei srovės charakteristikas. Kai srovė viršija vardinę saugiklio elemento vertę, jis išsilydo ir atjungia grandinę.
- Saugiklio korpusas: Išorinis korpusas, apsaugantis saugiklio elementą, paprastai pagamintas iš izoliacinių medžiagų, siekiant užtikrinti saugų veikimą.
- Saugiklio laikiklis: Dalys, atsakingos už saugiklio tvirtinimą ir prijungimą prie grandinės. Automobiliuose šie laikikliai dažnai yra lizdai, sudarantys saugiklių dėžutės dalį.
Kaip veikia nuolatinės srovės saugiklis?
Nuolatinės srovės saugiklio veikimas priklauso nuo jo elemento savybių. Kai srovė viršija saugiklio vardinę srovę, saugiklio elementas įkaista ir galiausiai išsilydo, nutraukdamas grandinę. Šis lydymosi procesas yra vienkartinis, todėl norint atkurti elektros tęstinumą, reikia pakeisti sugedusį saugiklį nauju.
Saugiklis paprastai išjungia arba nutraukia grandinę, kai srovė viršija saugiklio vardinę srovę. Tai gali sukelti grandinės perkrova, trumpasis jungimas arba gedimas.
Automobilio saugiklių lizdo funkcija ir konstrukcija
Naudojimo metu automobilio saugiklių lizdas (saugiklio laikiklis) apsaugo saugiklį nuo tam tikro perkrovos diapazono, kai srovė svyruoja dėl maitinimo šaltinio ar išorinių trukdžių. Kai automobilio saugiklių lizdo grandinėje atsiranda palyginti didelė perkrovos srovė, jos perkrovos srovė turėtų būti nutraukta per nustatytą laiką. Automobilio saugiklių blokas tam tikru mastu gali apsaugoti kitas elektroninės grandinės dalis. Jie būna įvairių amperų verčių, pavyzdžiui, 1A, 4A, 5A, 6.3A ir pan.
Automobilio saugiklių laikiklyje esantis saugiklis gali būti naudojamas esant įtampai, lygiai ar mažesnei už jo vardinę įtampą, tačiau paprastai negalima naudoti grandinėse, kur grandinės įtampa yra didesnė už vardinę saugiklio įtampą. Taip pat svarbus yra įtampos kritimas įrenginyje ir saugiklio vardinė srovė.
Šiluminis automobilio saugiklio lizdo balansas reiškia, kad kai temperatūra stabilizuoja išmatuotą įtampą abiejuose galuose, įtampos kritimas abiejuose saugiklio galuose tam tikru mastu turės poveikį grandinei. Todėl reguliuojant įtampos kritimą, šie parametrai yra aiškiai nurodyti.
Automobilio saugiklio lizdo perkrovos srovė daugiausia reiškia srovę, tekančią grandinėje, kuri yra didesnė už įprastą darbo laiką. Jei perkrovos srovės negalima atjungti, tai gali sugadinti kitas grandinės elektronines dalis.
Automobilių saugiklių tipai ir klasifikacija
Automobiliniai saugikliai yra maži, bet esminiai komponentai, kurie apsaugo elektrinius prietaisus nuo per didelio srovės srauto. Jie veikia kaip saugikliai, kurie nutraukia elektros tiekimą, kai srovė viršija leistinas ribas. Tai padeda išvengti rimtų pažeidimų ir gaisro pavojaus. Saugiklių pasirinkimas pagal automobilio modelį yra itin svarbus, kad būtų užtikrintas tinkamas veikimas.
Automobilio kištukiniai saugikliai paprastai yra nuo 2 A iki 40 A, o jų amperų vertės yra nurodytos saugiklio viršuje. Jei saugiklis sudegs taip, kad ampero vertės negalima atpažinti, pagal jo spalvą galime spręsti ir pagal tarptautinį standartą:
- 2 A - pilka
- 3 A - violetinė
- 4 A - rožinė
- 5 A - oranžinė geltona
- 7.5 A - kava
- 10 A - raudona
- 15 A - mėlyna
- 20 A - geltona
- 25 A - bespalvis skaidrus
- 30 A - žalia
- 40 A - giliai oranžinė
Automobilių saugiklių laikiklių klasifikacija
Automobilių saugiklių laikikliai gali būti klasifikuojami pagal kelis kriterijus:
- Pagal montavimo tipą:
- Švininių saugiklių laikiklis naudojamas automobilių laidų pynėms.
- Automatinis saugiklio spaustukas naudojamas automatiniam saugikliui sumontuoti ant plokštės, tai lengva įdiegti ir išardyti.
- Pagal saugiklių įrengimo tipą: Jį galima suskirstyti į saugiklių dėžę ir saugiklių dėžę.
- Pagal saugiklio dydį: Saugiklių dėžę galima suskirstyti į didelę, vidutinę ir mažą saugiklių dėžę.
- Pagal medžiagą: Saugiklių dėžę galima suskirstyti į plastiko ir bakelito saugiklių dėžę.
- Pagal aplinkosaugą: Gali būti suskirstyta į aplinkos apsaugos ir neaplinkos apsaugos saugiklių dėžę.
- Pagal montavimo taškus: Galima suskirstyti į švino saugiklių dėžę ir plokštės tipo saugiklių dėžę, prietaisų skydelio įrengimo saugiklių dėžę ir kt.
Automobilių saugiklių tipai: išsamus palyginimas
| Saugiklio tipas | Dydis (mm) | Amperų diapazonas | Bendrosios programos | Identifikavimo ypatybės |
|---|---|---|---|---|
| Mini (ATO/ATC) | 15.9 x 10.9 x 4.1 | 3A iki 30A | Žibintai, priedai, valdymo blokai | Spalvotas, permatomas korpusas |
| Standartinis (ATO) | 19.1 x 13.5 x 5.1 | 3A iki 40A | Bendrosios trasos, senesnės transporto priemonės | Didesnis nei mini, spalvotai koduotas |
| Mikro (bankomatas) | 15.0 x 10.9 x 3.6 | 5A iki 30A | Erdvės ribotos programos | Mažiausias peilio saugiklis |
| Maxi (APX) | 29.2 x 8.5 x 34.3 | 30A iki 100A | Didelė srovė: kintamoji srovė, generatorius | Didelis dydis, didelė srovės stipris |
| Mega (AMG) | 58.5 x 41.8 x 24.0 | 100A iki 500A | Pagrindinis energijos paskirstymas | Prisukamų gnybtų |
| Stiklinis vamzdelis (AGC) | 6.3 x 32mm | 1A iki 30A | Europietiški automobiliai, specialūs | Stiklinis korpusas su metaliniais dangteliais |
Automobilių saugiklių spalvų kodai: trumpas informacinis vadovas
| Spalva | Galingumas (A) | Tipiniai naudojimo būdai |
|---|---|---|
| Rudas | 7.5 | Salono apšvietimas, radijo atmintis |
| Raudonas | 10 | Stovėjimo žibintai, prietaisų skydelis |
| Mėlyna | 15 | Priekinių žibintų artimosios šviesos, signalas |
| Geltonas | 20 | Tolimosios šviesos, rūko žibintai |
| Skaidrus/Baltas | 25 | Oro kondicionieriaus ventiliatoriaus variklis, šildomos sėdynės |
| Žalia | 30 | Langų varikliai, aušinimo ventiliatoriai |
⚠️ Saugos įspėjimas: Niekada nekeiskite saugiklio didesnio amperų skaičiaus saugikliu. Taip panaikinama apsauga nuo viršsrovės ir gali kilti elektros gaisras arba sugesti komponentai.
Kur rasti automobilio saugiklius jūsų automobilyje
Kadangi automobilyje yra daug dalių ir elektroninės įrangos, o kiekvienoje įrangoje gali būti įmontuotas saugiklis, siekiant palengvinti būsimą techninę priežiūrą, kiekvienas automobilis projektavimo pradžioje turi būti suprojektuotas su centralizuota vieta saugikliams, ir ši vieta vadinama saugiklių dėžute. Paprastai automobilyje yra dvi saugiklių dėžutės:

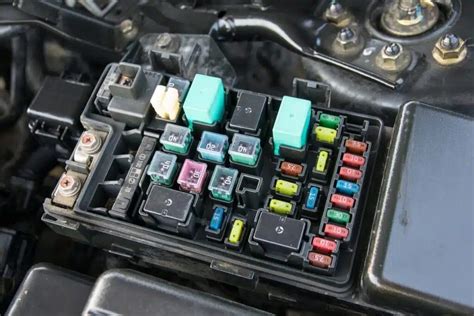

- Saugiklių dėžutė po variklio dangčiu: Šalia akumuliatoriaus arba palei ugniasienę yra didelio srovės stiprumo saugikliai variklio sistemoms. Ji atsakinga už automobilio išorinę elektros grandinę (pvz., variklio valdymo bloką, garsiakalbį, stiklo valytuvą, ABS, priekinius žibintus ir kt.). Jo dangtelis gali būti pritvirtintas varžtais. Šioje dėžutėje yra didelės srovės saugikliai ir relės (pvz., degalų siurblio relė ir kt.).
- Vidinis saugiklių skydelis: Paprastai kairėje nuo vairo arba pirštinių skyriuje, jame yra mažos srovės priedų saugikliai. Ji valdo automobilio vidinius elektros prietaisus, tokius kaip langų pakėlėjai, oro pagalvės, elektra valdomos sėdynės, cigarečių žiebtuvėliai ir kt.
- Bagažinės / galinės saugiklių dėžutės: Kai kuriuose automobiliuose yra galinio apšvietimo ir priedų saugikliai.
Saugikliai yra specialioje dėžėje, esančioje variklio skyriuje ties variklio skyriaus pertvara dešiniau nuo stabdžių stiprintuvo (žiūrint prieš važiavimo kryptį). Atidarę saugiklių dėžę, rasite dviem eilėmis išdėstytus saugiklius, panašius į vaistines piliules. Saugiklių lizdai skaičiuojami nuo variklio pusės į išorę: viršutinėje eilėje nelyginiai numeriai 1, 3, 5, ir t.t. iki 13, apatinėje eilėje lyginiai numeriai 2, 4, 6 ir t.t. iki 14. Vidinėje saugiklių dėžutės dangtelio pusėje yra schema. Jis leidžia sužinoti, kuris saugiklis atsakingas už konkrečią grandinę.
Eksperto patarimas: Tikslią saugiklių vietą ir srovės stiprumą visada žr. savo transporto priemonės naudotojo vadove arba saugiklių dėžutės schemoje. Įprasti pakaitalai gali neužtikrinti tinkamos apsaugos.
Kaip saugiai pakeisti perdegusį saugiklį
Jei atsirado saugiklio gedimas, svarbu žinoti, kaip rasti ir pakeisti sugedusį saugiklį:
- 1 žingsnis: Raskite saugiklių dėžutę. Saugos dėžė kabinoje paprastai yra centrinės konsolės šone šalia durų arba po vairo. Draudimo dėžė variklio skyriuje paprastai yra transporto priemonės variklio skyriaus krašte.
- 2 žingsnis: Ieškokite saugiklių lentelės, kad rastumėte saugiklio padėtį. Pagal saugiklių kryžminę lentelę, esančią ant saugiklių dėžutės dangtelio, galime rasti ieškomo saugiklio padėtį. Kai kuriuose importuotuose automobilių saugikliuose nurodomos dalys, kurios dažnai naudoja angliškus sutrumpinimus, todėl techninė priežiūra yra labai sunki.
- 3 žingsnis: Patikrinkite legendą ir sužinokite tikrąją saugiklio padėtį. Turėdami konkretų saugiklio vietos žemėlapį, naudodamiesi legenda galime rasti tikrąją saugiklio vietą automobilyje.
Saugiklių ištraukimui naudokite nedidelį plastikinį elektriko pincetą arba kosmetines replytes. Vizualiai patikrinkite kiekvieną saugiklį, ieškokite metalinio takelio nudegimų ir įtrūkimų, sutrupėjusio plastikinio korpuso, oksidacijos arba kitų požymių, galinčių sukelti sutrikimus. Visi abejotinos būklės saugikliai turėtų būti pakeisti. Ištraukę plokštelinį saugiklį, patikrinkite jo viduje esantį laidą, kuris jungia dvi metalines kojeles. Saugiklio korpusas yra permatomas. Prieš pakeisdami sudegusį saugiklį, nustatykite gedimo priežastį ir ją pašalinkite. Likusi procedūros dalis yra naudoti specialius automobilių įrankius, kad ištrauktumėte pažeistą saugiklį ir pakeistumėte jį nauju. Dabartinėse transporto priemonėse naudojamo kištukinio tipo saugiklio nėra nei teigiamo, nei neigiamo paskirstymo, todėl keičiant saugiklį reikia tik atkreipti dėmesį į saugiklio dydį ir srovės stiprumą. Pakeitę saugiklius, uždenkite ir prisukite dangtelį. Keičiant juos reikia specialių mini replių ir griebtuvo.
Saugiklių pakeitimo atsargumo priemonės
Keičiant saugiklį, svarbu atkreipti dėmesį į šias problemas:
- Teisinga amperų vertė: Keisdami saugiklį, įsitikinkite, kad pasirinkote teisingą saugiklio amperų skaičių. Nedidinkite dabartinių saugiklio specifikacijų, daugiau jų negalima pakeisti laidu. Nėra sunku suprasti, kad viela negali būti naudojama vietoj to, kodėl gi nepasinaudojus dabartine draudimo specifikacija? Žinoma, tai taip pat skirta elektrinių prietaisų apsaugai. Elektriniai prietaisai gali sklandžiai veikti esant dabartinei 1 A būklei, tuo tarpu elektros prietaisai gali tinkamai neveikti esant didesnei nei 1 A būklei. Todėl būtina laikytis "žemos arba aukštos" saugiklio pakeitimo būdo.
- Pirkimo kanalai oficialūs: Saugiklį galima nusipirkti visur, tačiau automobilio savininkui siūlome nusipirkti įprastą 4S parduotuvę ar remonto dirbtuves. Kadangi netinkami saugiklių laidai gali būti pagaminti iš kitų metalų, grandinės apsauga negarantuojama, o netinkami plastikiniai dangteliai gali sukelti gaisrą, jei saugiklis perkrautas.
- Kaip pakeisti atsarginį saugiklį: Jei nėra atsarginio saugiklio, avariniu atveju galite pakeisti saugiklį iš kitos įrangos, kuri neturi įtakos vairavimui ir saugai. Automobilyje visada turėtų būti atsarginių saugiklių rinkinys. Rinkinys, kurį sudaro apie 10 skirtingų tipų saugiklių, kainuoja nuo 1 iki 2 eurų.
⚠️ Įspėjimas: Įstačius didesnio stiprumo srovės saugiklį, elektros grandinė gali perkaisti (gaisro pavojus), jei kuri nors įranga naudos per didelį kiekį elektros energijos.
Dažnos saugiklių gedimo priežastys
Dabartinė transporto priemonės saugiklio gedimo atvejis gali būti suskirstytas į dvi pagrindines situacijas:
- Per didelė elektros apkrova: Tai gali sukelti didelių elektros prietaisų, tokių kaip priekiniai žibintai, automobilių garso įranga, prastos kokybės cigarečių žiebtuvėlio adapterio ir didelės galios cigarečių žiebtuvėlio naudojimas. Todėl svarbu žinoti originalios gamyklos automobilio galią ir maksimalią apkrovą. Pavyzdžiui, modifikuotų priekinių žibintų vatų skaičius, didesnis nei pradinė gamyklos nustatyta vertė, gali sukelti lemputės užgesimą.
- Automobilio grandinėje yra trumpasis jungimas: Tai gali atsirasti dėl laidų pažeidimo. Kasdieninės priežiūros metu svarbu vengti tiesioginio mašinų skyriaus plovimo vandeniu, kad nebūtų trumpojo jungimo tarp saugos dėžutės ir grandinės. Be to, apžiūrint galima pastebėti, ar nėra trumpojo jungimo sugadintos vielinės gumos plikos metalinės vielos; be to, valydami automobilį, taip pat turėtumėte atkreipti dėmesį į tai, kad neliestumėte palaidoto ant grindų vielos.
Tikslinis srovės vartotojas gali perdegti, įrenginys gali sugesti (perkaisti). Trumpasis jungimas taip pat gali sukelti gaisrą, dėl kurio gali sudegti visas automobilis. Trumpojo jungimo arba perkrovos atveju saugiklis sudega ir nutraukia elektros energijos tiekimą atitinkamam vartotojui arba (paprastai) kelių vartotojų grupei. Saugiklis gali perdegti dėl vieno gedimo arba kaip gedimo simptomas. Tačiau perdegęs saugiklis taip pat gali reikšti rimtą problemą - trumpąjį jungimą tam tikroje grandinėje. Taip pat gali būti, kad sumontavus naują saugiklį, jis taip pat gana greitai perdega. Tokiu atveju būtina nustatyti gedimo priežastį.
Pagrindinės apibrėžtys: saugiklių terminologijos supratimas
- Amperų įvertinimas: Didžiausia srovė, kurią saugiklis gali praleisti prieš jam perdegant, matuojama amperais (amperais). Įprasti automobilių vardiniai sroviai svyruoja nuo 5 A iki 100 A.
- Įtampos įvertinimas: Maksimali įtampa, kurią saugiklis gali saugiai nutraukti. Dauguma automobilių saugiklių yra skirti 32 V nuolatinei srovei, todėl saugi įtampa yra didesnė nei automobilio 12 V sistemos.
- Pertraukimo įvertinimas: Didžiausia trumpojo jungimo srovė, kurią saugiklis gali saugiai pašalinti nesukeldamas pavojingo kibirkščiavimo ar gaisro pavojaus.
- Laiko ir srovės charakteristika: Kaip greitai saugiklis reaguoja į viršsrovės sąlygas. Automobilių saugikliai paprastai yra „greitai veikiantys“, skirti apsaugoti jautrią elektroniką.
Pažangios saugiklių technologijos
- Išmanieji saugikliai ir elektroninė apsauga: Šiuolaikinėse transporto priemonėse vis dažniau naudojami elektroniniai jungikliai ir išmanieji saugikliai, kurie gali automatiškai atstatyti po laikinų perkrovų, pranešti gedimo būseną ECU, teikti laipsniškas apsaugos priemones ir įjungti nuotolinę diagnostiką.
- Teigiamo temperatūros koeficiento (PTC) įtaisai: Šie atstatomi saugikliai naudoja šilumines savybes srovei apriboti: automatinis atstatymas pašalinus gedimą, užtikrina nuolatinę apsaugą be pakeitimo, naudojamas šildomoms sėdynėms, veidrodžiams ir kitoms šiluminėms apkrovoms.
