Automobilio priekabos elektros jungtis ir atbulinės eigos sistema

Vairavimas su priekaba ar nameliu priekaboje yra iššūkis daugeliui, reikalaujantis ne tik tinkamo vairavimo, bet ir saugaus priekabos prijungimo prie transporto priemonės. Automobilio ir priekabos elektros jungtis yra gyvybiškai svarbi eismo saugumui, nes ji atsakinga už visų priekabos šviesos signalų veikimą. Tinkamai veikiančios priekabos šviesos yra neatsiejama saugaus ir teisėto priekabos naudojimo dalis, užtikrinanti, kad kiti eismo dalyviai pastebėtų priekabą bet kokiomis sąlygomis ir suprastų vairuotojo ketinimus - stabdymą, posūkius ar atbulinę eigą.

Šiame straipsnyje detaliai aptarsime visus svarbiausius aspektus, susijusius su priekabos šviesų pajungimu, nuo pagrindinių komponentų iki praktinių patarimų ir informacijos apie stabdžių valdymo vožtuvus, ypatingą dėmesį skiriant atbulinės eigos funkcijai.

Priekabos galinių žibintų funkcijos ir komponentai

Priekabos galinis žibintas yra neatsiejama bet kurios priekabos dalis, atliekanti kritiškai svarbų vaidmenį eismo saugumo užtikrinime. Tai sudėtingas įrenginys, apjungiantis kelias funkcijas, informuojančias kitus eismo dalyvius apie vairuotojo ketinimus ir priekabos buvimą kelyje, ypač esant prastam matomumui ar tamsiu paros metu. Tinkamas galinių žibintų parinkimas, montavimas ir priežiūra yra ne tik techninės apžiūros reikalavimas, bet ir tiesioginė investicija į savo bei kitų saugumą.

Pagrindinės žibintų funkcijos

Standartinis priekabos galinis žibintas dažniausiai yra kombinuotas įrenginys, talpinantis savyje kelis atskirus šviesos elementus, kurių kiekvienas turi specifinę paskirtį. Suprasti šias funkcijas yra pirmas žingsnis renkantis tinkamą žibintą:

• Gabaritinė šviesa (pozicijos žibintas): Nuolat deganti raudona šviesa, žyminti priekabos galinį kontūrą. Ji būtina, kad kiti vairuotojai tamsoje ar esant blogam matomumui galėtų įvertinti priekabos plotį ir atstumą iki jos.
• Stabdžių šviesa: Ryškesnė raudona šviesa, įsijungianti nuspaudus stabdžių pedalą. Ji signalizuoja iš paskos važiuojantiems vairuotojams apie greičio mažinimą ar sustojimą, taip padedant išvengti susidūrimų iš galo.
• Posūkio signalas: Mirksinti geltona (oranžinė) šviesa, rodanti ketinimą sukti į kairę ar dešinę arba persirikiuoti. Aiškus ir laiku įjungtas posūkio signalas yra gyvybiškai svarbus manevruojant.
• Numerio ženklo apšvietimas: Balta šviesa, skirta apšviesti priekabos valstybinį numerį, kad jis būtų įskaitomas tamsoje pagal teisės aktų reikalavimus. Ši funkcija gali būti integruota į vieną iš galinių žibintų (dažniausiai kairįjį) arba įrengta kaip atskiras žibintas.

Papildomos ir atbulinės eigos žibinto funkcijos

Be pagrindinių funkcijų, priekabos žibintai gali turėti ir papildomų:

• Atbulinės eigos žibintas: Balta šviesa, įsijungianti įjungus atbulinę pavarą. Ji apšviečia erdvę už priekabos, palengvindama manevravimą atbuline eiga, ir informuoja kitus eismo dalyvius apie šį manevrą. Dažniausiai įrengiamas dešiniajame žibinte.
• Rūko žibintas: Labai ryški raudona šviesa, skirta naudoti tik esant ypač blogam matomumui (pvz., tirštame rūke, smarkiai sningant ar lyjant), kad priekaba būtų geriau matoma iš galo. Paprastai montuojamas kairėje pusėje arba centre.
• Atšvaitas: Nors tai nėra aktyvus šviesos šaltinis, trikampio formos raudonas atšvaitas (arba integruotas į žibinto korpusą) yra privalomas elementas, atspindintis kitų transporto priemonių šviesas ir taip didinantis priekabos matomumą net tada, kai jos žibintai nedega (pvz., stovint).

Vienas žibintas gali atlikti kelias funkcijas. Pavyzdžiui, LED žibintas FT122 yra universalus, tinkantis tiek kairei, tiek dešinei pusei, kas supaprastina atsarginių dalių laikymą ir keitimą.

Technologijų įvairovė: kaitrinės lemputės vs. LED

Renkantis priekabos galinius žibintus, vienas svarbiausių sprendimų yra technologijos pasirinkimas: tradicinės kaitrinės lemputės ar modernūs šviesos diodai (LED).

Kaitrinės lemputės

Tai senesnė, laiko patikrinta technologija. Jos privalumai - žema pradinė kaina ir paprastas lemputės pakeitimas jai perdegus. Tačiau jos turi ir trūkumų: trumpesnis tarnavimo laikas, didesnis energijos suvartojimas, jautrumas vibracijoms ir smūgiams (kas ypač aktualu priekaboms), lėtesnis įsižiebimo laikas (ypač pastebima stabdžių šviesose, kur kiekviena sekundės dalis svarbi).

Šviesos diodai (LED)

LED technologija pastaraisiais metais tapo dominuojanti priekabų apšvietimo srityje dėl akivaizdžių pranašumų. Nors pradinė LED žibintų kaina paprastai yra didesnė, ilgalaikėje perspektyvoje jie dažnai atsiperka.

LED privalumai:

• Ilgaamžiškumas: LED tarnavimo laikas yra ženkliai ilgesnis nei kaitrinių lempučių, siekiantis dešimtis tūkstančių valandų.
• Energijos efektyvumas: LED žibintai sunaudoja gerokai mažiau elektros energijos, mažiau apkraudami velkančiosios transporto priemonės elektros sistemą.
• Atsparumas: LED neturi trapių kaitinimo siūlų, todėl yra daug atsparesni vibracijoms, smūgiams ir aplinkos poveikiui. Daugelis kokybiškų LED žibintų yra hermetiški (atsparūs vandeniui ir dulkėms, dažnai atitinkantys IP klasės reikalavimus) ir gali veikti plačiame temperatūrų diapazone (pvz., nuo -40°C iki +55°C).
• Greitesnis įsižiebimas: LED įsižiebia praktiškai akimirksniu. Tai ypač svarbu stabdžių šviesoms - net ir nedidelis laiko sutaupymas gali reikšti keliais metrais trumpesnį stabdymo kelią iš paskos važiuojančiam automobiliui.
• Ryškumas ir matomumas: LED šviesa dažnai yra ryškesnė ir geriau matoma įvairiomis sąlygomis.

LED trūkumai:

• Aukštesnė pradinė kaina: Nors kainos mažėja, LED žibintai vis dar yra brangesni nei tradiciniai.
• Remonto sudėtingumas: Jei sugenda integruotas LED modulis, dažniausiai tenka keisti visą žibintą ar jo dalį, o ne tik pigią lemputę.
• Suderinamumas: Kai kuriose senesnėse transporto priemonėse gali kilti problemų dėl LED žibintų mažos varžos (pvz., borto kompiuteris gali rodyti klaidingą pranešimą apie perdegusią lemputę). Tokiais atvejais gali prireikti papildomų varžų ar adapterių.

Priekabos šviesų jungčių tipai ir pajungimo schemos

Norint tinkamai pajungti priekabos šviesas, reikalingi šie pagrindiniai komponentai ir įrankiai: farkopas (vilkimo įtaisas), priekabos laidų jungtis (kištukas), automobilio laidų lizdas (rozetė), tinkamo skerspjūvio laidai, izoliuotos jungtys, izoliacinė juosta, multimetras (testeris), replės, atsuktuvas ir, rekomenduojama, litavimo įranga. Populiariausi yra du priekabos šviesų jungčių tipai: 7 kontaktų ir 13 kontaktų. Kiekvienas tipas turi savo privalumų ir trūkumų, todėl svarbu pasirinkti tinkamą, atsižvelgiant į jūsų poreikius.

7 kontaktų jungtis

Tai labiausiai paplitęs tipas, ypač senesnėse priekabose. 7 kontaktų jungtis palaiko pagrindines apšvietimo funkcijas:

• Posūkio signalai (kairys ir dešinys)
• Stabdžių žibintai
• Gabaritiniai žibintai
• Numerio apšvietimas
• Masė

7 kontaktų jungtis yra paprastesnė ir pigesnė, tačiau ji neturi papildomų funkcijų, tokių kaip atbulinės eigos žibintas ar nuolatinis maitinimas.

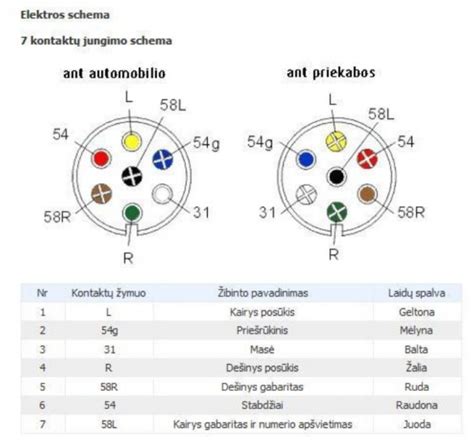

7 kontaktų jungties schema (ISO 1724):

• 1 kontaktas (L): Kairysis posūkis (Geltona)
• 2 kontaktas (54g): Priešrūkinis žibintas (Mėlyna) - dažniausiai nenaudojamas
• 3 kontaktas (31): Masė (Balta) - įžeminimo kontaktas, užtikrinantis elektros grandinės užbaigimą
• 4 kontaktas (R): Dešinys posūkis (Žalia)
• 5 kontaktas (58R): Dešinysis gabaritinis žibintas ir numerio apšvietimas (Ruda)
• 6 kontaktas (54): Stabdžių žibintai (Raudona)
• 7 kontaktas (58L): Kairysis gabaritinis žibintas ir numerio apšvietimas (Juoda)

Svarbu: Spalvos gali šiek tiek skirtis priklausomai nuo gamintojo, tačiau kontaktų numeracija visada turėtų būti vienoda. Visada patikrinkite laidų schemą ant priekabos arba automobilio prieš jungiant.

13 kontaktų jungtis

Ši jungtis yra modernesnė ir universalesnė. Ji palaiko visas 7 kontaktų jungties funkcijas, taip pat papildomas:

• Atbulinės eigos žibintas
• Nuolatinis maitinimas (pvz., vidaus apšvietimui priekaboje)
• Maitinimas įjungus degimą (pvz., šaldytuvui priekaboje)
• Papildoma masė

13 kontaktų jungtis yra brangesnė ir sudėtingesnė pajungti, tačiau ji suteikia daugiau galimybių ir funkcionalumo, ypač jei priekaboje yra daug elektros įrangos.

13 kontaktų jungties schema:

• 1 kontaktas: Kairysis posūkis
• 2 kontaktas: Priešrūkinis žibintas
• 3 kontaktas: Masė (1-8 kontaktų grandinėms)
• 4 kontaktas: Dešinys posūkis
• 5 kontaktas: Dešinysis gabaritinis žibintas ir numerio apšvietimas
• 6 kontaktas: Stabdžių žibintai
• 7 kontaktas: Kairysis gabaritinis žibintas ir numerio apšvietimas
• 8 kontaktas: Atbulinės eigos žibintas
• 9 kontaktas: Maitinimo grandinė (nuolatinis maitinimas)
• 10 kontaktas: Maitinimas įjungus degimą
• 11 kontaktas: Masė (10 kontakto grandinei)
• 12 kontaktas: Nenaudojamas
• 13 kontaktas: Priekabos prikabinimo signalinės lemputės grandinė (sujungta su 3 kontaktu)

Svarbu: Spalvos gali skirtis priklausomai nuo gamintojo. Visada patikrinkite konkrečios jungties schemą.

Priekabos šviesų pajungimo instrukcija

Prieš pradedant darbus, įsitikinkite, kad turite visus reikiamus komponentus ir įrankius.

1. Atsijunkite automobilio akumuliatorių: Tai svarbu norint išvengti trumpojo jungimo ir elektros smūgio.
2. Raskite automobilio laidų lizdą (rozetę): Jis paprastai būna prie farkopo.
3. Identifikuokite laidus: Naudodami multimetrą arba laidų schemą, nustatykite, kuris laidas atsakingas už kurią funkciją (posūkis, stabdys, gabaritas, atbulinė eiga ir t.t.).
4. Pajunkite laidus: Atsargiai prijunkite priekabos laidų jungties laidus prie automobilio laidų lizdo laidų. Naudokite jungtis arba lituokite laidus, kad užtikrintumėte patikimą sujungimą.
5. Izoliuokite jungtis: Apvyniokite visas jungtis izoliacine juosta, kad apsaugotumėte nuo trumpojo jungimo ir korozijos.
6. Patikrinkite jungtis: Dar kartą patikrinkite, ar visos jungtys yra tvirtos ir tinkamai izoliuotos.
7. Prijunkite automobilio akumuliatorių: Atsargiai prijunkite akumuliatorių.
8. Patikrinkite šviesas: Įjunkite automobilio šviesas ir patikrinkite, ar visos priekabos šviesos veikia tinkamai (posūkiai, stabdžiai, gabaritai, numerio apšvietimas, atbulinės eigos žibintas, jei yra).

Jei nesate tikri dėl savo sugebėjimų, ypač dirbant su elektros sistema, patikėkite žibintų montavimą profesionalams autoservise. Tai užtikrins teisingą pajungimą ir saugų naudojimą.

Alternatyvūs pajungimo sprendimai ir modernizavimas

Priklausomai nuo automobilio modelio ir modernumo, gali prireikti skirtingų elektros pajungimo būdų.

Lygiagretus pajungimas

Pats paprasčiausias pajungimas yra lygiagretus jungimasis prie laidų pynės, nutiestos į automobilio galinius žibintus. Tačiau toks pajungimo būdas tinka tik automobiliams, kurių borto kompiuteris "neseka" galinių žibintų arba jo išvis nėra.

Specialūs elektros blokeliai

Daugeliui modernių automobilių, kurių borto kompiuteris stebi galinių žibintų veikimą, būtinas specialus elektros blokelis. Šie blokeliai jungiasi prie automobilio borto kompiuterio, prisiprogramuoja ir leidžia jam "matyti" priekabą kaip savo dalį. Tai užtikrina tinkamą komforto įrangos (pvz., parkavimo daviklių atjungimas), stabilumo kontrolės ir kitų funkcijų veikimą. Naujausiems automobiliams, ypač VW-AUDI grupės, gali prireikti specialaus sPIN kodo priprogramuojant elektros bloką.

"Universalieji pajungimo blokeliai" ("Apgavikai")

Tai pigesnė alternatyva, kuri nesijungia prie gamintojo numatytų specialių jungčių. Tokiu būdu pajungus kablio rozetę, automobilio kompiuteris neturi informacijos apie prijungtą priekabą ir dirba standartiniu režimu. Nors jie pigesni, gali neigiamai paveikti automobilio eksploataciją ir panaikinti garantiją elektronikos daliai.

Skirtingų tipų elektros blokelių palyginimas:

Belaidės priekabos šviesos

Jei nenorite vargti su laidais, galite naudoti belaidžius priekabos šviesų sprendimus. Šios sistemos naudoja radijo bangas arba Bluetooth ryšį, kad perduotų signalus iš automobilio į priekabos šviesas. Belaidės sistemos yra lengvai montuojamos ir naudojamos, tačiau jos gali būti brangesnės ir jautresnės trukdžiams.

Priekabos stabdžių valdymo vožtuvas

Priekabos valdymo vožtuvas yra svarbus komponentas, leidžiantis kontroliuoti priekabos stabdžius, ypač kai naudojama pneumatinė stabdžių sistema. Jis yra atsakingas už suspausto oro tiekimą ir valdymą, užtikrinant stabdžių veikimą tiek įprastai, tiek avarijos atveju.

Vožtuvo tipai ir veikimo principas

Vožtuvai gali būti vieno arba dviejų laidų jungties tipo. Jie valdo suspaustą orą, nukreipdami jį iš automobilio į priekabos stabdžių sistemą. Veikiant stabdžiams, oras patenka į vožtuvą ir per atitinkamas linijas pasiekia stabdžių cilindrus priekaboje. Kritiniu atveju, pavyzdžiui, nutrūkus oro linijai, vožtuvas automatiškai suaktyvina priekabos stabdžius.

Dažniausios problemos priekabos stabdžių sistemoje

Problemos gali kilti dėl netinkamo laidų sujungimo, oro nuotėkių, sugedusių vožtuvų ar kitų komponentų. Pavyzdžiui, jei po priekabos atjungimo oras iš jos neatbėga, tai gali reikšti problemą su atjungimo vožtuvu. Jei stabdant automobiliu priekabos stabdžiai neveikia, gali būti netinkamai sujungti laidai arba problema su valdymo vožtuvu.

Jei jūsų priekaba turi elektrinius stabdžius, teisingas elektros lizdo prijungimas yra kritinis. Netinkamai prijungti stabdžiai gali neveikti arba veikti netinkamai, o tai gali sukelti labai pavojingas situacijas. Jei nesate tikri, kaip prijungti elektrinius stabdžius, kreipkitės į kvalifikuotą elektriką.

Teisiniai reikalavimai ir reglamentavimas

Priekabų apšvietimo įrenginiai yra griežtai reglamentuojami teisės aktais. Nesilaikant reikalavimų, ne tik rizikuojama savo ir kitų saugumu, bet ir gresia baudos bei problemos pereinant privalomąją techninę apžiūrą.

Pagrindiniai reikalavimai Lietuvoje (ir ES):

• Privalomi žibintai: Kiekviena priekaba privalo turėti: du galinius raudonus gabaritinius žibintus, du galinius raudonus stabdžių žibintus (gali būti kombinuoti su gabaritiniais), du galinius geltonus (oranžinius) posūkio signalus, vieną ar du baltus numerio ženklo apšvietimo žibintus, du priekinius baltus atšvaitus (nebent priekaba labai siaura), du galinius raudonus trikampio formos atšvaitus (žyminčius priekabą) ir šoninius oranžinius atšvaitus (skaičius ir išdėstymas priklauso nuo priekabos ilgio).
• Papildomi žibintai: Galima įrengti (kai kuriais atvejais privaloma, pvz., tam tikro pločio priekaboms): vieną ar du galinius baltus atbulinės eigos žibintus, vieną ar du galinius raudonus rūko žibintus, papildomus gabaritinius žibintus (pvz., viršutinius plačioms priekaboms).
• Išdėstymas ir matomumas: Žibintai turi būti sumontuoti simetriškai (išskyrus numerio, rūko, atbulinės eigos žibintus), tam tikrame aukštyje nuo žemės paviršiaus ir tam tikru atstumu nuo priekabos kraštų. Jie turi būti aiškiai matomi nustatytais horizontaliais ir vertikaliais kampais.
• Techninė būklė: Visi žibintai turi būti veikiantys, švarūs, nepažeistais gaubtais. Šviesos spalva ir intensyvumas turi atitikti reikalavimus.
• Homologacija: Visi montuojami žibintai ir atšvaitai privalo turėti "E" ženklą (pvz., E9), kuris rodo, kad produktas atitinka Europos Ekonominės Komisijos (ECE) reglamentus. Taip pat svarbi gali būti elektromagnetinio suderinamumo (EMS) homologacija.

Techninės apžiūros metu tikrinamas visų privalomų šviesos prietaisų veikimas, jų būklė, spalva, išdėstymas ir homologacijos ženklai. Netvarkingi ar reikalavimų neatitinkantys žibintai yra viena dažniausių priežasčių, kodėl priekabos "nepraeina" techninės apžiūros. Svarbu žinoti, kad naudojant priekabą su neveikiančiais žibintais arba stabdžiais, galite gauti baudą. Be to, avarijos atveju, jei nustatoma, kad avariją sukėlė netinkamai prijungta priekaba, galite būti laikomi atsakingais už padarytą žalą.

Priežiūra ir gedimų diagnostika

Norint užtikrinti patikimą galinių žibintų veikimą ir išvengti netikėtumų kelyje, būtina reguliari jų priežiūra.

• Reguliarus tikrinimas: Prieš kiekvieną kelionę, ypač ilgesnę ar tamsiu paros metu, vizualiai patikrinkite žibintų būklę ir paprašykite kieno nors pagalbos arba patys patikrinkite visų funkcijų (gabaritų, stabdžių, posūkių, atbulinės eigos, rūko) veikimą.
• Švara: Žibintai turi būti švarūs. Purvas, dulkės ar sniegas gali ženkliai sumažinti šviesos intensyvumą ir matomumą. Reguliariai nuvalykite žibintų gaubtus drėgna šluoste.
• Kontaktų tikrinimas: Periodiškai patikrinkite elektros jungtis tarp automobilio ir priekabos (kištuką ir lizdą) bei laidų sujungimus prie pačių žibintų. Ieškokite korozijos, oksidacijos požymių, palaidų laidų. Esant reikalui, išvalykite kontaktus specialiomis priemonėmis ir užtikrinkite tvirtą sujungimą.
• Sandarumo tikrinimas: Stebėkite, ar žibintų viduje nesikaupia drėgmė ar vanduo. Tai rodo pažeistą sandarumą. Drėgmė gali sukelti koroziją, trumpuosius jungimus ir greitą žibintų gedimą.

Priekabos šviesos įtaisų tikrinimui naudojami specialūs testeriai, kurie padeda greitai lokalizuoti gedimo vietą - ar problema yra automobilio, ar priekabos pusėje.

Priekabų matmenys ir svorio kategorijos

Priekabų matmenys ir svoris yra reguliuojami įstatymų:

• Maksimalus ilgis: 12.0 m
• Maksimalus aukštis: 4.0 m nuo žemės paviršiaus
• Maksimalus plotis: 2.55 m
• Automobilio su priekaba maksimalus ilgis: 18.75 m

Pagal bendrąją masę priekabos skirstomos į kategorijas:

• O1 kategorija (iki 750 kg): Lengvoji priekaba, stabdžiai neprivalomi.
• O2 kategorija (750 kg - 3500 kg): Reikalingi inerciniai stabdžiai.
• O3 kategorija (3500 kg - 10 000 kg): Reikalingi pastoviai veikiantys stabdžiai.

Taip pat svarbu atsižvelgti į automobilio kablio apkrovą ir vairuotojo pažymėjimo kategoriją, reikalingą tam tikro svorio priekabai vilkti.

Priekabos pakrovimas ir saugus naudojimas

Didesnių priekabų leidžiamas krovinio svoris yra nurodytas registracijos pažymėjime. Jokiu būdu neperkraukite priekabos - tai pablogins važiavimo savybes, perkraus stabdžių sistemą, važiavimas taps nesaugiu. Perkrauta priekaba gali pažeisti padangas, ašis ir apatinį rėmą. Laikykitės nurodytos priekabos keliamosios galios! Krovinį išdėstykite tolygiai, kad svoris būtų paskirstytas lygiai. Krovinį pritvirtinkite. Kad nepažeistumėte guolių, sureguliuokite ratus ir patikrinkite padangų slėgį.
