Automobilio pakabos schema išsamiai

Automobilio pakaba yra viena svarbiausių transporto priemonės sistemų, atsakinga už komfortą, stabilumą ir valdymą. Tai mechaninė sistema, kuri sujungia automobilio ratus su kėbulu ir leidžia sugerti kelio nelygumus bei užtikrinti stabilų automobilio judėjimą. Gerai suprojektuota pakaba tiesiogiai veikia važiavimo komfortą, valdymą ir bendrą saugumą.

Pakaba sukurta taip, kad sugertų kelio nelygumų sukeltus smūgius ir vibracijas, tuo pačiu užtikrindama ratų nuolatinį sąlytį su kelio danga. Šiuolaikiniai automobiliai yra pramoninio dizaino kulminacija, o pakabos sistema priklauso važiuoklės sistemai. Pagrindinė pakabos funkcija - užtikrinti važiavimo komfortą. Atsižvelgiant į įvairias kelio sąlygas, pakabos sistema turi siekti išlaikyti stabilumą, kad būtų pasiektas komforto tikslas. Automobilio pakaba yra itin svarbi tiek komfortui, tiek stabilumui ir saugumui užtikrinti. Tinkamai prižiūrima pakaba leidžia sklandžiai ir saugiai važiuoti net sudėtingais keliais.

Automobilio pakabos istorinė raida

Norint suprasti, kas yra automobilio pakabos sistema, verta pažvelgti į jos istorinę raidą. Ankstyvųjų arklių tempiamų vežimų laikais, prieš išrandant pakabos sistemas, ratai buvo tiesiogiai pritvirtinti prie vežimo kėbulo per ašį. Iš esmės tai buvo dėžė su ratais, suteikianti patogią transportavimo priemonę, tačiau trūko komforto. Dėl tokios konstrukcijos visos kelio sąlygos buvo tiesiogiai perduodamos į vežimo kėbulą. Šis istorinis kontekstas parodo, kodėl pakabos sistemos yra gyvybiškai svarbios. Laikui bėgant pakabos sistemų supratimas ir plėtra nuolat gilėja.

Ankstyvosios arklių tempiamų vežimų pakabos turėjo platformą, kuri svyravo ant geležinių grandinių, pritvirtintų prie vežimo ratų rėmo. Ši sistema išliko daugumos pakabų pagrindu iki XIX amžiaus pradžios, nors iki XVII amžiaus geležinės grandinės buvo pakeistos odinėmis juostomis, vadinamomis diržais. Pirmasis veikiantis spyruoklinis pakabos mechanizmas reikalavo pažangių metalurgijos žinių ir įgūdžių ir tapo įmanomas tik industrializacijos dėka. 1901 m. Paryžiaus "Mors" pirmą kartą automobiliui sumontavo amortizatorius. 1930-1970 m. JAV automobiliuose populiariausia galinės pakabos sistema buvo "Hotchkiss drive". "De Dion tube" - kartais vadinama "pusiau nepriklausoma" sistema.

Pakabos sistemos komponentai ir jų funkcijos

Automobilio pakabos sistema yra viena svarbiausių mechanizmų, užtikrinančių važiavimo komfortą, stabilumą ir saugumą. Pakabos sistema susideda iš kelių tarpusavyje susijusių dalių, kurių kiekviena atlieka tam tikrą vaidmenį. Pagrindiniai pakabos sistemos komponentai apima valdymo svirtis, amortizatorius, spyruokles, stabilizatoriaus strypus ir kt. Šie elementai naudojami tvirtinti pakabos dalis tarpusavyje, taip pat pakabą pritvirtinti prie automobilio kėbulo ar rėmo.

Automobiliai gali stabiliai važiuoti dėl juose veikiančių sistemų. Pakaba yra viena iš esminių automobilių sistemų, todėl jos komponentų pažeidimas turės neigiamų pasekmių. Pakabos komponentai ant automobilio važiuoklės yra išdėstyti aplink automobilio kėbulą prie ratų. Su pakabos komponentais automobilis yra patogesnis vairuoti. Pakaba taip pat gali padidinti rato sukibimą su keliu.

Pagrindiniai pakabos elementai

• Spyruoklės: Tai bene svarbiausia pakabos dalis, kuri palaiko automobilio svorį ir sugeria kelio nelygumų sukeltus smūgius bei vibracijas. Spyruoklės taip pat padeda padidinti ratų sukibimą su keliu.
  • Spiralinės tipo spyruoklės: Dažniausiai naudojamos šiuolaikiniuose lengvuosiuose automobiliuose.
  • Lapo tipo spyruoklės: Dažniau naudojamos senesniuose automobiliuose ir sunkiojoje technikoje.
  • Oro spyruoklės: Naudoja suspaustą orą guminiame maišelyje vibracijoms sugerti ir užtikrina didesnį reguliavimo lankstumą bei komfortą.
  • Torsinė svirtis (ne torsinė sija): Plonas, strypo formos komponentas, esantis lygiagrečiai automobilio kėbului.
• Amortizatoriai: Tai modernios pakabos slopinimo elementai, kurie slopina spyruoklių judėjimą ir paverčia vibracinę energiją šiluma. Amortizatorių viduje yra skystis arba dujos (pvz., azotas), kurie padeda kontroliuoti judėjimą ir paversti judesio energiją šiluma. Yra dviejų tipų: dvigubo veikimo ir vienpusio veikimo.

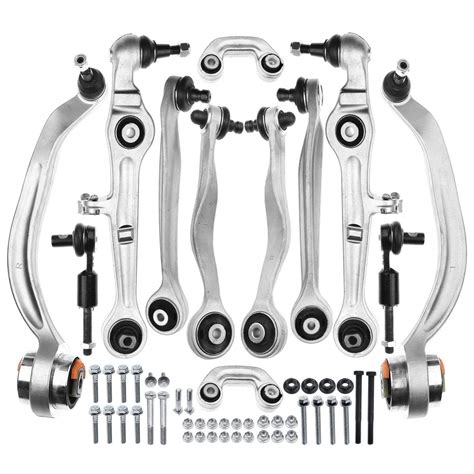

• Valdymo svirtys: Šie komponentai atsakingi už ratų padėtį ir leidžia jiems judėti tam tikra trajektorija, suteikdami stabilumą bei užtikrindami patogų automobilio valdymą. Priklausomai nuo pakabos tipo, kiekvienam ratui gali būti skirta viena arba kelios svirtys. Valdymo svirtis taip pat žinoma kaip A-svirtis.
• Kamuolinis šarnyras: Tai sferinės formos jungtis, esanti viename valdymo svirties gale ir prijungta prie šakės. Kamuoliniai šarnyrai yra svarbūs tarp pakabos ir vairo mechanizmų, užtikrinantys saugų transporto priemonės veikimą.
• Stabilizatoriaus strypas (svajonės strypas): Tai automobilio pakabos komponentas, palaikantis kėbulo balansą posūkiuose ir pagerinantis transporto priemonės stabilumą posūkiuose.
• Stabilizatoriaus jungtis: Tai strypas, jungiantis stabilizatoriaus strypą abiejuose galuose ir pakabą centre.
• Buferis: Tai papildomas komponentas, įtrauktas į pakabos sistemą. Buferiai susideda iš kelių dalių, skirtų pakabos veikimui, pavyzdžiui, suspaudimui ir atšokimui. Apsauga atliekama, kai spyruoklės padėtis plečiasi ir susitraukia už maksimalaus limito.
• Šoninės kontrolės strypas (lateral control rod): Funkcionuoja laikydamas ašį, kai apkrova ateina iš šono.
• Viršutinės ir apatinės svirtys: Tai pakabos sistemos dalis, jungianti šakę su automobilio kėbulu, kad ratai būtų pritvirtinti prie šakės. Šios svirtys veikia kaip žmogaus ranka, galinti judėti aukštyn ir žemyn automobilio pakabos sistemoje.
• Atraminis strypas (strut bar): Tai automobilio pakabos sistemos komponentas, skirtas laikyti apatinę svirtį, kad priekiniai ratai galėtų tinkamai funkcionuoti.
• Šakė (knuckle arm): Tai automobilio pakabos komponentas, esantis priekiniame automobilio rate. Prie šios dalies tvirtinami ratai.
• Įvorės (bushings): Tai tarpinės jungiamojo komponentai, užtikrinantys, kad pakabos dalys galėtų judėti laisvai ir sumažinti trintį, triukšmą bei nusidėvėjimą.
• Galinė svirtis (trailing arm): Tai automobilio pakabos sistemos komponentas, esantis jos gale.
• Spyruoklės atrama: Dalys, jungianti amortizatorių su automobilio kėbulu.

Pakabos sistemos veikimo principai

Pakabos sistemos veikimas grindžiamas spyruoklių, amortizatorių ir stabilizatoriaus strypo sąveika. Kai automobilis važiuoja per nelygią kelio dangą, spyruoklė sugeria smūgio energiją, tuo tarpu amortizatorius sulėtina spyruoklės judesį, kad išvengtų per didelio virpėjimo. Pakaba užtikrina, kad kiekvienas ratas kuo ilgiau liktų sąlytyje su kelio danga. Pakabos sistemos turi palaikyti tiek kelio sukibimą/valdymą, tiek važiavimo kokybę, kurios tarpusavyje prieštarauja. Pakabų derinimas apima tinkamos kompromiso paiešką.

Pakaba yra labai svarbi, kad būtų išlaikytas nuolatinis ratų ir kelio paviršiaus kontaktas, nes visos jėgos, kurias kelias ar žemė perduoda transporto priemonei, perduodamos per padangų kontaktinius lopelius. Pakaba taip pat apsaugo pačią transporto priemonę ir bet kokį krovinį ar bagažą nuo sugadinimo ir nusidėvėjimo.

Pakabos sistemos tipai

Automobilio pakabos gali būti skirstomos į tris pagrindinius tipus pagal tai, kaip vieno rato judėjimas veikia kitų ratų judėjimą tos pačios ašies atžvilgiu:

• Priklausoma pakaba: Vienos ašies ratų judėjimas yra tarpusavyje susijęs. Vienos ašies rato judėjimas veikia tos pačios ašies kito rato judėjimą. Tokios pakabos dažnai naudojamos sunkvežimiuose, autobusuose ir kai kurių lengvųjų automobilių galinėse dalyse.
• Nepriklausoma pakaba: Kiekvienas ratas gali judėti nepriklausomai nuo kitų ratų. Tai užtikrina geresnį sukibimą su kelio danga ir didesnį komfortą. Dažniausiai naudojama lengvųjų automobilių priekinėse, o kartais ir galinėse pakabose.
• Pusiau nepriklausoma pakaba: Tai kompromisas tarp priklausomos ir nepriklausomos sistemos. Dažnai naudojama automobilių galinėse pakabose.

Dažniausiai naudojami pakabos konstrukcijų tipai

Šiuolaikinėje automobilių pramonėje naudojami įvairūs pakabos konstrukcijų tipai, siekiant optimizuoti važiavimo savybes ir komfortą:

• McPherson pakaba: Dažniausiai naudojama priekiniams ratams ir yra viena populiariausių šiuolaikinių automobilių pakabos formų. Ji supaprastino pakabą, apjungdama amortizuojančio, laikančio ir posūkio elementų funkcijas į vieną sistemą. Tai ypač svarbu priekinių varomųjų ratų automobiliams su skersiniu pavaros sistemos išdėstymu, nes ji užima mažai vietos. Ant teleskopinio stovo sumontuota sraigtinė cilindrinė spyruoklė, suspaudimo eigos poliuretaninis buferis ir stovo viršutinė atrama su guoliu. Stovo korpuse sumontuotos hidraulinio teleskopinio amortizatoriaus detalės, įskaitant atgalinės eigos hidraulinį buferį, kuris apriboja koto eigą atgalinės eigos metu. Priekinė VAZ 2108 pakaba yra nepriklausomoji, su teleskopiniais hidrauliniais amortizatoriniais stovais ir spiralinėmis cilindrinėmis spyruoklėmis. Ji turi apatines skersines svirtis su atotampomis ir skersinio stabilumo stabilizatorių.
• Dviguba skersinė svirtis: Nors McPherson pakaba dažnai pakeičia šią sistemą dėl erdvės taupymo ir universalesnio pritaikymo, dvigubos skersinės svirties pakaba vis dar vertinama dėl gerų valdymo savybių.
• Daugiasvirtė pakaba: Kiekvienas ratas juda ir yra amortizuojamas nepriklausomai nuo kito. Ši sistema užtikrina aukštą važiavimo komfortą ir išlaiko puikias vairavimo savybes. Konstrukcija remiasi išilginių, skersinių ir įstrižinių svirčių bei traukių sujungimu.
• Linginė pakaba: Naudojami įvairūs konstrukciniai sprendimai su skersinėmis lakštinėmis lingėmis.
• Nepriklausoma pakaba su susukamais strypais: Šio tipo pakaboje apatinė svirtis sujungta su susukamu strypu, kuris yra pritvirtintas prie rėmo arba dugno.
• Pusiau nepriklausoma pakaba: Dažnai naudojama sukamoji sija, prie kurios pritvirtintos svirtys. Ratai veikia svirčių pagalba, kurios yra pritvirtintos prie sijos. Kai važiavimo metu kelio danga po kairiu arba dešiniu ratu yra skirtinga, siją veikia sukamosios jėgos ir ji prisitaiko prie tokios dangos.

Pakabos sistemos derinimas ir svarba

Spyruoklės greičio (arba pakabos greičio) nustatymas yra transporto priemonės važiavimo aukščio arba jos padėties pakabos eigoje nustatymo komponentas. Kai spyruoklė suspaudžiama arba tempiama, jos išspaudžiama jėga yra proporcinga jos ilgio pokyčiui. Spyruoklės greičio arba spyruoklės konstanta yra jos išspaudžiamos jėgos pokytis, padalytas iš spyruoklės deformacijos pokyčio. Transporto priemonės, kurios veža didelius krovinius, dažnai turės sunkesnes spyruokles, kad kompensuotų papildomą svorį, kuris kitaip sugadintų transporto priemonę jos eigos apačioje. Pernelyg kietos ar per minkštos spyruoklės daro pakabą neveiksmingą - daugiausia todėl, kad jos tinkamai neatskiria transporto priemonės nuo kelio.

Transporto priemonės, kurios dažnai patiria didesnę nei įprasta pakabos apkrovą, turi sunkias arba kietas spyruokles, kurių spyruoklės greitis yra artimas tos transporto priemonės svorio viršutinei ribai. Tai leidžia transporto priemonei tinkamai veikti esant didelei apkrovai, kai valdymą riboja krovinio inerciją. Važiavimas tuščiu sunkvežimiu, skirtu kroviniams vežti, gali būti nepatogus keleiviams dėl didelio spyruoklės greičio, palyginti su transporto priemonės svoriu. Prabangus automobilis, taksi ar keleivinis autobusas būtų apibūdinamas kaip turintis minkštas spyruokles, dėl keleivių ar vairuotojo komforto. Transporto priemonės su susidėvėjusiomis ar pažeistomis spyruoklėmis važiuoja žemiau, o tai sumažina bendrą pakabos suspaudimo kiekį ir padidina kėbulo svyravimą.

Ratų greitis paprastai yra lygus spyruoklės greičiui arba žymiai mažesnis. Paprastai spyruoklės montuojamos ant valdymo svirčių, svyruojančių svirčių ar kitų pasukamųjų pakabos elementų. Paimkite tiesios ašies atvejį. Žiūrint iš priekio arba galo, ratų greitis gali būti išmatuotas aukščiau pateiktais būdais. Tačiau, kadangi ratai nėra nepriklausomi, žiūrint iš šono pagreičio ar stabdymo metu, pasukimo taškas yra begalybėje (nes abu ratai judėjo), o spyruoklė yra tiesiai linijoje su rato kontaktiniu lopeliu. Rezultatas dažnai būna toks, kad efektyvus ratų greitis posūkiuose skiriasi nuo to, koks jis yra pagreičio ir stabdymo metu.

Dažniausi pakabos sistemos pažeidimai ir priežiūra

Pakabos sistema yra kritinė transporto priemonės važiavimo sistemos dalis, prisidedanti prie saugaus, patogaus ir valdomo važiavimo patirties. Kiekviena dalis turi specifinę funkciją, kuri prisideda prie automobilio našumo. Pagrindinė lengvųjų automobilių pakabų gedimų priežastis yra kelio nelygumai, dėl kurių kyla didesnis pakabos ir pagalbinių jos elementų pažeidimo pavojus. Jų susidėvėjimą taip pat skatina žema temperatūra ir kelių druska, naudojama žiemą kelių barstymui, kuri pasižymi koroziniu poveikiu.

Vienas labiausiai pažeidžiamų lengvųjų automobilių pakabų sistemų elementų yra amortizatorius. Kiti dažnai pažeidžiami elementai yra vairo traukės antgalis, stabilizatoriaus jungtis ir šarnyras, jungiantis svirtį su posūkio gembe. Svirtys taip pat gali reikalauti priežiūros, kadangi jose montuojamos įvorės ir šarnyrai. Automobilio perkrovimas gali smarkiai padidinti apkrovą pakabai.

Priežiūros principai

Norint prailginti automobilio pakabos komponentų tarnavimo laiką, svarbu laikytis tam tikrų priežiūros principų:

• Reguliari techninė apžiūra: Būtina atidžiai patikrinti visas pakabos dalis, įskaitant rutulinių šarnyrų apsauginius apvalkalus, ar jie nėra mechaniškai sužaloti. Taip pat tikrinama, ar neįtrūkusios pakabos detalės, ar nėra žymių, kad jos kliūva už kelio arba kėbulo, ar nedeformuotos svirtys, atotampos, stabilizatoriaus strypas ir jo statramsčiai, ar nenusidėvėję gumos ir metalo šarnyrai bei guminiai padėklai.
• Padangų priežiūra: Reguliariai tikrinkite padangų slėgį ir jų būklę. Net nežymiai neteisingas ratų kampas ilgainiui sudėvės padangas ir apkraus pakabą.
• Vengti perkrovimo: Automobilio perkrovimas gali smarkiai padidinti apkrovą pakabai.
• Laiku keisti susidėvėjusias dalis: Pakabos komponentai turi ribotą tarnavimo laiką ir juos būtina laiku pakeisti.

Tarnavimo laikas ir problemos

Amortizatoriai paprastai tarnauja nuo 50 000 iki 100 000 kilometrų. Spyruoklės gali būti naudojamos iki 150 000 kilometrų arba ilgiau. Atraminiai guoliai gali tarnauti nuo 100 000 iki 150 000 kilometrų. Stabilizatoriaus strypai ir įvorės paprastai tarnauja nuo 50 000 iki 100 000 kilometrų.

Viena iš dažniausiai pasitaikančių vairuotojų klaidų yra neatidus važiavimas per kelio nelygumus, smūgiai į duobes ar šaligatvio bordiūrus, kurie gali smarkiai pažeisti pakabos komponentus. Didžiausias pakabos priešas - staigūs smūgiai. Važiuojant per gilią duobę ar šokinėjant per bordiūrą dideliu greičiu, pakaba patiria didžiules apkrovas. Gumos elementai (silentblokai, šarnyrų apsaugos) apsaugo metalines detales nuo tiesioginio kontakto ir vibracijų. Jei pastebite įvairių problemų savo automobilio pakabos sistemoje, turite nedelsdami patikrinti automobilio būklę, kad būtų galima ją nedelsiant sutvarkyti. Taip pat turite naudoti originalias automobilio atsargines dalis, nenaudokite imitacijų ar padirbtų produktų.

Pakabos dalys, ypač valdymo svirtys, automobilių pramonėje laikomos saugos dalimis. Jos sukurtos taip, kad būtų labai patvarios, todėl, kai jūsų automobilis pradeda skleisti nedidelius triukšmus, nereikia panikuoti. Kita vertus, važiuoti automobiliu su pažeista pakaba yra nepaprastai pavojinga, ir mes primygtinai rekomenduojame to vengti. Pakabos sistema kontroliuoja viską, kaip jūsų transporto priemonė valdoma vairuojant.
