Automobilio Signalizacijos Schema: Išsamus Vadovas

Šiuolaikinė automobilio signalizacija yra ne tik apsaugos priemonė, bet ir išmaniosios transporto priemonės dalis, galinti užkirsti kelią vagystei, neteisėtam patekimui ar net techniniam gedimui. Nors jokia signalizacija negali visiškai apsaugoti nuo vagystės, ji gali gerokai apsunkinti vagies darbą ir padidinti sugaištamą laiką, o tai gali atgrasyti nuo bandymo pavogti automobilį. Šiame straipsnyje išsamiai aptarsime automobilio signalizacijos schemas, jų veikimo principus ir diegimo subtilybes, atsižvelgiant į įvairius saugumo lygius ir technologinius sprendimus.

Signalizacijos Tipai ir Apsaugos Lygiai

Renkantis automobilio signalizaciją, svarbu suprasti, kad egzistuoja įvairūs apsaugos lygiai ir tipai. Draudimo kompanijos yra nustačiusios reikalavimus, kad draudžiamame automobilyje būtų sumontuotos tam tikro lygio apsaugos priemonės. Kokio apsaugos lygio reikalaujama konkrečiam automobiliui, priklauso nuo automobilio markės, pagaminimo metų, vertės, vagysčių dažnio ir kitų niuansų. Tačiau daugumai automobilių pakanka gamyklinės apsaugos. Klientams, prieš montuojant apsaugos sistemas, visuomet rekomenduojama kreiptis į draudimo bendrovę ir išsiaiškinti tikslius reikalavimus.

Apsaugos Lygių Klasifikacija

Išskiriami įvairūs signalizacijų lygiai, dažniausiai žymimi taip: 4, 3, 3+, 2, 2+, 1, 1+. Ši klasifikacija rodo skirtingą apsaugos sudėtingumą ir kainą:

• 4-asis lygis: Tai pati paprasčiausia apsauga, kurią turi praktiškai visi, naujesni nei 1998 m. gamybos automobiliai.
• 3-iasis lygis: Žymi garsinę signalizaciją, kuri ima veikti atidarius automobilio duris ar kitaip pažeidus nustatytą saugumo zoną.
• 2-asis lygis (ir jo variacija 2+): Tai subtilesnė ir jautresnė sistema, kuri turi ne tik garsinį aliarmą, bet ir autonominį maitinimą bei gebėjimą nustatyti tikslias automobilio buvimo koordinates realiuoju laiku.
• 1-ojo lygio signalizacija: Pati brangiausia ir efektyviausia. Ji geba ne tik nurodyti automobilio koordinates, bet ir tiesiogiai siunčia šiuos duomenis pasirinktai apsaugos bendrovei.

Renkantis apsaugos lygį, atsižvelkite į savo automobilio vertę, vagystės riziką ir savo biudžetą. Brangiam automobiliui verta investuoti į pažangesnę sistemą su papildomomis funkcijomis, tokiomis kaip GPS sekimas ir apsauga nuo kodo perėmimo.

Pagrindinės Signalizacijos Funkcijos

Automobilio signalizacijos gali būti vienpusio arba dvipusio ryšio. Vienpusė automobilio signalizacija siunčia ryšį tik į automobilį, o dvipusio ryšio sistemos yra sudėtingesnės: jos gali perduoti pranešimus tarp specialaus nuotolinio valdymo pulto ar/ir išmaniojo telefono ir automobilio.

Paprasčiausios Signalizacijos Funkcijos

Paprasčiausia signalizacija paprastai apima šias funkcijas:

• Durų, kapoto ir bagažinės atidarymo jutikliai: Suveikus vienam iš šių jutiklių, įjungiama sirena.
• Smūgio jutiklį: Reaguoja į smūgius į automobilį, įspėdamas apie galimą bandymą įsilaužti.
• Sireną: Garsus signalas, atkreipiantis dėmesį ir atbaidantis vagis.
• Variklio blokavimą: Neleidžia užvesti automobilio, kai signalizacija įjungta.

Pažangesnės Signalizacijos Sistemos

Pažangesnės sistemos siūlo papildomas funkcijas, tokias kaip:

• Dvipusis ryšys: Informuoja savininką apie įvykius automobilyje per pultelį su ekranu. Jei dažnai paliekate vertingus daiktus automobilyje, verta apsvarstyti galimybę naudoti dvipusio ryšio apsaugos sistemą, kad galėtumėte papildomai stebėti savo automobilio saugos būseną nuotoliniu būdu.
• GPS sekimas: Leidžia nustatyti automobilio buvimo vietą vagystės atveju. Tai yra populiari apsaugos priemonė.
• Nuotolinis valdymas: Galimybė užrakinti/atrakinti duris, užvesti variklį nuotoliniu būdu. Kai kurios dvipusio ryšio signalizacijos gali būti susiejamos ir valdomos išmaniuoju telefonu, tačiau ši paslauga dažniausiai kainuoja papildomai.
• Apsauga nuo kodo perėmimo: Naudoja šifravimo algoritmus, kad apsunkintų kodo perėmimą.
• Išmaniosios signalizacijos funkcijos: Praneša savininkui apie bandymus patekti į automobilį ir, esant galimybei, nufilmuoja įvykį.

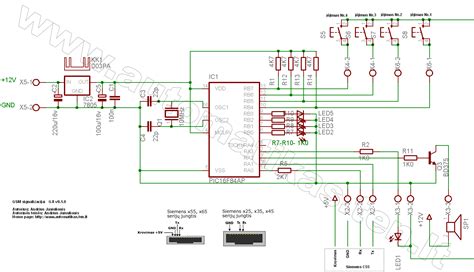

Automobilio Signalizacijos Schema: Komponentai ir Veikimo Principas

Automobilio signalizacijos schema yra sudėtingas elektronikos ir elektros komponentų rinkinys, veikiantis kartu, siekiant apsaugoti transporto priemonę nuo vagystės ir įsilaužimo. Schemos pagrindas yra valdymo blokas, kuris apdoroja signalus iš įvairių jutiklių ir aktyvuoja atitinkamus veiksmus.

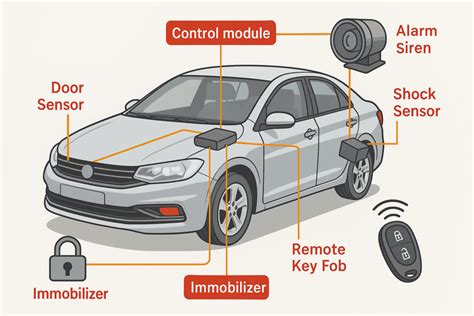

Pagrindiniai Schemos Elementai

Tipinė automobilinė signalizacija susideda iš šių komponentų:

1. Valdymo blokas (ECU): Tai yra signalizacijos „smegenys“, apdorojančios informaciją iš jutiklių ir valdančios kitus komponentus. Jis atpažįsta signalus, gautus iš durų, kapoto, bagažinės jutiklių, smūgio jutiklių, ir reaguoja atitinkamai. Pažangesni valdymo blokai gali bendrauti su GPS ir GSM moduliais (skirtais pranešimams siųsti) ir kitais išoriniais įrenginiais.
2. Jutikliai:
   • Durų, kapoto ir bagažinės jutikliai: Paprastai tai yra kontaktiniai jungikliai, kurie suveikia, kai atidaroma atitinkama dalis. Jie siunčia signalą į valdymo bloką, kuris interpretuoja tai kaip įsilaužimo bandymą.
   • Smūgio jutikliai: Reaguoja į vibracijas ir smūgius. Yra dviejų tipų: vieno lygio (reaguoja į bet kokį smūgį) ir dviejų lygių (atskiria silpnus ir stiprius smūgius). Silpnas smūgis gali įjungti įspėjamąją sireną, o stiprus - pilną signalizacijos režimą.
   • Judėjimo jutikliai: Naudojami rečiau, bet gali būti naudingi kabrioletams ar automobiliams su minkštais stogais. Jie reaguoja į judėjimą automobilio viduje.
   • Tūrio jutikliai: Aptinka tūrį keičiantį judėjimą automobilio viduje.
3. Sirena: Garsus įspėjamasis signalas, skirtas atkreipti dėmesį ir atbaidyti vagis. Sirenos gali būti autonominės (su savo maitinimo šaltiniu) arba maitinamos iš automobilio akumuliatoriaus. Garsinė sirena yra ir naudinga, ir gera, nes gali nubaidyti vagį, patraukti dėmesį, tačiau ji gali suveikti nuo užlipusios katės ar griaustinio.
4. Variklio blokavimo relė (Imobilizatorius): Nutraukia svarbią variklio grandinę (pvz., degimo grandinę ar kuro siurblio grandinę), kad neleistų užvesti automobilio. Šios relės užduotis - įsilaužimo atveju padaryti automobilį nejudrų.

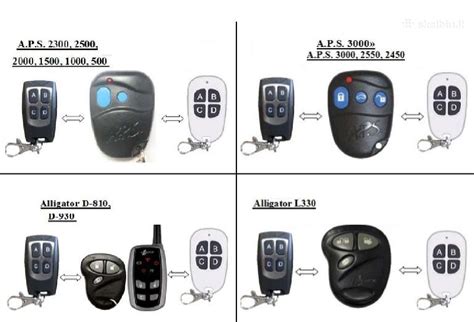

5. Pultelis: Skirtas įjungti/išjungti signalizaciją, valdyti durų užraktus ir kitas funkcijas. Pulteliai gali naudoti įvairius ryšio protokolus, įskaitant radijo bangas ir Bluetooth.
6. Laidai: Jungia visus komponentus į vieną sistemą.

Signalizacijos Veikimo Principas

Automobilinės signalizacijos pagrindinė užduotis - laiku paskelbti pavojų ir neleisti vagiui nuvaryti automobilio. Veikimo principas apima šiuos žingsnius:

1. Signalizacijos įjungimas: Paprastai atliekamas paspaudžiant mygtuką ant pultelio. Valdymo blokas pereina į budėjimo režimą ir pradeda stebėti jutiklių signalus.
2. Jutiklio suveikimas: Kai vienas iš jutiklių (pvz., durų jutiklis) suveikia, jis siunčia signalą į valdymo bloką.
3. Signalo apdorojimas: Valdymo blokas apdoroja gautą signalą ir nustato, ar tai yra įsilaužimo bandymas. Jis gali atsižvelgti į jutiklio jautrumą, signalo trukmę ir kitus parametrus.
4. Reakcija: Jei valdymo blokas nustato, kad tai yra įsilaužimo bandymas, jis aktyvuoja atitinkamus veiksmus, pvz., įjungia sireną, blokuoja variklį ir siunčia pranešimą savininkui (jei signalizacija turi tokią funkciją, pvz., į pakabuką ar SMS žinutę). Įsijungus signalizacijai taip pat gali pradėti mirksėti šviesos.
5. Signalizacijos išjungimas: Atliekamas paspaudžiant mygtuką ant pultelio arba įvedant kodą. Valdymo blokas grįžta į normalų režimą ir atjungia sireną bei variklio blokavimą. Signalizaciją išjungti vertėtų tik priėjus prie automobilio ir neištraukiant rankos iš kišenės.

Automobilio Signalizacijos Diegimas: Žingsnis po Žingsnio

Signalizacijos diegimas yra sudėtingas procesas, reikalaujantis elektros ir elektronikos žinių. Tinkamas montavimas yra labai svarbus signalizacijos efektyvumui. Net pati pažangiausia signalizacija bus neveiksminga, jei ji bus neteisingai sumontuota. Jei nesate tikri dėl savo gebėjimų, rekomenduojama kreiptis į profesionalų automobilių elektriką.

Būtinos Priemonės ir Įranga

• Automobilio signalizacijos komplektas
• Atsuktuvai (plokščias ir kryžminis)
• Replės
• Izoliacinė juosta
• Multimetras (testeris)
• Laidų nuėmimo įrankis
• Litavimo įranga (neprivaloma)
• Automobilio elektros instaliacijos schema (konkrečiam automobiliui)

Diegimo Žingsniai

1. Atsijunkite akumuliatorių: Prieš pradėdami bet kokius darbus su elektros instaliacija, būtina atjungti neigiamą akumuliatoriaus gnybtą, kad išvengtumėte trumpųjų jungimų.
2. Raskite tinkamą vietą valdymo blokui: Valdymo blokas turi būti apsaugotas nuo drėgmės ir aukštos temperatūros. Dažnai jis montuojamas po prietaisų skydeliu arba po sėdyne. Norint, kad vagis paprasčiausiai neišplėštų modulio ir nesujungtų laidų tiesiogiai, reikia nepagailėti laiko ir leisti elektrikui sumontuoti jį taip, kad vagis, norėdamas jį pasiekti, turėtų praleisti ne vieną valandą.
3. Prijunkite maitinimo laidus: Prijunkite signalizacijos maitinimo laidus prie automobilio akumuliatoriaus, laikydamiesi poliškumo (raudonas laidas - prie teigiamo gnybto, juodas laidas - prie neigiamo gnybto arba automobilio kėbulo). Būtina naudoti saugiklį ant teigiamo laido.
4. Prijunkite jutiklius: Prijunkite durų, kapoto ir bagažinės jutiklius prie valdymo bloko. Dažniausiai naudojami kontaktiniai jungikliai, kurie montuojami taip, kad suveiktų, kai atidaroma atitinkama dalis.
5. Prijunkite smūgio jutiklį: Sumontuokite smūgio jutiklį ant automobilio kėbulo, kuo arčiau automobilio centro. Prijunkite jį prie valdymo bloko.
6. Prijunkite sireną: Sumontuokite sireną po kapotu, toliau nuo karštų variklio dalių. Prijunkite ją prie valdymo bloko.
7. Prijunkite variklio blokavimo relę: Raskite tinkamą variklio grandinę (pvz., degimo grandinę ar kuro siurblio grandinę) ir nutraukite ją. Įjunkite variklio blokavimo relę į grandinę taip, kad signalizacija galėtų atjungti grandinę, kai ji įjungta. Be to, montuojant signalizaciją galima įrengti ne vieną, o kelias atskiras reles.
8. Prijunkite pultelio anteną: Sumontuokite pultelio anteną taip, kad ji būtų kuo toliau nuo metalinių dalių, siekiant užtikrinti gerą ryšio diapazoną.
9. Patikrinkite visus jungimus: Prieš prijungdami akumuliatorių, atidžiai patikrinkite visus laidus ir jungtis, kad įsitikintumėte, jog nėra trumpųjų jungimų ar atsilaisvinusių jungčių.
10. Prijunkite akumuliatorių: Prijunkite neigiamą akumuliatoriaus gnybtą.
11. Išbandykite signalizaciją: Įjunkite signalizaciją ir patikrinkite, ar visi jutikliai veikia tinkamai. Patikrinkite, ar sirena veikia, ar variklis blokuojamas, ir ar pultelis veikia tinkamai.

Svarbūs Aspektai Renkantis ir Diegiant Signalizaciją

Signalizacijos patikimumas priklauso nuo gaminio ir jo montavimo kokybės. Geriausiai tai išmano automobilių elektrikai, montuojantys signalizaciją, ir dažnai būtent jie savo rekomendacijomis formuoja visuomenės nuomonę apie vieną ar kitą produktą.

Patikimumo Charakteristikos

Sistemos patikimumą charakterizuoja:

• Tvarkingumas: Objekto būklė, kuriai esant jis atitinka visus techninėje dokumentacijoje nurodytus reikalavimus.
• Darbingumas: Objekto būklė, kuriai esant jis gali atlikti pavestą funkciją, išsaugodamas techninėje dokumentacijoje nurodytus parametrus.
• Ilgaamžiškumas: Sistemos sugebėjimas išlikti darbingai iki ribinės būklės (kai toliau eksploatuoti netikslinga).
• Tinkamumas remontuoti: Sistemos savybė, leidžianti aptikti ir taisyti gedimus.
• Išsaugomumas: Sistemos savybė nepertraukiamai išsaugoti reikiamus eksploatacinius rodiklius per saugojimo ir transportavimo laiką.

Gedimai gali būti funkcionavimo (objektas nustoja atlikti pagrindines funkcijas) ir parametriniai (kai per daug pasikeičia kai kurie objekto parametrai).

Papildomi Montavimo ir Pasirinkimo Nuansai

• Radijo kanalo apsaugos lygis: Labai svarbu, kad radijo kanalas būtų gerai užšifruotas, nes nuotolinius blokatorius valdo pultelis. Jei šios komandos nebus šifruojamos arba bus šifruojamos silpnai, signalizacija bus lengvai iššifruojama.
• Atskira blokavimo relė: Nusikaltėliui įsilaužus ir sudaužius sireną, apsauga gali būti „nukenksminama“ per 10 sekundžių. To galima išvengti sumontavus atskirą, nepriklausomai nuo pagrindinio bloko veikiančią blokatoriaus relę.
• Montavimo sudėtingumas ir originalumas: Vagys tobulėja, todėl ilgai ir be pakeitimų gaminama signalizacinė įranga gali tapti nepatikima. Elektrikams patogiau montuoti tą pačią signalizaciją kelerius metus iš eilės, tačiau patikimumui tai ne visada naudinga. Jei bus naudojami tik vienos spalvos laidai, vagiui taip pat bus sunkiau susigaudyti, kas kur.
• Pultelio veikimo atstumas: Didesnis veikimo atstumas gali būti patogus, tačiau jis taip pat gali padidinti riziką, kad kodas bus perimtas.
• Automatinis variklio užvedimas: Gali būti patogus, bet padidinti riziką, kad automobilis bus pavogtas. Įsitikinkite, kad ji turi papildomas saugumo funkcijas, tokias kaip imobilizatorius.
• Apsauga nuo klaidingų suveikimų: Pažangios sistemos turi mechanizmus, kad signalizacija nesuveiktų be reikalo (pvz., dėl stipraus vėjo ar pravažiuojančio sunkvežimio).
• Integracija su automobilio sistema: Kai kurios signalizacijos gali būti integruotos su automobilio elektronine sistema (CAN magistrale), suteikiant papildomų funkcijų, tokių kaip durų užrakinimas automatiškai.

Apsauga Nuo Vagysčių: Tipai ir Būdai

Visiškai apsaugoti automobilį nuo vagystės negali jokia signalizacija, bet ji gali priversti užtrukti net labiausiai patyrusį vagį. Laikas, kurį vagis sugaiš apsaugos atjungimui, lemia signalizacijos sudėtingumą ir kainą.

Vagysčių Tipai ir Reagavimas

Automobiliui gali grėsti skirtingo tipo vagys:

1. Girtas jaunimas: Mažiausias pavojus. Gali nuvaryti mašiną pasivažinėjimui, pasirausti ir nukniaukti ne vietoje gulintį daiktą. Juos atbaido net mirksinti signalizacijos imitacija.
2. Automobilių detalių vagys: Paprastai jauni, pasijutę nebaudžiami. Jie iš automobilio surinks viską, ką tik pajėgs, bet nelies paties automobilio. Labiausiai juos domina automobilinės magnetolos. Nuo jų neapsaugos jokia signalizacija, nes jie veikia akiplėšiškai ir ciniškai: išmuša priekinių durelių stiklą, čiumpa magnetolą ir per 3-4 sekundes dingsta. Kovoti galima nepaliekant nieko vertingo matomoje vietoje. Nusikaltėlis taip pat gali išdaužti stiklą, atidaryti variklio dangtį, vienu smūgiu sudaužyti sireną ir atjungti akumuliatorių, tuomet su automobiliu galima daryti, ką nori. Tai užtrunka apie 10-12 sekundžių, todėl, jei suveikė signalizacija, reiktų užmesti akį į automobilį.
3. Profesionalai: Jų išradingumas ir metodai beribiai. Jie gali savaitėmis stebėti reikiamą automobilį, laukdami patogaus vagystei momento. Mėgstamas būdas - kelis kartus per naktį priversti suveikti sistemą, tikintis, kad nusivylęs šeimininkas ją išjungs.

Papildomos Apsaugos Priemonės

Siekiant efektyviausios apsaugos, rekomenduojama derinti kelias apsaugos priemones:

• Mechaninė apsauga: Be signalizacijos automobilyje vertėtų įrengti ir mechaninę apsaugą nuo vagystės. Vairo ar paminų užraktas sulaikys tik paauglius, tačiau pavarų dėžės blokatorius gali atgrasyti ir rimtesnius vagis.
• Radijolokacinės (palydovinės) paieškos sistemos: Tai didžiausias pranašumas prieš profesionalius vagis. Šios naujos kartos palydovinės mobilių objektų stebėjimo ir saugojimo sistemos visada seka transporto priemonę ir greitai bei efektyviai nurodo jos buvimo vietą. Pavyzdžiui, „Sherlog“ sistemos yra skirtos sulaikyti ir atbaidyti profesionalius vagis.
• Diskretiškumas: Signalizacijų gamintojai mėgsta prie signalizacijos pridėti ir spalvotą lipduką su sistemos pavadinimu. Būtų labai gerai, jei šis lipdukas būtų kuo toliau nuo automobilio. Taip pat, nereikėtų akivaizdžiai žaisti su raktų pakabuku, nes potencialus vagis gali sužinoti signalizacijos pavadinimą ir modelį.
• Kitos specifinės apsaugos galimybės: Galima sumontuoti pirštų atspaudus arba balsą atpažįstančią sistemą, ar saugoti mašiną taip pat, kaip ir butą. Tačiau visi šie būdai turi ir pliusų, ir minusų, bei gali apsunkinti automobilio eksploataciją.

Dažniausios Klaidos ir Saugumo Patarimai

Diegiant signalizaciją, dažnai daromos klaidos, kurios gali sumažinti jos efektyvumą. Be to, patys automobilio savininkai dažnai sukuria progas vagystėms.

Dažniausios Diegimo Klaidos

• Netinkamas maitinimo pajungimas: Gali sukelti signalizacijos neveikimą arba netinkamą veikimą.
• Bloga laidų izoliacija: Gali sukelti trumpąjį jungimą.
• Netinkamas jutiklių pajungimas: Signalizacija gali reaguoti į netikrus įvykius arba nereaguoti į tikrus.
• CAN magistralės problemos: Netinkamai prijungus CAN magistralę, gali atsirasti problemų su automobilio elektronika.
• Pultelio programavimo klaidos: Gali sukelti pultelio neveikimą su signalizacija.

Bendrieji Saugumo Patarimai

• Pasirinkite patikimą signalizaciją: Rinkitės patikimų gamintojų signalizacijas, turinčias gerą reputaciją.
• Slėpkite vertingus daiktus: Nelaikykite vertingų daiktų automobilyje matomoje vietoje. Neužrakintos durelės, neįjungta signalizacija, praviras langas, gera garso aparatūra, multimedijos sistema ar ant sėdynės gulintis skaitmeninis fotoaparatas - tai viskas, kas gali pritraukti vagių dėmesį.
• Parkuokite saugioje vietoje: Parkuokite automobilį gerai apšviestoje ir stebimoje vietoje.
• Būkite budrūs: Atkreipkite dėmesį į aplinką ir įtartinus asmenis.

Alternatyvūs Apsaugos Sprendimai ir Ateities Tendencijos

Be tradicinių signalizacijų, yra ir kitų automobilio apsaugos sprendimų, o technologija nuolat tobulėja.

Papildomi Apsaugos Sprendimai

• GPS sekimo įrenginiai: Leidžia sekti automobilio buvimo vietą realiu laiku.
• Imobilizatoriai: Blokuoja automobilio grandines ir neleidžia užvesti automobilio be specialaus rakto ar kodo.
• Mechaniniai užraktai: Apsunkina automobilio vagystę.
• Apsaugos sistemos su vaizdo stebėjimu: Filmuoja aplinką aplink automobilį ir įrašo vaizdo įrašus.

Ateities Tendencijos Automobilinių Signalizacijų Srityje

Ateityje galime tikėtis šių tendencijų:

• Dirbtinio intelekto (DI) naudojimas: DI gali būti naudojamas analizuoti jutiklių duomenis ir atskirti tikras grėsmes nuo netikrų.
• Biometrinės apsaugos sistemos: Pirštų atspaudų skaitytuvai gali būti naudojami automobilio atrakinimui ir užvedimui.
• Integravimas su išmaniaisiais namais: Automobilinė signalizacija gali būti integruota su išmaniaisiais namais, kad savininkas galėtų valdyti automobilį nuotoliniu būdu.
• Apsauga nuo kibernetinių atakų: Automobilinės signalizacijos tampa vis labiau pažeidžiamos kibernetinių atakų, todėl svarbu užtikrinti jų apsaugą nuo įsilaužimų.

Specialistų Pagalba ir Teisiniai Aspektai

Jei nesate tikri, ar galite patys įdiegti signalizaciją, kreipkitės į specialistus. Profesionalūs montuotojai turi patirties ir žinių, kad teisingai ir saugiai įdiegtų signalizaciją. Jie taip pat gali patarti, kokią signalizaciją pasirinkti, atsižvelgiant į jūsų automobilio modelį ir poreikius.

Prieš diegiant signalizaciją, svarbu pasidomėti teisiniais aspektais. Kai kuriose šalyse gali būti apribojimai dėl signalizacijos naudojimo arba reikalavimai dėl triukšmo lygio. Taip pat svarbu žinoti, ar signalizacijos įdiegimas neturės įtakos automobilio garantijai.
