Atbulinės eigos kameros pajungimas ir veikimas su „Android“ multimedija

Atbulinės eigos kameros yra vienas iš svarbiausių modernių automobilių saugos ir patogumo sprendimų. Jos suteikia vairuotojams galimybę aiškiai matyti, kas vyksta už automobilio, palengvina parkavimą ir sumažina eismo įvykių riziką. Jei jūsų automobilis turi „Android“ multimedijos sistemą, svarbu žinoti, kokios atbulinės eigos kameros yra suderinamos su ja ir kaip jas pasirinkti bei prijungti.

Atbulinės eigos kameros veikimo principas

Kai įjungiama atbulinės eigos pavara, kamera, esanti automobilio gale, perduoda aplinkos už automobilio vaizdą multimedijos ekrane kartu su kreipiančiosiomis linijomis. Sistema naudoja dviejų tipų orientacinius kontūrus: judantįjį, skirtą judėjimo trajektorijai, ir fiksuotąjį, skirtą atstumui nustatyti.

Fiksuotos kreipiančiosios linijos

Fiksuota nukreipimo linija sudaryta iš spalvotų žymių, nurodančių atstumą už automobilio. Šis kontūras yra fiksuotas ir nurodo automobilio trajektoriją, jei visi ratai sulygiuoti su automobiliu.

• A (raudona): už maždaug 30 centimetrų nuo automobilio.
• B (geltona): už maždaug 70 centimetrų nuo automobilio.
• C (žalia): už maždaug 150 centimetrų nuo automobilio.

Kai kuriose sistemose fiksuotos kreipiamosios linijos gali būti pažymėtos kitomis spalvomis ir atstumais:

• A (mėlyna): už maždaug 120 centimetrų nuo automobilio.
• B (balta): už maždaug 60 centimetrų nuo automobilio.
• C (raudona): už maždaug 30 centimetrų nuo automobilio.

Judančios ir priekabos kreipiančiosios linijos

Judanti kreipiančioji linija multimedijos ekrane vaizduojama mėlynai (arba geltonai, priklausomai nuo automobilio versijos). Priekabos kreipiančiosios linijos taip pat vaizduojamos mėlynai ir nurodo priekabos kablio trajektoriją pagal vairo padėtį.

Kameros vaizdo nustatymai

Kai įjungta atbulinės eigos pavara, multimedijos ekrane paspauskite mygtuką „Nustatymai“ ir pridėkite arba pašalinkite kontūrines linijas, taip pat reguliuokite kameros vaizdo parametrus (ryškumą, kontrastą ir kt.). Daugiau informacijos rasite daugialypės terpės ekrano naudojimo instrukcijoje.

Suderinamos atbulinės eigos kameros su „Android“ sistemomis

Jei jūsų automobilis turi „Android“ multimedijos sistemą, svarbu žinoti, kokios atbulinės eigos kameros yra suderinamos su ja ir kaip jas pasirinkti.

Jungtys ir protokolai

• AV jungtis: dauguma „Android“ multimedijos sistemų palaiko analoginius AV (RCA) įėjimus, todėl jūsų kamera turi turėti suderinamą jungtį.
• USB jungtis: kai kurios kameros naudoja USB jungtis, kurios leidžia tiesiogiai prijungti prie multimedijos įrenginio.
• Bevielis ryšys (Wi-Fi ar Bluetooth): belaidės kameros leidžia išvengti kabelių vedimo ir tiesiogiai prijungiamos prie „Android“ įrenginio per programėlę.

Rezoliucija ir vaizdo kokybė

• Pasirinkite kamerą, kuri siūlo bent 720p ar 1080p raišką, kad gautumėte aiškų vaizdą.
• Plačiakampis objektyvas (120-170 laipsnių) užtikrina, kad matysite platesnį plotą už automobilio. Mūsų AHD atbulinės eigos kamera pasižymi puikiu veikimu esant silpnam apšvietimui ir turi plačiakampį 130 laipsnių objektyvą.

Programinės įrangos suderinamumas

• Patikrinkite, ar jūsų „Android“ multimedijos sistema palaiko universalias programas, tokias kaip „AutoLink“, arba specialias kameros programėles.
• Kai kurie gamintojai siūlo savo „Android“ programėles, skirtas optimaliam kameros funkcionalumui.

Papildomos funkcijos

• Naktinis matymas: infraraudonųjų spindulių LED arba aukštos jautrumo kameros leidžia matyti tamsoje.
• Parkavimo linijos: dauguma kamerų turi integruotas pagalbines linijas, kurios leidžia tiksliau manevruoti.
• Atsparumas oro sąlygoms: įsitikinkite, kad kamera yra atspari vandeniui ir dulkėms (IP67 ar IP68 reitingas).

Populiariausios kameros, suderinamos su „Android“ sistemomis

• Wifi Atbulinės eigos kamera: belaidė kamera, kuri naudoja Wi-Fi ryšį ir palaiko aukštos kokybės 1080p vaizdą.

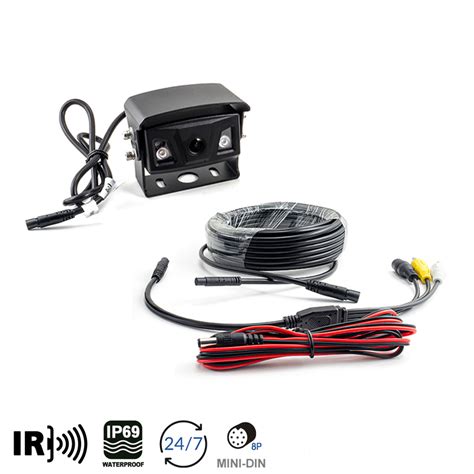

• HD Atbulinės eigos kamera: laidinė kamera su RCA jungtimi ir plačiakampiu objektyvu.
• Galinio Vaizdo Kamera Automobiliui HD: kompaktiška ir patikima kamera su universaliomis jungtimis.

Atbulinės eigos kameros pajungimas prie „Android“ multimedijos

Originalios kameros suderinamumas

Jei jūsų originali atbulinės eigos kamera neveikia su 12V DC įtampa ir neturi AVI išvesties, ji neveiks be specialaus adapterio (retention adapter). Jei nuspręsite išlaikyti esamą kamerą, atkreipkite dėmesį, kad esant žemai raiškai vaizdas didesniame ir aštresniame „Android“ sistemos ekrane gali būti ištęstas ir grūdėtas.

Kaip prijungti atbulinės eigos kamerą prie magnetolos?

1. Kabelių jungtis: įsitikinkite, kad prijungėte kameros AV kabelį prie CAM VIN kabelio.
2. Maitinimo kabelis: jei jūsų automobilis turi Canbus sistemą ir G5 jungtis jau yra prijungta prie Canbus dekoderio per maitinimo kabelį, tuomet jums nereikia prijungti raudonojo laido (Reverse Control) prie atbulinės eigos vaizdo kabelio.

Multimedijos persijungimas į atbulinės eigos režimą

Automobiliams be CANBUS sistemos

Rankiniu būdu prijunkite G5 pin „back car“ laidą (rožinės arba rudos spalvos) prie raudono laido iš atbulinės eigos kameros AV kabelio.

Automobiliams su CANBUS sistemos

Prijunkite CANBUS dekoderį prie magnetolos maitinimo kabelio ir prijunkite 8-ių PIN CANBUS jungtį prie magnetolos galinės dalies. Taip pat reikia nustatyti CANBUS automobilio modelį.

Dažnos problemos ir jų sprendimai

„NO SIGNAL“ ekrane

Įsitikinkite, kad prijungėte kameros AV kabelį prie CAM VIN kabelio.

Neryškus vaizdas

S serijoje patikrinkite, ar nustatyta teisinga atbulinės eigos režimo (backcar mode) parinktis. Eikite į Car Settings-Backcar-Backcar mode. Galite pabandyti nustatyti režimą į AHD720P25 arba AHD1080P25.

Jeigu atsiranda elektromagnetiniai trukdžiai dėl variklio veikimo, pabandykite perjungti atbulinę eigą išjungus variklį. Jei vaizdas aiškus, kai variklis išjungtas, tarp atbulinės eigos kameros maitinimo laidų ir automobilio atbulinės eigos žibinto reikia įdėti filtrą.

Atbulinės eigos kameros konfigūravimas per „Android“ multimedijos meniu

Pagrindiniame meniu spauskite „Nustatymai“, tada skirtuką „Transporto priemonė“ ir pasirinkite „Statymo pagalba“. Šį meniu naudokite atbulinio vaizdo kamerai konfigūruoti. Daugiau informacijos apie atbulinės eigos kamerą rasite automobilio naudotojo vadove.

Meniu nustatymai

• Atbulinės eigos kameros vaizdo apvertimas: Car Settings-Backcar-Backwards video mirror.
• Atbulinės eigos režimo išjungimas (jei nėra kameros): Car Settings-Backcar-Backcar function-off.
• Muzikos nutildymas įjungus atbulinę pavarą: Car Settings-Backcar-backcar mute-on/off arba CarSetting-General-Reverse Mute.
• Atbulinės eigos linijų įjungimas/išjungimas: Car Settings-Backcar-Backcar ruler- on/off.

Svarbūs patarimai ir įspėjimai

• Įsitikinkite, kad atbulinės eigos vaizdo kamera nėra uždengta (nešvarumais, purvu, sniegu, kondensacija ir pan.).
• Ekrane rodomas atvirkščias atvaizdas, kaip užpakalinio vaizdo veidrodyje.
• Rėmeliai yra atvaizdas, suprojektuotas ant plokščio paviršiaus. Į šią informaciją reikia nekreipti dėmesio, kai ji persidengia su vertikaliu objektu arba objektu ant žemės.
• Daiktai, kurie pasirodo prietaisų skydelio ekrane, gali būti iškraipyti.
• Esant per ryškiam apšvietimui (sniegas, ryški saulė ir pan.), vaizdo kameros vaizdas gali būti iškraipytas.
• Jeigu atidaryta arba ne iki galo uždaryta bagažinė, pasirodo pranešimas „Bagažinė atvira“.
• Atbulinės eigos kameros rodinys nebeprieinamas (jis pakeičiamas juodu ekranu), kai automobilio greitis viršija maždaug 10 km/h, atsižvelgiant į vietos teisės aktus.

„Zoom auto“ funkcija

Jei aptinkama kliūtis už automobilio, funkcija „Zoom auto“ perjungia dabartinį rodinį į galo rodinį iš viršaus. Norėdami įjungti arba išjungti funkciją „Zoom auto“, žr. multimedijos instrukcijas.

Veikimo sutrikimai

Kai įjungta atbulinės eigos pavara, jei sistema aptinka veikimo triktį, multimedijos ekrane laikinai rodomas juodas ekranas. Tą galėjo sukelti gedimas, turintis poveikį vaizdo kamerai arba ekranui (aiškumas, fiksuotas vaizdas, uždelstas ryšys ir pan.). Jei juodas ekranas rodomas toliau, pasitarkite su patvirtintu prekybos atstovu.

Įspėjimas: Ši funkcija yra papildoma pagalba. Fiksuoti pagalbiniai kontūrai rodo atstumus toliau nei jie yra iš tiesų. Padėtis H atrodo esanti toliau nei padėtis J ekrane. Tačiau padėtis H yra tokiu pačiu atstumu kaip padėtis K. Fiksuotais ir judamais pagalbiniais kontūrais nurodyta trajektorija buvo nustatyta neatsižvelgiant į objekto aukštį.

Įrengimo patarimai

• Pasirinkite vietą, kuri užtikrintų geriausią matomumą (dažniausiai montuojama virš numerio lentelės arba buferio centre).
• Jei naudojate laidinę kamerą, atidžiai pravirkite laidus per automobilio interjerą, kad išvengtumėte pažeidimų.
• Naudokite multimedijos sistemos meniu, kad sukalibruotumėte vaizdą ir, jei reikia, įjunkite parkavimo linijas.
