Alkūninis velenas yra esminė mechaninė dalis, atliekanti kritinį vaidmenį tiek laivybos srityje, tiek vidaus degimo varikliuose. Jis priima švaistiklių perduodamą stūmoklių jėgą, paverčia ją sukamuoju judesiu ir perduoda per smagratį transmisijai. Alkūninis velenas taip pat valdo vožtuvų eigą ir kitų pagalbinių variklio įrenginių darbą. Jis veikia itin atšiauriomis sąlygomis, atlaikydamas didelį dujų slėgį, inercijos jėgą ir sukimo momentą, todėl yra nuolat veikiamas kintamų apkrovų.
Alkūninio Velenio Konstrukcija ir Gamyba
Alkūninio veleno konstrukciją lemia cilindrų skaičius, jų išdėstymas ir cilindrų darbo tvarka. Jie sudaryti iš pagrindinių, skriejiklinių kakliukų, atsvarų ir žastų, kuriuose yra alyvos tiekimo kanalai.
Pagrindinės dalys
- Pagrindiniai kakliukai: Skirti alkūniniam velenui paremti. Dažniausiai naudojamas pilnas atramų tipas, kai pagrindinių kakliukų skaičius yra vienu daugiau nei cilindrų skaičius, arba nepilnas atramų tipas, kai pagrindinių kakliukų skaičius neviršija cilindrų skaičiaus.
- Švaistiklio kakliukai: Kartu su dviem galiniais švaistikliais sudaro alkūninio veleno lenkimą.
- Atsvarai: Skirti subalansuoti veleną ir sumažinti vibracijas.
- Smagratis: Skirtas sukaupti kinetinės energijos pertekliui darbo takto pradžioje ir sukti alkūniniam velenui kitų variklio cilindre vykstančių taktų metu. Šiuo tikslu gaminamas didelio inercijos momento smagratis, slopinantis sukamuosius virpesius varikliui dirbant mažais veleno sūkiais.
Gamybos būdai ir medžiagos
Alkūniniai velenai gali būti liejami, štampuojami arba surenkami. Štampuoti velenai gaminami iš aukštos kokybės chromnikelinio plieno, todėl yra labai tvirti. Variklio velenai paprastai gaminami iš kaltinio plieno arba specialių lydinių, galinčių atlaikyti didelį įtempį ir nusidėvėjimą.
Alkūninio veleno gamybai naudojamos įvairios medžiagos, priklausomai nuo variklio tipo:
- Vidutinio anglies plienas (benzininiai varikliai)
- Legiruotasis ketus (dyzeliniai varikliai)
- Kalusis ketus
Gamybos procesas apima: liejimą arba kalimą, grubų apdirbimą (medžiagos pertekliaus pašalinimą), apdailos procesus (poliravimą ir tikslų šlifavimą) bei dinaminį balansavimą (atsvarų reguliavimą vibracijų pašalinimui).
Alkūninių velenų klasifikacija
Alkūniniai velenai gali būti skirstomi į kelis tipus:
- Sveikieji (įprasti) alkūniniai velenai: Standartinė konstrukcija, plačiai naudojama įvairiuose varikliuose.
- Kombinuoto tipo alkūniniai velenai: Dažniausiai naudojami mažuose benzininiuose varikliuose su švaistikliais ir varikliuose su riedėjimo guoliais kaip pagrindiniais alkūninio veleno guoliais.
Alkūninis Velenas Vidaus Degimo Varikliuose
Vidaus degimo varikliuose alkūninis velenas yra vienas svarbiausių konstrukcijos elementų. Jis atlieka gyvybiškai svarbią funkciją - paverčia tiesinį stūmoklių judesį į sukimosi jėgą, kuri vėliau perduodama į pavarų dėžę ir ratus.
Variklio velenų tipai ir funkcijos
- Alkūninis velenas: Pagrindinis variklio konstrukcijos elementas, paverčiantis stūmoklių judėjimą sukimosi jėga.
- Skirstomasis velenas: Kontroliuoja variklio įsiurbimo ir išmetimo vožtuvų atidarymą bei uždarymą, reguliuodamas oro ir degalų mišinio patekimą bei išmetamųjų dujų pašalinimą.
- Balansiniai velenai: Sumažina variklio vibracijas, neutralizuodami nesubalansuotas jėgas.
Alkūninio veleno ašinis tarpas
Variklio alkūninio veleno ašinis tarpas, taip pat žinomas kaip galinis alkūninio veleno prošvaisa, yra tarpas tarp guolio traukos galinio paviršiaus ir kakliuko padėties nustatymo peties. Variklio veikimo metu, per mažas tarpelis gali sukelti detalių išsiplėtimą ir užstrigimą dėl karščio, o per didelis tarpas sukels ašinį alkūninio veleno judėjimą, pagreitins cilindro susidėvėjimą ir turės įtakos vožtuvo laikui bei normaliam sankabos veikimui. Paprastai alkūninio veleno ašinis tarpas yra 0.05-0.18 mm.
Alkūninio Velenio Padėties Daviklis
Alkūninio veleno padėties daviklis yra mažas, bet labai svarbus viso variklio darbui. Jis veikia kaip informatorius, perduodantis informaciją apie alkūninio veleno padėtį ir apsisukimų greitį variklio valdymo kompiuteriui. Ši informacija yra kritiškai svarbi kompiuteriui nustatant tinkamą degalų įpurškimo momentą, uždegimo kampą ir kitus variklio darbo parametrus.
Variklio valdymo sistema ir daviklių vaidmuo
Šiuolaikiniai benzininiai ir dyzeliniai varikliai jau beveik 20 metų yra valdomi kompiuteriais. Elektroninis įrenginys nustato degalų dozes, kurios turi būti įpurškiamos į degimo kameras, reguliuoja turbo įputimo slėgį, rūpinasi kenksmingų medžiagų išmetamųjų dujų kiekio mažinimu ir užtikrina tinkamas darbo sąlygas katalizatoriui bei kietųjų dalelių filtrui (DPF/FAP). Alkūninio veleno padėties daviklis yra vienas svarbiausių daviklių, teikiančių reikiamą informaciją kompiuteriui.
Daviklio funkcija ir sandara
Alkūninio veleno padėties daviklio pagrindinė užduotis - informuoti variklio valdymo kompiuterį apie momentinę alkūninio veleno padėtį ir jo apsisukimų greitį. Remiantis šiais duomenimis, kartu su informacija iš kitų daviklių (pvz., paskirstymo veleno padėties daviklio), kompiuteris gali nustatyti tinkamą degalų įpurškimo momentą ir uždegimo kampo lenkimą. Veleno padėtis nustatoma labai dideliu tikslumu - mažesniu nei pusė laipsnio.
Daviklis yra vos kelių centimetrų ilgio, jo korpusas dažnai pagamintas iš plastiko. Jis turi matavimo jutiklį, tvirtinimo varžto skylę, elektros laidą ir kištuką arba lizdą. Svarbu atsiminti, kad automobilyje gali būti ir kitų panašių daviklių, naudojamų automatinėse pavarų dėžėse, kondicionavimo sistemose ar kitose sistemose.
Daviklio montavimo vieta ir tipai
Alkūninio veleno padėties daviklis montuojamas prie variklio smagračio arba prie alkūninio veleno skriemulio. Tam tikslui prie smagračio ar skriemulio turi būti sumontuotas atitinkamas matavimo diskas. Sąveika tarp disko ir daviklio turi būti ideali. Naudojami trijų rūšių matavimo diskai (signaliniai diskai):
- Diskas su išpjautais plyšeliais
- Krumplinis diskas, kuriame kiekvienas krumplys reiškia atitinkamą alkūninio veleno padėtį
- Diskas su sumontuotais magnetais
Šiuo metu lengvųjų automobilių gamintojai naudoja trijų pagrindinių tipų alkūninio veleno padėties daviklius:
- Indukcinius
- Holo daviklius
- Išmaniuosius
Gedimo požymiai ir priežastys
Vairuotojas gali ilgai nežinoti apie alkūninio veleno padėties daviklio egzistavimą, tačiau jam sugedus, jis apie save primins labai aktyviai. Dažniausi sugedusio daviklio požymiai yra:
- Karšto variklio gesimas
- Netolygus variklio darbas
- Problemų užvedant variklį arba variklis visai neužsikuria
- Kontrolinės lemputės „check engine“ užsidegimas ir variklio perėjimas į avarinį režimą (sumažėja variklio galia, padidėja degalų sąnaudos)
- Problemos su EGR sistemos darbu
Gedimo priežasčių gali būti daug:
- Vidinis trumpas jungimas daviklio viduje
- Mechaninis matavimo disko pažeidimas
- Elektros laidų, kištuko arba lizdo pažeidimas
- Daviklio galvutės užsiteršimas
- Kištuko arba lizdo korozija
- Apnašos ant jungiančiųjų elementų
Diagnostika, remontas ir keitimas
Pirmiausia, siekiant nustatyti gedimo priežastį, atliekama diagnostika. Tai apima klaidos kodo nuskaitymą iš valdymo bloko atminties, daviklio montavimo vietos ir tipo nustatymą. Toliau atliekami specifiniai patikrinimai, priklausomai nuo daviklio tipo. Dažniausiai signalo matavimui naudojamas osciloskopas.
Daviklio galvutės užsiteršimo atveju pakanka jį nuvalyti. Jei pažeisti laidai, galima pabandyti suremontuoti daviklį, panaudojant specialias priemones elektros jungčių valymui. Tačiau, dažniausiai, vienintelis patikimas sprendimas yra alkūninio veleno padėties daviklio pakeitimas nauju.
Daviklio keitimą rekomenduojama atlikti autoservise, nes priėjimas prie jo dažnai būna apsunkintas, o daviklis turi būti sumontuotas tinkamu būdu. Keičiant daviklį, svarbu ne tik jį pakeisti, bet ir pašalinti gedimo priežastį - pavyzdžiui, pažeistą matavimo diską arba netinkamą laido išvedžiojimą.
Kainos
Alkūninio veleno padėties daviklio kaina priklauso nuo automobilio modelio ir gamintojo. Keitimo kaina autoservise svyruoja nuo 10€ iki 30€.
Alkūninio Velenio Pažeidimai ir Remontas
Alkūninis velenas gali patirti įvairius pažeidimus, įskaitant kakliukų paviršiaus pažeidimus, nudegimus, lenkimą, deformaciją, įtrūkimus ir net lūžius. Sutrikus alkūninio veleno tepimui dėl vienokių ar kitokių priežasčių, padidėja trintis tarp veleno kakliukų ir slydimo guolių. Dėl trinties padidėjus tarpeliui tarp veleno kakliuko ir slydimo guolių, atsiranda sukantis alkūninio veleno mechanizmui mechaninis garsas „kalimas“.
Alkūninio veleno jutiklio paslaptys atskleistos naudojant multimetrą ir osciloskopą
Dažni pažeidimai ir nusidėvėjimo modeliai
- Pagrindinio ir švaistiklio kakliukų radialinis susidėvėjimas: Dažnai įgaunantis elipsės formą. Didžiausias susidėvėjimas paprastai atitinka vienas kitą ir yra linkęs koncentruotis kakliukų šonuose. Švaistiklio kakliuko susidėvėjimas yra didesnis nei pagrindinio kakliuko dėl didesnės apkrovos ir prastesnių tepimo sąlygų. Švaistiklio kaklelio vidinė pusė dėvisi labiausiai, formuojantis ovalo formą.
- Ribinis nusidėvėjimas: Paprastai svyruoja nuo 0,05 mm iki 0,20 mm, tačiau tikslesnė riba priklauso nuo alkūninio veleno medžiagos, konstrukcijos ir eksploatavimo sąlygų. Paprastai ribinis nusidėvėjimo dydis neturėtų viršyti 1-2% alkūninio veleno skersmens.
- Įtrūkimai: Dažniausiai atsiranda perėjimo angoje ir alyvos angoje tarp švaistiklio peties ir kakliuko. Dėl netinkamo veikimo ir įtempių koncentracijos gali atsirasti skersiniai arba ašiniai įtrūkimai.
- Lenkimas ir sukimasis: Gali sukelti kelių cilindrų neveikimas, nesubalansuotas variklio darbas, nenuoseklus laisvumas kiekvieno pagrindinio guolio dangčio, pagrindinių korpuso angų koncentriškumo nuokrypis cilindrų bloke, netinkamas eksploatavimas ir alkūninio veleno laikymas.
Alkūninio veleno gedimų priežastys
Pagrindinės alkūninio veleno gedimų priežastys yra konstrukcijos problemos, tinkamos priežiūros trūkumas ir ekstremalios darbo sąlygos:
- Nuovargio nesėkmė: Plieniniai alkūniniai velenai laikui bėgant silpnėja, atsirandant nedideliems įtrūkimams įtempimo vietose.
- Vibracija ir dinaminis disbalansas: Per didelė vibracija, sukelta pulsuojančio sukimo momento ar netinkamai subalansuotų komponentų, gali sukelti įtrūkimus ir pažeisti alkūninį veleną.
- Nepakankamas tepimas: Padidėjusi trintis ir perkaitimas pagreitina alkūninio veleno susidėvėjimą.
- Perkrovos: Varikliui dirbant virš leistinos apkrovos ribos, alkūninis velenas gali sulinkti, pasisukti ar sulūžti.
- Netinkamas montavimas: Blogas išlygiavimas ar netinkamas sukimo momentas padidina alkūninio veleno įtempimą.
- Smagračio problemos: Atsilaisvinęs smagračio varžtas gali paveikti alkūninio veleno balansą.
- Guolių susidėvėjimas ir tarpų problemos: Susidėvėję guoliai ar netinkami tarpai sukelia netolygų alkūninio veleno susidėvėjimą.
- Mechaninė perkrova ir nenormalus degimas: Išankstinis uždegimas, detonacija ar savaiminis užsidegimas sukelia aukštą slėgį ir vibracijas, kenkiančias alkūniniam velenui.
Alkūninio veleno remonto procesas
Alkūninio veleno remontas apima kelis etapus:
- Žalos priežasties nustatymas: Bandymai ir sugedusių dalių identifikavimas.
- Šlifavimas: Specializuota įranga pašalina susidėvėjimą ar pažeidimus, atkuria dydį ir užtikrina sklandų veikimą.
- Superfinansavimas: Paviršiaus šiurkštumo sumažinimas iki minimalaus lygio (pvz., pagal SAE J1086 standartą - 15 mikro colių Ra arba geriau) siekiant sumažinti trintį.
- Poliravimas: Tinkamos formos ir paviršiaus apdailos pasiekimas.
- Terminis apdorojimas: Jei pažeidimas susijęs su kietumu, gali prireikti atkaitinimo.
Jei įtrūkimai neplinta ir nėra kritinėse vietose, juos galima taisyti. Tačiau, jei įtrūkimai atsiranda įtemptoje vietoje (alkūninio veleno svirtis ar kakliukas), alkūninį veleną būtina pakeisti nauju.
Alkūninio veleno lenkimo kompensavimas gali būti atliekamas paviršiaus sprogimo metodu (lenkimui iki 0,30-0,50 mm) arba šalto slėgio kompensavimo metodu, naudojant presą.
Kapitalinis Variklio Remontas ir Alkūninio Velenio Priežiūra
Kapitalinis variklio remontas yra sudėtinga ir brangi paslauga, kurios metu atliekama išsami variklio diagnostika, išardymas, valymas, detalių patikra ir keitimas, surinkimas bei bandymai. Tinkamai prižiūrint automobilį ir periodiškai tikrinant variklio funkcionalumą, galima atidėti kapitalinio remonto poreikį.
Priežiūra po kapitalinio remonto

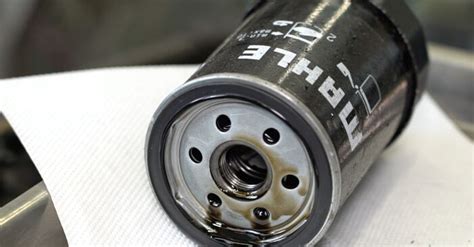

Po kapitalinio variklio remonto ypatingai svarbi yra pirmoji 1000 kilometrų rida (įvažiavimo laikotarpis). Šiuo metu būtina vengti staigių akseleracijų, ilgalaikio darbo dideliais sūkiais, dažnai keisti alyvą ir filtrą. Tai užtikrina tinkamą naujai surinkto variklio dalių susidirbimą ir ilgą tarnavimo laiką.
Pagrindiniai automobilio variklio komponentai ir gedimai
Pagrindiniai automobilio variklio komponentai, kurių gedimai gali lemti kapitalinio remonto poreikį, apima cilindrus, stūmoklius, krumpliaračius, vožtuvus, degalų tiekimo ir uždegimo sistemas, aušinimo bei tepimo sistemas. Atsiradus gedimams, tokiems kaip prastas užvedimas, sumažėjusi trauka, padidėjusios kuro ar tepalų sąnaudos, girdimi nebūdingi garsai ar variklio perkaitimas, būtina nedelsiant kreiptis į specialistus.
Švaistiklio mechanizmas
Švaistiklio mechanizmas veikia kaip variklio galios keitiklis, paverčiantis didžiulę trauką, atsirandančią deginant kurą, į sklandžią sukimosi jėgą. Norint nustatyti, ar alkūninio veleno švaistiklio mechanizmas veikia tinkamai, svarbiausia atkreipti dėmesį į tai, ar nėra nenormalių garsų, ar alyvos slėgis yra stabilus ir ar nėra akivaizdžių galios praradimo.
Guolių ir stūmoklio žiedų keitimo ciklai
Guolių ir stūmoklių žiedų keitimo ciklai nėra fiksuoti. Jie priklauso nuo faktinės nusidėvėjimo būklės, bendros variklio ridos ir priežiūros kokybės. Norint pailginti tarnavimo laiką, būtina sumažinti nusidėvėjimą ir išlaikyti stabilias eksploatavimo sąlygas, griežtai kontroliuojant variklio alyvos kokybę ir keitimo dažnumą.
